BRUKSANVISNING RolloDrive 35 Schellenberg

Positioneringsnoggrannhet

2 (3kg / m^2 jalusiyta)

TEKNISKA DATA

Sikkerhet og anvisninger 151
Tekniske data 153
Forklaring til tastene 155

A Dimensjoner 186

Nodvendig verktoy 187
Leveranseinnhold 187

B Montering 188

C Sluttposisjon 207
D Endre/korrigere sluttposisjon 209
E Manuell betjening 210

F Automatism betjening: Stille apne- og lukketid 213
G Automatism betjening: Bytte mellom manuell/auto 218

H Reset 223

Hidereregistrering 224
J Blokkeringsregistering 225
K Mulig tilbehør: Solsensor 226

Beskytet opphavsrett, 2021 Alfred Schellenberg GmbH. Med forbehold om alle rettigheter. All bruk som Lov om Opphavsrett til Andsverk ikke tillater, spesielt kopiering, oversettelse, bearbeiding eller utlevering av innholdet i databaser erler andre elektroniske medier, er forbudt.

SIKKERHET OG ANVISNINGER

Kjarekunde

vi ber deg lese gjennom hele denen anvisningen før du monterer og tar o bruk produit. Merk deg alle sikkerhetsanvisingene før du starter arbeidet. Oppbevar dette anvisingen og gjør alle somBruker produit oppmerksom pa de farer som finnes i forbindelse med dette produit.

Hvis produitet fár en ny eier, skal davon dokumentasjonen ffolge med. Ved skader som oppstär som fölge av uriktig bruk erler feilaktig montering, slettes garantien og alle erstatningskrav.

SIKKERHETSANVISNINGER

Livsfare pga. elektrisk støt! Kutt strømmen før du utfører arbeid på det elektriske anlegget.

• Sørg for sikkerhetstiltak mot utilsiktet innkobling. Dette gjelder øgså for vedlikehold og reparasjon av elektriske rullesjalusianlegg.
• Elektriske tilkoblinger skal kun gjores av faglær elektriker.
• Urikrig installasjon kan gi alvorlige skader på person og eiendom
• Følg forskrittene fra din lokale strømleverandør samt alle gjeldende standarder og forskritter som gjelder for elektriske anlegg.
• Produktet skal kun brukes i tøre rom (IP 20).
• Produktet og emballasjen er/DD leketoy. Ma holds unna barn da det innebærer fare for personskader og kvelning.
• Produktet må ikke apnes, fare for personskader.
• Stikkontakten og nettdelen ma alltid vare tilgengelige.
• Personer må holds unna rullesjalusianleggets bevegelsesområde. Kjørområdet til rullesjalusianlegget skal vare.goit synlig under drift.
  Barn må ikke få lov til a leke medprodukter.

EU-KONFORMITETSERKLÄERING

Beltevikleren (Art. nr. DE 22735, 22637) oppfyller gjeldende krav i henhold til europeiske og nasjonale retningslinjer. Konformitet er dokumentert. Den fullstendige teksten til EU-konformitetserklæringen er tilgjengelig under følgende internett-adresse: http://www.schellenberg.de (Menyvalget "Service" i Download-senteret).

Må ikke kastes i restavfallet! Produktet kan gjenvinnes og skal avleveres på oppsmilingsplasser for elektronisk husholdningsavfall

Maskindirektivet 2006/42/EF

EMC-direktiv 2014/30/EU

RoHS-direktiv 2011/65/EU

RETT BRUK

• Produktet er kun beregnet til styring av rullesjalusianlegg.
• Rullesjalusianlegget og tilhorende deler skal vare i feilfri stand. Feil på anlegget eller tilhorende deler skal vare utbedret for produit monteres.
• På monteringsstedet på det finnes en fritt tilgengelig 230 V AC/ 50 Hz kontakt (se side 206).
• Flatend der Produktet monteres ma vare jevn.
• Bruk alltid bare originale resovedeler, da unngas feilfunksjoner og skade på apparatet.
• Dárlig føring av opptreksbändet vil ødelegge bändet og belaste produit i unødig grad. Monter produit sik at opptreksbändet loper SSE loddrett som mulig inn i persiennedriften. Da unngas unødig slitasje.
• Annen bruk avprodukterller bruk utover dette anses som ikke forskriftsmessig bruk.

• Alfred Schellenberg GmbH er/DDke ansvarlig for foflgeskader, materielle skader og personskader ved/DDke forskriftsmessig bruk.

• Iht. standard EN 13659 må det pases at overføringskraften i forhengene som er fastsatt i EN 12045 overholds. I nedrullet stilling skal forskyvningen ved en overføringskraft på 150 N rettet oppover mot nederkanten,��e på minst 40~mm Pass spesielt godt på at utkjøringshastigheten på forhenge t ma vær mindre enn 0,2 m/s på de siste 0,4 m.

IKKE FORSKRIFTSMESSIG BRUK

• Bruk av produitet på andere enn nevnte bruksområder er/DDke tillatt.
• Bruk av produitet utendørs er livsfarlig grunnet kortslutning og støt.
• Produktet mä aldri monteres og brukes utendørs.
• Mekaniske sperrer av ulikt slag er/DDE egnet til den automatiserteBruken av dette Produktet.

TEKNISKE DATA

Artikkelnummer 22735/22637

Bruksspenning, tilkoplet enchet 230 V AC / 50 Hz

Nominell effekt 29 W, maks. 45 W i kortere perioder

Utgang fra tilkoplet enchet 24 V DC / 1,2 A

Rotasjonsmoment MdN = 2,5 Nm

Maks. rotasjonstall 34 omdr. / min.

Maks. sjalusi-plate 4,0 m

Slutt-trekkraft 7 kg belteband

Brukikortereperioder 5minutter

Beskyttesesklasse II

Beskytelse IP 20, kun for torre, innvendige rom

Noyaktighet ved posisjonering

2 (3kg / m^2 sjalusi-plate)

TEKNISKE DATA

Antall koplingstider 2 (AUF og AB)

Innstillingsområde, solautomatikk 3000 - 10000 Lux

Tillatt romtemperatur 0-40 °C

Klokkenoyaktigeh ca. +/- 1 minut / maned

Mäl (se side 186)

Opplysningene er kun retningsgivende og gjelder for en perfekt monteringssituasjon. Bygningstekniske forhold kan gjore at verdiene avviker. Bytt opptreksband his det icke fyller kravene. Oppreksband med feil lengde ell bredde kan skade anlegget. Bytt opptreksband his det icke fyller kravene.

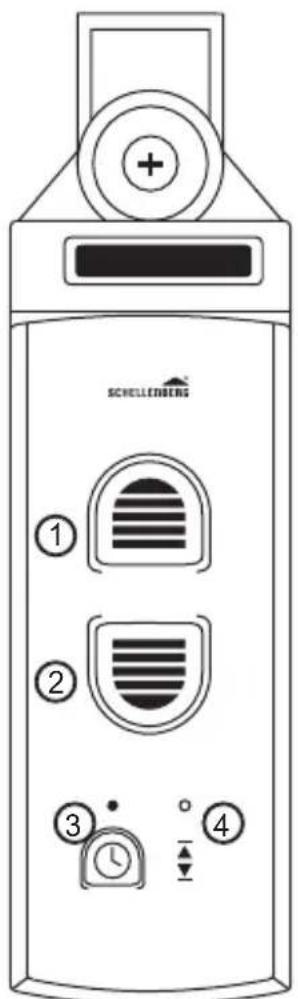

FORKLARING TIL TASTENE

① Knapp „Kjøres opp"
(2) Knapp „Kjøres ned"
Knapp „Klokke" med LED-display

Status for LED-displayet ( ③)

Av

Pá

Blinker

Knapp,Set

SISÄLLYSLUETTELO

Fjöldi skiptitima 2 (UPP og NIDUR)

Stillisvió solarstýringar 3.000 til 10.000 lux

Leyfilegur umhverfishiti 0-40 °C

Stegene 21 og 22 må gjøres en gang på ønsket klokkeslett. Det på stilles inn minst en koblingstid. f.eks. kl 07:00 på morgenen

LED-displayet blinker etter strømufall, hvis det var stilt inn en koblingstid. Et strømufall vil forskyve koblingstidene.
