Produkttype	Garasjeportåpner
Merke	Schellenberg
Modell	Drive Action
Referanser	60920, 60926
Driftsspenning	220-240 V AC, 50/60 Hz
Nominell effekt	200 W
Standby-effekt	5 W
Maksimal kraft	500 N
Hastighet	0,15 m/s
Innebygd belysning	LED 12 V DC
Belysningsvarighet	3 minutter
Koding	Rolling Code
Radiofrekvens	433,92 MHz
Driftstemperatur	-20°C til +40°C
Maksimal dørstørrelse	9 m²
Beskyttelsesgrad	IP 20 (tørre rom)
Bærbar sender	4 kanaler, 433,92 MHz, batteri 23A
Kompatibel porttype	Seksjons- og vippeporter med fjærkompensasjon
Nødopplåsing	Ja, manuell med kabel
Garanti	2 år

Ofte stilte spørsmål - Drive Action Schellenberg

Hvilken type port kan Drive Action-automatikken utstyre?

Drive Action-automatikken er designet for seksjons- og vippeporter med fjærkompensasjon, til privat bruk og i tørre rom.

Hvordan installere automatikk i taket?

Takmontering krever at skinne og automatikk festes i henhold til medfølgende tegninger. Bruk veggbraketter og passende festemidler. Forsikre deg om at taket er tilstrekkelig solid og at sikkerhetsavstander overholdes.

Hvordan programmeres den bærbare senderen?

Trykk på begge knappene på senderen samtidig i 2 sekunder, hold deretter 'Set'-knappen inne mens du kobler til automatikk. Slipp knappen etter 2 sekunder. Programmeringen er da fullført.

Hva gjør jeg ved strømbrudd eller feil?

Bruk manuell nødopplåsing: trekk i den røde kabelen for å løsrive døren fra automatikk. Du kan da åpne eller lukke døren manuelt. Merk: døren kan falle ned hvis fjærene er defekte.

Hvordan justere endebryterne?

Før døren til ønsket øvre posisjon, juster deretter øvre endebryter (R) på skinnen. Gjør det samme for nedre posisjon. Etter justering, utfør en full syklus for å kontrollere funksjonen.

Hva er de viktigste sikkerhetsforanstaltningene?

Før inngrep, koble apparatet fra strømmen. Barn og ufaglærte personer skal ikke bruke automatikk. Kontroller jevnlig hinderdeteksjon: plasser en 50 mm gjenstand under døren, den må reversere bevegelsen. Installer helst en valgfri lysbarriere.

Hvordan teste hinderdeteksjonssystemet?

Plasser en stiv gjenstand på ca. 50 mm høyde (f.eks. trekloss) under lukkekanten. Start en lukking. Døren må stoppe og reversere ved kontakt med hinder. Hvis ikke, kontroller innstillingene og kontakt kundeservice.

Hvilket regelmessig vedlikehold er nødvendig?

Kontroller hver måned at døren og nødopplåsingen fungerer som de skal. Rengjør utsiden med en tørr klut. Kontroller kabler, fjærer og festemidler visuelt. Krever ikke spesielt vedlikehold hvis brukt i tørre rom.

Kan jeg koble til ekstra tilbehør?

Ja, automatikk tillater tilkobling av valgfritt: lysbarriere, veggbryter, nøkkelbryter, ekstra garasjebelysning, smarttelefonåpner eller portkontakt. Følg tilkoblingsanvisningene.

Hvordan slette en bærbar sender?

For å slette alle lagrede sendere, hold 'Set'-knappen inne i 10 sekunder til LED-en blinker. Alle koder er da slettet. Du kan deretter omprogrammere ønskede sendere.

BRUKSANVISNING Drive Action Schellenberg

EU-overensstemmelseserklæring 147

Oversigt over leveringsomfang 148

Tekniske data 148

D Valgfrit tilbehør 208

IP 20. Kun for tørre indendørsrum.

Håndsender
Varenr. 60853
Model / type
Trådløs frekvens 433,92 MHz
Sendeeffekt maks. 10 dBm / 10 mW
Strømforsyning 12 V DC
Batteritype
Beskyttelsesgrad
Omgivelsestemperatur
Håndsender DRIVE 4-kanals
23 A (Alkaline-batteri)
IP 20. Kun for tørre rum.
-10° til +55° C

INNHOLDSFORTEGNELSE

Sikkerhet og instruksjoner 150

Generelle sikkerhetsinstruksjoner 150

Forskriftsmessig bruk 150

Installatørens kvalifikasjoner 150

Før monteringen 151

Sikkerhetsanvisninger for montering 151

Sikkerhetsanvisninger for idriftsettelse 151

Sikkerhetsanvisninger for driften 152

Sikkerhetsanvisninger for vedlikehold, reparasjon og rengjøring 152

Garantibetingelser 152

EU-samsvarserklæring 153

Tegnforklaring for leveringsomfanget 154

Tekniske data 154

Nødvendige verktøy 185

Leveringsomfang 185

A Montering 186

A1 Skinnemontering 186

A2 Takmontering 188

A3 Portmontering 194

B Programming av håndsender 199

B1 Portstyring 199

B2 Separat lysstyring 202

C Innstilling av endeposisjon 206

C1 Sikkerhetsstopp under innstilling av endeposisjon 208

D Valgfritt tilbehør 208

D1 Tilkobling av lysport 209

D2 Tilkobling av vegg-/nøkkelbryter 209

D3 Tilkobling av tilleggsbelysning for garasjen 210

D4 Tilkobling av smarttelefon til garasjeportåpner 210

D5 Tilkobling av gangdørkontakt 210

E Slette håndsender 211

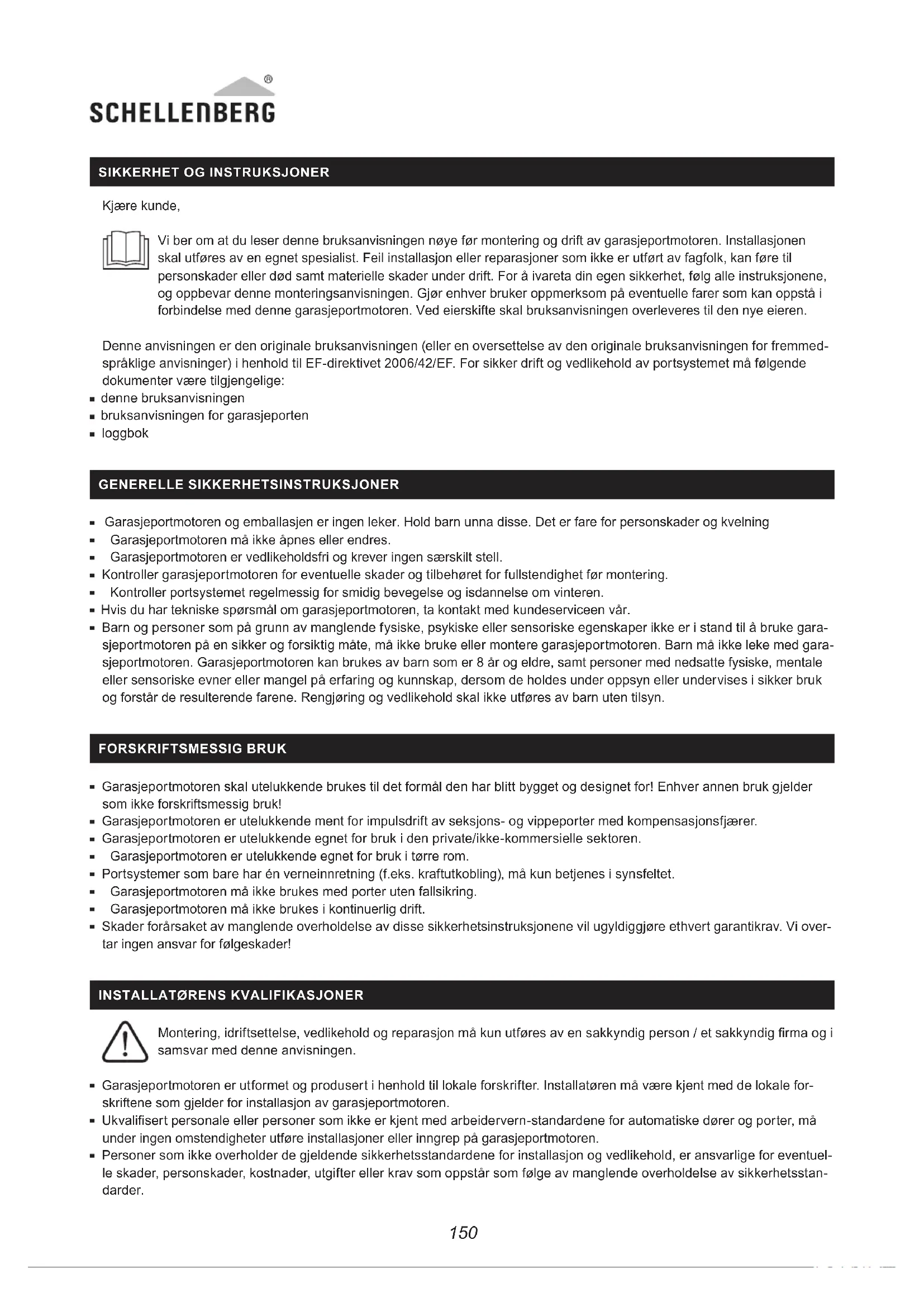

SIKKERHET OG INSTRUKSJONER

Kjære kunde,

Vi ber om at du leser denne bruksanvisningen nøye før montering og drift av garasjeportmotoren. Installasjonen skal utføres av en egnet spesialist. Feil installasjon eller reparasjoner som ikke er utført av fagfolk, kan føre til personskader eller død samt materielle skader under drift. For å ivareta din egen sikkerhet, følg alle instruksjonene, og oppbevar denne monteringsanvisningen. Gjør enhver bruker oppmerksom på eventuelle farer som kan oppstå i forbindelse med denne garasjeportmotoren. Ved eierskifte skal bruksanvisningen overleveres til den nye eieren.

Denne anvisningen er den originale bruksanvisningen (eller en oversettelse av den originale bruksanvisningen for fremmedspråklige anvisninger) i henhold til EF-direktivet 2006/42/EF. For sikker drift og vedlikehold av portsystemet må følgende dokumenter være tilgjengelige:

■ denne bruksanvisningen
■ bruksanvisningen for garasjeporten
■ loggbok

GENERELLE SIKKERHETSINSTRUKSJONER

• Garasjeportmotoren og emballasjen er ingen leker. Hold barn unna disse. Det er fare for personskader og kvelning
• Garasjeportmotoren må ikke åpnes eller endres.
• Garasjeportmotoren er vedlikeholdsfri og krever ingen særskilt stell.
• Kontroller garasjeportmotoren for eventuelle skader og tilbehøret for fullstendighet før montering.
• Kontroller portsystemet regelmessig for smidig bevegelse og isdannelse om vinteren.
• Hvis du har tekniske spørsmål om garasjeportmotoren, ta kontakt med kundeserviceen vår.
• Barn og personer som på grunn av manglende fysiske, psykiske eller sensoriske egenskaper ikke er i stand til å bruke garasjeportmotoren på en sikker og forsiktig måte, må ikke bruke eller montere garasjeportmotoren. Barn må ikke leke med garasjeportmotoren. Garasjeportmotoren kan brukes av barn som er 8 år og eldre, samt personer med nedsatte fysiske, mentale eller sensoriske evner eller mangel på erfaring og kunnskap, dersom de holdes under oppsyn eller undervises i sikker bruk og forstår de resulterende farene. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

FORSKRIFTSMESSIG BRUK

• Garasjeportmotoren skal utelukkende brukes til det formål den har blitt bygget og designet for! Enhver annen bruk gjelder som ikke forskriftsmessig bruk!
• Garasjeportmotoren er utelukkende ment for impulsdrift av seksjons- og vippeporter med kompensasjonsfærer.
• Garasjeportmotoren er utelukkende egnet for bruk i den private/ikke-kommersielle sektoren.
• Garasjeportmotoren er utelukkende egnet for bruk i tørre rom.
• Portsystemer som bare har én verneinnretning (f.eks. kraftutkobling), må kun betjenes i synsfeltet.
• Garasjeportmotoren må ikke brukes med porter uten fallsikring.
• Garasjeportmotoren må ikke brukes i kontinuerlig drift.
• Skader forårsaket av manglende overholdelse av disse sikkerhetsinstruksjonene vil ugyldiggjøre ethvert garantikrav. Vi over-tar ingen ansvar for følgeskader!

INSTALLAT∅RENS KVALIFIKASJONER

Montering, idriftsettelse, vedlikehold og reparasjon må kun utføres av en sakkyndig person / et sakkyndig firma og i samsvar med denne anvisningen.

• Garasjeportmotoren er utformet og produsert i henhold til lokale forskrifter. Installatøren må være kjent med de lokale forskriftene som gjelder for installasjon av garasjeportmotoren.
• Ukvalifisert personale eller personer som ikke er kjent med arbeidervern-standardene for automatiske dører og porter, må under ingen omstendigheter utføre installasjoner eller inngrep på garasjeportmotoren.
• Personer som ikke overholder de gjeldende sikkerhetsstandardene for installasjon og vedlikehold, er ansvarlige for eventuelle skader, personskader, kostnader, utgifter eller krav som oppstår som følge av manglende overholdelse av sikkerhetsstandarder.

F∅R MONTERINGEN

- Garasjeportmotoren er ikke konstruert for drift av tunge porter.

- Kontroller om porten åpnes og lukkes lett for hånd.

- Kontroller at kompensasjonsfjærene er riktig innstilt ved å heve porten til ca. en meter og så slippe den. I denne posisjonen skal porten verken bevege seg opp eller ned.

- Etterstillingen av kompensasjonsfjæren på garasjeporten må kun gjennomføres av en sakkyndig person.

- Garasjetaket må være egnet for montering av garasjeportmotoren. Det er nødvendig å kontrollere om ekstra festeanordninger må monteres.

SIKKERHETSANVISNINGER FOR MONTERING

- Under monteringsarbeidet må alle gjeldende forskrifter om sikkerhet ved utførelse av arbeid og alle gjeldende forskrifter for drift av elektrisk utstyr overholdes. Herved må alle gjeldende nasjonale direktiver overholdes.

- Følg anvisningene og instruksjonene i denne monteringsanvisningen. Hvis du har spørsmål om installasjonen, vennligst kontakt vår kundeservice (se baksiden).

- Mulige farer i henhold til DIN EN 13241-1 unngås ved montering i henhold til denne anvisningen.

- Elektroniske tilkoplinger må bare gjennomføres av en elektriker.

- Garasjeporten må være avbalansert. Ubevegelig eller tunge porter må repareres. I ubalansert tilstand står garasjeporter, fjærer, kabler, skiver, braketter og skinner under ekstrem spenning, noe som kan føre til alvorlige personskader. Ikke forsøk å løsne, forskyve eller rette opp porten. Ta kontakt med en egnet fagarbeider.

- For garasjer uten ekstra tilgang, er det nødvendig med en nødopplåsing for dreiehåndtaket (art.nr.: 60553) eller nødåpningslås (art.nr.: 60511/60513). Disse enhetene forhindrer en mulig utestenging fra garasjen i tilfelle feil eller strømbrudd.

- Før du installerer garasjeportmotoren, må du fjerne eksisterende låser og låseanordninger i henhold til monteringsanvisningene for garasjeporten, slik at disse ikke påvirker bruken av garasjeporten.

- Installer alle valgfrie betjeningselementer (f.eks. nøkkelbryter (art.nr.: 25101/25103, 25102/25104) eller veggbryter (art.nr.: 60060/60061)) i en høyde på minst 1,5 m og innenfor synsvidden fra garasjeporten, men vekk fra bevegelige deler og utenfor rekkevidden av barn.

- Fest advarselen om klemfare på et godt synlig sted eller i nærheten av bryteren.

- Fest klistremerkene om den manuelle opplåsingen i nærheten av garasjeportmotoren.

- Før du tar i bruk garasjeportmotoren, må du sørge for at det ikke er noen hindringer i portens kjørebane.

■ Les anvisningene nøye.

- Ved montering må du overholde minsteavstandene i henhold til tegningene.

- Borstøv, smuss eller spon må ikke komme inn i garasjeportmotoren eller i skinnesystemet. Dekk til disse delene godt under monteringsarbeider.

SIKKERHETSANVISNINGER FOR IGANGSETTING

- Kontroller strømtilkoblingen. Verdiene må stemme overens med verdiene i denne bruksanvisningen. Denne opplysningene finner du også på typeskiltet til garasjeportmotoren.

- Strømtilkoblingen i garasjen må være i samsvar med lokale forskrifter.

- Kontroller sikkerhetsfunksjonene til garasjeportmotoren på følgende måte: Plasser en 50 mm høy gjenstand (f.eks. en trebit) under låskanten til garasjeporten. La porten kjøre ned eller lukke seg. Når porten treffer hinderet, må garasjeporten reversere og frigjøre gjenstanden.

- For ekstra sikkerhet anbefaler vi å bruke en valgfri lysport (art.nr.: 60030/60031) og å kontrollere den automatisk reversen regelmessig.

- Etter testkjøringen må sikkerhetsanordningen (hinderregistrering med strømutkobling, lysport) kontrolleres.

- Idriftsettelsen av sluttproduktet eller kombinasjonen forbys av Alfred Schellenberg GmbH inntil sluttproduktet eller kombinasjonen av garasjeporten og garasjeport er i samsvar med relevante standarder, spesifikasjoner eller direktiver. I tvilstilfeller bør en montasjespesialist kontaktes vedrørende dette.

SIKKERHETSANVISNINGER FOR DRIFTEN

• Et sikkerhets-hindersystem som ikke fungerer feilfritt kan føre til materielle skader, alvorlig personskader eller død.
• Kontroller at garasjeporten er helt åpen og er i hvileposisjon, før du kjører eller går inn eller ut av garasjen.
• Kontroller at garasjeporten er helt lukket etter at du har forlatt garasjen.
• Når du bruker nødopplåsingen, må du være oppmerksom på at den åpne garasjeporten plutselig kan falle ned på grunn av svake eller ødelagte fjær.
• Ikke la barn leke med garasjeporten, inkludert håndsenderen. Händsendere skal holdes unna barn.
• Følg med på bevegelsen til porten. Personer må ikke oppholde seg i faresonen til garasjeporten inntil porten er helt åpen eller lukket.
• Hvis garasjeportmotoren kun har én sikkerhetsanordning, må den kun betjenes innenfor synsvidden.
  ■ Stå aldri under den åpne porten.
• Grip aldri inn i styreskinnen mens porten er i bevegelse.
• Garasjeportens koblingsklemmer må aldri kobles til nettspenning (230 V/50 Hz).
• Hvis håndsenderen oppbevares i bukselommen eller håndvesken, kan det føre til utilsiktet aktivering håndsenderen og dermed til utilsiktede bevegelser av porten.

SIKKERHETSANVISNINGER FOR VEDLIKEHOLD, REPARASJON OG RENGJ∅RING

Under rengjøring, vedlikehold og utskifting av deler, må garasjeportmotoren kobles fra strømnettet.

• Kontroller anlegget regelmessig. Særlig kabler, fjærer og braketter må kontrolleres for tegn på slitasje, skade eller ubalanse. Ikke bruk garasjeportmotoren, hvis en reparasjon eller endring av innstillingen er nødvendig.
• Barn må ikke rengjøre eller reparere garasjeportmotoren uten tilsyn.
• Eventuelle nødvendige tilpasninger må kun utføres av en sakkyndig person.
• Kontroller nødopplåsingsfunksjonen månedlig.
• Hvis en feil oppdages, må en sakkyndig person umiddelbart innhentes for kontroll/reparasjon.
• Hvis strømkabelen er defekt, må den byttes ut av en kvalifisert elektriker.

GARANTIBETINGELSER

Vi garanterer at våre produkter er frie for material- og produksjonsfeil. Utelukket fra garantien er skader forårsaket av:

■ bruksbetinget, normal slitasje
- ikke forskriftsmessig montering, tilkobling, betjening eller håndtering
■ force majeure eller andre eksterne påvirkninger
- ikke forskriftsmessig vedlikehold og reparasjon ved tredjeparter
■ tekniske endringer ved tredjeparter

Ved garanti vil vi etter eget skjønn reparere produktet eller erstatte det med et tilsvarende SCHELLENBERG-produkt. Garantiperioden utvides ikke gjennom utskifting eller reparasjon av enheten! Forutsetning for bruk av garantien er fremleggelse av kvitteringen for kjøpet. Når du sender inn enheten, ber vi deg om å legge ved en kopi av kvitteringen og en beskrivelse av feilen som har oppstått.

Garantiperioden for ditt Schellenberg-produkt er 2 år og begynner med kjøpsdatoen til produktet ditt. Denne produsentgarantien berører ikke lovbestemte garantikrav du som forbruker har rett til overfor selger i henhold til gjeldende lovgivning medregnet spesielle forbrukerbestemmelser. Garantien verken utelukker eller innskrenker de lovbestemte garantibestemmelsene.

EU-SAMSVARSERKLÆRING

Garasjeportmotoren (60920, 60926) oppfyller de gjeldende kravene til europeiske og nasjonale direktiver. Samsvaret er dokumentert. Den fullstendige teksten til EU-samsvarserklæringen er tilgjengelig under følgende internett-adresse: http://www.schellenberg.de (Menyvalget "Service" i Download-senteret).

En gyldig EU-samsvarserklæring følger også med denne garasjeportmotoren.

Må ikke kastes i restavfallet! Garasjeportmotoren kan gjenvinnes og skal avleveres på en gjenbruksstasjon eller et innsamlingssted for elektrisk avfall.

A Skinne inkl. kjede

B Koblingsskinner

C Mellomskinner

D Endeskinne

E Veggholder

F Garasjeportmotor

G Motoradapter

H Bøyle

I Sekskantmutter M6

J Bunnskrue «lang» med fjærstift

K Skinneholder

L Festebrakett for tak

M Sekskantskrue M6

N Festebeslag for porten

J Bunnskrue «kort» med fjærstift

Q Tau for manuell portopplåsning

R ∅vre endeanslag (Limit Block)

S Selvborende skruer

T Håndsender

Festemateriale for port og vegg er ikke inkludert i leveransen.

TEKNISKE DATA
DRIVE Action

Art.-nr. 60920, 60926

Driftsspenning 220 V - 240 V AC 50/60 Hz

Nominell effekt 200 W

Standby-effekt 5 W

Maksimal kraft 500 N

Hastighet 0,15 m/s

Belysning LED 12 V DC

Lysvarighet 3 min.

Koding Rolling Code

Radiofrekvens 433,92 MHz

Sendeeffekt ingen effektivt utstrålt sendeeffekt på grunn

Omgivelsestemperatur

Maks. portstørrelse

Beskyttelsesgrad

Beskyttelsesklasse

enveis radiooperasjon

-20°C til +40°C

9 m²

IP 20. Kun for tørre, innvendige rom.

Håndsender

Art.-nr. 60853

Modell/art.

Radiofrekvens 433,92 MHz

Sendeeffekt maks. 10 dBm / 10 mW

Spenningsforsyning

Batteritype

Beskyttelsesgrad

Omgivelsestemperatur

4-kanals håndsender DRIVE

12 V DC

23 A (alkalisk batteri)

IP 20. Kun for tørre rom.

-10° til +55° C

SISÄLLYSLUETTELO

Öryggi og ábendingar 180

Almennar öryggisleiðbeiningar 180

NO Skyv garasjeporten til den høyest mulige endeposisjonen. Vær forsiktig, hvis banen for rulle- ne til garasjeporten ikke er sikret, kan døren falle ned!

NO Trykk og hold knappen «Set». Imens må du sette pluggen til garasjeportmotoren Inn i stikkontakten.
