Tip produs	Automatism pentru ușă de garaj
Marcă	Schellenberg
Model	Drive Action
Referințe	60920, 60926
Tensiune de alimentare	220-240 V AC, 50/60 Hz
Putere nominală	200 W
Putere în standby	5 W
Forță maximă	500 N
Viteză	0,15 m/s
Iluminare integrată	LED 12 V DC
Durata iluminării	3 minute
Codare	Rolling Code
Frecvență radio	433,92 MHz
Temperatură de funcționare	-20°C până la +40°C
Suprafață maximă a ușii	9 m²
Grad de protecție	IP 20 (încăperi uscate)
Emițător portabil	4 canale, 433,92 MHz, baterie 23A
Tip de ușă compatibilă	Uși secționale și basculante cu compensare prin arcuri
Deblocare de urgență	Da, manual prin cablu
Garanție	2 ani

Întrebări frecvente - Drive Action Schellenberg

Ce tip de ușă poate echipa automatismul Drive Action?

Automatismul Drive Action este conceput pentru ușile secționale și basculante cu compensare prin arcuri, pentru uz privat și în încăperi uscate.

Cum se instalează automatismul pe tavan?

Montajul pe tavan necesită fixarea șinei și a automatismului conform planurilor furnizate. Folosiți suporturile de perete și elementele de fixare adecvate. Asigurați-vă că tavanul este suficient de solid și că distanțele de siguranță sunt respectate.

Cum se programează emițătorul portabil?

Apăsați simultan pe cele două butoane ale emițătorului timp de 2 secunde, apoi mențineți apăsat butonul 'Set' în timp ce conectați automatismul. Eliberați butonul după 2 secunde. Programarea este astfel terminată.

Ce trebuie făcut în caz de întrerupere a curentului sau defecțiune?

Folosiți deblocarea de urgență manuală: trageți de cablul roșu pentru a debloca ușa de automatism. Veți putea apoi deschide sau închide ușa manual. Atenție, ușa poate cădea dacă arcurile sunt defecte.

Cum se reglează cursele de capăt?

Aduceți ușa în poziția superioară dorită, apoi reglați opritorul de cursă superioară (R) la nivelul șinei. Procedați la fel pentru poziția inferioară. După reglare, efectuați un ciclu complet pentru a verifica funcționarea.

Care sunt măsurile esențiale de siguranță?

Înainte de orice intervenție, deconectați aparatul. Copiii și persoanele necalificate nu trebuie să utilizeze automatismul. Verificați regulat detectarea obstacolelor: plasați un obiect de 50 mm sub ușă, aceasta trebuie să inverseze cursul. Instalați de preferință o barieră luminoasă opțională.

Cum se testează dispozitivul de detectare a obstacolelor?

Plasați un obiect rigid de aproximativ 50 mm înălțime (de exemplu, o pană de lemn) sub muchia de închidere. Porniți o închidere. Ușa trebuie să se oprească și să inverseze cursul la întâlnirea obstacolului. Dacă nu, verificați reglajele și consultați service-ul post-vânzare.

Ce întreținere regulată este necesară?

Verificați în fiecare lună funcționarea corectă a ușii și a deblocării de urgență. Curățați exteriorul cu o cârpă uscată. Controlați vizual cablurile, arcurile și elementele de fixare. Nu necesită întreținere specifică dacă este utilizat în încăperi uscate.

Pot conecta accesorii suplimentare?

Da, automatismul permite conectarea opțională a unei bariere luminoase, a unui comutator de perete, a unui întrerupător cu cheie, a unei iluminări suplimentare de garaj, a unui dispozitiv de deschidere prin smartphone sau a unui contact de portiță. Respectați instrucțiunile de conectare.

Cum se șterge un emițător portabil?

Pentru a șterge toți emițătorii memorizați, mențineți apăsat butonul 'Set' timp de 10 secunde până când ledul clipește. Toate codurile sunt astfel șterse. Puteți apoi reprograma emițătorii doriti.

MANUAL DE UTILIZARE Drive Action Schellenberg

Siguranță și instrucțiuni 84

Indicații generale de siguranță 84

Utilizare conform destinatiei 84

Calificarea instalatorului 84

Înainte de montaj 85

Indicații de siguranță legate de montaj 85

Indicații de siguranță legate de punerea în funcțiune 85

Indicații de siguranță legate de operare 86

Indicații de siguranță legate de întreținere, reparare și curățare 86

Conditii de garantie 86

Declaratie de conformitate UE 87

Legendă pentru furnitură 88

Date tehnice 88

Scule necesare 185

Furnitură 185

A Montaj 186

A1 Montajul şinelor 186

A2 Montajul plafonului 188

A3 Montajul uşii 194

B Calibrarea telecomenzii 199

B1 Comanda uşii 199

B2 Comandă separată lumină 202

C Setarea pozitiei de capăt 206

C1 Oprise în caz de pericol în timpul setării poziției de capăt 208

D2 Conectarea butonului de perete/comutatorului cu cheie 209

D3 Conectarea iluminării suplimentare a garajului 210

D4 Conectare deschizător garaj pentru smartphone 210

D5 Conectare contact usă de poartă automatizată 210

E Ştergerea telecomenzii....211

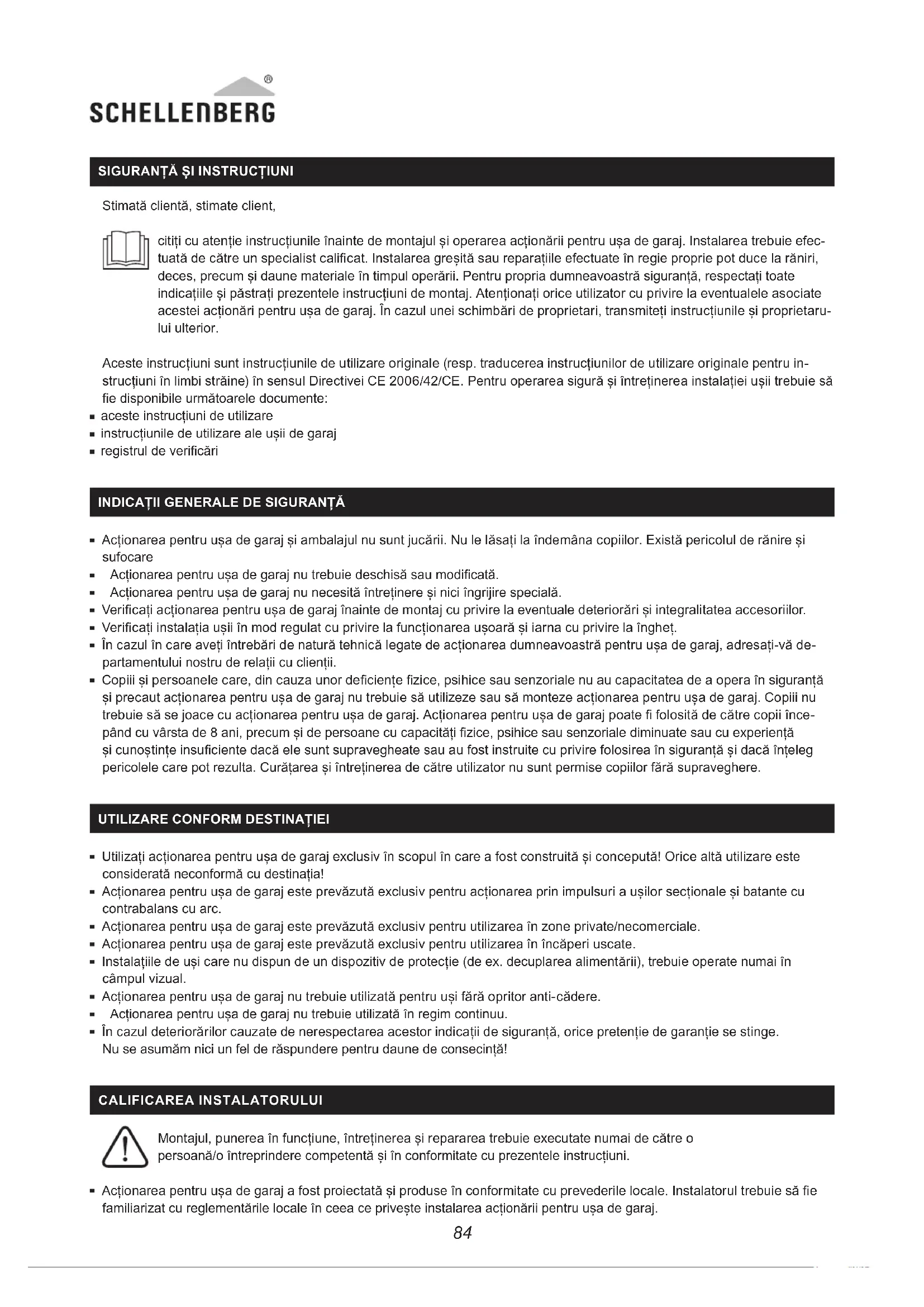

Stimată clientă, stimate client,

citiți cu atenție instrucțiunile înainte de montajul și operarea acționării pentru ușa de garaj. Instalarea trebuie efectuată de către un specialist calificat. Instalarea greșită sau reparațiile efectuate în regie proprie pot duce la răniri, deces, precum și daune materiale în timpul operării. Pentru propria dumneavoastră siguranță, respectați toate indicațiile și păstrați prezentele instrucțiuni de montaj. Atenționați orice utilizator cu privire la eventualele asociate acestei acționări pentru ușa de garaj. În cazul unei schimbări de proprietari, transmiteți instrucțiunile și proprietarului ulterior.

Aceste instrucțiuni sunt instrucțiunile de utilizare originale (resp. traducerea instrucțiunilor de utilizare originale pentru instrucțiuni în limbi străine) în sensul Directivei CE 2006/42/CE. Pentru operarea sigură și întreținerea instalației ușii trebuie să fie disponibile următoarele documente:

■ aceste instructiuni de utilizare
- instrucțiunile de utilizare ale ușii de garaj
■ registrul de verificări

INDICATII GENERALE DE SIGURANTĂ

• Actionarea pentru ușa de garaj și ambalajul nu sunt jucării. Nu le lăsați la îndemâna copiilor. Există pericolul de rănire și sufocare
• Actionarea pentru ușa de garaj nu trebuie deschisă sau modificată.
• Actionarea pentru ușa de garaj nu necesită întreținere și nici îngrijire specială.
• Verificați acționarea pentru ușa de garaj înainte de montaj cu privire la eventuale deteriorări și integralitatea accesoriiilor.
• Verificați instalația ușii în mod regulat cu privire la funcționarea ușoară și iarna cu privire la îngheț.
• În cazul în care aveți întrebări de natură tehnică legate de acționarea dumneavoastră pentru ușa de garaj, adresați-vă departamentului nostru de relații cu clientii.
• Copiii și persoanele care, din cauza unor deficiențe fizice, psihice sau senzoriale nu au capacitatea de a opera în siguranță și precaut acționarea pentru ușa de garaj nu trebuie să utilizeze sau să monteze acționarea pentru ușa de garaj. Copiii nu trebuie să se joace cu acționarea pentru ușa de garaj. Acționarea pentru ușa de garaj poate fi folosită de către copii începând cu vârsta de 8 ani, precum și de persoane cu capacități fizice, psihice sau senzoriale diminuate sau cu experiență și cunoștințe insuficiente dacă ele sunt supravegheate sau au fost instruite cu privire folosirea în siguranță și dacă înțeleg pericolele care pot rezulta. Curățarea și întreținerea de către utilizator nu sunt permise copiilor fără supraveghere.

UTILIZARE CONFORM DESTINATIEI

• Utilizați acționarea pentru ușa de garaj exclusiv în scopul în care a fost construită și concepută! Orice altă utilizare este considerată neconformă cu destinația!
• Acționarea pentru ușa de garaj este prevăzută exclusiv pentru acționarea prin impulsuri a ușilor secționale și batante cu contrabalans cu arc.
• Actionarea pentru ușa de garaj este prevăzută exclusiv pentru utilizarea în zone private/necomerciale.
• Actionarea pentru ușa de garaj este prevăzută exclusiv pentru utilizarea în încăperi uscate.
• Instalațiile de uși care nu dispun de un dispozitiv de protecție (de ex. decuplarea alimentării), trebuie operate numai în câmpul vizual.
• Aktionarea pentru ușa de garaj nu trebuie utilizată pentru uși fără opritor anti-cădere.
• Actionarea pentru ușa de garaj nu trebuie utilizată în regim continuu.
• În cazul deteriorărilor cauzate de nerespectarea acestor indicatii de siguranță, orice pretenție de garanție se stinge. Nu se asumăm nici un fel de răspundere pentru daune de consecință!

CALIFICAREA INSTALATORULUI

Montajul, punerea în funcțiune, întreținerea și repararea trebuie executate numai de către o persoană/o întreprindere competentă și în conformitate cu prezentele instrucțiuni.

- Acționarea pentru ușa de garaj a fost proiectată și produse în conformitate cu prevederile locale. Instalatorul trebuie să fie familiarizat cu reglementările locale în ceea ce privește instalarea acționării pentru ușa de garaj.

• Personalul necalificat sau persoanele care nu cunosc standardele de protecția muncii pentru uși și porți automate nu trebuie să efectueze în nici un caz instalări sau intervenții la actionarea pentru ușa de garaj.
• Persoanele care nu respectă normele de siguranță valabile cu privire la instalare și întreținere sunt responsabile pentru daunele, rănirile, costurile, cheltuielile sau pretențiile izvorâte din nerespectarea normelor de siguranță.

ÎNAINTE DE MONTAJ

• Actionarea pentru ușa de garaj nu este proiectată pentru utilizarea ușilor cu funcționare greoaie.
  ■Verificati dacă ușa se poate deschide și închide cu ușurință cu mâna.
• Verificați dacă arcurile de contrabalans sunt reglate corect, ridicând poarta la o înălțime de cca un metru și eliberând-o apoi. Din această poziție, ușa nu trebuie să se miște nici în jos, nici în sus.
• Reglarea ulterioară a arcurilor de contrabalans de la ușa de garaj trebuie realizată numai de către o persoană competentă.
• Plafonul garajului trebuie să fie adecvat pentru montajul acționării pentru ușa de garaj. Se va verifica dacă trebuie instalate elemente de fixare suplimentare.

INDICAȚII DE SIGURANȚĂ LEGATE DE MONTAJ

• În timpul lucrărilor de montaj se va avea în vedere respectarea tuturor prevederilor în vigoare privind securitatea muncii, precum și a tuturor prevederilor privind operarea aparatelor electrice. În acest sens trebuie respectate neapărat directivele naționale aplicabile.
• Respectați instrucțiunile și indicațiile din aceste instrucțiuni de montaj. Dacă în timpul instalării aveți incertitudini, contactați departamentul nostru de relații cu clientii (v. pagina din spate).
• Posibilele periclitări în sensul DIN EN 13241-1 sunt evitate prin efectuarea montajului conform acestor instrucțiuni.
• Racordurile electrice trebuie executate numai de câtre un electrician calificat.
• Uşa de garaj trebuie să fie echilibrată. Uşile imobile sau cu funcționare greoaie trebuie reparate. În stare dezechilibrată, uşile de garaj, arcurile uşilor, cablurile, șaibele, suporturile și șinele se află sub o tensiune extremă, ceea ce poate duce la răniri grave. Nu încercați să detașați, să împingeți sau să aliniați uşa. Contactați un specialist calificat.
• Pentru garajele fără o cale de acces suplimentară este necesară o deblocare de urgență pentru mânerul rotativ (nr. art.: 60553) sau o broască de deschidere de urgență (nr. art.: 60511/60513). Aceste dispozitive împiedică o posibilă încuiere în afara garajului în cazul unui defect sau al unei căderi de tensiune.
  Înainte de instalarea acționării pentru ușa de garaj, îndepărtați încuietorile și broaștele existente conform instructiunilor de montaj ale ușii de garaj, astfel încât utilizarea acționării pentru ușa de garaj să nu fie afectată.
• Instalați toate elementele de operare opționale (de ex. comutator cu cheie, nr. art.: 25101/25103, 25102/25104) sau butoanele de perete (nr. art.: 60060/60061)) la o înălțime de cel puțin 1,5 m și în câmpul vizual al ușii de garaj, dar la distanță de piese mobile și nu la îndemâna copiilor.
• Fixați indicatiile de avertizare cu privire la blocare într-un loc vizibil sau în apropierea comutatorului.
• Fixați autocolantul privind deblocarea manuală în apropierea acționării pentru ușa de garaj.
  Înainte de punerea în funcțiune a acționării dumneavoastră pentru ușa de garaj, asigurați-vă că pe traiectoria de deplasare a ușii nu există obstacole.
• Citiți cu atenție instrucțiunile.
• La montaj tineți cont de distanțele minime conform desenelor.
• Praful de găurire, murdăria sau șpanul nu trebuie să pătrundă în capul acționării pentru ușa de garaj sau în sistemul de șine. Acoperiți cu atenție aceste elemente în timpul lucrărilor de montaj.

INDICAȚII DE SIGURANȚĂ LEGATE DE PUNEREA ÎN FUNCTIUNE

• Verificați legătura la curent. Valorile trebuie să corespundă cu valorile din aceste instrucțiuni de utilizare. Aceste informații se regăsesc pe plăcuța de identificare a acționării pentru ușa de garaj.
• Racordul de curent din garaj trebuie să corespundă prevederilor locale.
• Verificați funcțiile de siguranță ale acționării ușii de garaj după cum urmează:

Aşezati un obiect cu o înălțime de cca 50 mm (de ex. o bucată de lemn) sub muchia principală de închidere a ușii de garaj. Coborâti ușa. La contactul ușii cu obstacolul, acționarea pentru ușa de garaj trebuie să inverseze mișcarea și să elibereze obiectul.

- Pentru siguranța dumneavoastră, utilizati o barieră fotoelectrică opțională (nr. art.: 60030/60031) și verificati în

mod regulat cursa automată de revenire de siguranță.

• După cursa de calibrare, dispozitivul de siguranță (detectare obstacole cu decuplarea alimentării, barieră fotoelectrică) trebuie verificat.
• Punerea în funcțiune a produsului final resp. a combinației este interzisă de către Alfred Schellenberg GmbH până la constatarea conformității produsului final resp. al combinației formate din acționarea pentru ușa de garaj și ușa de garaj cu normele, specificațiile resp. directivele în vigoare cu privire la acestea. În cazul în care există dubii, se va solicita implicarea unei companii specializate de montaj.

INDICAȚII DE SIGURANȚĂ LEGATE DE OPERARE

• Un sistem de siguranță la obstacole care nu funcționează impecabil poate duce la daune materiale, răniri grave sau chiar la deces.
• Asigurați-vă că ușa de garaj este complet deschisă și că se află în poziția de repaus înainte de a intra sau ieși cu autovehiculul sau pe jos în sau din garaj.
• Asigurati-vă că ușa de garaj este închisă complet după părăsirea garajului.
• La utilizarea deblocării de urgență, aveți grijă, ușa de garaj poate să cadă brusc din cauza arcurilor slăbite sau rupte.
• Nu lăsați copiii să se joace cu acționarea pentru ușa de garaj și nici cu telecomenzile. Telecomenzile nu trebuie lăsate la îndemâna copiilor.
• Tineți ușa aflată în mișcare sub observație. Persoanele nu trebuie să staționeze în zona de pericol a ușii de garaj până când ușa nu este complet deschisă sau închisă.
• Operați acționarea pentru ușa de garaj numai în câmpul vizual, numai în măsura în care aceasta dispune doar de un dispozitiv de sigurantă.
• Nu staționați niciodată sub ușa deschisă.
• Nu introduceti niciodată mâinile în şina de ghidare în timpul deplasării uşii.
• Nu legați niciodată clemele de legătură ale acționării pentru ușa de garaj la tensiune de rețea (230 V / 50 Hz).
• Este posibil să aibă loc declanșări eronate ale telecomenzii și astfel curse neintenționate ale ușii, dacă telecomanda este păstrată în buzunarul pantalonilor sau în poșetă.

INDICAȚII DE SIGURANTĂ LEGATE DE ÎNTRETINERE, REPARARE ȘI CURĂȚARE

În timpul curățării, întreținerii și la înlocuirea de piese actionarea pentru ușa de garaj trebuie deconectată de la rețea.

• Verificați instalația în mod regulat. În special cablurile, arcurile și suporturile trebuie verificate cu privire la semne de uzură, deteriorare sau dezechilibru. Nu utilizați o acționare pentru ușa de garaj atunci când este necesară o reparație sau o modificare a reglajului.
• Copiii nu trebuie să efectueze curățarea sau repararea acționării pentru ușa de garaj fără supraveghere.
• O eventuală ajustare necesară ulterior trebuie executată numai de către o persoană competentă.
• Verificați lunar funcționarea deblocării de urgentă.
• În cazul unui defect, o persoană competentă trebuie însărcinată imediat cu verificarea/repararea.
• În cazul unui defect la cablul de conectare la rețea, acesta trebuie înlocuit de către un electrician calificat.

CONDIȚII DE GARANȚIE

Garantăm faptul că produsele noastre nu prezintă defecte materiale și de fabricație. Sunt excluse de la garanție deteriorările cauzate ca urmare a:

• uzurii normale, datorate utilizării
  ■ montajului, racordării, operării sau manevrării necorespunzătoare
  ■ forței majore sau altor influențe externe
• întreținere și reparării necorespunzătoare realizate de către terți
  ■ modificărilor tehnice efectuate de către terți

În caz de garanție vom repara produsul sau îl vom înlocui cu un produs SCHELLENBERG echivalent, la alegerea noastră. Perioada de garanție nu se prelungește prin înlocuirea sau repararea aparatului! Premisa pentru executarea garanției este prezentarea documentului de achiziție. La trimiterea aparatului către noi, vă rugăm includeți și o copie a acestui document, precum și o descriere a deficienței apărute.

Perioada de garanție pentru produsul Schellenberg achiziționat de dumneavoastră este de 2 ani și începe cu data cumpărării produsului. Această garanție a producătorului nu aduce atingere drepturilor de garanție legală care vă revin în calitate de consumator față de vânzător, în conformitate cu legislația în vigoare, inclusiv dispozițiile speciale de protecție pentru consumatori. Garanția pentru produs nu exclude și nici nu limitează garanția legală.

DECLARATIE DE CONFORMITATE UE

Actionarea pentru ușa de garaj (60920, 60926) îndeplinește cerințele în vigoare ale directivelor europene și naționale. Conformitatea a fost certificată. Textul complet al declarației de conformitate UE este disponibil la următoarea adresă de internet: http://www.schellenberg.de (punctul de meniu „Service” în centrul de download).

Suplimentar, această acționare pentru ușa de garaj dispune de o declarație de conformitate UE.

Nu este permisă eliminarea împreună cu deșeurile menajere! Acționarea pentru ușa de garaj este reciclabilă și poate fi predat la centrul de reciclare sau la un punct de colectare pentru deșeuri electrice.

Directiva privind echipamentele tehnice 2006/42/CE

Directiva privind echipamentele radio RED 2014/53/UE

Directiva privind restrictiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice 2011/65/UE

Directiva privind compatibilitatea electromagnetică 2014/30/UE

LEGENDĂ PENTRU FURNITURĂ

A Şină incl. Ianț

B Şine de legătură

C Şine centrale

D Şină de capăt

E Suport de perete

F Acționare pentru ușa de garaj

G Adaptor actionare

H Consolă

I Piuliță hexagonală M6

J Bolt de îmbinare „lung" cu cui spintecat

K Suport șină

L Coltar pentru fixarea pe plafon

N Armătură pentru fixarea ușii

O Braț ușă (bară de conexiune)

P Bolt de îmbinare „scurt” cu cui spintecat

Q Sfoară deblocare manuală ușă

R Opritor de capăt superior (bloc limitator)

S Şuruburi autoperforante

T Telecomandă

Materialul de fixare pentru uşă și perete nu este inclus în furnitură.

DATE TEHNICE
DRIVE Action

Nr. art. 60920, 60926

Tensiune de operare 220 V - 240 V AC 50/60 Hz

Putere nominală 200 W

Putere în regim stand-by 5 W

Forță maximă 500 N

Viteză 0,15 m/s

Illuminare LED 12 V DC

Durată iluminare 3 min.

Codare Rolling Code

Frecvență radio 433,92 MHz

Putere de emisie

Temperatură ambientală

Dimensiune max. ușă

Tip protecție

Clasa de protecție

fără emisii radiate efectiv din cauza funcționării radio unidirecționale

-20 °C până la +40 °C

9 m²

IP 20. Numai pentru încăperi interioare uscate.

Telecomandă

Nr. art. 60853
Model / tip	Telecomandă DRIVE 4 canale
Frecvență radio 433,92 MHz
Putere de emisie	max 10 dBm / 10 mW
Alimentare cu tensiune	12 V DC
Tip baterie	23 A (baterie alcalină)
Tip protecție	IP 20. Numai pentru încăperi uscate.
Temperatură ambientală	-10° până la +55 °C

СЪДЪРЖАНИЕ

RO împingeti ușa de garaj în poziția de capât cea mai înaltă posibil. Atenție, dacă cursa rolelor ușii de garaj nu este asigurată, ușa poate să cadă!

RO Aționați ambele butoane simultan pentru 2 secunde.

RO Apăsați butonul „Set” și mențineți-I apăsat. Introduceți în acest timp ștecărul acționării ușii de garaj în priză.
