HASZNÁLATI ÚTMUTATÓ Drive Action Schellenberg

Biztonság és tudnivalók Általános biztonsági utasítások Rendeltetésszerű használat A szerelést végző képzettsége A szerelés előtt Biztonsági utasítások a szereléshez Biztonsági utasítások az üzembe helyezéshez Biztonsági utasítások az üzemeltetéshez Biztonsági utasítások a karbantartáshoz, javításhoz és tisztításhoz Garanciális feltételek EK megfelelőségi nyilatkozat Jelmagyarázat a szállítási terjedelemhez Műszaki adatok Szükséges szerszámok Szállítási terjedelem Szerelés A1 Sínszerelés A2 Mennyezeti szerelés A3 Kapuszerelés Távvezérlő betanítása B1 Kapuvezérlés B2 Külön lámpavezérlés Végállás beállítások C1 Vész-leállítás a végállás beállítás közben Opcionális tartozék D1 Fénysorompó csatlakozó D2 Fali gomb / kulcsos kapcsoló csatlakozó D3 Kiegészítő garázsvilágítás csatlakozó D4 Okostelefon garázskapunyitó csatlakozó D5 Kapu-érintkező csatlakozó Távvezérlő törlése

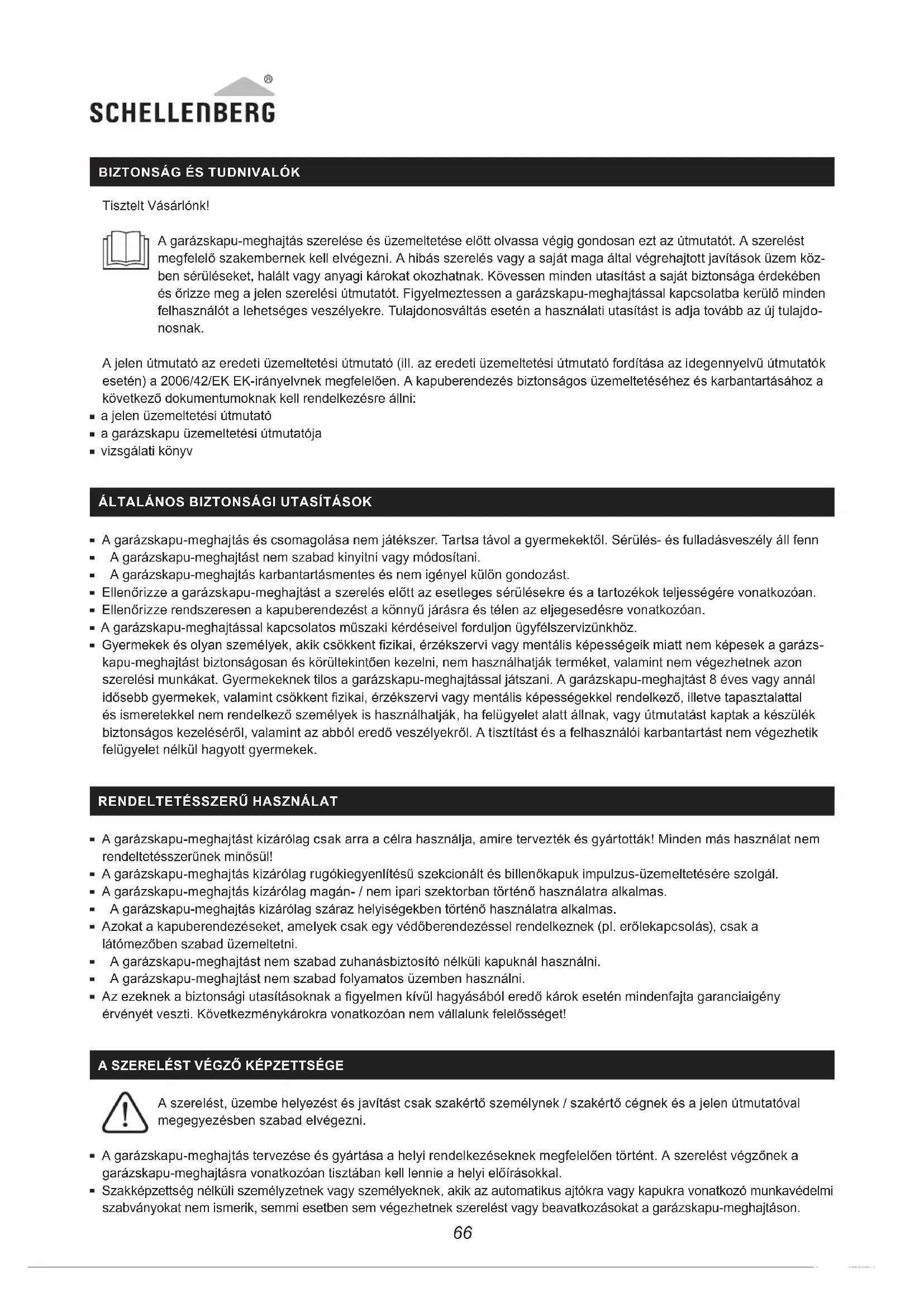

Tisztelt Vásárlónk! A garázskapu-meghajtás szerelése és üzemeltetése előtt olvassa végig gondosan ezt az útmutatót. A szerelést megfelelő szakembernek kell elvégezni. A hibás szerelés vagy a saját maga által végrehajtott javítások üzem köz- ben sérüléseket, halált vagy anyagi károkat okozhatnak. Kövessen minden utasítást a saját biztonsága érdekében és őrizze meg a jelen szerelési útmutatót. Figyelmeztessen a garázskapu-meghajtással kapcsolatba kerülő minden felhasználót a lehetséges veszélyekre. Tulajdonosváltás esetén a használati utasítást is adja tovább az új tulajdo- nosnak A jelen útmutató az eredeti üzemeltetési útmutató (ill. az eredeti üzemeltetési útmutató fordítása az idegennyelvű útmutatók esetén) a 2006/42/EK EK-irányelvnek megfelelően. A kapuberendezés biztonságos üzemeltetéséhez és karbantartásához a következő dokumentumoknak kell rendelkezésre állni: a jelen üzemeltetési útmutató a garázskapu üzemeltetési útmutatója vizsgálati könyv ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK A garázskapu-meghajtás és csomagolása nem játékszer. Tartsa távol a gyermekektől. Sérülés- és fulladásveszély áll fenn A garázskapu-meghajtást nem szabad kinyitni vagy módosítani. A garázskapu-meghajtás karbantartásmentes és nem igényel külön gondozást. Ellenőrizze a garázskapu-meghajtást a szerelés előtt az esetleges sérülésekre és a tartozékok teljességére vonatkozóan. Ellenőrizze rendszeresen a kapuberendezést a könnyű járásra és télen az eljegesedésre vonatkozóan. A garázskapu-meghajtással kapcsolatos műszaki kérdéseivel forduljon ügyfélszervizünkhöz. Gyermekek és olyan személyek, akik csökkent zikai, érzékszervi vagy mentális képességeik miatt nem képesek a garázs- kapu-meghajtást biztonságosan és körültekintően kezelni, nem használhatják terméket, valamint nem végezhetnek azon szerelési munkákat Gyermekeknek tilos a garázskapu-meghajtással játszani A garázskapu-meghajtást 8 éves vagy annál idősebb gyermekek, valamint csökkent zikai, érzékszervi vagy mentális képességekkel rendelkező, illetve tapasztalattal és ismeretekkel nem rendelkező személyek is használhatják, ha felügyelet alatt állnak, vagy útmutatást kaptak a készülék biztonságos kezeléséről, valamint az abból eredő veszélyekről. A tisztítást és a felhasználói karbantartást nem végezhetik felügyelet nélkül hagyott gyermekek

RENDELTETÉSSZERŰ HASZNÁLAT

A garázskapu-meghajtást kizárólag csak arra a célra használja, amire tervezték és gyártották! Minden más használat nem rendeltetésszerűnek minősül! A garázskapu-meghajtás kizárólag rugókiegyenlítésű szekcionált és billenőkapuk impulzus-üzemeltetésére szolgál. A garázskapu-meghajtás kizárólag magán- / nem ipari szektorban történő használatra alkalmas. A garázskapu-meghajtás kizárólag száraz helyiségekben történő használatra alkalmas. Azokat a kapuberendezéseket, amelyek csak egy védőberendezéssel rendelkeznek (pl. erőlekapcsolás), csak a látómezőben szabad üzemeltetni. A garázskapu-meghajtást nem szabad zuhanásbiztosító nélküli kapuknál használni. A garázskapu-meghajtást nem szabad folyamatos üzemben használni Az ezeknek a biztonsági utasításoknak a gyelmen kívül hagyásából eredő károk esetén mindenfajta garanciaigény érvényét veszti. Következménykárokra vonatkozóan nem vállalunk felelősséget! A SZERELÉST VÉGZŐ KÉPZETTSÉGE A szerelést, üzembe helyezést és javítást csak szakértő személynek / szakértő cégnek és a jelen útmutatóval megegyezésben szabad elvégezni A garázskapu-meghajtás tervezése és gyártása a helyi rendelkezéseknek megfelelően történt. A szerelést végzőnek a garázskapu-meghajtásra vonatkozóan tisztában kell lennie a helyi előírásokkal. Szakképzettség nélküli személyzetnek vagy személyeknek, akik az automatikus ajtókra vagy kapukra vonatkozó munkavédelmi szabványokat nem ismerik, semmi esetben sem végezhetnek szerelést vagy beavatkozásokat a garázskapu-meghajtáson67

Az érvényes biztonsági szabványokat gyelmen kívül hagyó személyek a felelősek mindazokért a károkért, sérülésekért, költségekért, kiadásokért vagy igényekért, amelyek a biztonsági szabványok gyelmen kívül hagyásából származnak.

A garázskapu-meghajtást nem nehézjárású kapukhoz méretezték Ellenőrizze, hogy a kapu kézzel könnyen nyitható és zárható. Ellenőrizze, hogy a kiegyenlítőrugók megfelelően vannak beállítva, oly módon, hogy a kaput kb. egy méterre felemeli és utána elereszti A kapunak ebben az állásban sem lefelé, sem felfelé nem szabad elmozdulnia A garázskapu kiegyenlítőrugóinak utánállítását csak szakértő személy végezheti. A garázsfödémnek alkalmasnak kell lenni a garázskapu-meghajtás felszerelésére. Ellenőrizni kell, hogy szükség van-e kiegészítő rögzítő alkatrészek felszerelésére. BIZTONSÁGI UTASÍTÁSOK A SZERELÉSHEZ A szerelési munkák során ügyelni kell a munkabiztonságra vonatkozó minden érvényes előírás, valamint az elektromos készülékek üzemeltetésére vonatkozó minden előírás betartására. Erre vonatkozóan a szükséges nemzeti irányelveket kötelezően be kell tartani. Kövesse a jelen szerelési útmutató utasításait és tudnivalóit. Amennyiben a szerelésnél bizonytalan, vegye fel a kapcsolatot ügyfélszervizünkkel (l. hátoldalt). A lehetséges veszélyeztetéseket a DIN EN 13241-1 értelmében a jelen útmutató szerinti szereléssel elkerüli. A villamos csatlakoztatásokat csak villamos szakember végezheti el A garázskapunak kiegyensúlyozottnak kell lenni. A mozdíthatatlan vagy nehezen járó kapukat meg kell javítani. Nem kiegyensúlyozott állapotban a garázskapuk, kapurugók, kábelek, lemezek, tartók és sínek rendkívül nagy feszültség alatt állnak, ami súlyos sérüléseket okozhat. Ne próbálja meg a kapu kioldását, eltolását vagy egyengetését. Keressen fel szakembert. Az olyan garázsokhoz, amelyek nem rendelkeznek további bejárattal, egy vész-reteszkioldás a forgógombhoz (cikksz.: 60553) vagy egy vész-reteszkioldó zár (cikksz.: 60511/60513) szükséges. Ezek a berendezések meghibásodás vagy feszültségkiesés esetén megakadályozzák a garázsból történő esetleges kizárást. A garázskapu-meghajtás beépítése előtt távolítsa el a meglévő reteszeléseket és zárakat a garázskapu szerelési útmutatója szerint, úgy hogy azok a garázskapu-meghajtás használatát ne akadályozzák. Szereljen fel minden opcionális kezelőelemet (pl. kulcsos kapcsoló (cikksz.: 25101/25103, 25102/25104) vagy fali gomb (cikksz.: 60060/60061)) legalább 1,5 m-es magasságban és a garázskapu látótávolságában, de távol minden mozgó alkatrésztől és gyermekek által el nem érhető helyen. Helyezze el a beszorulás elleni gyelmeztető utasításokat jól látható helyen vagy a kapcsoló közelében. Helyezze el a kézi reteszkioldás matricáját a garázskapu-meghajtás közelében. Biztosítsa a garázskapu-meghajtás üzembe helyezése előtt, hogy a kapu mozgásútjában ne legyenek akadályok Olvassa el gondosan az utasításokat. A szerelésnél ügyeljen a rajzok szerinti minimális távolságokra Fúrt por, szennyeződések vagy forgácsok nem kerülhetnek a garázskapu-meghajtásfejbe vagy sínrendszerbe. Fedje le a szerelés során gondosan ezeket az alkatrészeket BIZTONSÁGI UTASÍTÁSOK AZ ÜZEMBE HELYEZÉSHEZ Ellenőrizze az áramcsatlakozását. Az értékeknek meg kell egyezniük a jelen kezelési útmutatóban szereplő értékekkel. Ezek az adatok a garázskapu-meghajtás adattábláján találhatók. A garázsban lévő áramcsatlakozásnak meg kell felelni a helyi előírásoknak. Ellenőrizze a garázskapu-meghajtás biztonsági funkcióit a következők szerint: Helyezzen egy kb. 50 mm magas tárgyat (pl. egy darab fa) a garázskapu fő zárószegélye alá. Eressze le a kaput. A kapunak az akadályon történő felütközésekor a garázskapu-meghajtásnak meg kell fordulni és szaba- don kell hagyni a tárgyat Használjon az Ön nagyobb biztonsága érdekében opcionális fénysorompót (cikksz.: 60030/60031) és ellenőrizze rendszeresen az automatikus biztonsági visszafutást A betanuló menet után a biztonsági berendezéseket (akadályfelismerés erőlekapcsolással, fénysorompó) ellenőrizni kell.68 A végtermék, ill. a kombináció üzembe helyezése az Alfred Schellenberg GmbH részéről mindaddig tilos, amíg a vég- termék, ill. a garázskapu-meghajtás és a garázskapu kombinációjának megfelelősége az idevonatkozó szabványok, specikációk, ill. irányelvek alapján megállapításra nem kerül. Kétség esetén szerelési szakcég bevonása szükséges. BIZTONSÁGI UTASÍTÁSOK AZ ÜZEMELTETÉSHEZ A nem kifogástalanul működő biztonsági akadályrendszer anyagi károkat, sérüléseket vagy akár halált is okozhat Biztosítsa, hogy a garázskapu teljesen nyitva legyen és nyugalmi állapotban legyen, mielőtt gyalog, ill. járművel bemegy/kijön a garázsba/garázsból. Biztosítsa, hogy a garázskapu a garázs elhagyása után teljesen zárva legyen. Ügyeljen a vész-reteszkioldás használatakor arra, hogy a nyitott garázskapu a gyenge vagy törött rugók miatt hirtelen lezuhanhat Gyermekeknek tilos a garázskapu-meghajtással, ill. a távvezérlőkkel játszani. Tartsa távol a távvezérlőket a gyermekektől. Figyelje meg a mozgó kaput. Senki sem tartózkodhat a garázskapu veszélyzónájában, amíg a kapu teljesen nyitva vagy zárva nincs A garázskapu-meghajtásokat csak a látómezőben üzemeltesse, amennyiben azok csak egy védőberendezéssel rendelkeznek Soha ne maradjon állva a nyitott kapu alatt Soha ne fogja meg a vezetősíneket a kapu mozgása során. Soha ne csatlakoztasson a garázskapu-meghajtás csatlakozókapcsaira hálózati feszültséget (230 V / 50 Hz). Fennáll a lehetősége, hogy a távvezérlő és ezáltal a kapu véletlenül működésbe lép, ha az adót a nadrágzsebben vagy a kézitáskában tartják BIZTONSÁGI UTASÍTÁSOK A KARBANTARTÁSHOZ, JAVÍTÁSHOZ ÉS TISZTÍTÁSHOZ A tisztítás, karbantartás és az alkatrészek cseréje során a garázskapu-meghajtást le kell választani a hálózatról. Ellenőrizze rendszeresen a berendezést. Különösen a kábeleket, rugókat és tartókat kell a kopásnyomokra, sérülésekre és kiegyensúlyozatlanság vonatkozóan ellenőrizni. Ne használja a garázskapu-meghajtást, ha javítás vagy a beállítás módosí- tása szükséges A garázskapu-meghajtás tisztítását és karbantartását nem végezhetik felügyelet nélkül hagyott gyermekek. Az esetlegesen szükséges hozzáigazítást csak szakértő személy végezheti. Ellenőrizze havonta a vész-reteszkioldás működését. Meghibásodás esetén haladéktalanul szakértő személyt kell megbízni az ellenőrzéssel/javítással. A hálózati csatlakozó vezeték meghibásodása esetén azt villamos szakemberrel kell kicseréltetni.

GARANCIÁLIS FELTÉTELEK

Garantáljuk, hogy termékeink mentesek az anyag- és gyártási hibáktól. A garancia nem vonatkozik azokra a károkra, amelyeket: a használathoz kapcsolódó, normál kopás szakszerűtlen szerelés, csatlakoztatás, kezelés vagy bánásmód vis maior vagy más külső befolyások harmadik fél általi szakszerűtlen karbantartás és javítás harmadik fél általi műszaki módosítások okoznak Garanciális esetben választásunk szerint kijavítjuk a terméket vagy azonos értékű SCHELLENBERG termékre cseréljük ki azt. A garanciaidőt a csere vagy a javítás nem hosszabbítja meg! A garancia igénybe vételének előfeltétele a vásárlási bizonylat bemutatása A készülék beküldése esetén kérjük, mellékelje a bizonylat másolatát, valamint a fellépett hiányosság leírását.69

Az Ön által megvásárolt Schellenberg termékre 2 évig érvényes a garancia, ami a termék megvásárlásának időpontjától indul. Ez a gyártói garancia nem érinti a törvény által biztosított kártérítési igényeket, amelyek Önt, mint fogyasztót az eladó- val szemben a hatályos törvény szerint megilletik, beleértve a fogyasztóra vonatkozó különleges védőrendelkezéseket is. A garancia a törvény általi garanciális kötelezettségeket nem zárja ki, illetve nem korlátozza.

EK MEGFELELŐSÉGI NYILATKOZAT

A garázskapu-meghajtás ( 60920, 60926) megfelel az európai és nemzeti irányelvek hatályos követelményeinek. A megfelelőséget igazoltuk. Az EK megfelelőségi nyilatkozat teljes szövegét a következő internetcímen érheti el: http://www.schellenberg.de (Letöltési központ „Szerviz” menüpontja). A garázskapu-meghajtáshoz kiegészítésképpen mellékeljük az aktuális EK-megfelelőségi nyilatkozatot is. Ne dobja a háztartási hulladékok közé! A garázskapu-meghajtás újrahasznosítható, és leadhatja a hulladékudva- ron vagy az elektromos háztartási hulladékok gyűjtőhelyén. 2006/42/EK gépekre vonatkozó irányelv RED 2014/53/EK rádióberendezésekre vonatkozó irányelv 2011/65/EK RoHS-irányelv EMC irányelv - 2014/30/EK7170

DRIVE Action Cikksz. 60920, 60926 Üzemi feszültség 220 V - 240 V AC 50/60 Hz Névleges teljesítmény 200 W Készenléti teljesítmény 5 W Maximális erő 500 N Sebesség 0,15 m/s Világítás LED 12 V DC Világítás időtartam 3 perc Kódolás Ugrókódos Rádiófrekvencia 433,92 MHz Adóteljesítmény nincs ténylegesen sugárzott adóteljesítmény az egyirá- nyú rádióüzem alapján Környezeti hőmérséklet -20°C ... +40°C Max. kapuméret 9 m² Védettség IP 20. Csak száraz belső helyiségekhez. Védelmi osztály Távvezérlő Cikksz. 60853 Modell / fajta DRIVE négycsatornás távvezérlő Rádiófrekvencia 433,92 MHz Adóteljesítmény max 10 dBm / 10 mW Feszültségellátás 12 V DC Elem típusa 23 A (alkáli elem) Védettség IP 20. Csak száraz helyiségekhez. Környezeti hőmérséklet -10° ... +55° C JELMAGYARÁZAT A SZÁLLÍTÁSI TERJEDELEMHEZ A Sín lánccal B Összekötő sínek C Középső sínek D Végsín E Fali tartó F Garázskapu-meghajtás G Hajtásadapter H Kengyel I Hatlapú anya M6 J Peremes csap („hosszú“) rugós biztosító szeggel K Síntartó L Mennyezeti rögzítőkönyök M Hatlapfejű csavar M6 N Kapurögzítő vasalat O Kapu kar (csatolórúd) P Peremes csap („rövid“) rugós biztosító szeggel Q Kézi kapukioldás kötele R Felső záróvasalat (Limit Block) S Önfúró csavarok T Távvezérlő A rögzítőanyagot a kapuhoz és a falhoz a szállítási terjedelem nem tartalmazza.71

legmagasabb végállásba

HU Nyomja meg egyszerre a két gombot 2 másodpercig PL-

be a garázskapu-meghajtás duga-
