Drive Action - Πόρτα γκαράζ Schellenberg - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αυτοματισμός για πόρτα γκαράζ
Μάρκα	Schellenberg
Μοντέλο	Drive Action
Κωδικοί	60920, 60926
Τάση λειτουργίας	220-240 V AC, 50/60 Hz
Ονομαστική ισχύς	200 W
Ισχύς σε αναμονή	5 W
Μέγιστη δύναμη	500 N
Ταχύτητα	0,15 m/s
Ενσωματωμένος φωτισμός	LED 12 V DC
Διάρκεια φωτισμού	3 λεπτά
Κωδικοποίηση	Rolling Code
Ραδιοσυχνότητα	433,92 MHz
Θερμοκρασία λειτουργίας	-20°C έως +40°C
Μέγιστη επιφάνεια πόρτας	9 m²
Βαθμός προστασίας	IP 20 (ξηροί χώροι)
Φορητός πομπός	4 κανάλια, 433,92 MHz, μπαταρία 23A
Συμβατός τύπος πόρτας	Τμηματικές και ανυψωτικές πόρτες με αντιστάθμιση ελατηρίων
Απελευθέρωση έκτακτης ανάγκης	Ναι, χειροκίνητο με καλώδιο
Εγγύηση	2 έτη

Συχνές ερωτήσεις - Drive Action Schellenberg

Τι τύπο πόρτας μπορεί να εξοπλίσει ο αυτοματισμός Drive Action;

Ο αυτοματισμός Drive Action έχει σχεδιαστεί για τις τμηματικές και ανυψωτικές πόρτες με αντιστάθμιση ελατηρίων, για ιδιωτική χρήση και σε ξηρούς χώρους.

Πώς να εγκαταστήσω τον αυτοματισμό στην οροφή;

Η τοποθέτηση στην οροφή απαιτεί τη στερέωση της ράγας και του αυτοματισμού σύμφωνα με τα παρεχόμενα σχέδια. Χρησιμοποιήστε τους κατάλληλους τοίχου και συνδετήρες. Βεβαιωθείτε ότι η οροφή είναι αρκετά ανθεκτική και τηρούνται οι αποστάσεις ασφαλείας.

Πώς να προγραμματίσω τον φορητό πομπό;

Πατήστε τα δύο κουμπιά του πομπού ταυτόχρονα για 2 δευτερόλεπτα, στη συνέχεια κρατήστε πατημένο το κουμπί 'Set' ενώ συνδέετε τον αυτοματισμό. Αφήστε το κουμπί μετά από 2 δευτερόλεπτα. Ο προγραμματισμός ολοκληρώνεται.

Τι να κάνω σε περίπτωση διακοπής ρεύματος ή βλάβης;

Χρησιμοποιήστε τη χειροκίνητη απελευθέρωση έκτακτης ανάγκης: τραβήξτε το κόκκινο καλώδιο για να αποσυνδέσετε την πόρτα από τον αυτοματισμό. Στη συνέχεια μπορείτε να ανοίξετε ή να κλείσετε την πόρτα χειροκίνητα. Προσοχή, η πόρτα μπορεί να πέσει αν τα ελατήρια είναι ελαττωματικά.

Πώς να ρυθμίσω τα τέρματα διαδρομής;

Φέρτε την πόρτα στην επιθυμητή υψηλή θέση, στη συνέχεια ρυθμίστε το άνω στοπ (R) στη ράγα. Κάντε το ίδιο για την κάτω θέση. Μετά τη ρύθμιση, εκτελέστε έναν πλήρη κύκλο για να ελέγξετε τη λειτουργία.

Ποιες είναι οι βασικές προφυλάξεις ασφαλείας;

Πριν από οποιαδήποτε επέμβαση, αποσυνδέστε τη συσκευή. Παιδιά και μη εξειδικευμένα άτομα δεν πρέπει να χρησιμοποιούν τον αυτοματισμό. Ελέγχετε τακτικά την ανίχνευση εμποδίου: τοποθετήστε ένα αντικείμενο 50 mm κάτω από την πόρτα, αυτή πρέπει να αντιστρέψει την κίνηση. Συνιστάται η εγκατάσταση ενός προαιρετικού φωτοκυττάρου.

Πώς να ελέγξω τη διάταξη ανίχνευσης εμποδίου;

Τοποθετήστε ένα άκαμπτο αντικείμενο ύψους περίπου 50 mm (π.χ. ξύλινο σφήνα) κάτω από την άκρη κλεισίματος. Εκκινήστε ένα κλείσιμο. Η πόρτα πρέπει να σταματήσει και να αντιστρέψει την κίνηση όταν συναντήσει το εμπόδιο. Εάν όχι, ελέγξτε τις ρυθμίσεις και επικοινωνήστε με το τμήμα εξυπηρέτησης.

Ποια τακτική συντήρηση είναι απαραίτητη;

Ελέγχετε κάθε μήνα την καλή λειτουργία της πόρτας και της απελευθέρωσης έκτακτης ανάγκης. Καθαρίστε το εξωτερικό με ένα στεγνό πανί. Ελέγξτε οπτικά τα καλώδια, τα ελατήρια και τις βάσεις. Δεν απαιτείται ειδική συντήρηση εάν χρησιμοποιείται σε ξηρούς χώρους.

Μπορώ να συνδέσω πρόσθετα αξεσουάρ;

Ναι, ο αυτοματισμός επιτρέπει την προαιρετική σύνδεση φωτοκυττάρου, επιτοίχιου διακόπτη, διακόπτη με κλειδί, πρόσθετου φωτισμού γκαράζ, συσκευής ανοίγματος μέσω smartphone ή επαφής πορτάκι. Τηρείτε τις οδηγίες σύνδεσης.

Πώς να διαγράψω έναν φορητό πομπό;

Για να διαγράψετε όλους τους αποθηκευμένους πομπούς, κρατήστε πατημένο το κουμπί 'Set' για 10 δευτερόλεπτα έως ότου αναβοσβήσει η λυχνία LED. Όλοι οι κωδικοί διαγράφονται. Στη συνέχεια μπορείτε να επαναπρογραμματίσετε τους επιθυμητούς πομπούς.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Drive Action Schellenberg

ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ

Ασφάλεια και υποδείξεις 96

Γενικές υποδείξεις ασφαλείας 96

Ενδεδειγμένη χρήση 96

Εξειδίκευση του υπεύθυνου εγκατάστασης 97

Πριν τη συναρμολόγηση 97

Υποδείξεις ασφαλείας σχετικά με τη συναρμολόγηση 97

Υποδείξεις ασφαλείας σχετικά με τη θέση σε λειτουργία 98

Υποδείξεις ασφαλείας σχετικά με τη λειτουργία 98

Υποδείξεις ασφαλείας σχετικά με τη συντήρηση, την επισκευή και τον καθαρισμό ...... 98

Όροι εγγύησης 99

Δήλωση συμμόρφωσης ΕΕ 99

Υπόμνημα σχετικά με το περιεχόμενο της συσκευασίας ....100

Τεχνικά χαρακτηριστικά 100

Απαιτούμενα εργαλεία 185

Περιεχόμενο συσκευασίας 185

A Συναρμολόγηση 186

A1 Συναρμολόγηση ραγών 186

A2 Συναρμολόγηση οροφής 188

A3 Συναρμολόγηση πόρτας 194

B Ρύθμιση τηλεχειριστηρίου ....199

B1 Σύστημα ελέγχου πόρτας 199

B2 Ξεχωριστό σύστημα ελέγχου φωτός 202

Γ Ρύθμιση τελικών θέσεων 206

Γ1 Διακοπή κινδύνου κατά τη ρύθμιση τελικών θέσεων ......208

Δ Προαιρετικά εξαρτήματα 208

Δ1 Σύνδεση φωτοκύτταρου 209

Δ2 Σύνδεση διακόπτη τοίχου / διακόπτη κλειδί ...... 209

Δ3 Σύνδεση πρόσθετου φωτισμού γκαράζ 210

Δ4 Σύνδεση smartphone συστήματος ανοίγματος γκαραζόπορτας ......210

Δ5 Σύνδεση επαφή παραπορτιού 210

Ε Διαγραφή ρυθμίσεων τηλεχειριστηρίου 211

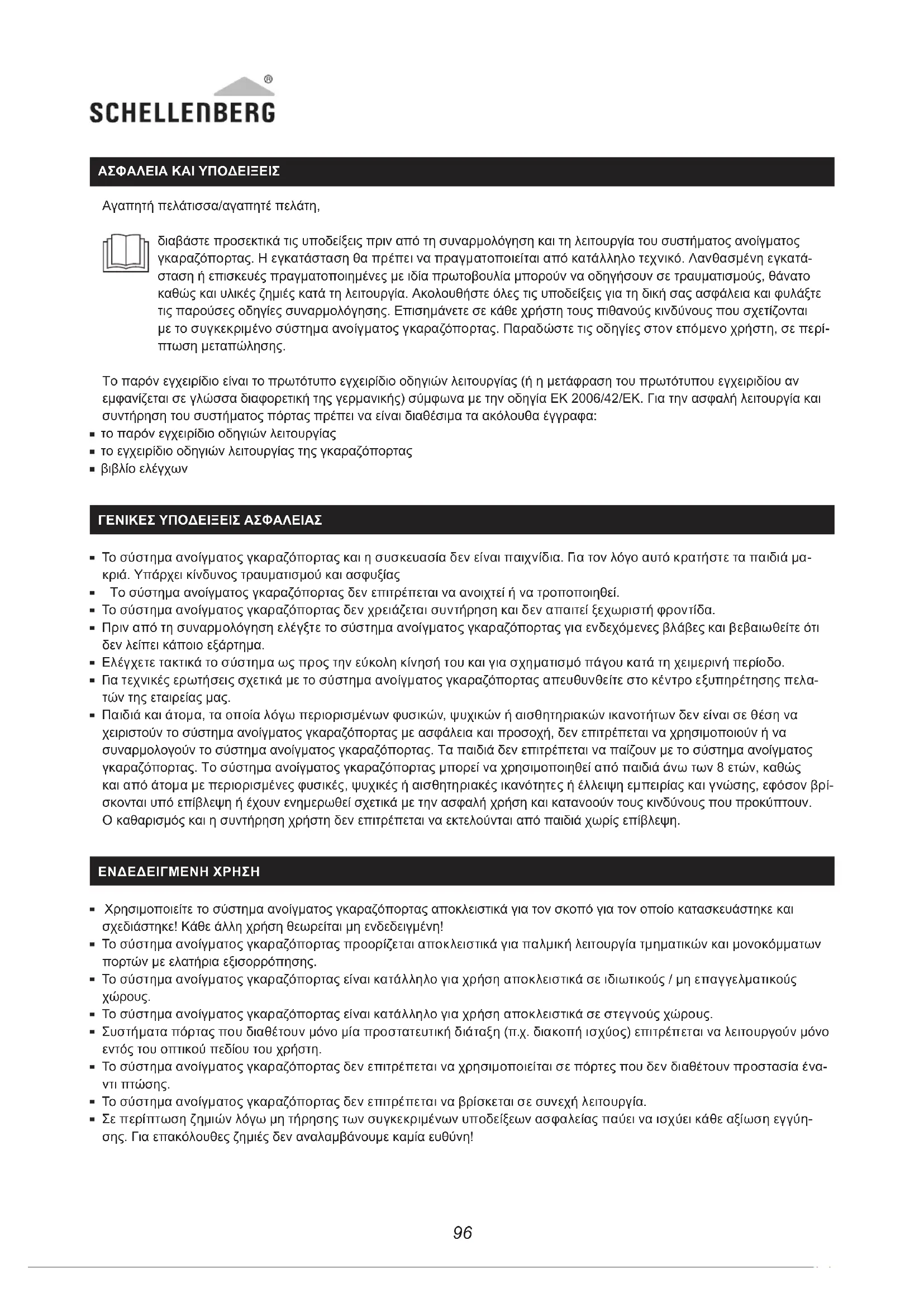

ΑΣΦΑΛΕΙΑ ΚΑΙ ΥΠΟΔΕΙΞΕΙΣ

Αγαπητή πελάτισσα/αγαπητέ πελάτη,

διαβάστε προσεκτικά τις υποδείξεις πριν από τη συναρμολόγηση και τη λειτουργία του συστήματος ανοίγματος γκαραζόπορτας. Η εγκατάσταση θα πρέπει να πραγματοποιείται από κατάλληλο τεχνικό. Λανθασμένη εγκατάσταση ή επισκευές πραγματοποιημένες με ιδία πρωτοβουλία μπορούν να οδηγήσουν σε τραυματισμούς, θάνατο καθώς και υλικές ζημιές κατά τη λειτουργία. Ακολουθήστε όλες τις υποδείξεις για τη δική σας ασφάλεια και φυλάξτε τις παρούσες οδηγίες συναρμολόγησης. Επισημάνετε σε κάθε χρήστη τους πιθανούς κινδύνους που σχετίζονται με το συγκεκριμένο σύστημα ανοίγματος γκαραζόπορτας. Παραδώστε τις οδηγίες στον επόμενο χρήστη, σε περίπτωση μεταπώλησης.

Το παρόν εγχειρίδιο είναι το πρωτότυπο εγχειρίδιο οδηγιών λειτουργίας (ή η μετάφραση του πρωτότυπου εγχειριδίου αν εμφανίζεται σε γλώσσα διαφορετική της γερμανικής) σύμφωνα με την οδηγία ΕΚ 2006/42/ΕΚ. Για την ασφαλή λειτουργία και συντήρηση του συστήματος πόρτας πρέπει να είναι διαθέσιμα τα ακόλουθα έγγραφα:

■ το παρόν εγχειρίδιο οδηγιών λειτουργίας
■ το εγχειρίδιο οδηγιών λειτουργίας της γκαραζόπορτας
■ βιβλίο ελέγχων

ΓΕΝΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Το σύστημα ανοίγματος γκαραζόπορτας και η συσκευασία δεν είναι παιχνίδια. Πα τον λόγο αυτό κρατήστε τα παιδιά μακριά. Υπάρχει κίνδυνος τραυματισμού και ασφυξίας
• Το σύστημα ανοίγματος γκαραζόπορτας δεν επιτρέπεται να ανοιχτεί ή να τροποποιηθεί.
• Το σύστημα ανοίγματος γκαραζόπορτας δεν χρειάζεται συντήρηση και δεν απαιτεί ξεχωριστή φροντίδα.
• Πριν από τη συναρμολόγηση ελέγξτε το σύστημα ανοίγματος γκαραζόπορτας για ενδεχόμενες βλάβες και βεβαιωθείτε ότι δεν λείπει κάποιο εξάρτημα.
• Ελέγχετε τακτικά το σύστημα ως προς την εύκολη κίνησή του και για σχηματισμό πάγου κατά τη χειμερινή περίοδο.
• Για τεχνικές ερωτήσεις σχετικά με το σύστημα ανοίγματος γκαραζόπορτας απευθυνθείτε στο κέντρο εξυπηρέτησης πελατών της εταιρείας μας.
• Παιδιά και άτομα, τα οποία λόγω περιορισμένων φυσικών, ψυχικών ή αισθητηριακών ικανοτήτων δεν είναι σε θέση να χειριστούν το σύστημα ανοίγματος γκαραζόπορτας με ασφάλεια και προσοχή, δεν επιτρέπεται να χρησιμοποιούν ή να συναρμολογούν το σύστημα ανοίγματος γκαραζόπορτας. Τα παιδιά δεν επιτρέπεται να παίζουν με το σύστημα ανοίγματος γκαραζόπορτας. Το σύστημα ανοίγματος γκαραζόπορτας μπορεί να χρησιμοποιηθεί από παιδιά άνω των 8 ετών, καθώς και από άτομα με περιορισμένες φυσικές, ψυχικές ή αισθητηριακές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εφόσον βρίσκονται υπό επίβλεψη ή έχουν ενημερωθεί σχετικά με την ασφαλή χρήση και κατανοούν τους κινδύνους που προκύπτουν. Ο καθαρισμός και η συντήρηση χρήστη δεν επιτρέπεται να εκτελούνται από παιδιά χωρίς επίβλεψη.

ΕΝΔΕΔΕΙΓΜΕΝΗ ΧΡΗΣΗ

• Χρησιμοποιείτε το σύστημα ανοίγματος γκαραζόπορτας αποκλειστικά για τον σκοπό για τον οποίο κατασκευάστηκε και σχεδιάστηκε! Κάθε άλλη χρήση θεωρείται μη ενδεδειγμένη!
• Το σύστημα ανοίγματος γκαραζόπορτας προορίζεται αποκλειστικά για παλμική λειτουργία τμηματικών και μονοκόμματων πορτών με ελατήρια εξισορρόπησης.
• Το σύστημα ανοίγματος γκαραζόπορτας είναι κατάλληλο για χρήση αποκλειστικά σε ιδιωτικούς / μη επαγγελματικούς χώρους.
• Το σύστημα ανοίγματος γκαραζόπορτας είναι κατάλληλο για χρήση αποκλειστικά σε στεγνούς χώρους.
• Συστήματα πόρτας που διαθέτουν μόνο μία προστατευτική διάταξη (π.χ. διακοπή ισχύος) επιτρέπεται να λειτουργούν μόνο εντός του οπτικού πεδίου του χρήστη.
• Το σύστημα ανοίγματος γκαραζόπορτας δεν επιτρέπεται να χρησιμοποιείται σε πόρτες που δεν διαθέτουν προστασία έναντι ππώσης.
• Το σύστημα ανοίγματος γκαραζόπορτας δεν επιτρέπεται να βρίσκεται σε συνεχή λειτουργία.
• Σε περίπτωση ζημιών λόγω μη τήρησης των συγκεκριμένων υποδείξεων ασφαλείας παύει να ισχύει κάθε αξίωση εγγύησης. Για επακόλουθες ζημιές δεν αναλαμβάνουμε καμία ευθύνη!

ΕΞΕΙΔΙΚΕΥΣΗ ΤΟΥ ΥΠΕΥΘΥΝΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ

Η συναρμολόγηση, η θέση σε λειτουργία, η συντήρηση και η επισκευή επιτρέπεται να πραγματοποιούνται μόνο από εξειδικευμένο άτομο / εξειδικευμένη επιχείρηση και σύμφωνα με το παρόν εγχειρίδιο.

• Το σύστημα ανοίγματος γκαραζόπορτας έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τους τοπικούς κανονισμούς. Ο υπεύθυνος εγκατάστασης πρέπει να είναι εξοικειωμένος με τους τοπικούς κανονισμούς σχετικά με την εγκατάσταση του συστήματος ανοίγματος γκαραζόπορτας.
• Ανειδίκευτο προσωπικό ή άτομα τα οποία δεν γνωρίζουν τα πρότυπα εργασιακής προστασίας για αυτόματες πόρτες και θύρες δεν επιτρέπεται σε καμία περίπτωση να πραγματοποιούν εγκαταστάσεις ή παρεμβάσεις στο σύστημα ανοίγματος γκαραζόπορτας.
• Άτομα τα οποία αγνοούν τα ισχύοντα πρότυπα ασφαλείας για την εγκατάσταση και τη συντήρηση είναι υπεύθυνα για τυχόν ζημιές, τραυματισμούς, έξοδα, δαπάνες ή απαιτήσεις που προκύπτουν από τη μη συμμόρφωση με τα πρότυπα ασφαλείας.

ΠΡΙΝ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

• Το σύστημα ανοίγματος γκαραζόπορτας δεν έχει σχεδιαστεί για λειτουργία σε πόρτες βαρέως τύπου.
• Ελέγξτε αν η πόρτα ανοίγει και κλείνει εύκολα με το χέρι.
• Ελέγξτε αν τα ελατήρια εξισορρόπησης έχουν εγκατασταθεί σωστά ανυψώνοντας την πόρτα κατά ένα μέτρο περίπου και στη συνέχεια απελευθερώνοντάς την. Σε αυτήν τη θέση η πόρτα δεν επιτρέπεται να μετακινείται ούτε προς τα κάτω ούτε προς τα πάνω.
  Η ρύθμιση του ελατηρίου εξισορρόπησης στο σύστημα ανοίγματος γκαραζόπορτας επιτρέπεται να πραγματοποιείται μόνο από εξειδικευμένο άτομο.
  ■ Η οροφή του γκαράζ θα πρέπει να είναι κατάλληλη για τη συναρμολόγηση του συστήματος ανοίγματος γκαραζόπορτας. Πρέπει να πραγματοποιηθεί έλεγχος για την ανάγκη χρήσης επιπτλέον εξαρτημάτων στερέωσης.

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΣΧΕΤΙΚΑ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

• Κατά την εκτέλεση εργασιών συναρμολόγησης πρέπει να δίνεται προσοχή στην τήρηση όλων των ισχυόντων κανονισμών περί ασφάλειας στο χώρο εργασίας καθώς και όλων των ισχυόντων κανονισμών σχετικά με τη λειτουργία ηλεκτρικών συσκευών. Σε αυτήν την περίπτωση είναι απαραίτητη η τήρηση των απαιτούμενων εθνικών οδηγιών.
• Τηρείτε τις οδηγίες και τις υποδείξεις του παρόντος εγχειριδίου οδηγιών συναρμολόγησης. Εάν δεν είστε βέβαιοι για την εγκατάσταση επικοινωνήστε με την υπηρεσία εξυπηρέτησης πελατών (βλ. πίσω σελίδα).
• Ενδεχόμενοι κίνδυνοι σύμφωνα με το DIN EN 13241-1 αποφεύγονται μέσω της συναρμολόγησης σύμφωνα με το παρόν εγχειρίδιο.
• Οι ηλεκτρικές συνδέσεις θα πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο ηλεκτρολόγο.
  Η πόρτα του γκαράζ πρέπει να είναι ισορροπημένη. Οι ακίνητες ή δυσκίνητες πόρτες πρέπει να επισκευάζονται. Σε μια μη ισορροπημένη κατάσταση, οι γκαραζόπορτες, τα ελατήρια πόρτας, τα καλώδια, οι δίσκοι, τα στηρίγματα και οι ράγες βρίσκονται υπό εξαιρετικά υψηλή τάση, γεγονός που μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Μην προσπαθήσετε να χαλαρώσετε, να μετακινήσετε ή να ισιώσετε την πόρτα. Αναζητήστε κάποιον κατάλληλο τεχνικό.
  Για γκαράζ χωρίς πρόσθετη πρόσβαση απαιτείται ένα σύστημα απεμπλοκής εκτάκτου ανάγκης με περιστρεφόμενη λαβή (αρ. πρ.: 60553) ή μια κλειδαριά απεμπλοκής εκτάκτου ανάγκης (αρ. πρ.: 60511/60513). Αυτές οι διατάξεις αποτρέπουν πιθανό αποκλεισμό στο γκαράζ σε περίπτωση βλάβης ή διακοπής ρεύματος.
• Πριν από την εγκατάσταση του συστήματος ανοίγματος γκαραζόπορτας αφαιρέστε τους υπάρχοντες μηχανισμούς κλειδώματος και τις κλειδαριές, σύμφωνα με τις οδηγίες συναρμολόγησης, έτσι ώστε να μην επηρεαστεί η χρήση του συστήματος ανοίγματος γκαραζόπορτας.
  Εγκαταστήστε όλα τα προαιρετικά στοιχεία χειρισμού (π.χ. διακόπτης κλειδί (αρ. πρ.: 25101/25103, 25102/25104) ή διακόπτης τοίχου (αρ. πρ.: 60060/60061)) σε ύψος τουλάχιστον 1,5 m και εντός του οπτικού πεδίου της γκαραζόπορτας, αλλά μακριά από κινούμενα μέρη και σε σημείο όπου δεν φτάνουν παιδιά.
  ▪ Τοποθετήστε την προειδοποιητική υπόδειξη έναντι εγκλωβισμού σε ένα καλά ορατό σημείο ή κοντά στον διακόπτη.
• Τοποθετήστε το αυτοκόλλητο με τις οδηγίες για χειροκίνητη απεμπλοκή κοντά στο σύστημα ανοίγματος γκαραζόπορτας.
  ■ Πριν θέσετε σε λειτουργία το σύστημα ανοίγματος γκαραζόπορτας βεβαιωθείτε ότι δεν υπάρχουν εμπόδια στη διαδρομή της πόρτας.
  ▪ Διαβάσετε προσεκτικά τις οδηγίες.
• Κατά τη συναρμολόγηση τηρείτε τις ελάχιστες αποστάσεις ανάλογα με τα σχέδια.

■ Σκόνη διάτρησης, ρύποι ή ρινίσματα δεν επιτρέπεται να εισέρχονται στην κεφαλή κίνησης της γκαραζόπορτας ή στο σύστημα ραγών. Κατά τη διάρκεια των εργασιών συναρμολόγησης καλύψτε αυτά τα μέρη προσεκτικά.

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

• Ελέγξτε την ηλεκτρική σύνδεση. Οι τιμές πρέπει να συμφωνούν με τις τιμές στο παρόν εγχειρίδιο οδηγιών χειρισμού. Οι συγκεκριμένες πληροφορίες βρίσκονται στην ετικέτα χαρακτηριστικών του συστήματος ανοίγματος γκαραζόπορτας.
  ■ Η ηλεκτρική σύνδεση στο γκαράζ πρέπει να συμμορφώνεται με τους τοπικούς κανονισμούς.
• Ελέγξτε τις λειτουργίες ασφαλείας του συστήματος ανοίγματος γκαραζόπορτας ως εξής:

Τοποθετήστε ένα αντικείμενο ύψους περίπου 50mm (π.χ. ένα κομμάτι ξύλου) κάτω από την κύρια ακμή κλεισίματος της γκαραζόπορτας. Αφήστε την πόρτα να κλείσει. Όταν η πόρτα αγγίξει το εμπόδιο, η κίνηση της γκαραζόπορτας πρέπει να αντιστραφεί και το αντικείμενο να απελευθερωθεί.

Για επιπλέον ασφάλεια χρησιμοποιήστε προαιρετικά ένα φωτοκύτταρο (αρ. πρ.: 60030/60031) και ελέγχετε τακτικά το σύστημα ασφαλείας αντιστροφής.
■ Μετά την αναγνωριστική διαδρομή πρέπει να ελέγχεται η διάταξη ασφαλείας (ανίχνευση εμποδίων με διακοπή ισχύος, φωτοκύτταρο).
- H Alfred Schellenberg GmbH απαγορεύει τη θέση σε λειτουργία του τελικού προϊόντος ή του συνδυασμού μέχρις ότου διαπιστωθεί η συμμόρφωση του τελικού προϊόντος ή του συνδυασμού συστήματος ανοίγματος γκαραζόπορτας και γκαραζόπορτας με τα ισχύοντα πρότυπα, προδιαγραφές ή κατευθυντήριες γραμμές. Σε περίπτωση αμφιβολίας πρέπει να ενεργοποιηθεί κάποιος τεχνικός εξειδικευμένος στη συναρμολόγηση.

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

• Ένα σύστημα ασφαλείας με εμπόδια που δεν λειτουργεί ομαλά μπορεί να οδηγήσει σε υλικές ζημιές, σοβαρούς τραυματισμούς ή ακόμα και στο θάνατο.
• Βεβαιωθείτε ότι η γκαραζόπορτα έχει ανοίξει πλήρως και βρίσκεται σε κατάσταση ηρεμίας προτού εισέλθετε ή εξέλθετε από το γκαράζ.
• Αφού εγκαταλείψετε το γκαράζ βεβαιωθείτε ότι η γκαραζόπορτα έχει κλείσει πλήρως.
• Κατά τη χρήση του συστήματος απεμπλοκής έκτακτης ανάγκης, λάβετε υπόψη ότι η ανοιχτή γκαραζόπορτα μπορεί να πέσει ξαφνικά λόγω αδύναμων ή σπασμένων ελατηρίων.
  ■ Μην αφήνετε παιδιά να παίζουν με το σύστημα ανοίγματος γκαραζόπορτας και τα τηλεχειριστήρια. Τα τηλεχειριστήρια πρέπει να φυλάσσονται μακριά από παιδιά.
• Παρατηρείτε την κινούμενη πόρτα. Δεν επιτρέπεται να βρίσκεται κανείς στην περιοχή κινδύνου της γκαραζόπορτας μέχρι να ανοίξει ή να κλείσει πλήρως η πόρτα.
• Σε περίπτωση που το σύστημα ανοίγματος γκαραζόπορτας διαθέτει μόνο μία διάταξη ασφαλείας λειτουργήστε το μόνο εφόσον βρίσκεται εντός του οπτικού σας πεδίου.
  ■ Μην στέκεστε ποτέ κάτω από μια ανοιχτή πόρτα.
  ■ Μην αγγίζετε ποτέ τις ράγες οδήγησης ενώ η πόρτα βρίσκεται σε κίνηση.
• Μην εφαρμόζετε ποτέ τάση δικτύου (230 V / 50 Hz) στους ακροδέκτες σύνδεσης του συστήματος ανοίγματος γκαραζόπορτας.
• Υπάρχει πιθανότητα ανεπιθύμητης λανθασμένης ενεργοποίησης του τηλεχειριστηρίου, και ως εκ τούτου ανεπιθύμητης κίνησης της πόρτας, όταν αυτό φυλάσσεται στην τσέπη ή σε κάποια τσάντα.

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΣΥΝΤΗΡΗΣΗ, ΤΗΝ ΕΠΙΣΚΕΥΗ ΚΑΙ ΤΟΝ ΚΑΘΑΡΙΣΜΟ

Κατά τον καθαρισμό, τη συντήρηση και την αντικατάσταση εξαρτημάτων το σύστημα ανοίγματος γκαραζόπορτας πρέπει να αποσυνδέεται από το ηλεκτρικό δίκτυο.

• Ελέγχετε τακτικά την εγκατάσταση. Ελέγξτε ειδικά τα καλώδια, τα ελατήρια και τα στηρίγματα για σημάδια φθοράς, βλάβες ή ανισορροπία. Μην χρησιμοποιείτε το σύστημα ανοίγματος γκαραζόπορτας όταν απαιτείται επισκευή ή αλλαγή κάποιας ρύθμισης.
• Τα παιδιά δεν επιτρέπεται να πραγματοποιούν εργασίες καθαρισμού ή επισκευής στο σύστημα ανοίγματος γκαραζόπορτας χωρίς επίβλεψη.

• Οποιαδήποτε αναγκαία προσαρμογή επιτρέπεται να πραγματοποιείται μόνο από εξειδικευμένο άτομο.

• Ελέγχετε τη λειτουργία απεμπλοκής εκτάκτου ανάγκης σε μηνιαία βάση.

• Σε περίπτωση βλάβης ο έλεγχος/επισκευή πρέπει να ανατεθεί άμεσα σε κάποιο εξειδικευμένο άτομο.
• Σε περίπτωση βλάβης στο καλώδιο τροφοδοσίας, αυτό πρέπει να αντικατασταθεί από εξειδικευμένο ηλεκτρολόγο.

ΟΡΟΙ ΕΓΓΥΗΣΗΣ

Εγγυόμαστε ότι τα προϊόντα μας είναι απαλλαγμένα από υλικά και κατασκευαστικά ελαττώματα. Εξαιρούνται από την εγγύηση

βλάβες που προκαλούνται από:

■ τη συνήθη φθορά λόγω χρήσης
■ μη ενδεδειγμένη συναρμολόγηση, σύνδεση, χειρισμό ή μεταχείριση
■ ανωτέρα βία ή άλλες εξωτερικές επιδράσεις
■ μη ενδεδειγμένη συντήρηση και επισκευή από τρίτους
■ τεχνικές αλλαγές από τρίτους

Σε περίπτωση που χρειαστεί να κάνετε χρήση της εγγύησης, ανάλογα με την επιλογή μας, θα επισκευάσουμε το προϊόν ή θα προχωρήσουμε σε αντικατάσταση με κάποιο ισοδύναμο προϊόν SCHELLENBERG. Η περίοδος εγγύησης δεν επεκτείνεται μετά από αντικατάσταση ή επισκευή της συσκευής! Απαραίτητη προϋπόθεση για την αξίωση της εγγύησης αποτελεί η παρουσίαση της απόδειξης αγοράς. Κατά την καταχώρηση της συσκευής για την αξίωση εγγύησης, συμπεριλάβετε ένα αντίγραφο της απόδειξης καθώς και μια περιγραφή του ελαττώματος που προέκυψε.

Η περίοδος εγγύησης για το προϊόν της Schellenberg που αγοράσατε είναι 2 χρόνια και ξεκινά από την ημερομηνία αγοράς του προϊόντος σας. Αυτή η εγγύηση κατασκευαστή δεν επηρεάζει τις νόμιμες αξιώσεις εγγύησης, τις οποίες δικαιούστε ως καταναλωτής έναντι του πωλητή σύμφωνα με την ισχύουσα νομοθεσία, συμπεριλαμβανομένων των ειδικών διατάξεων προστασίας για τον καταναλωτή. Η εγγύηση κατασκευαστή δεν ακυρώνει όύτε περιορίζει τη νόμιμη εγγύηση.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΕ

Το σύστημα ανοίγματος γκαραζόπορτας ( 60920, 60926) συμμορφώνεται με τις ισχύουσες απαιτήσεις των ευρωπαϊκών και εθνικών οδηγιών. Η συμμόρφωση επιβεβαιώθηκε. Το πλήρες κείμενο της δήλωσης συμμόρφωσης της ΕΕ είναι διαθέσιμο στην παρακάτω διεύθυνση: http://www.schellenberg.de (στοιχείο μενού "Service" στο Download-Center).

Επιπλέον, το συγκεκριμένο σύστημα ανοίγματος γκαραζόπορτας συνοδεύεται από μια τρέχουσα δήλωση συμμόρφωσης ΕΕ.

Na μην απορρίπτεται στα οικιακά απορρίμματα! Το σύστημα ανοίγματος γκαραζόπορτας είναι ανακυκλώσιμο και μπορεί να παραδοθεί σε εγκαταστάσεις ανακύκλωσης ή σε κάποιο σημείο συλλογής για ηλεκτρικά οικιακά απορρίμματα.

Οδηγία περί μηχανημάτων 2006/42/ΕΚ Οδηγία σχετικά με τον ραδιοεξοπλισμό RED 2014/53/ΕΕ Οδηγία RoHS 2011/65/ΕΕ Οδηγίας ΗΜΣ 2014/30/ΕΕ

ΥΠΟΜΝΗΜΑ ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΠΕΡΙΕΧΟΜΕΝΟ ΤΗΣ ΣΥΣΚΕΥΑΣΙΑΣ

Α Ράγες συμπεριλ. αλυσίδας	ΙΑ Στήριγμα για ράγες
Β Ράγες σύνδεσης	ΙΒ Γωνία στερέωσης οροφής
Γ Ράγες μεσαιου μεγέθους	ΙΓ Εξαγωνική βίδα Μ6
Δ Τελικές ράγες	ΙΔ Εξάρτημα στερέωσης πόρτας
Ε Στήριγμα τοίχου	ΙΕ Βραχίονας πόρτας (ράβδος σύζευξης)
ΣΤ Σύστημα ανοίγματος γκαραζόπορτας	ΙΣΤ "Κοντός" πείρος με κεφαλή και κοπίλια
Ζ Προσαρμογέας μηχανισμού μετάδοσης κίνησης	ΙΖ Συρματόσχοινο χειροκίνητης απεμπλοκής πόρτας
Η Αναβολέας	ΙΗ Πάνω τελικός αναστολέας (Limit Block)
Θ Εξαγωνικό παξιμάδι Μ6	ΙΘ Βίδες διάτρησης
Ι "Μακρύς" πείρος με κεφαλή και κοπίλια	Κ Τηλεχειριστήριο

Τα υλικά στερέωσης για την πόρτα και τον τοίχο δεν περιλαμβάνονται στη συσκευασία.

TEXNIKA ΣΤΟΙΧΕΙΑ

Ενέργεια DRIVE
Κωδ. 60920, 60926
Τάση λειτουργίας 220 V - 240 V AC 50/60 Hz
Ονομαστική ισχύς 200 W
Ισχύς σε κατάσταση αναμονής 5 W
Μέγιστη δύναμη 500 N
Ταχύτητα 0,15 m/δευτ.
Φωτισμός LED 12 V DC
Διάρκεια φωτισμού 3 λεπτά
Κωδικοποίηση Rolling Code
Ραδιοσυχνότητα 433,92 MHz
Ισχύς εκπομπής μη αποτελεσματική εκπεμπόμενη ισχύς μετάδοσης λόγω μονόδρομης ραδιοεπικοινωνίας
Θερμοκρασία περιβάλλοντος	-20°C έως +40°C
Μέγ. μέγεθος πόρτας	9 m^2
Τύπος προστασίας	IP 20. Μόνο για στεγνούς εσωτερικούς χώρους.
Κλάση προστασίας

Τηλεχειριστήριο

Κωδ. 60853
Μοντέλο / Τύπος	Τηλεχειριστήριο DRIVE 4-καναλιών
Ραδιοσυχνότητα 433,92 MHz
Ισχύς εκπομπής μέγ 10 dBm / 10 mW
Τροφοδοσία τάσης	12 V DC
Τύπος μπαταρίας	23 A (αλκαλική μπαταρία)
Τύπος προστασίας	IP 20. Μόνο για στεγνούς χώρους.
Θερμοκρασία περιβάλλοντος	-10°C έως +55°C

içİNDEKİLER DİZİNİ

GR Ωθήστε την γκαραζόπορτα στην υψηλότερη δυνατή τελική θέση. Προσοχή, αν η διαδρομή των κυλίνδρων της γκαραζόπορτας δεν είναι ασφαλισμένη, η πόρτα μπορεί να πέσει!

GR Πατήστε και τα δύο κουμπιά ταυτόχρονα για 2 δευτερόλεττα.

GR Πατήστε το κουμπί «Set» και κρατήστε το πατημένο. Εν τω μεταξύ συνδέστε το βύσμα του συστήματος ανοίγματος γκαραζόπορτας στην πρίζα.
