Typ produktu	Napęd do bramy garażowej
Marka	Schellenberg
Model	Drive Action
Referencje	60920, 60926
Napięcie robocze	220-240 V AC, 50/60 Hz
Moc nominalna	200 W
Moc w stanie czuwania	5 W
Maksymalna siła	500 N
Prędkość	0,15 m/s
Oświetlenie wbudowane	LED 12 V DC
Czas świecenia	3 minuty
Kodowanie	Rolling Code
Częstotliwość radiowa	433,92 MHz
Temperatura pracy	-20°C do +40°C
Maksymalna powierzchnia bramy	9 m²
Stopień ochrony	IP 20 (pomieszczenia suche)
Nadajnik ręczny	4 kanały, 433,92 MHz, bateria 23A
Typ kompatybilnej bramy	Bramy segmentowe i uchylne z kompensacją sprężynową
Odblokowanie awaryjne	Tak, ręczne za pomocą linki
Gwarancja	2 lata

Często zadawane pytania - Drive Action Schellenberg

Jaki typ bramy może obsługiwać napęd Drive Action?

Napęd Drive Action jest przeznaczony do bram segmentowych i uchylnych z kompensacją sprężynową, do użytku prywatnego w pomieszczeniach suchych.

Jak zamontować napęd na suficie?

Montaż na suficie wymaga zamocowania szyny i napędu zgodnie z dostarczonymi planami. Użyj wsporników ściennych i odpowiednich elementów mocujących. Upewnij się, że sufit jest wystarczająco wytrzymały i zachowane są odległości bezpieczeństwa.

Jak zaprogramować nadajnik ręczny?

Naciśnij jednocześnie dwa przyciski nadajnika przez 2 sekundy, a następnie przytrzymaj przycisk 'Set' podczas podłączania napędu. Zwolnij przycisk po 2 sekundach. Programowanie jest zakończone.

Co zrobić w przypadku przerwy w dostawie prądu lub awarii?

Użyj ręcznego odblokowania awaryjnego: pociągnij za czerwony przewód, aby odłączyć bramę od napędu. Będziesz mógł wtedy ręcznie otwierać lub zamykać bramę. Uwaga, brama może opaść, jeśli sprężyny są uszkodzone.

Jak wyregulować końce biegu?

Ustaw bramę w żądanej pozycji górnej, a następnie wyreguluj górny ogranicznik krańcowy (R) na szynie. Zrób to samo dla pozycji dolnej. Po regulacji wykonaj pełny cykl, aby sprawdzić działanie.

Jakie są podstawowe środki ostrożności?

Przed jakąkolwiek interwencją odłącz urządzenie. Dzieci i osoby niekwalifikowane nie powinny obsługiwać napędu. Regularnie sprawdzaj wykrywanie przeszkód: umieść przedmiot o wysokości 50 mm pod bramą, brama powinna zmienić kierunek. Zainstaluj opcjonalnie fotokomórkę.

Jak przetestować wykrywanie przeszkód?

Umieść sztywny przedmiot o wysokości około 50 mm (np. drewniany klin) pod krawędzią zamykającą. Rozpocznij zamykanie. Brama powinna zatrzymać się i zmienić kierunek po napotkaniu przeszkody. Jeśli tak się nie stanie, sprawdź ustawienia i skontaktuj się z serwisem.

Jaka regularna konserwacja jest wymagana?

Sprawdzaj co miesiąc prawidłowe działanie bramy i odblokowania awaryjnego. Czyść powierzchnię zewnętrzną suchą szmatką. Kontroluj wzrokowo przewody, sprężyny i mocowania. Nie wymaga specjalnej konserwacji, jeśli jest używany w suchych pomieszczeniach.

Czy mogę podłączyć dodatkowe akcesoria?

Tak, napęd umożliwia podłączenie opcjonalnie fotokomórki, przełącznika ściennego, wyłącznika kluczykowego, dodatkowego oświetlenia garażu, urządzenia do otwierania przez smartfon lub kontaktu furtki. Przestrzegaj instrukcji podłączenia.

Jak usunąć nadajnik ręczny?

Aby usunąć wszystkie zapamiętane nadajniki, przytrzymaj przycisk 'Set' przez 10 sekund, aż dioda zacznie migać. Wszystkie kody zostaną usunięte. Następnie możesz ponownie zaprogramować żądane nadajniki.

INSTRUKCJA OBSŁUGI Drive Action Schellenberg

Bezpieczeństwo i wskazówki 30

Ogólne wskazówki bezpieczeństwa 30

Zastosowanie zgodne z przeznaczeniem 30

Kwalifikacje instalatora 30

Przed montażem 31

Wskazówki bezpieczeństwa dotyczące montażu 31

Wskazówki bezpieczeństwa dotyczące uruchamiania 31

Wskazówki bezpieczeństwa dotyczące eksploatacji 32

Wskazówki bezpieczeństwa dotyczące konserwacji, naprawy i czyszczenia 32

Warunki gwarancji 32

Deklaracja zgodności UE 33

Legenda do zakresu dostawy 34

Dane techniczne 34

Wymagane narzędzia 185

Zakres dostawy 185

A Montaż 186

A1 Montaż szyn 186

A2 Montaż do stropu 188

A3 Montaż bramy 194

B Uczenie nadajnika ręcznego 199

B1 Sterownik bramy 199

B2 Osobny sterownik światła 202

C Ustawienie położenia krańcowego 206

C1 Zatrzymanie bezpieczeństwa podczas ustawiania położenia krańcowego 208

D Akcesoria opcjonalne 208

D1 Przyłącze zapory świetlnej 209

D2 Przyłącze przycisku ściennego / przełącznika kluczykowego ......209

D3 Przyłącze dodatkowego oświetlenia garażu 210

D4 Przyłącze sterowanego smartfonem mechanizmu otwierania bramy 210

D5 Przyłącze włącznik drzwi serwisowych 210

E Usuwanie nadajnika ręcznego 211

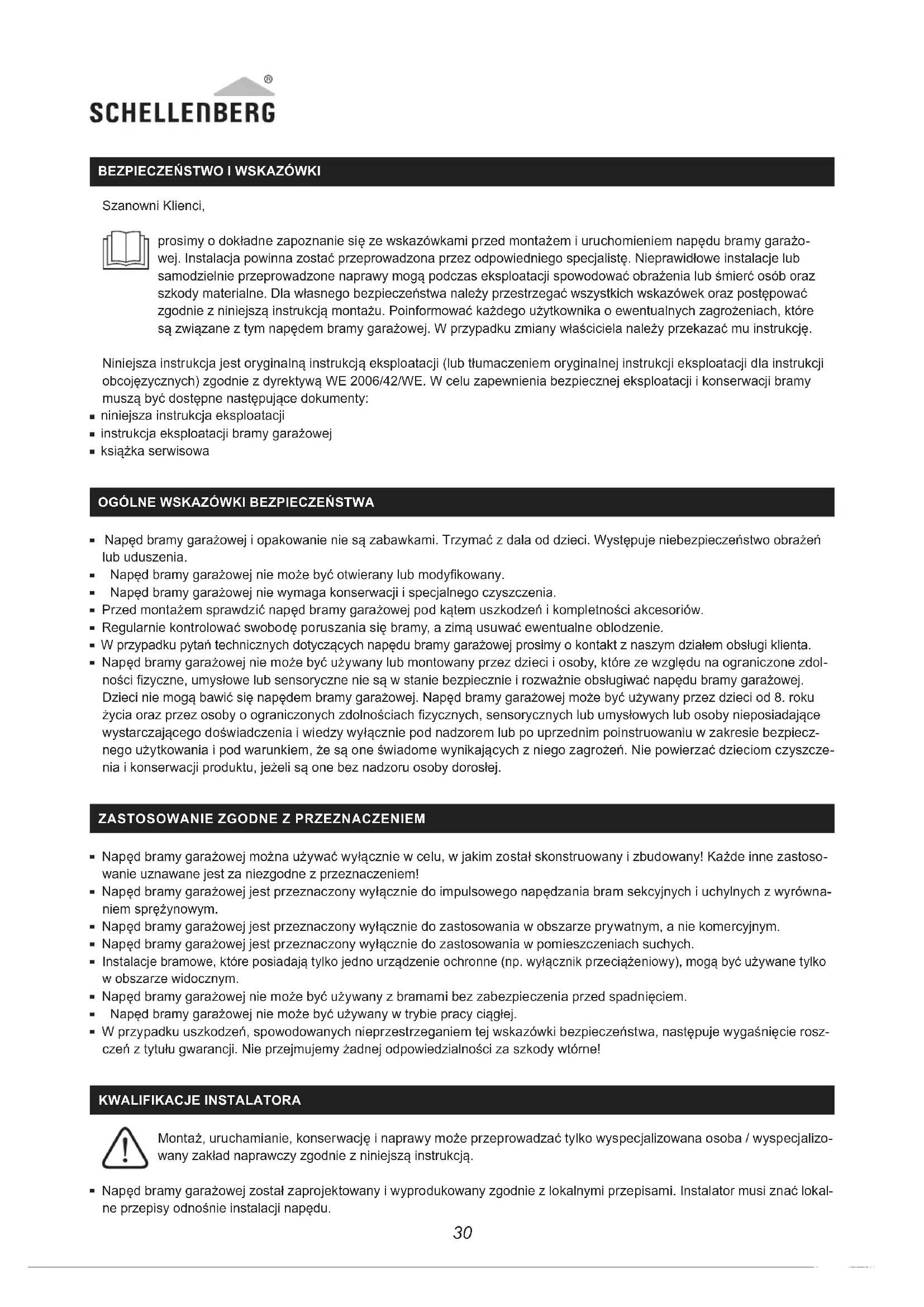

BEZPIECZEŃSTWO I WSKAZÓWKI

Szanowni Klienci,

prosimy o dokładne zapoznanie się ze wskazówkami przed montażem i uruchomieniem napędu bramy garażowej. Instalacja powinna zostać przeprowadzona przez odpowiedniego specjalistę. Nieprawidłowe instalacje lub samodzielnie przeprowadzone naprawy mogą podczas eksploatacji spowodować obrażenia lub śmierć osób oraz szkody materialne. Dla własnego bezpieczeństwa należy przestrzegać wszystkich wskazówek oraz postępować zgodnie z niniejszą instrukcją montażu. Poinformować każdego użytkownika o ewentualnych zagrożeniach, które są związane z tym napędem bramy garażowej. W przypadku zmiany właściciela należy przekazać mu instrukcję.

Niniejsza instrukcja jest oryginalną instrukcją eksploatacji (lub tłumaczeniem oryginalnej instrukcji eksploatacji dla instrukcji obcojęzycznych) zgodnie z dyrektywą WE 2006/42/WE. W celu zapewnienia bezpiecznej eksploatacji i konserwacji bramy muszą być dostępne następujące dokumenty:

■ niniejsza instrukcja eksploatacji
■ instrukcja eksploatacji bramy garażowej
■ książka serwisowa

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

• Napęd bramy garażowej i opakowanie nie są zabawkami. Trzymać z dala od dzieci. Występuje niebezpieczeństwo obrażeń lub uduszenia.
• Napęd bramy garażowej nie może być otwierany lub modyfikowany.
• Napęd bramy garażowej nie wymaga konserwacji i specjalnego czyszczenia.
• Przed montażem sprawdzić napęd bramy garażowej pod kątem uszkodzeń i kompletności akcesoriów.
• Regularnie kontrolować swobodę poruszania się bramy, a zimą usuwać ewentualne oblodzenie.
• W przypadku pytań technicznych dotyczących napędu bramy garażowej prosimy o kontakt z naszym działem obsługi klienta.
• Napęd bramy garażowej nie może być używany lub montowany przez dzieci i osoby, które ze względu na ograniczone zdolności fizyczne, umysłowe lub sensoryczne nie są w stanie bezpiecznie i rozważnie obsługiwać napędu bramy garażowej. Dzieci nie mogą bawić się napędem bramy garażowej. Napęd bramy garażowej może być używany przez dzieci od 8. roku życia oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające wystarczającego doświadczenia i wiedzy wyłącznie pod nadzorem lub po uprzednim poinstruowaniu w zakresie bezpiecznego użytkowania i pod warunkiem, że są one świadome wynikających z niego zagrożeń. Nie powierzać dzieciom czyszczenia i konserwacji produktu, jeżeli są one bez nadzoru osoby dorosłej.

ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM

• Napęd bramy garażowej można używać wyłącznie w celu, w jakim został skonstruowany i zbudowany! Każde inne zastosowanie uznawane jest za niezgodne z przeznaczeniem!
• Napęd bramy garażowej jest przeznaczony wyłącznie do impulsowego napędzania bram sekcyjnych i uchylnych z wyrównaniem sprężynowym.
• Napęd bramy garażowej jest przeznaczony wyłącznie do zastosowania w obszarze prywatnym, a nie komercyjnym.
• Napęd bramy garażowej jest przeznaczony wyłącznie do zastosowania w pomieszczeniach suchych.
• Instalacje bramowe, które posiadają tylko jedno urządzenie ochronne (np. wyłącznik przeciążeniowy), mogą być używane tylko w obszarze widocznym.
• Napęd bramy garażowej nie może być używany z bramami bez zabezpieczenia przed spadnięciem.
• Napęd bramy garażowej nie może być używany w trybie pracy ciągłej.
• W przypadku uszkodzeń, spowodowanych nieprzestrzeganiem tej wskazówki bezpieczeństwa, następuje wygaśnięcie roszczeń z tytułu gwarancji. Nie przejmujemy żadnej odpowiedzialności za szkody wtórne!

KWALIFIKACJE INSTALATORA

Montaż, uruchamianie, konserwację i naprawy może przeprowadzać tylko wyspecjalizowana osoba / wyspecjalizowany zakład naprawczy zgodnie z niniejszą instrukcją.

- Napęd bramy garażowej został zaprojektowany i wyprodukowany zgodnie z lokalnymi przepisami. Instalator musi znać lokalne przepisy odnośnie instalacji napędu.

• Niewykwalifikowany personel lub osoby, które nie znają standardów bezpieczeństwa pracy w zakresie automatycznych drzwi i bram, nie mogą w żadnym przypadku przeprowadzać instalacji lub ingerować w napęd.
• Osoby, które nie będą przestrzegać obowiązujących norm bezpieczeństwa w zakresie instalacji i konserwacji, ponoszą odpowiedzialność za powstałe szkody, obrażenia, koszty, wydatki lub roszczenia, które wynikają z nieprzestrzegania norm bezpieczeństwa.

PRZED MONTAZEM

■Napęd bramy garażowej nie może być używany z ciężko poruszającymi się bramami.

■Sprawdzić, czy bramę da się z łatwością otworzyć i zamknąć ręcznie.

• Sprawdzić prawidłowe ustawienie sprężyn wyrównawczych poprzez uniesienie bramy na ok. jeden metr i jej puszczenie. Brama w tej pozycji nie może przemieścić się ani w górę, ani w dół.
• Tylko specjalista może regulować ustawienie sprężyn wyrównawczych przy bramie garażowej.
• Strop garażu musi nadawać się do montażu napędu bramy garażowej. Sprawdzić, czy konieczne jest zastosowanie dodatkowych elementów mocujących.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE MONTAŻU

• Podczas prac montażowych należy przestrzegać wszystkich obowiązujących przepisów BHP oraz dotyczących eksploatacji urządzeń elektrycznych. Należy koniecznie przestrzegać stosownych przepisów krajowych.
• Przestrzegać wskazówek z niniejszej instrukcji montażu. W razie wątpliwości podczas instalacji należy skontaktować się z naszym działem obsługi klienta (patrz tylna okładka).
• Uniknięcie potencjalnych zagrożeń w sensie normy DIN EN 13241-1 jest możliwe przez montaż zgodnie z niniejszą instrukcją.
• Przyłącza elektryczne mogą być wykonywane wyłącznie przez specjalistę elektryka.
• Brama garażowa musi być wyważona. Nieruchoma lub z trudem poruszająca się brama wymaga naprawy. W stanie niewyważonym brama garażowa, sprężyny, przewody, tarcze, uchwyty i prowadnice podlegają ekstremalnemu naprężeniu, co może doprowadzić do obrażeń. Nie próbować samodzielnie luzować, przesuwać i ustawiać bramy. Należy skontaktować się z odpowiednim specjalistą.
  Dla garaży bez dodatkowego wejścia konieczne jest odblokowanie awaryjne pokrętła (nr art.: 60553) lub zamek odblokowania awaryjnego (nr art.: 60511/60513). Te urządzenia pozwalają na swobodne opuszczenie garażu w przypadku usterki bramy lub braku napięcia elektrycznego.
• Przed montażem napędu bramy garażowej usunąć blokady i zamki zgodnie z instrukcją montażu bramy garażowej, aby możliwe było sprawne użycie napędu bramy garażowej.
• Zainstalować opcjonalne elementy obsługi (np. przełącznik kluczykowy (nr art.: 25101/25103, 25102/25104) lub przycisk ścienny (nr art.: 60060/60061)) na wysokości min. 1,5 m i w zasięgu widoku bramy garażowej, ale z dala od ruchomych elementów i poza zasięgiem dzieci.
• Tabliczki ostrzegające przed niebezpieczeństwem zakleszczenia przymocować w dobrze widocznym miejscu lub w pobliżu przełącznika.
• Naklejkę dotyczącą ręcznego odblokowania przymocować w pobliżu napędu bramy garażowej.
• Przed uruchomieniem napędu bramy upewnić się, czy na drodze przemieszczania się bramy nie znajdują się żadne przeszkody.
  ■ Dokładnie przeczytać wskazówki.
• Podczas montażu uwzględnić minimalne odstępy zgodnie z rysunkami.
• Chronić głowicę napędu bramy garażowej i system szyn przed pyłem, zabrudzeniem lub opiłkami. Dokładnie osłonić te elementy przed rozpoczęciem prac montażowych.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE URUCHAMIANIA

• Sprawdzić przyłącze prądu. Jego wartości muszą być zgodne z wartościami podanymi w niniejszej instrukcji obsługi. Te dane znajdują się na tabliczce znamionowej napędu.
• Przyłącze prądu w garażu musi być zgodne z lokalnymi przepisami.
  ■ W następujący sposób sprawdzić funkcje bezpieczeństwa napędu bramy garażowej:

Pod główną krawędź zamykającą bramy podłożyć przedmiot o wysokości ok. 50mm (np. kawałek drewna). Opuścić bramę. Po napotkaniu przez bramę przeszkody napęd musi zacząć obracać się w drugą stronę, aby nie zmiażdzić przeszkody.

• Dla dodatkowego bezpieczeństwa stosować opcjonalną zaporę świetlną (nr art.: 60030/60031) i regularnie kontrolować automatyczny ruch powrotny.
• Po fazie uczenia należy sprawdzić urządzenia zabezpieczające (rozpoznawanie przeszkód z wyłącznikiem przeciążeniowym, zaporą świetlną).
• Firma Alfred Schellenberg GmbH nie zezwala na uruchomienie produktu końcowego lub jego kombinacji do momentu stwierdzenia zgodności produktu końcowego lub kombinacji napędu i bramy garażowej z obowiązującymi normami, specyfikacjami lub wytycznymi. W razie wątpliwości należy skorzystać z pomocy zakładu montażowego.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE EKSPLOATACJI

• Niesprawny system zabezpieczania przed przeszkodami może powodować szkody materialne, poważne obrażenia lub doprowadzić nawet do śmierci.
• Przed wjazdem do garażu i wyjazdem upewnić się, że brama garażowa jest całkowicie otwarta i znajduje się w położeniu spoczynkowym.
• Upewnić się, czy po opuszczeniu garażu brama garażowa jest całkowicie zamknięta.
• W przypadku odblokowania awaryjnego należy pamiętać, że otwarta brama garażowa może nagle opaść z powodu osłabionych lub pękniętych sprężyn.
• Dzieci nie mogą się bawić napędem bramy oraz nadajnikiem ręcznym. Nadajnik ręczny przechowywać w miejscu niedostępnym dla dzieci.
• Obserwować poruszającą się bramę. Nikt nie może przebywać w obszarze zagrożenia bramy garażowej aż do momentu jej całkowitego otwarcia lub zamknięcia.
• Napęd bramy garażowej można używać tylko w polu widzenia, jeśli posiada on tylko jedno urządzenie zabezpieczające.
• Nigdy nie stawać pod otwartą bramą.
• Nigdy nie dotykać prowadnic podczas przemieszczania się bramy.
• Do zacisków przyłączeniowych napędu bramy nigdy nie podłącać napięcia sieciowego (230 V/ 50 Hz).
• Przechowywanie nadajnika ręcznego w kieszeni spodni lub w torebce może doprowadzić do naciśnięcia jego przycisku i tym samym spowodować niepożądane uruchomienie bramy.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE KONSERWACJI, NAPRAWY I CZYSZCZENIA

Podczas czyszczenia, konserwacji i w trakcie wymiany części napęd bramy garażowej musi być odłączony od sieci elektrycznej.

• Regularnie kontrolować instalację. W szczególności sprawdzać przewody, sprężyny i uchwyty pod kątem oznak zużycia, uszkodzenia lub niewyważenia. Nie używać napędu, gdy wymaga on naprawy lub zmiany ustawień.
• Dzieci nie mogą czyścić lub naprawiać napędu bez nadzoru.
• Ewentualne wymagane regulacje może przeprowadzać tylko specjalista.
• Raz w miesiącu sprawdzać działanie funkcji odblokowania awaryjnego.
• W przypadku usterki należy niezwłocznie zlecić specjaliście kontrolę/naprawę.
• Naprawę uszkodzonego sieciowego przewodu przyłączeniowego zlecać wykwalifikowanemu elektrykowi.

WARUNKI GWARANCJI

Gwarantujemy, ze nasze produkty są wolne od błędów materiałowych i produkcyjnych. Gwarancja nie obejmuje szkód, które wynikają z:

■ normalnego zużycia, spowodowanego pracą
- nieprawidłowego montażu, podłączenia, obsługi lub obchodzenia się
■ sił wyższych lub innych czynników zewnętrznych
- nieprawidłowej konserwacji i naprawy przez osoby trzecie
■ modyfikacji technicznych przez osoby trzecie

W przypadku zgłoszenia gwarancyjnego produkt zostanie naprawiony w wybrany przez nas sposób lub wymienimy go na równo warty produkt SCHELLENBERG. Czas wymiany lub naprawiania urządzenia nie powoduje wydłużenia okresu gwarancji. Warunkiem skorzystania z gwarancji jest przedłożenie dowodu zakupu. Do wysyłanego urządzenia dołączyć kopię dowodu zakupu oraz opis usterki.

Okres gwarancji na produkt firmy Schellenberg wynosi 2 lata i rozpoczyna się w dniu jego zakupu. Ta gwarancja producenta nie narusza ustawowych roszczeń z tytułu rękojmi, które mogą przysługiwać Państwu jako konsumentowi w stosunku do sprzedawcy zgodnie z obowiązującym prawem oraz specjalnymi gwarancjami prawnymi dla konsumentów. Gwarancja ta nie wyklucza ani nie ogranicza gwarancji ustawowych.

DEKLARACJA ZGODNOŚCI UE

Napęd bramy garażowej (60920, 60926) spełnia wymogi europejskich i krajowych wytycznych.

Zgodność została udokumentowana. Pełny tekst deklaracji zgodności UE jest dostępny pod adresem:

http://www.schellenberg.de (punkt „Service“ w centrum pobierania).

Dodatkowo do napędu jest dołączona deklaracja zgodności UE.

Nie wyrzucać razem z odpadami domowymi! Napęd bramy garażowej nadaje się do recyklingu i można go oddać do odpowiedniego punktu zbiórki odpadów elektrycznych.

Dyrektywa maszynowa 2006/42/WE

Dyrektywa radiowa RED 2014/53/UE

Dyrektywa RoHS 2011/65/UE

Dyrektywa w sprawie kompatybilności elektromagnetycznej 2014/30/UE

LEGENDA DO ZAKRESU DOSTAWY

A Szyna wraz z łańcuchem
B Szyny łączące
C Szyny środkowe
D Szyna końcowa
E Uchwyt ścienny
F Napęd bramy garażowej
G Adapter napędu
H Pałak
I Nakrętka sześciokątna M6
J „Długi” sworzeń z wieńcem z zawleczką sprężynową
K Uchwyt szyn
L Kątownik mocowanie do stropu
M Śruba z łbem sześciokątnym M6
N Okucie mocowania bramy
O Ramię bramy (drażek łączący)
P „Krótki” sworzeń z wieńcem z zawleczką sprężynową
Q Lina ręcznego odblokowywania bramy
R Górny ogranicznik krańcowy (Limit Block)
S Wkręty
T Nadajnik ręczny

Material do mocowania bramy nie wchodzi w zakres dostawy.

DANE TECHNICZNE
DRIVE Action

Nr art. 60920, 60926
Napięcie robocze 220 V - 240 V AC 50/60 Hz
Moc znamionowa 200 W
Pobór mocy w trybie standby 5 W
Siła maksymalna 500 N
Prędkość 0,15 m/s
Oświetlenie LED 12 V DC
Czas świecenia 3 min
Kodowanie Rolling Code
Częstotliwość radiowa 433,92 MHz
Moc nadawcza Brak promieniowania efektywnej mocy nadawczej z powodu jednokierunkowego odbioru radiowego
Temperatura otoczenia	-20°C do +40°C
Maks. wielkość bramy	9 m^2
Stopień ochrony	IP 20. Tylko do pomieszczeń suchych.
Klasa ochrony

Nadajnik ręczny

Nr art. 60853
Model / Rodzaj	Nadajnik ręczny DRIVE 4-kanałowy
Częstotliwość radiowa 433,92 MHz
Moc nadawcza maks. 10 dBm / 10 mW
Zasilanie napięciem	12 V DC
Typ akumulatora	23 A (akumulator alkaliczny)
Stopień ochrony	IP 20. Tylko do pomieszczeń suchy
Temperatura otoczenia	-10° do +55°C

SOMMARIO

PL Przesunąć bramę garażową w najwyższe położenie krańcowe. Ostrożnie. Gdy droga przemieszczania się rolek bramy garażowej nie jest zabezpieczona, może dojść do spadnięcia bramy!

PL Oba przyciski wcisnąć jednocześnie na 2 sekundy.

PL Nacisnąć przycisk „Set” i go przytrzymać. W tym czasie wetknąć w gniazdko wtyczkę napędu bramy garażowej.
