Drive Action - Autotallin ovi Schellenberg - Ilmainen käyttöohje ja opas

Tuotetyyppi	Automaattiovikoneisto
Merkki	Schellenberg
Malli	Drive Action
Viitenumerot	60920, 60926
Käyttöjännite	220-240 V AC, 50/60 Hz
Nimellisteho	200 W
Valmiusteho	5 W
Maksimivoima	500 N
Nopeus	0,15 m/s
Sisäänrakennettu valaistus	LED 12 V DC
Valaistuksen kesto	3 minuuttia
Koodaus	Rolling Code
Radiotaajuus	433,92 MHz
Käyttölämpötila	-20°C - +40°C
Oven enimmäispinta-ala	9 m²
Suojausluokka	IP 20 (kuivat tilat)
Kannettava lähetin	4 kanavaa, 433,92 MHz, 23A-paristo
Yhteensopiva ovityyppi	Nostoportit ja kääntöovet jousitasapainolla
Hätävapautus	Kyllä, manuaalinen kaapelilla
Takuu	2 vuotta

Usein kysytyt kysymykset - Drive Action Schellenberg

Minkä tyyppisiä ovia Drive Action -automaattiovikoneisto voi käyttää?

Drive Action -automaattiovikoneisto on suunniteltu nostoportteihin ja kääntöoviin, joissa on jousitasapaino, yksityiskäyttöön ja kuiviin tiloihin.

Kuinka automaattiovikoneisto asennetaan kattoon?

Kattoasennuksessa on kiinnitettävä kisko ja automaattiovikoneisto toimitettujen suunnitelmien mukaan. Käytä seinätukia ja sopivia kiinnikkeitä. Varmista, että katto on riittävän vahva ja turvaetäisyyksiä noudatetaan.

Kuinka kannettava lähetin ohjelmoidaan?

Paina lähettimen molempia painikkeita yhtä aikaa 2 sekunnin ajan, pidä sitten 'Set'-painiketta painettuna samalla kun kytket automaattiovikoneiston virran. Vapauta painike 2 sekunnin kuluttua. Ohjelmointi on valmis.

Mitä tehdä sähkökatkon tai vian sattuessa?

Käytä manuaalista hätävapautusta: vedä punaisesta kaapelista irrottaaksesi oven automaattiovikoneistosta. Voit sitten avata tai sulkea oven manuaalisesti. Huomioi, että ovi voi pudota, jos jouset ovat vialliset.

Kuinka pääteasemat säädetään?

Vie ovi haluttuun yläasentoon, säädä sitten yläpääte (R) kiskon kohdalta. Toimi samoin ala-asennon kanssa. Säädön jälkeen suorita täysi sykli tarkistaaksesi toiminnan.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Ennen toimenpiteitä irrota laite verkkovirrasta. Lapset ja kouluttamattomat henkilöt eivät saa käyttää automaattiovikoneistoa. Tarkista säännöllisesti esteentunnistus: aseta 50 mm kokoinen esine oven alle, sen tulee peruuttaa liikesuunta. Asenna mieluiten lisävarusteena saatava valoverho.

Kuinka estetunnistuslaite testataan?

Aseta noin 50 mm korkea jäykkä esine (esim. puukiila) oven sulkeutumisreunan alle. Käynnistä sulkeutuminen. Oven tulee pysähtyä ja peruuttaa liikesuunta kohdatessaan esteen. Jos näin ei tapahdu, tarkista säädöt ja ota yhteyttä huoltoon.

Mitä säännöllistä huoltoa tarvitaan?

Tarkista kuukausittain oven ja hätävapautuksen toiminta. Puhdista ulkopinta kuivalla liinalla. Tarkista silmämääräisesti kaapelit, jouset ja kiinnikkeet. Ei vaadi erityistä huoltoa, jos käytetään kuivissa tiloissa.

Voinko kytkeä lisävarusteita?

Kyllä, automaattiovikoneisto mahdollistaa lisävarusteena valoverhon, seinäkytkimen, avainkytkimen, lisävalaistuksen, älypuhelimen avauslaitteen tai porttikontaktin kytkennän. Noudata kytkentäohjeita.

Kuinka kannettava lähetin poistetaan?

Poistaaksesi kaikki muistissa olevat lähettimet, pidä 'Set'-painiketta painettuna 10 sekuntia, kunnes led vilkkuu. Kaikki koodit poistetaan. Voit sitten ohjelmoida haluamasi lähettimet uudelleen.

KÄYTTÖOHJE Drive Action Schellenberg

- Kinnitage käsitsi avatava tömburi kleebised garaažiukseajami lähedale.

Tarnepakend ei sisalda ukse ja seina kinnitusdetaile.

TEHNILINE TEAVE
DRIVE Action

Turvallisuus ja ohjeet 156

Yleiset turvallisuusohjeet 156

Määräystenmukainen käyttö 156

Asentajan pätevyys 156

Ennen asennusta 157

Asennusta koskevat turvallisuusohjeet 157

Käyttöönottoa koskevat turvallisuusohjeet 157

Käyttöä koskevat turvallisuusohjeet 158

Huoltoa, korjausta ja puhdistusta koskevat turvallisuusohjeet 158

Takuuehdot 158

EU-vaatimustenmukaisuusvakuutus 159

Toimitussisällön kuvaus 160

Tekniset tiedot 160

Tarvittavat työkalut 185

Toimituksen sisältö 185

A Asennus 186

A1 Kiskoasennus 186

A2 Kattoasennus 188

A3 Oven asennus 194

B Käsilähettimen opetus 199

B1 Oven ohjaus 199

B2 Erillinen valo-ohjaus 202

C Pääteasennon asettaminen 206

C1 Hätäpysäytys pääteasennon asettamisen aikana 208

D Lisävarusteena saatavat tarvikkeet 208

D1 Valokennon liitäntä 209

D2 Seinätunnistimen/avainkytkimen liitäntä 209

D3 Autotallin lisävalaistuksen liitäntä 210

D4 Älypuhelimen autotallin oven avaajan liitäntä 210

D5 Käyntioven kosketin liitäntä 210

E Käsilähettimen poistaminen 211

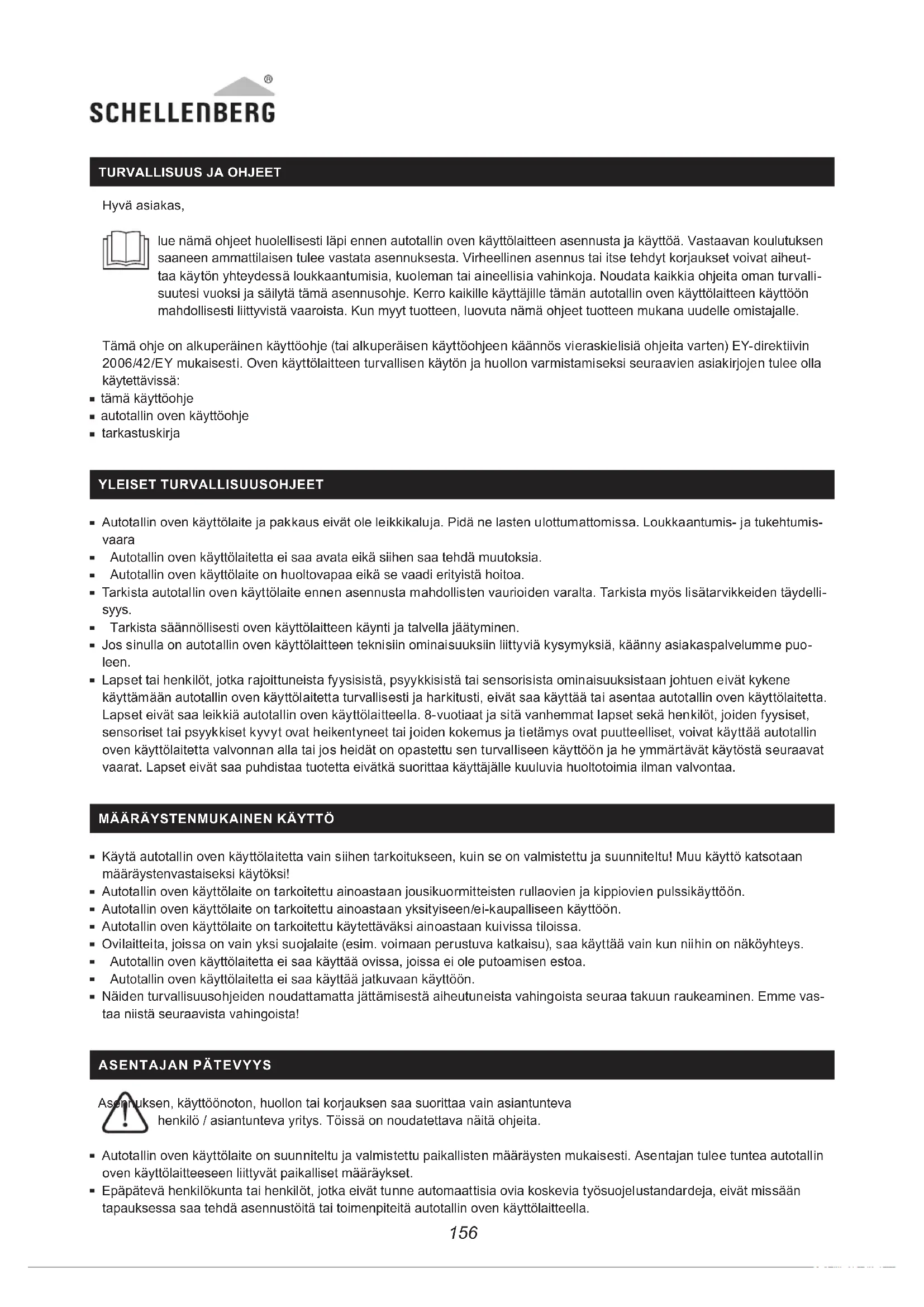

TURVALLISUUS JA OHJEET

Hyvä asiakas,

lue nämä ohjeet huolellisesti läpi ennen autotallin oven käyttölaitteen asennusta ja käyttöä. Vastaavan koulutuksen saaneen ammattilaisen tulee vastata asennuksesta. Virheellinen asennus tai itse tehdyt korjaukset voivat aiheuttaa käytön yhteydessä loukkaantumisia, kuoleman tai aineellisia vahinkoja. Noudata kaikkia ohjeita oman turvalli-suutesi vuoksi ja säilytä tämä asennusohje. Kerro kaikille käyttäjille tämän autotallin oven käyttölaitteen käyttöön mahdollisesti liittyvistä vaaroista. Kun myyt tuotteen, luovuta nämä ohjeet tuotteen mukana uudelle omistajalle.

Tämä ohje on alkuperäinen käyttöohje (tai alkuperäisen käyttöohjeen käännös vieraskielisiä ohjeita varten) EY-direktiivin 2006/42/EY mukaisesti. Oven käyttölaitteen turvallisen käytön ja huollon varmistamiseksi seuraavien asiakirjojen tulee olla käytettävissä:

■ tämä käyttöohje
■ autotallin oven käyttöohje
■ tarkastuskirja

YLEISET TURVALLISUUSOHJEET

• Autotallin oven käyttölaite ja pakkaus eivät ole leikkikaluja. Pidä ne lasten ulottumattomissa. Loukkaantumis- ja tukehtumis-vaara
• Autotallin oven käyttölaitetta ei saa avata eikä siihen saa tehdä muutoksia.
• Autotallin oven käyttölaite on huoltovapaa eikä se vaadi erityistä hoitoa.
• Tarkista autotallin oven käyttölaite ennen asennusta mahdollisten vaurioiden varalta. Tarkista myös lisätarvikkeiden täydellisyyys.
• Tarkista säännöllisesti oven käyttölaitteen käynti ja talvella jäätyminen.
• Jos sinulla on autotallin oven käyttölaitteen teknisiin ominaisuuksiin liittyviä kysymyksiä, käänny asiakaspalvelumme puoleen.
• Lapset tai henkilöt, jotka rajoittuneista fyysisistä, psyykkisistä tai sensorisista ominaisuuksistaan johtuen eivät kykene käyttämään autotallin oven käyttölaitetta turvallisesti ja harkitusti, eivät saa käyttää tai asentaa autotallin oven käyttölaitetta. Lapset eivät saa leikkiä autotallin oven käyttölaitteella. 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai psyykkiset kyvyt ovat heikentyneet tai joiden kokemus ja tietämys ovat puutteelliset, voivat käyttää autotallin oven käyttölaitetta valvonnan alla tai jos heidät on opastettu sen turvalliseen käyttöön ja he ymmärtävät käytöstä seuraavat vaarat. Lapset eivät saa puhdistaa tuotetta eivätkä suorittaa käyttäjälle kuuluvia huoltotoimia ilman valvontaa.

MÄÄRÄYSTENMUKAINEN KÄYTTÖ

• Käytä autotallin oven käyttölaitetta vain siihen tarkoitukseen, kuin se on valmistettu ja suunniteltu! Muu käyttö katsotaan määräystenvastaiseksi käytöksi!
• Autotallin oven käyttölaite on tarkoitettu ainoastaan jousikuormitteisten rullaovien ja kippiovien pulssikäyttöön.
• Autotallin oven käyttölaite on tarkoitettu ainoastaan yksityiseen/ei-kaupalliseen käyttöön.
• Autotallin oven käyttölaite on tarkoitettu käytettäväksi ainoastaan kuivissa tiloissa.
• Ovilaitteita, joissa on vain yksi suojalaite (esim. voimaan perustuva katkaisu), saa käyttää vain kun niihin on näköyhteys.
• Autotallin oven käyttölaitetta ei saa käyttää ovissa, joissa ei ole putoamisen estoa.
• Autotallin oven käyttölaitetta ei saa käyttää jatkuvaan käyttöön.
• Näiden turvallisuusohjeiden noudattamatta jättämisestä aiheutuneista vahingoista seuraa takuun raukeaminen. Emme vastaa niistä seuraavista vahingoista!

ASENTAJAN PÄTEVYYS

Asenruksen, käyttöönoton, huollon tai korjauksen saa suorittaa vain asiantunteva henkilö / asiantunteva yritys. Töissä on noudatettava näitä ohjeita.

• Autotallin oven käyttölaite on suunniteltu ja valmistettu paikallisten määräysten mukaisesti. Asentajan tulee tuntea autotallin oven käyttölaitteeseen liittyvät paikalliset määräykset.
• Epäpätevä henkilökunta tai henkilöt, jotka eivät tunne automaattisia ovia koskevia työsuojelustandardeja, eivät missään tapauksessa saa tehdä asennustöitä tai toimenpiteitä autotallin oven käyttölaitteella.

Henkilöt, jotka eivät ota huomioon asennusta ja huoltoa koskevia voimassa olevia turvallisuusstandardeja, ovat vastuussa turvallisuusstandardien noudattamatta jättämisestä seuraavista vahingoista, vammoista, kustannuksista tai vaatimuksista.

ENNEN ASENNUSTA

- Autotallin oven käyttölaitetta ei ole suunniteltu raskaasti liikkuvien ovien käyttöön.

■Tarkista, että ovi on helppo avata ja sulkea käsin.

- Tarkista, onko tasausjouset säädetty oikein, nostamalla ovea noin metrin verran ja vapauttamalla sitten oven. Ovi ei saa tässä asennossa liikkua ylös eikä alas.

■Vain asiantunteva henkilö saa säätää autotallin oven tasausjouset.

- Autotallin katon tulee soveltua autotallin oven käyttölaitteen asennukseen. Tarkista, vaatiiko asennus lisäkiinnitysosien asentamista.

ASENNUSTA KOSKEVAT TURVALLISUUSOHJEET

- Asennustöiden aikana on noudatettava kaikkia voimassa olevia työturvallisuutta koskevia määräyksiä sekä kaikkia voimassa olevia sähkölaitteiden käyttöä koskevia määräyksiä. Tässä yhteydessä on ehdottomasti noudatettava vaadittavia kansallisia ohjeita.

- Noudata tämän asennusohjeen ohjeita. Jos jokin on epäselvää asennuksen yhteydessä, ota yhteyttä asiakaspalveluumme (ks. takasivu).

- Mahdolliset vaarat standardin DIN EN 13241-1 mukaisesti vältetään noudattamalla asennuksessa näitä ohjeita.

- Vain sähköalan ammattilainen saa tehdä sähköliitäntöjä.

- Autotallin oven tulee olla tasapainotettu. Liikkumattomat tai raskaasti liikkuvat ovet on korjattava. Tasapainottamattomassa tilassa autotallin oviin, ovien jousiin, johtoihin, levyihin, kiinnikkeisiin ja kiskoihin kohdistuu äärimmäinen jännite, mikä voi johtaa vakaviin vammaoihin. Älä yritä löysätä, siirtää tai suunnata ovea. Ota yhteyttä vastaavan alan ammattilaisiin.

- Autotalleissa, joihin ei ole muuta sisäänkäyntiä, vaaditaan hätäavaus kääntökahvalle (tuotenro: 60553) tai hätäavauslukko (tuotenro: 60511/60513). Nämä laitteet estävät vikatilanteessa tai virtakatkoksen kohdalla autotallin oven kiinnijäämisen.

- Poista ennen autotallin oven käyttölaitteen asennusta olemassa olevat lukitukset ja lukot autotallin oven asennusohjeen mukaisesti, jotta ne eivät häiritse autotallin oven käyttölaitteen toimintaa.

- Asenna kaikki lisävarusteena saatavat käyttöosat (esim. avainkytkin (tuotenro: 25101/25103, 25102/25104) tai seinätunnistin (tuotenro: 60060/60061)) vähintään 1,5 metrin korkeudelle näköetäisyydelle autotallin ovesta, kauas liikkuvista osista ja lasten ulottumattomiin.

- Kiinnitä väliin jäämisestä varoittavat varoitukset näkyvälle paikalle tai kytkimen lähelle.

- Kiinnitä manuaalisesta avauksesta ilmoittava tarra autotallin oven käyttölaitteen lähelle.

- Varmista ennen autotallin oven käyttölaitteen käyttöönottoa, että oven liikealueella ei ole esteitä.

■ Lue ohjeet huolellisesti läpi.

- Noudata asennuksessa piirustuksiin merkittyjä vähimmäisetäisyyksiä.

- Autotallin oven käyttölaitteen päähän ja kiskojärjestelmään ei saa päästä porauksessa syntyvää pölyä, likaa tai lastuja. Peitä kyseiset osat huolellisesti asennustöiden ajaksi.

KÄYTTÖÖNOTTOA KOSKEVAT TURVALLISUUSOHJEET

- Tarkista virtaliitäntä. Arvojen tulee vastata tässä käyttöohjeessa ilmoitettuja arvoja. Tiedot on merkitty myös autotallin oven käyttölaitteen typpikilpeen.

- Autotallin virtaliitännän tulee vastata paikallisia määräyksiä.

- Tarkista autotallin oven käyttölaitteen turvatoiminnot seuraavasti:

Aseta noin 50 mm korkea esine (esim. puukappale) autotallin oven pääsulkureunan alle. Anna oven pudota alas. Kun ovi osuu esteeseen, autotallin oven käyttölaitteen tulee alkaa käydä vastakkaiseen suuntaan ja vapauttaa este.

- Lisäturvaa saat käyttämällä lisävarusteena saatavaa valokennoa (tuotenro: 60030/60031). Tarkista säännöllisesti turvatoiminnon automaattinen paluuliike.

- Opetusajon jälkeen turvalaite (esteen tunnistus ja voimaan perustuva katkaisu, valokenno) on tarkistettava.

- Alfred Schellenberg GmbH kieltää lopputuotteen käyttöönoton, kunnes lopputuotteen tai autotallin oven käyttölaitteen ja autotallin oven yhdistelmän yhdenmukaisuus asianmukaisten voimassa olevien standardien, erittelyjen ja määräysten kanssa on varmistettu. Epäselvissä tilanteissa on käännyttävä asennuksiin erikoistuneen liikkeen puoleen.

KÄYTTÖÄ KOSKEVAT TURVALLISUUSOHJEET

• Virheellisesti toimiva turvaestejärjestelmä voi aiheuttaa aineellisia vahinkoja, vakavia vammoja tai jopa kuoleman.
• Varmista, että autotallin ovi on avautunut kokonaan ja on lepoasennossa, ennen kuin ajat tai kävelet autotalliin tai autotallista.
• Varmista autotallista poistuttuasi, että autotallin ovi on sulkeutunut kokonaan.
• Ota hätäavausta käyttäessäsi huomioon, että avonainen autotallin ovi voi heikoista tai katkenneista jousista johtuen pudota äkillisesti.
• Älä anna lasten leikkiä autotallin oven käyttölaitteella tai käsilähettimellä. Pidä käsilähettimet lasten ulottumattomissa.
• Tarkkaile liikkuvaa ovea. Autotallin oven vaara-alueella ei saa oleskella, ennen kuin ovi on avautunut tai sulkeutunut kokonaan.
• Käytä autotallin oven käyttölaitetta vain kun sinulla on siihen näköyhteys, mikäli se on varustettu vain yhdellä turvalaitteella.
• Älä koskaan jää seisomaan avonaisen oven alle.
• Älä koskaan tartu ohjauskiskoon, kun ajat ovesta.
• Älä koskaan johda autotallin oven käyttölaitteen kytkentäliittimiin verkkojännitettä (230 V / 50 Hz).
• Vaarana ovat tahattomat käsilähettimen laukaisut ja sen myötä oven tahaton liikkuminen, jos käsilähetintä säilytetään housuntaskussa tai käsilaukussa.

HUOLTOA, KORJAUSTA JA PUHDISTUSTA KOSKEVAT TURVALLISUUSOHJEET

Puhdistuksen, huollon ja osien vaihdon aikana autotallin oven käyttölaitteen tulee olla erotettuna verkosta.

• Tarkista laite säännöllisesti. Erityisesti johdot, jouset ja kiinnikkeet on tarkistettava kulumisesta, vaurioista tai epätasapainosta kertovien merkkien varalta. Älä käytä autotallin oven käyttölaitetta, jos se vaatii korjausta tai säätöjen muuttamista.
• Lapset eivät saa puhdistaa tai kunnostaa autotallin oven käyttölaitetta ilman valvontaa.
• Vain asiantunteva henkilö saa suorittaa mahdollisesti vaadittavan mukautuksen.
• Tarkista hätäavauksen toiminta kuukausittain.
• Jos toiminnassa havaitaan vikaa, asiantuntevan henkilön tulee tarkastaa/korjata järjestelmä.
• Jos virtajohdossa ilmenee vika, sähköalan ammattilaisen tulee vaihtaa se.

TAKUUEHDOT

Takaamme, että tuotteissamme ei ole materiaali- eikä valmistusvirheitä. Takuu ei kata vahinkoja, jotka aiheutuvat seuraavista syistä:

• käytöstä johtuva normaali kuluminen
  ■ epäasianmukainen asennus, käyttö ja käsittely
  ■ ylivoimainen este tai muut ulkoiset vaikutukset
• kolmansien osapuolten tekemä epääasianmukainen huolto ja korjaus
  ■ kolmansien osapuolten tekemät muutokset.

Takuutilanteessa korjaamme tuotteen tai vaihdamme sen samanarvoiseen SCHELLENBERG-tuotteeseen oman harkintamme mukaan. Takuuaika ei pitene laitteen vaihdon tai korjauksen myötä! Edellytyksenä takuun toteutumiselle on ostokuitin esittäminen. Kun lähetät tuotteen, liitä mukaan kopio kuitista sekä ilmenneen puutteen kuvaus.

Hankkimallesi Schellenberg-tuotteelle myönnetään 2 vuoden takuu, joka alkaa tuotteen ostopäivästä. Tämä valmistajan myöntämä takuu ei vaikuta kuluttajan myyjää kohden sovellettaviin lakisääteisiin takuuoikeuksiin, mukaan lukien erityiset kuluttajansuojaa koskevat määräykset. Takuu ei poista eikä rajoita lakisääteistä takuuta.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

Autotallin oven käyttölaite (60920, 60926) täyttää eurooppalaisten ja kansallisten direktiivien voimassaolevat vaatimukset. Yhdenmukaisuus on osoitettu. EU-vaatimustenmukaisuusvakuutus on luettavissa kokonaisuudessaan osoitteessa http://www.schellenberg.de (latauskeskuksen valikkokohta Service).

Tämän autotallin oven käyttölaitteen mukana toimitetaan lisäksi ajantasainen EU-vaatimustenmukaisuusvakuutus.

Ei saa hävittää kotitalousjätteen mukana! Autotallin oven käyttölaite on kierrätettävissä ja sen voi toimittaa sähkölaiteromulle tarkoitettuun kierrätyspisteeseen tai muihin keräyspisteisiin.

Konedirektiivi 2006/42/EY

Radiolaitedirektiivi RED 2014/53/EU

RoHS-direktiivi 2011/65/EU

EMC-direktiivi 2014/30/EY

TOIMITUSSISÄLLÖN KUVAUS

A Kisko ja ketju

B Liitoskiskot

C Keskimmäiset kiskot

D Päätykisko

E Seinäkiinnike

F Autotallin oven käyttölaite

G Käyttölaitteen sovitin

H Sanka

I Kuusiomutteri M6

J Pitkä laippapultti ja jousisokka

K Kiskopidike

L Katon kiinnityskulma

M Kuusioruuvi M6

N Oven kiinnityshela

O Ovivarsi (yhdystanko)

P Lyhyt laippapultti ja jousisokka

Q Oven manuaalisen avauksen vaijeri

R Ylempi päätevaste (Limit Block)

S Poraruuvit

T Käsilähetin

Oven ja seinän kiinnitysmateriaali ei sisälly toimitukseen.

Tuotenro 60920, 60926
Käyttöjännite 220 V - 240 V AC 50/60 Hz
Nimellisteho 200 W
Valmiustilan teho 5 W
Enimmäisvoima 500 N
Nopeus 0,15 m/s
Valaistus LED 12 V DC
Valaisuaika 3 min
Koodaus Rolling Code
Radiotaajuus 433,92 MHz
Lähetysteho ei tehokasta säteilylähtötehoa	yksisuuntaisesta radiokäytöstä johtuen -20...+40 °C
Ympäristönlämpötila
Oven enimmäiskoko	9 m^2
Kotelointiluokka	IP 20. Vain kuiviin sisätiloihin.
Suojausluokka

Käsilähetin

Tuotenro 60853
Malli/tyyppi	Käsilähetin DRIVE 4-kanavainen
Radiotaajuus 433,92 MHz
Lähetysteho enint. 10 dBm / 10 mW
Jännitteensyöttö	12 V DC
Paristotyyppi 23 A (alkaliparisto)
Kotelointiluokka	IP 20. Vain kuiviin tiloihin.
Ympäristönlämpötila	-10...+55 °C
