Tipo di prodotto	Automatismo per porta da garage
Marca	Schellenberg
Modello	Drive Action
Riferimenti	60920, 60926
Tensione di servizio	220-240 V AC, 50/60 Hz
Potenza nominale	200 W
Potenza in standby	5 W
Forza massima	500 N
Velocità	0,15 m/s
Illuminazione integrata	LED 12 V DC
Durata illuminazione	3 minuti
Codifica	Rolling Code
Frequenza radio	433,92 MHz
Temperatura di funzionamento	-20°C a +40°C
Superficie porta massima	9 m²
Grado di protezione	IP 20 (locali asciutti)
Trasmettitore portatile	4 canali, 433,92 MHz, batteria 23A
Tipo di porta compatibile	Porte sezionali e basculanti con compensazione a molle
Sblocco di emergenza	Sì, manuale tramite cavo
Garanzia	2 anni

Domande frequenti - Drive Action Schellenberg

Che tipo di porta può equipaggiare l'automatismo Drive Action?

L'automatismo Drive Action è progettato per porte sezionali e basculanti con compensazione a molle, per uso privato e in locali asciutti.

Come installare l'automatismo al soffitto?

Il montaggio a soffitto richiede di fissare la guida e l'automatismo secondo i piani forniti. Utilizzare i supporti a parete e i fissaggi adatti. Assicurarsi che il soffitto sia sufficientemente solido e che le distanze di sicurezza siano rispettate.

Come programmare il trasmettitore portatile?

Premere contemporaneamente i due pulsanti del trasmettitore per 2 secondi, quindi tenere premuto il pulsante 'Set' mentre si collega l'automatismo. Rilasciare il pulsante dopo 2 secondi. La programmazione è così completata.

Cosa fare in caso di interruzione di corrente o guasto?

Utilizzare lo sblocco di emergenza manuale: tirare il cavo rosso per separare la porta dall'automatismo. Si potrà quindi aprire o chiudere la porta manualmente. Attenzione, la porta può cadere se le molle sono difettose.

Come regolare le battute di finecorsa?

Portare la porta in posizione alta desiderata, quindi regolare il finecorsa superiore (R) sulla guida. Procedere allo stesso modo per la posizione bassa. Dopo la regolazione, eseguire un ciclo completo per verificare il funzionamento.

Quali sono le precauzioni di sicurezza essenziali?

Prima di qualsiasi intervento, scollegare l'apparecchio. Bambini e persone non qualificate non devono utilizzare l'automatismo. Verificare regolarmente la rilevazione ostacoli: posizionare un oggetto di 50 mm sotto la porta, questa deve invertire la corsa. Installare preferibilmente una barriera luminosa opzionale.

Come testare il dispositivo di rilevazione ostacoli?

Posizionare un oggetto rigido di circa 50 mm di altezza (es. cuneo di legno) sotto il bordo di chiusura. Avviare una chiusura. La porta deve fermarsi e invertire la corsa incontrando l'ostacolo. Se non accade, verificare le regolazioni e consultare il servizio post-vendita.

Quale manutenzione regolare è necessaria?

Verificare ogni mese il corretto funzionamento della porta e dello sblocco di emergenza. Pulire l'esterno con un panno asciutto. Controllare visivamente cavi, molle e fissaggi. Non richiede manutenzione specifica se utilizzato in locali asciutti.

Posso collegare accessori supplementari?

Sì, l'automatismo consente di collegare in opzione una barriera luminosa, un interruttore a muro, un interruttore a chiave, un'illuminazione aggiuntiva per garage, un dispositivo di apertura tramite smartphone o un contatto per cancelletto. Rispettare le istruzioni di collegamento.

Come eliminare un trasmettitore portatile?

Per cancellare tutti i trasmettitori memorizzati, tenere premuto il pulsante 'Set' per 10 secondi fino a quando il LED lampeggia. Tutti i codici vengono quindi eliminati. Successivamente è possibile riprogrammare i trasmettitori desiderati.

MANUALE UTENTE Drive Action Schellenberg

Sicurezza e avvertenze 36

Precauzioni di sicurezza generiche 36

Uso previsto 36

Qualifiche dell'installatore 36

Prima dell'installazione 37

Precauzioni di sicurezza per l'installazione 37

Precauzioni di sicurezza per la messa in funzione 37

Precauzioni di sicurezza per l'uso 38

Precauzioni di sicurezza per la manutenzione, la riparazione e la pulizia 38

Condizioni della garanzia 38

Dichiarazione di conformità UE 39

Legenda 40

Dati tecnici 40

Strumenti necessari 185

Contenuto della confezione 185

A Installazione ....186

A1 Installazione del binario 186

A2 Montaggio al soffitto 188

A3 Installazione della porta 194

B Configurazione del trasmettitore manuale 199

B1 Comando porta 199

B2 Comando separato illuminazione 202

C Impostazione posizione finale 206

C1 Blocco risalita durante l'impostazione della posizione finale 208

D Accessori aggiuntivi 208

D1 Collegamento fotocellula 209

D2 Collegamento pulsante a muro/ interruttore a chiave 209

D3 Collegamento illuminazione accessoria garage 210

D4 Collegamento apertura porta garage via smartphone 210

D5 Collegamento contatto per porta pedonale 210

E Eliminazione del trasmettitore manuale 211

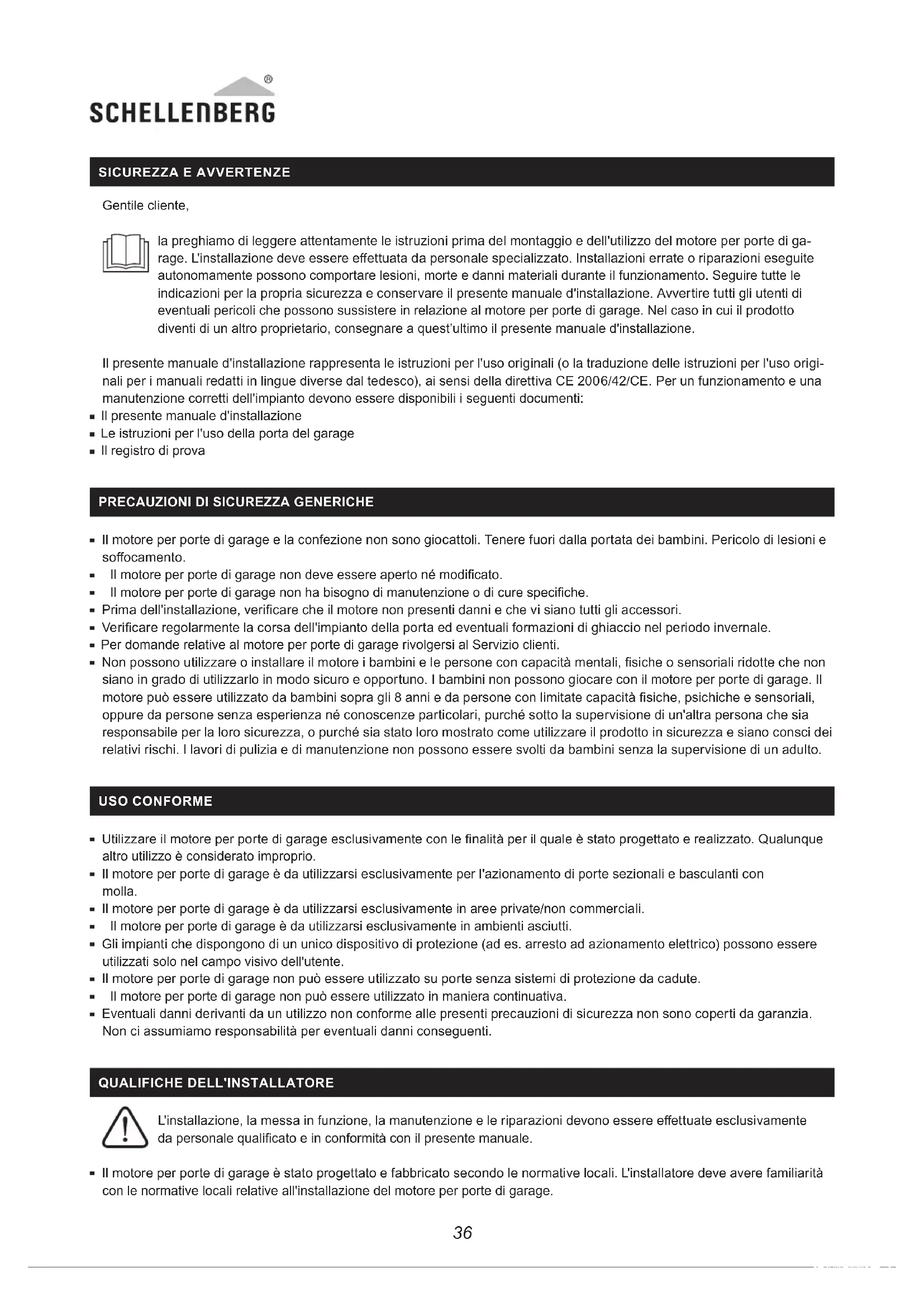

SICUREZZA E AVVERTENZE

Gentile cliente,

la preghiamo di leggere attentamente le istruzioni prima del montaggio e dell'utilizzo del motore per porte di garage. L'installazione deve essere effettuata da personale specializzato. Installazioni errate o riparazioni eseguite autonomamente possono comportare lesioni, morte e danni materiali durante il funzionamento. Seguire tutte le indicazioni per la propria sicurezza e conservare il presente manuale d'installazione. Avvertire tutti gli utenti di eventuali pericoli che possono sussistere in relazione al motore per porte di garage. Nel caso in cui il prodotto diventi di un altro proprietario, consegnare a quest'ultimo il presente manuale d'installazione.

Il presente manuale d'installazione rappresenta le istruzioni per l'uso originali (o la traduzione delle istruzioni per l'uso originali per i manuali redatti in lingue diverse dal tedesco), ai sensi della direttiva CE 2006/42/CE. Per un funzionamento e una manutenzione corretti dell'impianto devono essere disponibili i seguenti documenti:

■ Il presente manuale d'installazione
■ Le istruzioni per l'uso della porta del garage
■ Il registro di prova

PRECAUZIONI DI SICUREZZA GENERICHE

• Il motore per porte di garage e la confezione non sono giocattoli. Tenere fuori dalla portata dei bambini. Pericolo di lesioni e soffocamento.
  Il motore per porte di garage non deve essere aperto né modificato.
  Il motore per porte di garage non ha bisogno di manutenzione o di cure specifiche.
• Prima dell'installazione, verificare che il motore non presenti danni e che vi siano tutti gli accessori.
• Verificare regolarmente la corsa dell'impianto della porta ed eventuali formazioni di ghiaccio nel periodo invernale.
• Per domande relative al motore per porte di garage rivolgersi al Servizio clienti.
• Non possono utilizzare o installare il motore i bambini e le persone con capacità mentali, fisiche o sensoriali ridotte che non siano in grado di utilizzarlo in modo sicuro e opportuno. I bambini non possono giocare con il motore per porte di garage. Il motore può essere utilizzato da bambini sopra gli 8 anni e da persone con limitate capacità fisiche, psichiche e sensoriali, oppure da persone senza esperienza né conoscenze particolari, purché sotto la supervisione di un'altra persona che sia responsabile per la loro sicurezza, o purché sia stato loro mostrato come utilizzare il prodotto in sicurezza e siano consci dei relativi rischi. I lavori di pulizia e di manutenzione non possono essere svolti da bambini senza la supervisione di un adulto.

USO CONFORME

• Utilizzare il motore per porte di garage esclusivamente con le finalità per il quale è stato progettato e realizzato. Qualunque altro utilizzo è considerato improprio.
• Il motore per porte di garage è da utilizzarsi esclusivamente per l'azionamento di porte sezionali e basculanti con molla.
• Il motore per porte di garage è da utilizzarsi esclusivamente in aree private/non commerciali.
  Il motore per porte di garage è da utilizzarsi esclusivamente in ambienti asciutti.
• Gli impianti che dispongono di un unico dispositivo di protezione (ad es. arresto ad azionamento elettrico) possono essere utilizzati solo nel campo visivo dell'utente.
• Il motore per porte di garage non può essere utilizzato su porte senza sistemi di protezione da cadute.
  Il motore per porte di garage non può essere utilizzato in maniera continuativa.
• Eventuali danni derivanti da un utilizzo non conforme alle presenti precauzioni di sicurezza non sono coperti da garanzia. Non ci assumiamo responsabilità per eventuali danni conseguenti.

QUALIFICHE DELL'INSTALLATORE

L'installazione, la messa in funzione, la manutenzione e le riparazioni devono essere effettuate esclusivamente da personale qualificato e in conformità con il presente manuale.

- Il motore per porte di garage è stato progettato e fabbricato secondo le normative locali. L'installatore deve avere familiarità con le normative locali relative all'installazione del motore per porte di garage.

• Personale non qualificato o persone che non hanno familiarità con gli standard per la sicurezza sul lavoro per porte e cancelli automatici non devono in alcun caso effettuare installazioni o interventi al motore della porta del garage.
• Le persone che non osservano gli standard di sicurezza in vigore per l'installazione e la manutenzione, sono responsabili per qualsiasi danno, lesione, costo, spesa o reclamo derivante dal mancato rispetto degli standard di sicurezza.

PRIMA DELL'INSTALLAZIONE

Il motore per porte di garage non può essere utilizzato su porte usurate o difettose.

- Verificare che la porta possa essere aperta e chiusa facilmente a mano.

• Verificare che le molle di compensazione siano regolate correttamente alzando la porta a circa un metro di altezza e rilasciandola. La porta in questa posizione non dovrà muoversi né verso l'alto né verso il basso.
• La regolazione delle molle di compensazione della porta del garage può essere eseguita solo da personale qualificato.
• Il soffitto del garage deve essere adatto al montaggio del motore. Verificare se è necessario impiegare ulteriori elementi di fissaggio.

PRECAUZIONI DI SICUREZZA PER L'INSTALLAZIONE

• Durante i lavori di installazione è necessario osservare tutte le disposizioni in vigore per la sicurezza sul lavoro e tutte le disposizioni vigenti sul funzionamento di apparecchiature elettriche. A tal proposito, è obbligatorio attenersi alle linee guida nazionali in vigore.
• Seguire le indicazioni e le avvertenze del presente manuale d'installazione. In caso di dubbi durante l'installazione, contattare il nostro servizio di Assistenza clienti (vd. retro).
• I possibili rischi illustrati dalla normativa DIN EN 13241-1 possono essere evitati eseguendo l'installazione in base al presente manuale.
• I collegamenti elettrici devono essere effettuati da personale specializzato.
• La porta del garage deve essere bilanciata correttamente. Le porte che non si muovono o si muovono con difficoltà devono essere riparate. In presenza di eventuali squilibri, le porte del garage, le molle, i cavi, i binari, i supporti e le varie sezioni si trovano in tensione e potrebbero causare lesioni gravi. Non tentare di allentare, spostare o regolare la porta. Rivolgersi a un professionista.
• Per garage che non dispongono di vie di accesso aggiuntive è obbligatorio un sistema di sbloccaggio di emergenza per la maniglia rotante (art. nr.: 60553) o una serratura per lo sbloccaggio di emergenza (Art. Nr.: 60511/60513). In caso di difetti o mancanza di corrente, questi dispositivi impediscono di rimanere chiusi fuori dal garage.
• Prima dell'installazione del motore, rimuovere eventuali meccanismi di bloccaggio e serrature esistenti, secondo il manuale d'installazione, in modo che l'utilizzo del motore per porte di garage non venga alterato.
• Installare tutti i comandi opzionali (ad es. interruttore a chiave (art. n.: 25101/25103, 25102/25104) o pulsante a muro (art. n.: 60060/60061)) a un'altezza minima di 1,5 m e nel campo visivo del motore, ma lontano da parti semoventi e al di fuori della portata di bambini.
• Fissare le avvertenze relative all'intrappolamento in un luogo ben visibile o nei pressi dell'interruttore.
• Incollare l'adesivo che illustra la procedura di sbloccaggio manuale nei pressi del motore.
• Prima della messa in funzione del motore, assicurarsi che non ci sia nessun ostacolo sul percorso della porta.
  ■ Leggere attentamente le istruzioni.
• Durante l'installazione rispettare le distanze minime indicate nelle figure.
• Polvere di foratura, sporcizia o segatura non devono entrare nella testa del motore o nel sistema di binari. Coprire con cura queste parti durante i lavori di installazione.

PRECAUZIONI DI SICUREZZA PER LA MESSA IN FUNZIONE

• Verificare la rete di alimentazione elettrica. I valori devono corrispondere ai valori riportati nel presente manuale. Queste indicazioni si trovano sulla targhetta del motore.
• La presa di corrente del garage deve rispettare le normative locali.
• Verificare le funzioni di sicurezza del motore per porte di garage come segue:

Posizionare un oggetto di almeno 50 mm di altezza ca. (ad esempio un pezzetto di legno) sotto il bordo principale di chiusura della porta del garage. Far scendere la porta. A contatto con l'ostacolo, il motore della porta del garage deve invertire il senso di marcia e liberare l'oggetto.

- Come ulteriore precauzione, utilizzare una fotocellula aggiuntiva (art. nr.: 60030/60031) e verificare regolarmente il riavvolgimento automatico di sicurezza.

• Dopo la prima corsa, è necessario controllare il dispositivo di sicurezza (rilevamento di ostacoli con arresto ad azionamento elettrico, fotocellula).
• Alfred Schellenberg GmbH vieta la messa in funzione del prodotto finale o di più prodotti fino a quando il prodotto finale o la combinazione del motore per porte di garage e la porta del garage non viene dichiarata conforme alle norme alle specifiche e alle linee guida necessarie in vigore. In caso di dubbi è necessario consultare un esperto di installazioni.

PRECAUZIONI DI SICUREZZA PER L'USO

• Un sistema di sicurezza per il rilevamento di ostacoli che non funziona correttamente può comportare danni materiali, lesioni gravi o pericolo di morte.
• Assicurarsi che la porta del garage sia completamente aperta e si trovi in posizione di riposo prima di entrare o uscire dal garage.
• Dopo essere usciti dal garage, assicurarsi che la porta del garage sia completamente chiusa.
• Prestare particolare attenzione in caso di utilizzo del sistema di sbloccaggio di emergenza: in caso di molle logorate o rotte, la porta del garage potrebbe scendere improvvisamente.
• Non far giocare i bambini con il motore della porta del garage o con il trasmettitore manuale. Tenere i trasmettitori manuali fuori dalla portata dei bambini.
• Osservare la porta in movimento. Le persone non devono sostare nell'area di funzionamento del motore della porta fino a quando la porta non è completamente aperta o chiusa.
• Azionare il motore solo quando si trova nel proprio campo visivo e solo se è dotato di un dispositivo di sicurezza.
  ■ Non sostare mai sotto la porta aperta.
• Non toccare mai la guida di scorrimento mentre la porta sta scorrendo.
• Non dare mai tensione (230 V/50 Hz) ai morsetti del motore per porte di garage.
• È possibile che il trasmettitore manuale venga attivato accidentalmente, facendo quindi aprire la porta del garage, quando viene tenuto in tasca o in borsa.

PRECAUZIONI DI SICUREZZA PER LA MANUTENZIONE, LA RIPARAZIONE E LA PULIZIA

Durante la pulizia, la manutenzione e la sostituzione di parti è necessario scollegare il motore per porte di garage dalla rete.

• Verificare regolarmente l'impianto. In particolare, occorre verificare cavi, molle e supporti per rilevare eventuali segni di usura, danno o squilibrio. Non utilizzare il motore per porte di garage quando è necessaria una riparazione o la modifica di un'impostazione.
• I bambini non devono eseguire operazioni di pulizia o riparazione del motore senza la supervisione di un adulto.
  ■ Eventuali regolazioni necessarie possono essere eseguite solo da personale qualificato.
• Verificare a cadenza mensile il sistema di sbloccaggio di emergenza.
• In caso di difetti, è obbligatoriamente necessario incaricare una persona competente per la verifica/la riparazione.
• In caso di difetti alla rete elettrica, la persona competente deve essere un elettricista.

CONDIZIONI DELLA GARANZIA

Garantiamo che i nostri prodotti sono privi di difetti materiali e di produzione. La garanzia non copre eventuali danni causati da:

normaleusura

• installazione, collegamento, comando o gestione non adeguata
  ■ forza maggiore o altri influssi esterni
  ■ manutenzione e riparazioni non adeguate eseguite da terzi
  ■ modifiche tecniche apportate da terzi

In caso di garanzia, provvederemo, a nostra discrezione, a riparare il prodotto o a sostituirlo con un prodotto SCHELLEN-BERG di pari valore. La validità della garanzia non viene prolungata in caso di cambio o riparazione del prodotto. La garanzia può essere utilizzata esclusivamente previa presentazione della ricevuta d'acquisto. In caso di invio dell'apparecchio, allegare una copia della ricevuta d'acquisto e una descrizione del danno che si è verificato.

La garanzia del prodotto Schellenberg acquistato ha una durata di 2 anni e decorre dalla data di acquisto del prodotto. La presente garanzia del costruttore non pregiudica la garanzia legale di cui il consumatore può rivalersi nei confronti del venditore in base alla legge applicabile, comprese disposizioni particolari. La garanzia del costruttore non limita né esclude in alcun modo la garanzia legale.

DICHIARAZIONE DI CONFORMITÀ UE

Il motore per porte di garage (60920, 60926) soddisfa i requisiti in vigore delle direttive europee e nazionali. La conformità è stata comprovata. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo: http://www.schellenberg.de (voce menu "Service" nel Centro download).

Inoltre per questo motore viene fornita una dichiarazione di conformità UE aggiornata.

Non smaltire con i rifiuti domestici! Il motore è riciclabile e può essere pertanto consegnato a un centro di raccolta generico o di valorizzazione per i rifiuti elettrici.

Direttiva Macchine 2006/42/CE

Direttiva apparecchiature radio RED 2014/53/UE

Direttiva RoHS 2011/65/UE

Direttiva sulla compatibilità elettromagnetica 2014/30/CE

LEGENDA

A Binario con catena
B Binari di collegamento
C Binari intermetdi
D Binari terminali
E Supporto da parete
F Motore per porte di garage
G Adattatore di trasmissione
H Archetto
I Dado esagonale M6
J Bulloni flangiati lunghi con molle a innesto

K Supporti binari
L Staffe di fissaggio al soffitto
M Vite a testa esagonale M6
N Piastra di fissaggio della porta
O Braccio della porta (barra di accoppiamento)
P Bulloni flangiati corti con molle a innesto
Q Cordino per lo sbloccaggio manuale della porta
R Finecorsa superiore (Limit Block)
S Viti autoforanti
T Trasmettitore manuale

Elementi e materiali di fissaggio per la porta e la parete non sono compresi nella confezione.

DATI TECNICI
DRIVE Action

Art. n. 60920, 60926
Tensione 220 V - 240 V CA 50/60 Hz
Potenza nominale 200 W
Potenza in standby 5 W
Forza massima 500 N
Velocità 0,15 m/s
Illuminazione LED 12 V CC
Tempo di illuminazione 3 min.
Codifica Rolling code
Frequenza radio 433,92 MHz
Potenza di emissione	Nessuna potenza di emissione effettivamente irradiata a causa del funzionamento radio unidirezionale
Temperatura ambiente	Da -20°C a +40°C
Dimensioni max. porta	9 m^2
Grado di protezione	IP 20. Solo per ambienti interni.
Classe di sicurezza

Trasmettitore manuale

Art. n. 60853
Modello / tipo	Trasmettitore manuale DRIVE 4 canali
Radiofrequenza	433,92 MHz
Potenza di emissione	max 10 dBm / 10 mW
Alimentazione tensione	12 V DC
Tipo batterie	23 A (batteria alcalina)
Grado di protezione	IP 20. Solo per ambienti asciutti.
Temperatura ambiente	da -10° a +55° C

ÍNDICE

IT Spingere la porta nella posizione terminale più alta possibile. Attenzione: se il percorso della porta non è in sicurezza, la porta potrebbe cadere.

IT Premere contemporaneamente entrambi i tasti per 2 secondi.

IT Premere il tasto "Set" e tenerlo premuto. Nel frattempo, inserire la spina del motore per porte di garage nella presa.
