MANUALE UTENTE RolloDrive 45 Schellenberg

Sicurezza ed avvertenze 37

Dati tecnici 39

Descrizione dei tasti 41

A Misure 186

Utensili necessari 187

Fornitura 187

B Montaggio 188

C Regolazione dei finecorsa 207

D Modifica/correzione dei finecorsa 209

E Funzionamento manuale 210

F Funzionamento automatico: Impostazione dell'ora di apertura e di chiusura .... 213

G Funzionamento automatico: Commutazione manuale/automatico 218

H Reset impostazioni 223

I Rilevamento ostacoli 224

J Riconoscimento dispositivo di bloccaggio 225

K Accessori opzionali: Sensore sole 226

Protetto da copyright, 2021, Alfred Schellenberg GmbH. Tutti i diritti riservati. È vietato qualsiasi tipo di utilizzo diverso da quello previsto dai diritti d'autore, in particolare la copia, la traduzione, l'elaborazione o la trasmissione dei contenuti in database o altri strumenti elettronici e sistemi.

SICUREZZA ED AVVERTENZE

Gentile cliente,

prima di procedere al montaggio e all'utilizzo dell'apparecchio si prega di leggere attentamente le istruzioni. Rispettare tutte le avvertenza prima di procedere con i lavori. Conservare le istruzioni ed informare eventuali utenti sui rischi correlati all'uso del presente prodotto. In caso di cambio di proprietà, consegnare le presenti Istruzioni al nuovo proprietario. In caso di danni causati da un uso improprio o da un montaggio errato, si estingue la garanzia e qualsiasi diritto di garanzia.

IT

AVVERTENZE DI SICUREZZA

Rischio mortale a causa di scosse elettriche! Prima di qualsiasi intervento su impianti elettrici, è necessario scollegare sempre la rete elettrica.

• Prendere le dovute precauzioni contro un'attivazione involontaria. Ciò vale anche per la riparazione e la manutenzione su avvolgibili elettriche.
• I collegamenti elettrici possono essere eseguiti solo da un elettrotecnico autorizzato e specializzato.
• Una installazione eseguita in modo errato può provocare gravi danni a persone o cose.
• Devono essere rispettate le norme del fornitore locale di energia elettrica e le norme e regolamentazioni generali per le installazioni elettriche.
• Usare il prodotto solo in ambienti asciutti (Classe di protezione IP20).
• Il prodotto e l'imballaggio non sono un giocattolo. Tenere lontano dalla portata dei bambini. Sussiste il rischio di lesioni o di soffocamento.
• Non aprire il prodotto. Sussiste il rischio di lesioni.
• La presa e l'alimentatore devono essere sempre accessibili.

SCHELLENBERG

• Tenere lontano le persone dall'area di spostamento dell'avvolgibile. L'area di spostamento dell'avvolgibile durante il funzionamento deve essere visibile. Sussiste il rischio di lesioni.
• Ai bambini non deve essere consentito giocare con il prodotto.

DICHIARAZIONE DI CONFORMITÀ UE

L'avvolgicinghia (art. n. DE 22745, 2038) è conforme ai requisiti in vigore delle direttive europee e nazionali. La conformità è stata comprovata. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo: http://www.schellenberg.de (sotto "Servizio" nel Centro download).

Non smaltire insieme ai normali rifiuti! Il prodotto è riciclabile e può essere consegnato a un isola ecologica o a un altro luogo preposto alla raccolta di rifiuti elettrici

Direttiva relativa alle macchine 2006/42/CE

Direttiva CEM 2014/30/CE

Direttiva RoHS 2011/65/CE

USO CONFORME

• Il prodotto è omologato esclusivamente per il controllo di avvolgibili.
• L'avvolgibile ed i suoi componenti devono essere in uno stato perfetto. Eventuali difetti sull'impianto o sui suoi componenti devono essere risolti prima del montaggio del prodotto.
• Presso il luogo di utilizzo deve essere presente una presa elettrica accessibile da 230 V AC/ 50 Hz (vedi pagina 206).
• La superficie di montaggio del prodotto deve essere piana.

• Usare solo pezzi di ricambio originali. In questo modo si evitano malfunzionamenti o danni all'apparecchio.

• Una guida malfunzionante della cinghia potrebbe causare la rottura della cinghia stessa e sollecitare inutilmente il prodotto. Montare il prodotto in modo tale da far scorrere la cinghia in verticale nel dispositivo di azionamento della cinghia dell'avvolgibile. In questo modo si evita un inutile sfregamento ed usura.

• Un impiego diverso o che non rientri in quello previsto del prodotto non è considerato conforme.
• La Alfred Schellenberg GmbH non si assume alcuna responsabilità per danni conseguenti, danni a persone e cose nel caso di un impiego diverso rispetto a quello previsto.
• Secondo la norma EN 13659 è necessario accertarsi che vengano rispettate le condizioni di spostamento previste per gli avvolgibili secondo quanto previsto dalla normativa EN 12045. In posizione svolta, con una forza di 150 N in direzione ascendete sul bordo inferiore, lo spostamento deve essere di almeno 40 mm. Accertarsi in particolare che la velocità di uscita dell'avvolgibile negli ultimi 0,4 m sia inferiore di 0,2 m/s.

USO NON CONFORME

• È vietato l'utilizzo del prodotto per usi diversi da quelli previsti.
• L'utilizzo del prodotto in ambienti esterni comporta un rischio di vita a causa di corto circuiti o scossa elettrica.
• Non montare e utilizzare assolutamente il prodotto in ambienti esterni.
• I bloccaggi meccanici di qualsiasi tipo non sono adatti per il funzionamento automatico di questo prodotto.

DATI TECNICI

Art. n. 22745/22638

Alimentatore tensione di esercizio 230 V CA / 50 Hz

Potenza nominale 29 W, max. 45 W transitoria

Potenza stand-by ca. < 0,7 W

Uscita alimentazione 24 V CA / 1,2 A

DATI TECNICI
Momento torcente Mt = 2,5 Nm
Momento torcente max. 34 U / min.
Superficie avvolgibile max. 4,0 m	^2 (3 kg/m ^2 superficie avvolgibile)
Forza di trazione finale 7 kg sul nastro
Funzionamento breve 5 minuti
Classe di sicurezza II
Tipo di sicurezza IP 20 (solo per ambienti asciutti)
Precisione di posizionamento 5 mm
Numero di tempi di commutazione	2 (SÙ e GIÙ)
Gamma di regolazione automazio-ne sole	3.000–10.000 lux
Temperatura ambientale consen-tita	0–40 °C
Precisione dell'ora ca. +/- 1 minuto / mese
Dimensioni a pagina 186
Larghezza nastro consentita	23 mm Maxi
Lunghezza nastro(15 mm nastro standard)	5,5 m per 1,0 mm di spessore del nastro4,3 m per 1,3 mm di spessore del nastro
Livello di pressione acustica	LpA ≤ 70 dB(A)

Avvertenza

Le indicazioni riportate sono dei valori di riferimento e sono valide per una situazione di montaggio ideale. Questi valori possono divergere in base alla struttura presente. Utilizzare il prodotto solo con delle cinghie dalle misure precedentemente citate. Una lunghezza o larghezza errata delle cinghie può determinare danneggiamenti. Sostituire la vecchia cinghia quando non vengono più rispettati i requisiti.

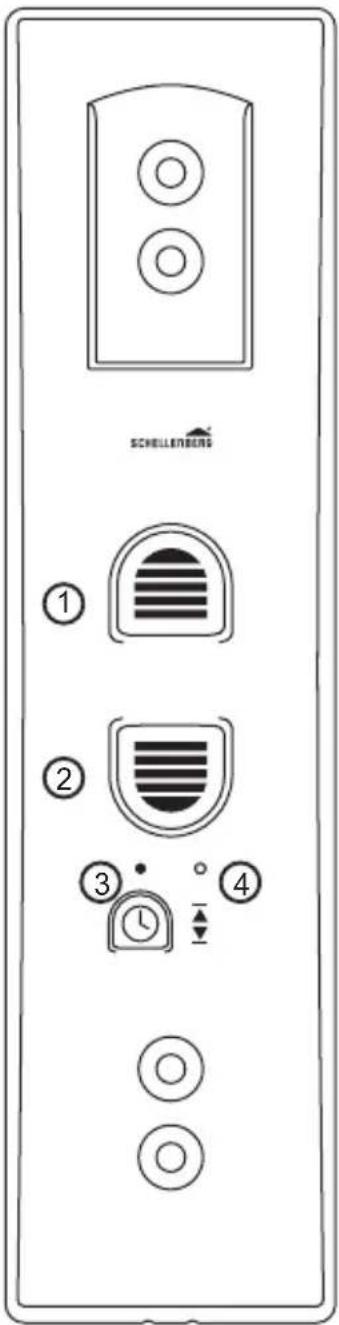

DESCRIZIONE DEI TASTI

SCHILLERBERG ① ② ③ ④

① Tasto Salita
② Tasto Discesa
③ Tasto orologio con indicatore a LED

Stato dell'indicatore a LED ( ③)

IT

○ Off

On

Lampeggiante

④ Tasto Set

ÍNDICE

① Sbloccare la ruota di avvolgimento

② Ruotare la ruota di avvolgimento in posizione

③ A questo punto è visibile il gancio di fissaggio (vedi passo 11)

④ Bloccare la ruota di avvolgimento

I passi 21 e 22 devono essere eseguiti una volta all'ora desiderata. Deve essere impostata almeno un'ora di commutazione. ad es. alle ore 7.00 del mattino

L'indicatore a LED lampeggia dopo una interruzione elettrica se precedente-mente sia stata impostata almeno un'ora di commutazione. Dopo una interru-zione elettrica, si spostano le ore di commutazione.

IT Sensore (N. art. 25558), ca. 1,5 m lunghezza cavo

IT Per la garanzia, pezzi di ricambio o informazioni sulle operazioni di montaggio corrette del prodotto, si prega di contattare il servizio di assistenza clienti. [e-mail]
