MANUAL I PËRDORUESIT RolloDrive 45 Schellenberg

Të dhënat teknike 165

Shpjegimi i butonave 167

A Përmasat 186

Qëllimi i dërgesës 187

B Montimi 188

C Përshtatja e pozicionit përfundimtar 207

D Ndryshimi / korrigjimi i pozicionit përfundimtar 209

E Përdorimi manual 210

F Modaliteti automatik: Rregullimi i kohës së hapjes dhe të mbylljes 213

G Modaliteti automatik: Ndërrimi manual / automatik 218

H Vendosja në gjendje fabrike 223

I Diktimi i pengesave 224

J Diktimi i blllokimit 225

K Pajisjet opsonale: Sensorët e diellit 226

Të drejtat e autorit 2021, Alfred Schellenberg GmbH. Të gjitha të drejtat të rezervuara. Çdo përdorim i të drejtës së autorit, në veçanti riprodhimi, përkthimi, përpunimi apo transmetimi i përmbajtjes në databaza apo mjete dhe sisteme të tjera elektronike është i ndaluar.

Ju lutemi lexoni plotësisht këto udhëzime para instalimit. Vini re të gjitha udhëzimet e sigurisë para fillimit të çdo pune. Ruani udhëzimet dhe njoftoni çdo përdoruesi mbi rreziqet e mundshme që kanë lidhje me këtë produkt. Jepjani këto udhëzime një përdoruesi tjetër dhe pronarit të ri. Çdo

dëmtim i shkaktuar nga përdorimi i gabuar ose instalimi i gabuar do të zhvlerësojë garancinë dhe çdo pretendim për garanci.

UDHËZIMET E SIGURISË

Rrezik goditjeje elektrike! Përpara se të punoni me sistemet elektrike, ato duhet të jenë të fikura.

• Merrni masat e sigurisë kundër ndezjes aksidentale. Kjo aplikohet edhe për punimet e mirëmbajtjes dhe riparimit të sistemit elektrik të grilave me rul.
• Lidhjet elektrike duhet të kryhen vetëm nga një specialist i autorizuar dhe i miratuar.
• Instalimi i gabuar mund të shkaktojë lëndime serioze ose dëme në pronë.
• Duhet të respektohen rregulloret e kompanisë së shërbimeve lokale dhe të gjitha standardet e aplikueshme dhe rregulloret për instalimet elektrike.
• Përdoreni produktin vetëm në ambient të thatë (kategoria e mbrojtjes IP20).
• Produkti dhe paketimi nuk janë lodra. Mbajini fëmijët larg tyre, ato mund të rezultojnë në lëndime ose asfiksim.
• Mos e hapni produktin, rrezik lëndimi.
• Prizat e energjisë dhe furnizimi me energji elektrike duhet të jenë gjithmonë lehtësisht të arritshme.
• Mbajini personat larg rrezes së përdorimit të sistemit të grilës. Rrezja e lëvizjes së sistemit të grilës duhet të jetë e arritshme gjatë përdorimit. Ekziston rreziku i lëndimit.
• Fëmijët nuk duhet të lejohen të luajnë me produktin.

DEKLARATA E PAJTUESHMËRISË SË BE-SË

Mbështjellësi i rripit (Art. Nr. DE 22745, 22638) përmbush kërkesat në fuqi të direktivave evropiane dhe kombëtare. Konformiteti është vërtetuar. Tekstin e plotë të deklaratës së pajtueshmërisë së BE-së e gjeni në adresën e mëposhtme të internetit: http://www.schellenberg.de (Fusha e menusë „Service“ në Download-Center).

Mos e hidhni në plehrat e shtëpisë! Ky produkt është i riciklueshëm dhe mund të dërgohet në qendrën e riciklimit ose në vende të tjera grumbullimi për mbeturinat shtëpiake elektrike

Direktiva për makineritë 2006/42/EG

Direktiva-EMC 2014/30/EU

Direktiva-RoHS 2011/65/EU

PËRDORIMI I PËRCAKTUAR

• Produkti është përcaktuar ekskluzivisht për kontrollin e sistemeve të grilave rul.
• Sistemi i grilës dhe përbërësit e tij duhet të jenë në gjendje të mirë. Defektet në sistem ose në pjesët e tij duhet të riparohen përpara instalimit të produktit.
• Në vendin e instalimit duhet të ketë të disponueshme një prizë të lirë rrjeti 230 V AC / 50 Hz (shih faqen 206).
• Sipërfaqja e montimit të produktit duhet të jetë e niveluar.
• Përdorni vetëm pjesë originale zëvendësimi, në mënyrë që të shmangni keqfunksionimet ose dëmtimet në pajisje.
• Një udhëzues i keq për rripin e pëlhurës mund ta shkatërrojë rripin dhe të ushtrojë ngarkesë të panevojshme në produkt. Montojeni produktin në mënyrë që rripi i pëlhurës të hyjë pingul me udhëzuesin e rripit të grilës. Kjo do të shmangë fërkimet dhe konsumimin e panevojshëm.
• Çdo përdorim tjetër ose shtesë konsiderohet i papërshtatshëm.
• Alfred Schellenberg GmbH nuk është përgjegjëse për dëmet pasuese, dëmet e pronës dhe lëndimet personale si pasojë i përdorimit të papërshtatshëm.

- Sipas standardit EN 13659 duhet ushtruar kujdes që të zbatohen objektivat e përcaktuara për kushtet e rrëshqitjes së grilave sipas standardit EN 12045. Në pozicionin e ulur, duhet të ketë të paktën 40 mm me forcë 150 N në drejtim lart në zhvendosjen e pjesës së poshtme. Eështë veçanërisht e rëndësishme që të sigurohet që shpejtësia e lëvizjes së grilës në 0,4 metrat e fundit të jetë më pak se 0,2 m/s.

PËRDORIMI I PAPËRSHTATSHËM

• Përdorimi i produktit për fusha të tjera përdorimi nga ato të lartpërmendurat nuk është i lejueshëm.
• Përdorimi i produktit në ambientet e jashtme përbën rrezik për jetën si pasojë e qarkut të shkurtër dhe goditjes elektrike.
• Mos e montoni dhe mos e vini asnjëherë në punë produktin në ambiente të jashtme.
• Billokimet mekanike të çdo lloji nuk janë të përshtatshme për modalitetin automatik me këtë produkt.

TË DHËNAT TEKNIKE

Artikulli-Numër 22745 / 22638
Tensioni i punës së rrjetit 230 V AC / 50 Hz
Fuqia nominale 29 W, maks. 45 W afatshkurtër
Fuqia në gjendje gatishmërie rreth < 0,7 W
Dalja e rrjetit 24 V DC / 1,2 A
Momenti rrotullues MdN = 2,5 Nm
Numri maks, i rrotullimeve 34 U / min.
Sipërfaqja maks. e grilave membledhje	4,0 m2 (3 kg/m2 sipërfaqja e grilave membledhje)
Forca e tërheqjes 7 kg tek rripi
Modaliteti afatshkurtër 5 minuta

TË DHËNAT TEKNIKE

Shkalla e mbrojtjes II
Mbrojtja IP 20 (vetëm për ambiente të thata)
Saktësia e pozicionit 5 mm
Numri i ndezjeve 2 (LART dhe POSHTË)
Diapazoni i rregullimit të njësisë automatike diellore	3.000 deri 10.000 luks
Temperatura e lejuar e mjedisit 0-40 °C
Saktësia e ecurisë së orës rreth +/- 1 minutë / muaj
Përmasat shihni faqen 186
Shtrirjet e lejuara të rripit 23 mm-rrip i madh
Gjatësia e rripit(15 mm rripi standard)	5,5 m me trashësi rripi 1,0 mm4,3 m me trashësi rripi 1,3 mm
Niveli i presionit të zhurmës LpA	≤ 70 dB(A)

Udhëzim

Vlerat janë të përafërta dhe jepen për një situatë ideale montimi. Për shkak të kushteve në vend, rezultatet mund të variojnë. Përdoreni produktin vetëm me rripa grilash sipas dimensioneve të deklaruara. Gjatësitë dhe gjerësitë e pasakta të grilave shkaktojnë dëmtime. Zëvendësoni rripin e vjetër të grilës nëse nuk plotësohen kërkesat.

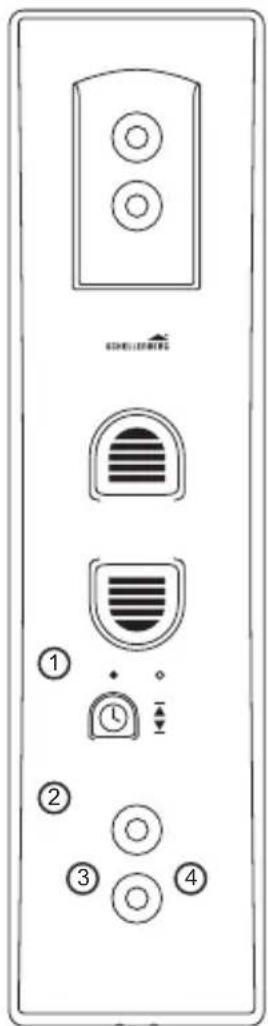

SHPJEGIMI I BUTONAVE

① Butoni i hyrjes
② Butoni i daljes
③ Butoni i orës me ekranin LED

Ekrani LED i statusit (③)

○ Nga

Deri

④ Butoni i vendosjes
