GEBRUIKSAANWIJZING RolloDrive 45 Schellenberg

Veiligheid en instructies 25

Verklaring van de toetsen 29

A Afmetingen 186

C Eindstanden instellen 207

D Eindstanden veranderen/corrigeren 209

E Handmatige bediening 210

F Automatische modus: openings- en sluittijd instellen 213

G Automatische modus: omschakeling handm./auto 218

H Fabrieks-reset 223

Door de auteurswet beschermd, 2021, Alfred Schellenberg GmbH. Alle rechtenvoorbehouden. Ieder door de auteurswet niet toegestaan gebruik, met name vermenigvuldiging, vertaling, verwerking c.q. doorgifte van inhoud in databases of andere elektronische media en systemen, is verboden.

VEILIGHEID EN INSTRUCTIES

Geachte klant,

Lees a.u.b. vóór de montage en inbedrijfstelling deze gebruiksaanwijzing volledig door. Neem alle veiligheidsaanwijzingen in acht, voordat u met de werkzaamheden begint. Sla de gebruiksaanwijzing op en wijs iedere gebruiker op eventuele risico's die samenhangen met dit product.

Overhandig deze gebruiksaanwijzing ook aan de nieuwe eigenaar bij overgang van eigenaar. Bij schade die ontstaat door onvakkundig gebruik of door foutieve montage, vervalt de garantie en iedere aanspraak op fabrieksgarantie.

VEILIGHEIDSAANWIJZINGEN

Er bestaat levensgevaar door een stroomstoot! Vóór werkzaamheden aan elektrische installaties moeten deze vrij van spanning worden geschakeld.

• Tref veiligheidsmaatregelen tegen abusievelijk inschakelen. Dit geldt ook bij onderhoud en reparatie aan elektrische rolluikinstallaties.
• Aansluitingen op het elektriciteitsnet mogen uitsluitend door een geautoriseerde, goedgekeurde vakman worden uitgevoerd.
• Onvakkundige installatie kan leiden tot ernstig persoonlijk letsel of materiële schade.
• De voorschriften van het lokale energiebedrijf en alle geldende normen en voorschriften voor de installatie van elektriciteit moeten worden nageleefd.
• Het product uitsluitend in droge ruimten gebruiken (beschermingsniveau IP20).
• Het product en de verpakking zijn geen speelgoed. Houd kinderen uit de buurt ervan, er bestaat gevaar voor verwondingen of verstikking.
• Het product niet openen, gevaar voor verwondingen.
• De netstekkerdoos en de netvoeding moeten altijd vrij toegankelijk zijn.

SCHELLENBERG

• Houd mensen uit de buurt van het loopgebied van de rolluikinstallatie. Het loopgebied van de rolluikinstallatie moet tijdens het gebruik kunnen worden ingezien. Er bestaat verwondingsgevaar.
• Het mag kinderen niet worden toegestaan om met het product te spelen.

EU-CONFORMITEITSVERKLARING

De bandopwinder (artikelnr. DE 22745, 22638) voldoet aan de geldende vereisten van Europese en nationale richtlijnen. De conformiteit werd aangetoond. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.schellenberg.de (Menupunt "Service" in het download-center).

Niet met het huisvuil weggooien! Het product is recyclebaar en kan worden afgevoerd naar een recyclingcentrum of naar een ander inzamelpunt voor huishoudelijk elektrisch afval.

Machinerichtlijn 2006/42/EG

EMV-richtlijn 2014/30/EG

RoHS-richtlijn 2011/65/EG

• De tijdschakelklok is uitsluitend ontworpen voor de besturing van rolluikinstallaties.
• De rolluikinstallatie en de onderdelen daarvan moeten in perfecte staat zijn. Defec- ten aan de installatie of onderdelen ervan moeten vóór de inbouw van het product worden verholpen.
• Er moet op de plaats van inbouw een door de opdrachtgever geleverde vrij toegan-kelijke 230 V AC/ 50 Hz netstekkerdoos aanwezig zijn (zie pagina 206).
• Het montageoppervlak voor het product moet egaal zijn.

• Gebruik uitsluitend originele onderdelen; zo voorkomt u foutieve functies c.q. schade aan het apparaat.

• Eien slechte riemgeleiding kan de riem vernielen en het product onnodig belasten. Monteer het product zodanig dat de riem zo loodrecht mogelijk in de rolluikriemaandrijving inloopt. Daardoor voorkomt u onnodige wrijving en slijtage.

• Een ander of verder gaand gebruik geldt als niet in overeenstemming met de voorschriften.
• Voor vervolgschade, materiële schade en persoonlijk letsel bij niet voorgeschreven gebruik is Alfred Schellenberg GmbH niet aansprakelijk.
• Volgens norm EN 13659 moet ervoor gezorgd worden dat de voor de rolluiken vastgelegde verschuifcondities conform EN 12045 worden aangehouden. In uitgerolde stand moet bij een kracht van 150 N in opwaartse richting de verschuiving aan de onderkant minimaal 40 mm bedragen. Hierbij moet er met name op worden gelet dat de uitloopsnelheid van het rolluik op de laatste 0,4 m kleiner dan 0,2 m/s moet zijn.

ONBEOOGD GEBRUIK

• Het product mag niet voor andere dan de hierboven genoemde doeleinden worden gebruikt.
• Als het product buitenshuis wordt gebruikt, bestaat er een kans op dodelijk letsel door kortsluiting en elektrische schokken.
• Monteer of gebruik het product nooit buitenshuis.
• Mechanische vergrendelingen van welke aard dan ook zijn niet geschikt voor geautomatiseerd gebruik met dit product.

TECHNISCHE GEGEVENS

Artikelnummer 22745/22638
Bedrijfsspanning voeding 230 V AC / 50 Hz
Nominaal vermogen 29 W, max. 45 W kortstondig
Vermogen stand-by ca. < 0,7 W
Voeding uitgang 24 V DC / 1,2 A
Koppel MdN = 2,5 Nm
Max. toerental 34 / min.
Max. rolluikoppervlak 4,0 m	^2 (3 kg/m ^2 rolluikoppervlak)
Eindtrekkracht 7 kg aan de gordelband
Kortstondige werking 5 minuten
Veiligheidsklasse II
IP-code IP 20 (uitsluitend voor droge ruimten)
Positioneringsnauwkeurigheid 5 mm
Aantal schakeltijden	2 (OMHOOG EN OMLAAG)
Instelbereik zonneautomaat	3.000 tot 10.000 Lux
Toelaatbare omgevingstemperatuur	0-40 °C
Nauwkeurigheid van de klok	ca. +/- 1 minuut / maand
Afmetingen	zie pag. 186
Toegelaten bandbreedtes	23 mm-Maxi
Bandlengte(15 mm standaardband)	5,5 m bij 1,0 mm bandsterkte4,3 m bij 1,3 mm bandsterkte
Geluidsdrukniveau	LpA ≤ 70 dB(A)

Aanwijzing

De opgaven zijn richtwaarden en gelden voor een ideale inbouwpositie. De waarden kunnen afwijken op grond van bouwkundige feiten. Gebruik het product uitsluitend met rolluikriemen voor de bovengenomede afmetingen. Foutieve rolluikriemlengten en -breedten leiden tot beschadigingen. Vervang de oude rolluikriem als niet voldaan is aan de eisen.

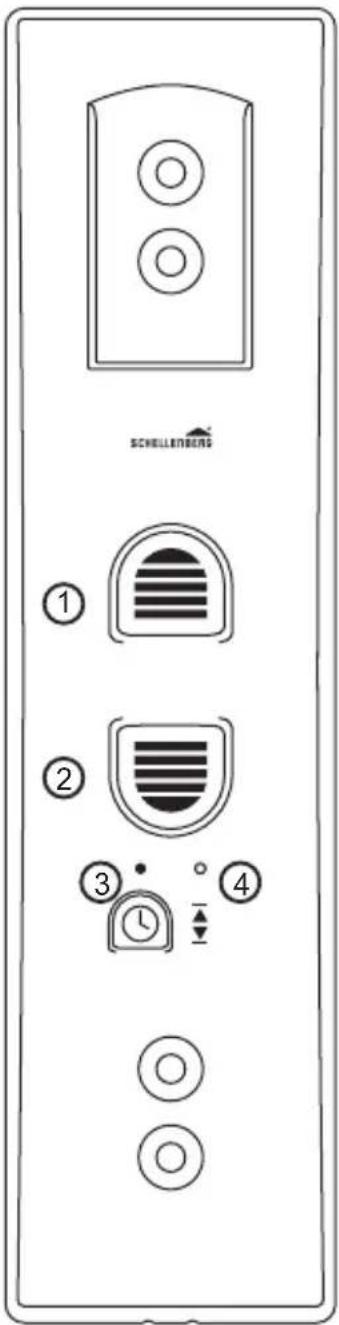

VERKLARING VAN DE TOETSEN

SCHELLENBERG ① ② ③ ④

① Toets omhoog gaan
② Toets omlaag gaan
③ Toets klok met LED-display

Status van het LED-display ( ③)

O Uit

Aan

Knipperend

④ Toets set

SPIS TREŚCI

② Wikkelwiel in positie draaien

③ Nu is de bevestigingshaak te zien (zie stap 11)

④ Wikkelwiel vergrendelen

Stap 21 en 22 moeten één maal op de gewenste tijd worden uitgevoerd. Er moet minimaal één schakeltijd worden ingesteld. bv. om 7.00 uur 's morgens

LED-display knippert na stroomuitval, als van tevoren minimaal één schakeltijd is ingesteld. Na een stroomuitval verschuiven de schakeltijden.

NL Sensor (art. nr. 25558), ca. 1,5 m kabellengte

NL Neem bij garantie, behoefte aan onderdelen of vragen rond de vakkundige montage van uw product contact op met onze klantenservice. [e-mail]
