KASUTUSJUHEND RolloDrive 45 Schellenberg
Ohutus ja juhised 133
Tehnilised andmed 136
Nuppude tähendus 137
A Mõõdud 186
Vajaminevad tööriistad 187
Tarnekomplekt 187
B Paigaldamine 188
C Löppasendite seadistamine 207
D Löppasendite muutmine/korrigeerimine 209
E Manuaalne juhtimine 210
F Automaatrežiim: avamis- ja sulemisaja seadistamine 213
G Automaatrežiim: manuaalse/automaatse vahel vahetamine 218
H Tehasesätete taastamine 223
I Takistuste tuvastamine 224
J Blokeerimise tuvastamine 225
K Lisavarustus: päikeseandur 226
Kaitstud autoriõigusega, 2021 Alfred Schellenberg GmbH. Kõik õigused on kaitstud. Igasugune autoriõiguse seadusega vastuolus olev kasutamine, eelkõige paljundamine, tõlkimine, töötlemine või sisu edastamine andme-baaside ja muude elektrooniliste meediate ja süsteemide kaudu on keelatud
OHUTUS JA JUHISED
Austatud klient
Palume see juhend enne paigaldamist ja kasutuselevõttu täielikult läbi lugeda. Järgige enne tööde alustamist kõiki ohutusjuhiseid. Hoidke see juhend alles ja informeerige kõiki kasutajaid võimalikest ohtudest, mis eksisteerivad seoses selle tootega. Andke see juhend seadme omanikuvahetuse korral uuele omanikule. Kahjustused, mis tulenevad oskamatust kasutamisest või valest paigaldamisest, tühistavad niihästi garantii kui ka igasuguse kahjunõuete esitamise õiguse.
OHUTUSJUHISED
Surmava elektrilöögi oht! Enne elektrisüsteemidega seotud töid tuleb vool välja lülitada.
- Välistage juhuslik sisselülitamine. See kehtib ka elektrilise ruloosüsteemi hooldamise ja remondi ajal.
- Elektriühendusi tohib luua ainult volitatud, sertifitseeritud elektrik.
- Vale paigaldamise tagajärjeks võivad olla raksed isikukahjustused või materiaalsed kahjustused.
- Järgige elektripaigaldiste puhul kohaliku energiaettevõtte eeskirju, samuti kehtivaid normatiive ja üldiseid eeskirju.
- Kasutage toodet ainult kuivades ruumides (kaitseklass IP20).
- Toode ja pakend pole mänguasjad. Ärge laske lapsi nende lähedusse, nad võivad end vigastada või lämbuda.
- Ärge avage toodet, vigastusoht.
- Juurdepääs pistikupesale ja adapterile ei tohi olla takistatud.
- Ruloosüsteemi liikumisalas ei tohi viibida. Ruloosüsteemi liikumisala peab töö ajal nähtav olema. Vigastusoht!
■ Lapsed ei tohi tootega mängida.
ELI VASTAVUSDEKLARATSIOON
Ruloo mehhanism (art. nr DE 22745, 22638) vastab kehtivatele Euroopa ja riiklikele nõuetele. Vastavus on tõendatud. EÜ vastavusdeklaratsiooni täieliku teksti leiate järgmiselt veebiaadressilt: http://www.schellenberg.de (Menüüpunkt „Service“ allalaadimiskeskuses).
Mitte visata olmeprügi hulka! Seade on ringlussevõetav ja selle saab ära anda ringlussevõtu punkti või elektroonikaseadmete jäätmete kogumispunkti
Masinadirektiiv 2006/42/EÜ
Elektromagnetilise ühilduvuse direktiiv 2014/30/EL
Elektri- ja elektroonikaseadmetes ohtlike ainete kasutamise piiramise direktiiv 2011/65/EL
OTSTARBEKOHANE KASUTAMINE
- Toodet tohib kasutada ainult ruloosüsteemide juhtimiseks.
- Ruloosüsteem ja selle komponendid peavad olema täielikult töökorras. Süsteemi või selle komponentide puudujäägid tuleb kõrvaldada enne toote paigaldamist.
- Kasutuskohas peab olema vabalt ligipääsetav 230 V AC / 50 Hz pistikupesa (vt Ik 206).
- Toote paigalduspind peab olema tasane.
- Kasutage ainult originaa-varuosi, nii väldite seadme töövigu või kahjustusi.
- Ebakvaliteetne rihmajuhik võib rihma hävitada ja toodet liigselt koormata. Paigaldage toode selliselt, et rihm jookseks ruloolindi mootorisse võimalikult püstiselt. Seeläbi väldite asjatut hõõrumist ja kulumist.
- Sellest erinev kasutamine ei ole otstarbekohane.
- Mitteotstarbekohasest kasutamisest tulenevate tagajärgkahjude, materiaalsete kahjude ja isikukahjustuste eest Alfred Schellenberg GmbH ei vastuta.
- Vastavalt standardile EN 13659 tuleb tagada, et ruloodele standardis EN 12045 määratud nihketingimusi ei ületataks. Lahtikerituna peab 150 N ülessuunalise jõu puhul alaservas olema nihkeks vähemalt 40 mm. Seejuures tuleb eriti jälgida, et ruloo väljastamiskiirus oleks viimasel 0,4 m väiksem kui 0,2 m/s.
MITTE OTSTARBEKOHANE KASUTAMINE
- Seadme kasutamine muudel otstarvetel peale eespool nimetatud kasutusvaldkondade pole lubatud.
- Seadme kasutamisel välitingimustes valitseb lühise ja elektrilöögi oht.
- Ärge paigaldage ega kasutage seadet kunagi välitingimustes.
- Mis tahes mehaanilised lukustused pole sobivad automatiseeritud käitamise jaoks antud seadmega.
TEHNILISED ANDMED
| Artikli number 22745/22638 | |
| Adapteri tööpinge 230 V AC / 50 Hz | |
| Nimivõimsus 29 W, max 45 W lühiajaliselt |
| Võimsus ooterežiimil u 0,7 W | |
| Adapteri väljund 24 V DC / 1,2 A | |
| Pöördemoment MdN = 2,5 Nm | |
| Max pööretearv 34 p/min | |
| Max aknaluugi pind 4,0 m | 2 (3 kg/m 2 aknaluugi pind) |
| Lõpptõmbejõud 7 kg lindil | |
| Lühirežiim 5 minutit | |
| Kaitseklass II | |
| Kaitseseade IP 20 (ainult kuivade ruumide jaoks) |
| Positsiooni täpsus | 5 mm |
| Lülitusaegade arv 2 (ÜLES ja ALLA) | |
| Päikeseautomaatika seadistusvahemik | 3 000 kuni 10 000 Lux |
| Lubatud ümbritsev temperatuur | 0-40 °C |
| Kella täpsus | ca +/- 1 minut/kuu |
| Mõõtmed | vt Ik 186 |
| Lubatud lindilaiused | 23 mm-Maxi |
| Lindi pikkus(15 mm standardlint) | 5,5 m lindi paksuse korral 1,0 mm4,3 m lindi paksuse korral 1,3 mm |
| Müratase | LpA ≤ 70 dB(A) |
Märkus
Andmed on orienteeruvad ja kehtivad ideaalse paigaldusjuhu puhul. Kohapealsete olude töttu võivad väärtused erineda. Kasutage toodet ainult eelnevalt nimetatud mõõtudega rihmadega. Valed ruloorihmade pikkused ja laiused põhjustavad kahjustusi. Vahetage vana ruloorihm välja, kui see ei vasta enam nõutele.

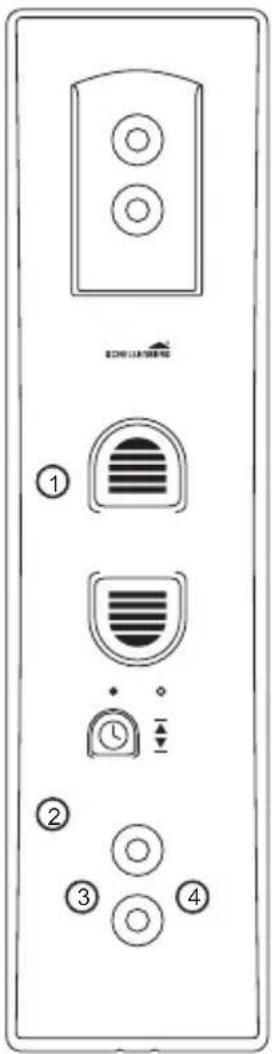

NUPPUDE TÄHENDUS
① Ülesliikumise nupp
② Allaliikumise nupp
③ LED-näidiku ja nupuga kell
EE Samme 21 ja 22 tuleb ühe teha soovitud kellaajal. Määrama peab vähemalt ühe lülitusaja. nt kell 7 hommikul
LED-näidik vilgub pärast voolukatkestust, kui eelnevalt on määratud vähemalt üks lülitusaeg. Pärast voolukatkestust on lülitusajad.
