MANUAL DE UTILIZARE RolloDrive 45 Schellenberg

Securitate și indicații 85

Date tehnice 87

Explicarea tastelor 89

A Dimensiuni 186

Scule necesare 187

Furnitura 187

B Montajul 188

C Reglarea pozițiilor finale 207

D Modificarea/corectarea pozițiilor finale 209

E Utilizarea manuală 210

F Regimul automat: Reglarea timpilor de deschidere și închidere 213

G Regimul automat: Comutarea manual/automat 218

H Resetarea la valorile din fabrică 223

I Detectarea obstacolelor 224

J Detectarea blocării 225

K Accesorii opționale: Senzor lumină solară 226

Protejat prin drepturi de autor, 2021, Alfred Schellenberg GmbH. Toate drepturile rezervate. Este interzisă orice utilizare care contravine legislației privind drepturile de autor, în special multiplicarea, traducerea, editarea, respectiv publicarea conținuturilor în baze de date sau în alte medii și sisteme electronice.

SECURITATE ŞI INDICAȚII

Stimată clientă, stimate client,

Vă rugăm să citiți în totalitate aceste instrucțiuni înainte de montare și de punerea în funcțiune. Respectați toate instrucțiunile de securitate înainte de începerea lucrului. Păstrați manualul de instrucțiuni și avertizați fiecare utilizator cu privire la eventualele pericole care au legătură cu acest produs. Predați acest manual de instrucțiuni următorului proprietar, în cazul schimbării proprietarului. În cazul pagubelor produse ca urmare a utilizării neco-respunzătoare sau a montării defectuoase, se pierde garanția și orice drept de despăgubire.

INDICAȚII PENTRU SIGURANȚĂ

Pericol de electrocutare! Înainte de a lucra la instalațiile electrice, acestea trebuie scoase de sub tensiune.

• Acest lucru este valabil și în timpul lucrărilor de întreținere și reparații la obloanele rulante electrice.
• Conexiunile electrice trebuie realizate de către un electrician calificat și autorizat.
• O instalare necorespunzătoare poate conduce la vătămări corporale grave sau pagube materiale.
• Trebuie respectate reglementările furnizorului local de energie electrică, precum și toate normele și reglementările pentru instalații electrice, în vigoare.
• Produsul se poate utiliza numai în încăperi uscate (clasa de protecție IP20).
• Produsul și ambalajul nu sunt jucării. A nu se păstra la îndemâna copiilor; pericol de accidentare și sufocare.
• A nu se deschide produsul; pericol de accidentare.
• Priza electrică și blocul de alimentare de la rețea trebuie să fie întotdeauna accesibile.

SCHELLENBERG

• Persoanele trebuie să păstreze distanța față de zona de rulare a oblonului. Zona de rulare a oblonului trebuie să fie vizibilă în timpul funcționării. Pericol de accidentare.
• Copiilor nu trebuie să li se permită să se joace cu produsul.

DECLARATIE DE CONFORMITATE UE

Sistemul de înfășurare a chingilor (nr. art.

DE 22745,

2.1038) îndeplinește

cerințele în vigoare ale directivelor europene și naționale. Conformitatea a fost certificată. Textul complet al declarației de conformitate UE este disponibil la următoarea adresă de internet: http://www.schellenberg.de (punctul de meniu „Service“ în centrul de download).

Nu este permisă eliminarea împreună cu deșeurile menajere! Produsul este reciclabil și poate fi predat la centrul de reciclare sau la alt punct de colectare pentru deșeuri electrice

Directiva privind echipamentele tehnice 2006/42/CE

Directiva CEM 2014/30/UE

Directiva privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice 2011/65/UE

UTILIZAREA CONFORM DESTINATIEI

• Produsul este destinat exclusiv actionării obloanelor.
• Instalațiile obloanelor și componentele acestora trebuie să se afle într-o stare impecabilă. Deficiențele la nivelul instalației sau componentelor acesteia trebuie remediate înainte de montarea produsului.
• În locația de montaj trebuie să fie disponibilă o priză electrică de 230 V AC / 50 Hz accesibilă (a se vedea pagina 206).
• Suprafața de montaj a produsului trebuie să fie netedă.

• Utilizați numai piese de schimb originale, evitând astfel funcționările defectuoase, respectiv deteriorările la nivelul dispozitivului.

• O ghidare necorespunzătoare a chingii o poate distruge pe aceasta din urmă, solicitând de asemenea inutil produsul. Montați produsul astfel încât chinga să intre pe cât posibil perpendicular în acționarea pentru chingă a oblonului. Astfel se evită frecarea inutilă și uzura.

• Orice altă utilizare este considerată a fi neconformă.
• Pentru pagube indirecte, pagube materiale sau pagube aduse persoanelor în cazul utilizării necorespunzătoare, Alfred Schellenberg GmbH nu răspunde.
• Conform standardului EN 13659, trebuie avut grijă să se respecte condițiile de glisare stabilite pentru draperii, în conformitate cu EN 12045. În poziția derulată, la o forță de 150 N în direcție verticală pe marginea inferioară, decalajul să fie de minim 40 mm. Aici trebuie avut în vedere în special faptul că viteza de extindere a draperiei pe ultimii 0,4 m trebuie să fie mai mică de 0,2 m/s.

UTILIZARE CONTRARĂ DESTINAȚIEI

• Nu este permisă utilizarea produsului în domenii de utilizare diferite de cele menționate anterior.
• La utilizarea produsului la exterior există pericol de moarte datorat scurtcircuitului și șocului electric.
• Nu montați și nu utilizați în nicio situație produsul la exterior.
• Sistemele mecanice de blocare de orice natură nu sunt compatibile pentru funcțio- narea automatizată cu acest produs.

DATE TEHNICE

Număr de articol 22745/22638
Tensiune de operare a alimentatorului	230 V AC / 50 Hz
Putere nominală 29 W, max. 45 W de scurtă durată
Putere în regim de stand-by aproximativ < 0,7 W
leşire alimentator 24 V DC / 1,2 A

DATE TEHNICE

Moment de rotație MdN = 2,5 Nm
Turație max. 34 rotații / min.
Suprafața max. a obloanelor 4,0 m	^2 (3 kg/m ^2 suprafață de oblon)
Forța finală de tracțiune 7 kg la nivelul chingii
Funcționare de scurtă durată 5 minute
Clasa de protecție II
Tip protecție IP 20 (numai pentru încăperi uscate)
Precizie de poziționare 5 mm
Număr de intervale de comutare 2 (SUS și JOS)
Plaja de reglare pentru sistemul solar automat	3.000 până la 10.000 lux
Temperatura ambientală admisă 0-40 °C
Precizia de funcționare a ceasului aproximativ +/- 1 minut / lună
Dimensiuni a se vedea pagina 186
Lățimi admise ale chingii 23 mm-Maxi
Lungimea chingii(15 mm chingă standard)	5,5 m la grosimea chingii de 1,0 mm4,3 m la grosimea chingii de 1,3 mm
Nivel de presiune acustică	LpA ≤ 70 dB(A)

Indicatie

Datele specificate sunt valori orientative și se aplică unei situații de montaj ideală. Valorile pot diferi din cauza condițiilor constructive. Utilizați produsul numai cu chingile de oblon la dimensiunile indicate în pagina anterioară. Lungimile și lățimile necorespunzătoare ale chingilor de obloane conduc la deteriorări. Înlocuiti vechea chingă a oblonului atunci când cerințele nu sunt îndeplinite.

EXPLICAREA TASTELOR

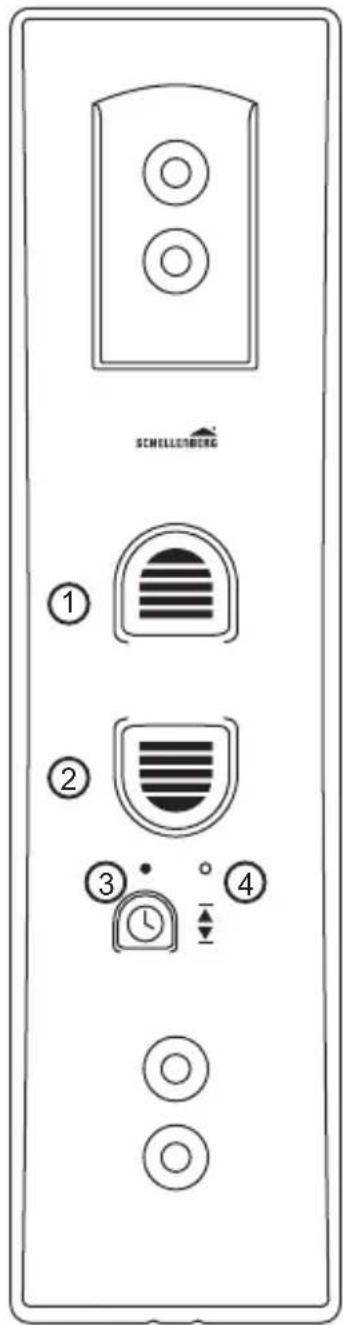

SCHELLONBEG ① ② ③ ④

① Tasta Ridicare
② Tasta Coborâre
③ Tasta Ceas cu indicator cu LED

Starea indicatorului cu LED ( ③)

Oprit

Pornit

Intermittent

④ Tasta Setare

СЪДЪРЖАНИЕ

① Deblocați roata de rulare
② Rotiți roata de rulare în poziție
③ Cârligul de fixare poate fi văzut acum (siehe Schritt 11)
④ Wickelrad verriegeln

BG

Paşii 21 și 22 trebuie executați o singură dată la ora dorită. Trebuie setat cel puțin un timp de pornire. de ex. la ora 7.00 dimineața

Indicatorul cu LED clipește după o întrerupere a curentului, dacă a fost setat anterior cel puțin un timp de pornire. După o întrerupere a curentului, timpii de pornire se decalează.

RO Pentru detalii privind garanția, piesele de schimb sau alte întrebări privind montarea produsului dvs., contactați Serviciul Clienti. [e-mail]
