Уважаема г-жо, уважаеми г-не,

ЕС ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

Указания по безопасности и другие указания 109

Технические характеристики 111

Описание кнопок 113

A Габариты 186

Необходимые инструменты 187

Объем поставки 187

В Монтаж 188

С Настройка конечных положений 207

D Изменение/корректировка конечных положений 209

E Режим ручного управления 210

F Автоматический режим: настройка времени открывания и закрывания ... 213

G Автоматический режим: переключение Ручной/Автомат 218

Н Восстановление заводской настройки 223

I Распознавание препятствия 224

J Распознавание блокировки 225

К Опциональные принадлежности: солнечный датчик 226

Авторские права защищены, 2021, Alfred Schellenberg GmbH. Все права оговорены. Запрещается любое не допускаемое «Законом об авторском праве» использование, в частности, воспроизведение, перевод, переработка или перенос контента в базы данных и другие информационные системы или на другие электронные носители информации.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ И ДРУГИЕ УКАЗАНИЯ

Уважаемый клиент!

Перед установкой и вводом в эксплуатацию прочитайте, пожалуйста, полностью эту инструкцию. Прежде чем приступить к работе, обеспечьте соблюдение всех указаний по технике безопасности. Обеспечьте сохранность данной инструкции и информируйте каждого нового пользователя об опасностях, связанных с этим изделием. При смене владельца не забудьте передать эту инструкцию новому владельцу. Любые повреждения, возникшие в результате неправильного использования или неправильного монтажа устройства, ведут к аннулированию гарантии и любых гарантийных требований.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Существует опасность поражения электрическим током! Перед началом работ на электрооборудовании, его следует отключить от сети.

• Необходимо принять меры безопасности против случайного включения. Это также относится к техническому обслуживанию и ремонту электрооборудования жалюзи.
  Электрические соединения должны выполняться только уполномоченным персоналом специалистов, имеющих соответствующий допуск.
• Ненадлежащая установка может привести к тяжелым травмам или материальному ущербу.
• Необходимо выполнять предписания службы местного электроснабжения, а также все действующие нормы и предписания по установке электрооборудования.
• Изделие должно использоваться только в сухих помещениях (класс защиты IP20).

SCHELLENBERG

• Изделие и его упаковка – не игрушка. Не допускайте детей к изделию и его упаковке, так как это может привести к травмам или асфиксии.
• Не вскрывайте изделие – опасность получения травмы.
• Сетевая розетка и блок питания должны быть всегда легко доступны.
• Не допускайте никого в рабочую зону агрегата жалюзи. Рабочая зона агрегата жалюзи во время работы должна хорошо просматриваться – опасность получения травмы.
• Не разрешайте детям играть с изделием.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ ЕС

Механизм намотки ремня (артикульный номер DE 22745,

24038)

COOT-

Не утилизировать вместе с бытовым мусором! Данный продукт подлежит вторичной переработке и может быть сдан в пункт приема вторсырья или в другой пункт приема электрических бытовых отходов

Директива о машинах и механизмах 2006/42/EC

Директива ЕС по электромагнитной совместимости 2014/30/ЕС

Директива по ограничению вредных веществ (RoHS) 2011/65/EC

ИСПОЛЬЗОВАНИЕ В СООТВЕТСТВИИ С ПРЕДПИСАНИЯМИ

• Изделие предназначено исключительно для управления агрегатами жалюзи.

• Агрегат жалюзи и его компоненты должны находиться в исправном состоянии. Все дефекты агрегата или его компонентов должны быть устранены перед монтажом изделия.

• На месте применения должна быть смонтирована сетевая розетка 230 В АС / 50 Гц со свободным доступом (см. стр. 206).

• Поверхности для монтажа изделия должны быть ровными.
• Используйте только оригинальные запчасти – это позволяет избежать сбоев и поломок оборудования.
• Плохое центрирование ремня может привести к его преждевременному выходу из строя и излишним нагрузкам при эксплуатации изделия. Изделие должно быть смонтировано так, чтобы ремень входил в ременный привод жалюзи по возможности вертикально. Это позволяет избежать излишнего трения и износа ремня.
• Любое другое или выходящее за эти рамки использование считается не соответствующим предписаниям.
• Фирма Alfred Schellenberg GmbH не несет никакой ответственности за косвенный или материальный ущерб, а также травмы, возникшие в результате ненадлежащего использования.

ИСПОЛЬЗОВАНИЕ НЕ ПО НАЗНАЧЕНИЮ

• Использование данного изделия для других целей, кроме указанных выше, не допускается.
• При использовании изделия на открытом воздухе возникает опасность для жизни вследствие короткого замыкания и поражения электрическим током.
• Ни в коем случае не устанавливать и не эксплуатировать изделие на открытом воздухе.
• Механические блокирующие устройства любого типа не подходят для автоматической работы с данным изделием.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул № 22745/22638

Блок питания рабочего напряжения 230 В перем. тока / 50 Гц

Номинальная мощность 29 Вт, макс. 45 Вт кратковременно

Мощность в режиме ожидания прим. < 0,7 Вт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выход блока питания 24 В пост. тока / 1,2 А
Крутящий момент MdN = 2,5 Нм
Макс. частота вращения 34 об/мин
Макс. площадь полотна роль-ставен	4,0 м2 (3 кг/м2 площади полотна роль-ставен)
Конечное тяговое усилие 7 кг на ремне
Кратковременная эксплуатация 5 минут
Класс защиты II
Степень защиты IP 20 (только для сухих помещений)
Точность позиционирования 5 мм
Количество переключений 2 (ВВЕРХ и ВНИЗ)
Диапазон настройки солнечной автоматики	от 3 000 до 10 000 люкс
Допустимая температура окружающей среды	0–40 °C
Точность хода часов прибл. +/- 1 мин / месяц
Габариты	см. страницу 186
Допустимая ширина ремня	23 мм-Maxi
Длина ремня(15 мм стандартный ремень)	5,5 м при толщине ремня 1,0 мм4,3 м при толщине ремня 1,3 мм
Уровень звукового давления	LpA ≤ 70 дБ (А)

Указание:

Эти данные являются ориентировочными и соответствуют идеальной монтажной ситуации. Они могут отклоняться в зависимости от конкретных условий установки. Используйте данное изделие только с ремнями вышеуказанных размеров. Использование ремней с неправильной длиной и шириной может привести к повреждению агрегата. При невыполнении этих требований замените ремень жалюзи.

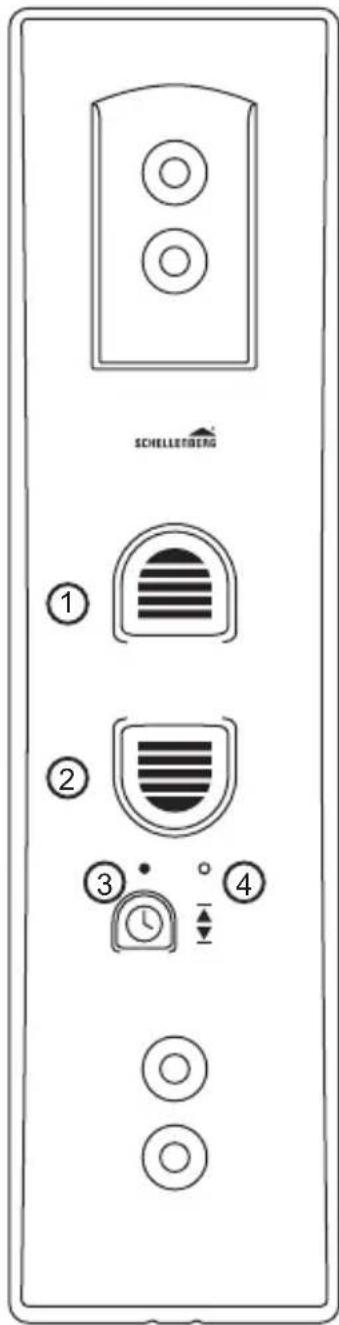

ОПИСАНИЕ КНОПОК

SCHELLENTBERG ① ② ③ ④

① Кнопка подъема
② Кнопка опускания
③ Кнопка часов со светодиодной индикацией

Состояние светодиодной индикации ( ③

o Выключение

Включение

-●- Мигание

④ Кнопка установки

3MICT

Комплект поставки 187

В Монтаж 188

СИГУРНОСТ И НАПОМЕНЕ

Поштовани купче,

① Разблокируйте колесо намотки
② Поверните колесо намотки в нужное положение
③ Теперь можно видеть крепежный крюк (см. шаг 11)
④ Заблокируйте колесо намотки

UA

Шаги 21 и 22 должны проводиться один раз в установленное время. При этом должно быть установлено, по крайней мере, одно время переключения. например, утром в 7.00

После исчезновения напряжения в сети, светодиодная индикация мигает, если перед этим было установлено, по крайней мере, одно время переключения. После исчезновения напряжения в сети, время переключения смещается.
