RolloDrive 45 - Elektrisk motor Schellenberg - Gratis bruksanvisning og manual

Merke	Schellenberg
Modell	RolloDrive 45
Produkttype	Elektrisk motor for rullesjalusi
Referanse	22745 / 22638
Driftsspenning	230 V AC / 50 Hz
Nominell effekt	29 W (maks. 45 W kortvarig)
Standby-effekt	< 0,7 W
Strømforsyningsutgang	24 V DC / 1,2 A
Dreiemoment	2,5 Nm
Maks. rotasjonshastighet	34 o/min
Maks. overflate rullesjalusi	4,0 m² (sjalusi 3 kg/m²)
Slutt trekkraft	7 kg på remmen
Korttidsdrift	5 minutter
Beskyttelsesklasse	II
Beskyttelsesgrad	IP 20 (kun tørre rom)
Posisjonsnøyaktighet	5 mm
Antall brytertider	2 (opp og ned)
Justeringsområde solautomatikk	3 000 til 10 000 Lux
Tillatt omgivelsestemperatur	0 til 40 °C
Tidsnøyaktighet	± 1 minutt per måned
Tillatte rembredder	23 mm maks.
Remlengde (standard 15 mm)	5,5 m (tykk. 1,0 mm) / 4,3 m (tykk. 1,3 mm)
Lydtrykknivå	LpA ≤ 70 dB(A)
Sikkerhet	Obstruksjons- og blokkeringsdeteksjon, nødstopp
Hovedfunksjoner	Manuell betjening, automatisk med klokke, justering av endeposisjoner, valgfri solsensor
Vedlikehold og rengjøring	Ingen spesielt vedlikehold kreves; bruk en tørr klut til rengjøring
Reservedeler og reparasjonsevne	Bruk kun originale reservedeler; kontakt kundeservice

Ofte stilte spørsmål - RolloDrive 45 Schellenberg

Hvordan justere endeposisjonene til rullesjalusien?

Etter montering, utfør justering av endeposisjoner som angitt i bruksanvisningen (avsnitt C). Bruk knappene Opp og Ned for å definere øvre og nedre stopp. Bekreft med knappen Justering.

Hva gjør jeg hvis motoren ikke reagerer?

Kontroller først strømtilførselen (stikkontakt 230 V). Hvis LED-indikatoren ikke lyser, tilbakestill enheten ved å koble fra og deretter koble til strømforsyningen igjen. Hvis problemet vedvarer, se avsnitt Tilbakestilling til fabrikkinnstillinger (avsnitt H).

Hvordan bruke manuell betjening?

For manuell bruk, lås opp opprullingshjulet (trinn 21) og drei det manuelt for å heve eller senke sjalusien. Lås det deretter igjen for å gå tilbake til automatisk modus (avsnitt E).

Hvordan stille inn åpnings- og lukketidene i automatisk modus?

I automatisk modus (avsnitt F), trykk på knappen Klokke for å få tilgang til tidsinnstillingene. Bruk knappene Opp/Ned for å angi ønsket opp- og nedtid. Bekreft med knappen Justering.

Hva betyr blinking av LED-en?

LED-en blinker etter strømbrudd hvis en manøvertid er blitt stilt inn tidligere. Dette indikerer at de programmerte tidene er forskjøvet. Du må da tilbakestille klokken (trinn 21-22).

Hvordan installere den valgfrie solsensoren?

Solsensoren (ref. 25558, kabel 1,5 m) kobles til motoren. Den gir automatisk justering basert på lysstyrke (3000 til 10000 Lux). Følg instruksjonene i avsnitt Valgfritt tilbehør: solsensor (avsnitt K).

Hva er de viktigste sikkerhetsinstruksjonene?

Før ethvert inngrep, koble fra strømtilførselen. La tilkoblinger utføres av en kvalifisert tekniker. Bruk aldri produktet utendørs (IP20). Hold barn unna og hold bevegelsesområdet synlig under drift (avsnitt Sikkerhet og instruksjoner).

Hvordan tilbakestille til fabrikkinnstillinger?

For å tilbakestille alle innstillinger (endeposisjoner, tider), trykk samtidig på knappene Opp + Ned i ca. 5 sekunder til LED-en blinker raskt. Slipp, tilbakestillingen er utført (avsnitt H).

Hva er maksimal rullesjalusioverflate som støttes?

Motoren støtter en sjalusioverflate på opptil 4,0 m² for en vekt på 3 kg/m². For tyngre sjaluiser må overflaten reduseres tilsvarende (tekniske spesifikasjoner).

Hvordan bytte sjalusiremmen?

Bruk kun en rem med bredde ≤ 23 mm og passende tykkelse (1,0 eller 1,3 mm). Bytt den hvis den er slitt eller har feil dimensjoner. Følg monteringsanvisningene (avsnitt B) for vertikal føring for å unngå slitasje.

BRUKSANVISNING RolloDrive 45 Schellenberg

Sikkerhet og anvisninger 151

Tekniske data 154

Forklaring til tastene 155

A Dimensjoner 186

Nødvendig verktøy 187

Leveranseinnhold 187

B Montering 188

C Sluttposisjon 207

D Endre/korrigere sluttposisjon 209

E Manuell betjening 210

F Automatisk betjening: Stille åpne- og lukketid 213

G Automatisk betjening: Bytte mellom manuell/auto 218

H Reset 223

I Hiderregistrering 224

J Blokkeringsregistering 225

K Mulig tilbehør: Solsensor 226

Beskyttet opphavsrett, 2021 Alfred Schellenberg GmbH. Med forbehold om alle rettigheter. All bruk som Lov om Opphavsrett til Åndsverk ikke tillater, spesielt kopiering, oversettelse, bearbeiding eller utlevering av innholdet i databaser eller andre elektroniske medier, er forbudt.

SIKKERHET OG ANVISNINGER

Kjære kunde

vi ber deg lese gjennom hele denne anvisningen før du monterer og tar o bruk produktet. Merk deg alle sikkerhetsanvisningene før du starter arbeidet. Oppbevar denne anvisningen og gjør alle som bruker produktet oppmerksom på de farer som finnes i forbindelse med dette produktet.

Hvis produktet får en ny eier, skal denne dokumentasjonen følge med. Ved skader som oppstår som følge av uriktig bruk eller feilaktig montering, slettes garantien og alle erstatningskrav.

SIKKERHETSANVISNINGER

Livsfare pga. elektrisk støt! Kutt strømmen før du utfører arbeid på det elektriske anlegget.

• Sørg for sikkerhetstiltak mot utilsiktet innkobling. Dette gjelder også for vedlikehold og reparasjon av elektriske rullesjalusianlegg.
• Elektriske tilkoblinger skal kun gjøres av faglært elektriker.
• Uriktig installasjon kan gi alvorlige skader på person og eiendom
• Følg forskriftene fra din lokale strømleverandør samt alle gjeldende standarder og forskrifter som gjelder for elektriske anlegg.
• Produktet skal kun brukes i tørre rom (IP 20).
• Produktet og emballasjen er ikke leketøy. Må holdes unna barn da det innebærer fare for personskader og kvelning.
• Produktet må ikke åpnes, fare for personskader.
• Stikkontakten og nettdelen må alltid være tilgjengelige.
• Personer må holdes unna rullesjalusianleggets bevegelsesområde. Kjøreområdet til rullesjalusianlegget skal være godt synlig under drift.
• Barn må ikke få lov til å leke med produktet.

EU-KONFORMITETSERKLÆRING

Beltevikleren (Art. nr. DE 22745, 2038) oppfyller gjeldende krav i henhold til europeiske og nasjonale direktiver. Konformitet er dokumentert. Den fullstendige teksten til EU-konformitetserklæringen er tilgjengelig under følgende internett-adresse: http://www.schellenberg.de (Menyvalget "Service" i Download-senteret).

Må ikke kastes i restavfallet! Produktet kan gjenvinnes og skal avleveres på oppsamlingsplasser for elektronisk husholdningsavfall

Maskindirektivet 2006/42/EF

EMC-direktiv 2014/30/EU

RoHS-direktiv 2011/65/EU

RETT BRUK

• Produktet er kun beregnet til styring av rullesjalusianlegg.
• Rullesjalusianlegget og tilhørende deler skal være i feilfri stand. Feil på anlegget eller tilhørende deler skal være utbedret før produktet monteres.
• På monteringsstedet må det finnes en fritt tilgjengelig 230 V AC / 50 Hz kontakt (se side 206).
• Flaten der produktet monteres må være jevn.
• Bruk alltid bare originale reservedeler, da unngås feilfunksjoner og skade på apparatet.
• Dårlig føring av opptrekksbåndet vil ødelegge båndet og belaste produktet i unødig grad. Monter produktet slik at opptrekksbåndet løper så loddrett som mulig inn i persiennedriften. Da unngås unødig slitasje.

• Annen bruk av produktet eller bruk utover dette anses som ikke forskriftsmessig bruk.

• Alfred Schellenberg GmbH er ikke ansvarlig for følgeskader, materielle skader og personskader ved ikke forskriftsmessig bruk.

• Iht. standard EN 13659 må det påses at overføringskraften i forhengene som er fastsatt i EN 12045 overholdes. I nedrullet stilling skal forskyvningen ved en overføringskraft på 150 N rettet oppover mot nederkanten, være på minst 40 mm. Pass spesielt godt på at utkjøringshastigheten på forhenget må vær mindre enn 0,2 m/s på de siste 0,4 m.

IKKE FORSKRIFTSMESSIG BRUK

• Bruk av produktet på andre enn nevnte bruksområder er ikke tillatt.
• Bruk av produktet utendørs er livsfarlig grunnet kortslutning og støt.
• Produktet må aldri monteres og brukes utendørs.
• Mekaniske sperrer av ulikt slag er ikke egnet til den automatiserte bruken av dette produktet.

TEKNISKE DATA

Artikkelnummer 22745/22638
Bruksspenning, tilkoplet enhet 230 V AC / 50 Hz
Nominell effekt 29 W, maks. 45 W i kortere perioder
Effekt, standby ca. < 0,7 W
Utgang fra tilkoplet enhet 24 V DC / 1,2 A
Rotasjonsmoment MdN = 2,5 Nm
Maks. rotasjonstall 34 omdr. / min.
Maks. sjalusi-flate 4,0 m	2 (3 kg/m 2 sjalusi-flate)
Slutt-trekkraft 7 kg beltebånd
Bruk i kortere perioder 5 minutter
Beskyttelsesklasse II
Beskyttelse IP 20, kun for tørre, innvendige rom
Nøyaktighet ved posisjonering 5 mm
Antall koplingstider	2 (AUF og AB)
Innstillingsområde, solautomatikk	3 000 - 10 000 Lux
Tillatt romtemperatur	0-40 °C
Klokkenøyaktighet	ca. +/- 1 minutt / måned
Mål	(se side 186)
Tillatte beltebåndbredder	23 mm-Maxi
Beltelengde(15 mm Standardbeltebånd)	5,5 m ved 1,0 mm beltetykkelse4,3 m ved 1,3 mm beltetykkelse
Lydtrykk-nivå	LpA ≤ 70 dB(A)

Merk

Opplysningene er kun retningsgivende og gjelder for en perfekt monteringssituasjon. Bygningstekniske forhold kan gjøre at verdiene avviker. Bytt opptrekksbånd hvis det ikke fyller kravene. Opptrekksbånd med feil lengde eller bredde kan skade anlegget. Bytt opptrekksbånd hvis det ikke fyller kravene.

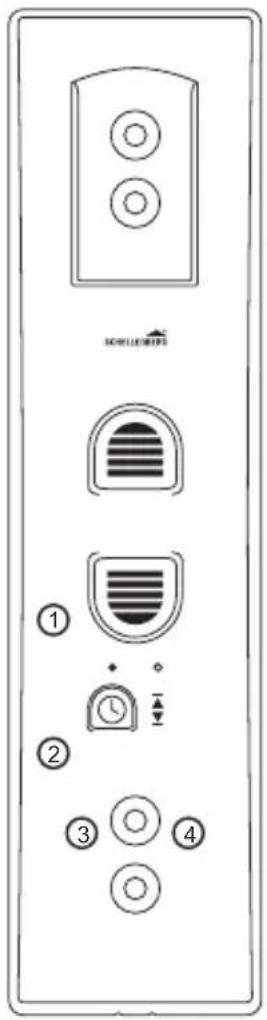

FORKLARING TIL TASTENE

① Knapp „Kjøres opp“
② Knapp „Kjøres ned“
③ Knapp „Klokke“ med LED-display

Status for LED-displayet ( ③)

O Av

På

Blinker

④ Knapp „Set“

SISÄLLYSLUETTELO

Öryggi og ábendingar 181

Tæknilýsing 184

Skýringar á hnöppum 185

A Mál 186

Nauðsynleg verkfæri 187

Innifalið 187

B Uppsetning 188

C Endastöður stilltar 207

NO Stegene 21 og 22 må gjøres en gang på ønsket klokkeslett. Det må stilles inn minst én koblingstid. f.eks. kl 07:00 på morgenen

LED-displayet blinker etter strømutfall, hvis det var stilt inn en koblingstid. Et strømutfall vil forskyve koblingstidene.
