RolloDrive 35 - Elektrische motor Schellenberg - Gratis gebruiksaanwijzing en handleiding

Merk	Schellenberg
Model	RolloDrive 35
Referentie	22735 / 22637
Producttype	Elektromotor voor rolluiken
Voedingsspanning	230 V AC / 50 Hz (netvoeding), uitgang 24 V DC / 1,2 A
Nominaal vermogen	29 W (max. 45 W kortstondig)
Stand-by vermogen	< 0,7 W
Motorkoppel	2,5 Nm
Rotatiesnelheid	34 tr/min (max.)
Maximale trekkracht op de band	7 kg
Maximaal rolluikoppervlak	4,0 m² (voor een rolluik van 3 kg/m²)
Kortstondige werking	5 minuten
Beschermingsklasse	II
Beschermingsgraad	IP20 (alleen droge ruimtes)
Toegestane omgevingstemperatuur	0 °C tot 40 °C
Toegestane bandbreedte	15 mm (miniband)
Maximale bandlengte	5,5 m (band dikte 1,0 mm) / 4,3 m (band dikte 1,3 mm)
Geluidsdrukniveau	LpA ≤ 70 dB(A)
Positienauwkeurigheid	5 mm
Hoofdfuncties	Omhoog, omlaag, instelling van eindposities, automatische modus met timer, obstakel- en blokkadedetectie, handbediening, optie zonne-energiesensor
Onderhoud en reiniging	Reinigen met een droge doek. Gebruik geen agressieve reinigingsmiddelen. Controleer regelmatig de staat van de band.
Veiligheid	Koppel het apparaat los voor elke ingreep. Alleen binnenshuis gebruiken. Houd kinderen op afstand. Het product niet openen.
Reserveonderdelen en repareerbaarheid	Gebruik uitsluitend originele reserveonderdelen. Neem bij storing contact op met een gekwalificeerde technicus.
Algemene informatie	Volledige handleiding beschikbaar op notice-facile.com. Machinesrichtlijn 2006/42/EG, EMC 2014/30/EU, RoHS 2011/65/EU.

Veelgestelde vragen - RolloDrive 35 Schellenberg

Hoe installeer ik de RolloDrive 35 motor?

Volg de montagestappen in de handleiding: bevestig het oprolwiel, steek de band in, sluit de netvoeding aan. Zorg ervoor dat de band verticaal in de aandrijving zit. Koppel voor elke ingreep de voeding los.

Hoe stel ik de eindposities (boven- en onderaanslag) in?

Gebruik de toetsen Omhoog en Omlaag om het rolluik naar de gewenste positie te brengen, druk vervolgens op de toets Instelling om op te slaan. De stappen staan in sectie C van de handleiding.

Wat te doen als het rolluik niet op de juiste positie stopt?

Voer een aanpassing/correctie van de eindposities uit (sectie D). Als het probleem aanhoudt, reset dan de fabrieksinstellingen (sectie H).

Het LED-lampje knippert, wat betekent dat?

Een knipperende LED geeft een wachtstatus of een fout aan, afhankelijk van de context. Raadpleeg de LED-statustabel in de handleiding (toets Klok).

Kan ik deze motor buitenshuis gebruiken?

Nee, de motor heeft beschermingsgraad IP20 en mag alleen in droge ruimtes worden gebruikt. Buitengebruik leidt tot risico op kortsluiting of elektrische schok.

Hoe schakel ik over naar de automatische modus met timer?

Stel eerst de gewenste openings- en sluitingstijden in (sectie F), schakel vervolgens naar de automatische modus via de toets Klok (sectie G).

Detecteert de motor obstakels?

Ja, de motor is uitgerust met een obstakeldetectiefunctie (sectie I). Als een obstakel wordt gedetecteerd, stopt de beweging en keert kort de richting om.

Wat is het stand-by vermogen van de RolloDrive 35?

Het stand-by vermogen is minder dan 0,7 W.

Hoe vervang ik de band van het rolluik?

Koppel de voeding los, open de behuizing, ontgrendel het oprolwiel, verwijder de oude band en plaats de nieuwe. Houd de aangegeven afmetingen aan (breedte 15 mm, maximale lengte 5,5 m voor dikte 1,0 mm).

Waar kan ik de volledige handleiding downloaden?

De handleiding is gratis beschikbaar als PDF op notice-facile.com. U kunt ook een vertaling in uw taal aanvragen door uw e-mailadres op te geven.

GEBRUIKSAANWIJZING RolloDrive 35 Schellenberg

Veiligheid en instructies 25
Technische gegevens 28
Verklaring van de toetsen 29

A Afmetingen 186

Door de auteurswet beschermd, 2021, Alfred Schellenberg GmbH. Alle rechtenvoorbehoden. leder door de auteurswet Niet toegestaan gebruik, met name vermenigvuldiging, vertaling, verwerking c.q. doorgifte van inhoud in databases of andere elektronische media en systemen, is verboden.

VEILIGHEID EN INSTRUCTIES

Geache klant,

Lees a.u.b. vór de montage en inbedrijfstelling deze gebruiksaanwij-zing volledig door. Neem alle veiligheidsaanwijzingen in ache, voordatu met de werkzaamheden begint. Sla de gebruiksaanwijzing op en wijs iedere gebruiker op eventuale risico's die samenhagen met dit product.

Overhandig deze gebruiksaanwijzing ook aan de nieuwe eigenaar bij overgang van eigenaar. Bij schade die ontstaat door onvakkundig gebruik of door foutieve montage, verwalt de garantie en iedere aanspraak op fabrieksgarantie.

VEILIGHEIDSAANWIJZINGEN

Er bestaat levensgevaar door een stroomstoot! Vór werkzaamheden aan elektrische installations要去en deze vrij van spanning worden geschakeld.

• Tref verilgheidsmaatregelen gegen abusievelijk inschakelen.Dit geldt ook bij onderhoud en reparatie aan elektrische rolluikinstallations.
• Aansluitingen op het elektriciteitsnet月至uitsluitend door een geautoriseerde, goedgekeurde vakman worden uitgevoerd.
• Onvakkundige installment kan leiden tot ernstig persoonlijk letsel of materiele schade.
• De voorschriften van het lokale energiebedrijf en alle geldende normen en voorschriften voor de installmentie van elektricitie要去en worden nageleefd.
• Het product uitsluitend in droge ruimten gebruiken (beschemmingsniveau IP20).
• Het product en de verpakking zijn geen spelelgoed. Houd kinderen uit de buurt ervan, er bestaat gevaar voor verwondingen of verstikking.
• Het product Niet openen, gevaar voor verwondingen.
• De netstekkerdoos en de netvoeding要去en altijdd vrij toegankelijk+zijn.

SCHELLENBERG

• Houd mensen uit de buurt van het loopgebied van de rolluikinstallatie. Het loopgebied van de rolluikinstallatie要去ijdens het gebruik hunnen worden ingezien. Er bestaat verwondingsgevaar.
• Het mag kinderen nicht worden toegestaan om met het product te spelen.

EU-CONFORMITEITSVERKLARING

De bandopwinder (Artikeln DE 22735, 22637) voldoet aan de geldende vereisten van Europese en nationale richtlijnen. De conformiteit werden aangetoond. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.schellenberg.de (Menupunt "Service" in het download-center).

Niet met het huisvuil weggooien! Het product is recyclebaar en kan worden afgevoerd maar een recyclingcentrum of maar een ander inzamelpunt voor huishoudelijk elektrisch afval.

Machinerichtlijn 2006/42/EG

EMV-richtlijn 2014/30/EG

RoHS-richtlijn 2011/65/EG

• De tijdschakelklok is uitsluitend ontworpen voor de besturing van rolluikinstallaties.
• De rolluikinstallatie en de onderdelenaarvan moeten in perfecte staat+zijn. Defecten aan de installmentie of onderdelen ervan moeten voor de inbouw van het product worden verholpen.
• Er moet op deplaats van inbouw een door de opdrachtgeber geleverde vrij toegankelijke 230V AC / 50 Hz netstekkerdoos aanwezig zijn (zie pagina 206).
• Het montageoppervlak voor het product要去 egaalহ.

• Gebruik uitsluitend originele onderdelen; zo voorkomt u foutieve functies c.q. schade aan het apparaat.

• Eien slechte riemgeleiding kan de riem vernielen en het product onnodig belasten. Monteer het product zodanig dat de riem zo loodrecht möglichk in de rolluikriemaandrijving inloopt. Daardoor voorkomt u onnodige wrijving en slijtage.

• Een ander of verder gaand gebruik geldt als nicht in overeenstemming met de voor-schriften.
• Voor verwolgschade, materièle schade en persoonlijk letsel bij nicht voorgeschreiben gebruik is Alfred Schellenberg GmbH nicht aansprakelijk.
• Volgens norm EN 13659要去 voor gezorgd worden dat de voor de rolluiken vastgelegde verschuifcondities conform EN 12045 worden aangehouden. In uitgerolde stand要去 bij een kracht van 150N in opwaartse richting de verschuiving aan de onderkant minimaal 40mm bedragen. Hierbij要去 er met name op worden gelet dat de uitloopsnelheid van het rolluik op de LASTe 0,4m kleiner dan 0,2m / s 要去ন.

ONBEOOGD GEBRUIK

• Het product mag nicht voor andere dan de hierboven genoemde doeleinden worden gebruikt.
• Als het product buitenshuis worden gebruikt, bestaat er een kans op dodelijk letsel door kortsluiting en elektrische schokken.
  Monteer of gebruik het product nooit buitenshuis.
• Mechanische vergrendelingen van welke aard dan ook zichn nicht geschikt voor geautomatiseerd gebruik met dit product.

TECHNISCHE GEGEVENS

Artikelnummer 22735/22637

Bedrijfsspanning voeding 230 V AC / 50 Hz

Nominal vermogen 29 W, max. 45 W kortstandig

Vermogen stand-by ca. < 0,7 W

Voeding uitgang 24 V DC / 1,2 A

Koppel MdN = 2,5 Nm

Max.toerental 34/min.

Max. rolluikoppervlak 4,0 m

2 (3kg / m² rolluikoppervlak)

Eindtrekkracht 7 kg aan de gordelband

Kortstondige werkung 5 minuten

Veiligheidsklasse II

IP-code IP 20 (uitsluitend voor droge ruimten)

Positioneringsnauwkeurigheid 5 mm

Aantal schakeltijden

Instelbereik zonneautomaat

Toelaatbare omgevingstemperatuur

Nauwkeurigheid van de klok

Afmetingen

Toegelaten bandbreedtes

Bandlength

(15 mm standardband)

Geluidsdrukniveau

5,5 m bij 1,0 mm bandsterkte

4,3 m bij 1,3 mm bandsterkte

LpA ≤ 70 dB(A)

Aanwijzing

De opgaven zijn richtwaarden en gelden voor een ideale inbouwpositie. De waarden konnen afwijken op grond van bouwkundige feiten. Gebruik het product uitsluitend met rolluikriemen voor de bovengenome de afmetingen. Foutieve rolluikriemlangten en -breedten leiden tot beschadigingen. Vervang de oude rolluikriem als Niet voldaan is aan de eisen.

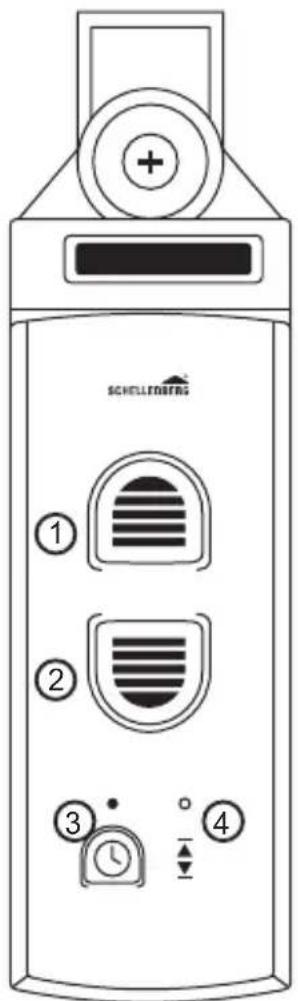

VERKLARING VAN DE TOETSEN

① Toets omhoog gaan
(2) Toets omlaag gaan
③ Toets klok met LED-display

Status van het LED-display ( ③)

Uit

Aan

Knipperend

(4) Toets set

SPIS TRESCI

① Wikkelwiel deblokkeren
② Wikkelwiel in positie draaien
③ Nu is de bevestigingshaak te zien (zie stap 11)
4 Wikkelwiel vergrendelen

PL

Stap 21 en 22 moeten een maal op de gewensteijd worden uitgevoerd. Er要去 minimaal een schakeltijd worden ingesteld.
bv. om 7.00uur's morgens
