Drive Action - Porta de garagem Schellenberg - Manual de utilização gratuito

Tipo de produto	Automatismo para porta de garagem
Marca	Schellenberg
Modelo	Drive Action
Referências	60920, 60926
Tensão de serviço	220-240 V AC, 50/60 Hz
Potência nominal	200 W
Potência em espera	5 W
Força máxima	500 N
Velocidade	0,15 m/s
Iluminação integrada	LED 12 V DC
Duração da iluminação	3 minutos
Codificação	Rolling Code
Frequência de rádio	433,92 MHz
Temperatura de funcionamento	-20°C a +40°C
Superfície máxima da porta	9 m²
Índice de proteção	IP 20 (locais secos)
Emissor portátil	4 canais, 433,92 MHz, bateria 23A
Tipo de porta compatível	Portas seccionais e basculantes com compensação por molas
Destravamento de emergência	Sim, manual por cabo
Garantia	2 anos

Perguntas frequentes - Drive Action Schellenberg

Que tipo de porta o automatismo Drive Action pode equipar?

O automatismo Drive Action é projetado para portas seccionais e basculantes com compensação por molas, para uso privado e em locais secos.

Como instalar o automatismo no teto?

A montagem no teto requer fixar o trilho e o automatismo de acordo com os planos fornecidos. Use os suportes de parede e as fixações adequadas. Certifique-se de que o teto é suficientemente resistente e que as distâncias de segurança são respeitadas.

Como programar o emissor portátil?

Pressione os dois botões do emissor simultaneamente por 2 segundos, depois mantenha o botão 'Set' pressionado enquanto liga o automatismo. Solte o botão após 2 segundos. A programação está assim concluída.

O que fazer em caso de corte de energia ou falha?

Use o destravamento de emergência manual: puxe o cabo vermelho para desengatar a porta do automatismo. Poderá então abrir ou fechar a porta manualmente. Atenção, a porta pode cair se as molas estiverem defeituosas.

Como ajustar os fins de curso?

Leve a porta à posição alta desejada, depois ajuste o batente de fim de curso superior (R) no trilho. Faça o mesmo para a posição baixa. Após o ajuste, execute um ciclo completo para verificar o funcionamento.

Quais são as precauções de segurança essenciais?

Antes de qualquer intervenção, desconecte o aparelho. Crianças e pessoas não qualificadas não devem usar o automatismo. Verifique regularmente a detecção de obstáculos: coloque um objeto de 50 mm sob a porta, ela deve inverter seu curso. Instale de preferência uma barreira de luz opcional.

Como testar o dispositivo de detecção de obstáculos?

Coloque um objeto rígido com cerca de 50 mm de altura (ex: calço de madeira) sob a borda de fechamento. Inicie um fechamento. A porta deve parar e inverter seu curso ao encontrar o obstáculo. Se não for o caso, verifique os ajustes e consulte o serviço pós-venda.

Qual manutenção regular é necessária?

Verifique mensalmente o bom funcionamento da porta e do destravamento de emergência. Limpe o exterior com um pano seco. Inspecione visualmente cabos, molas e fixações. Não requer manutenção específica se usado em locais secos.

Posso conectar acessórios adicionais?

Sim, o automatismo permite conectar opcionalmente uma barreira de luz, um comutador de parede, um interruptor de chave, uma iluminação adicional de garagem, um dispositivo de abertura por smartphone ou um contato de portão de pedestre. Respeite as instruções de conexão.

Como remover um emissor portátil?

Para apagar todos os emissores memorizados, mantenha o botão 'Set' pressionado por 10 segundos até que o led pisque. Todos os códigos são então excluídos. Pode então reprogramar os emissores desejados.

MANUAL DE UTILIZADOR Drive Action Schellenberg

Segurança e indicações 48

Instruções gerais de segurança 48

Utilização prevista 48

Qualificação do Instalador 48

Antes da montagem 49

Instruções de segurança para a montagem 49

Instruções de segurança para a colocação em funcionamento 49

Instruções de segurança para a operação 50

Instruções de segurança para a manutenção, reparação e limpeza 50

Termos de garantia 50

Declaração de conformidade UE 51

Legendas para o material fornecido 52

Dados técnicos 52

Ferramentas necessárias 185

A1 Montagem de calha 186

A2 Montagem de teto 188

A3 Montagem de portão 194

B Programar o emissor manual ....199

B1 Controlo do portão 199

B2 Controlo da luz separado 202

C Ajuste da posição final 206

C1 Paragem de perigo durante o ajuste da posição final 208

D Acessórios opcionais ....208

D1 Ligação da barreira fotoelétrica 209

D2 Ligação do interruptor de parede / interruptor de chave 209

D3 Ligação da iluminação adicional da garagem 210

D4 Ligação do Smartphone com o abridor do portão da garagem 210

D5 Ligação do contacto da porta de emergência 210

E Apagar o emissor manual 211

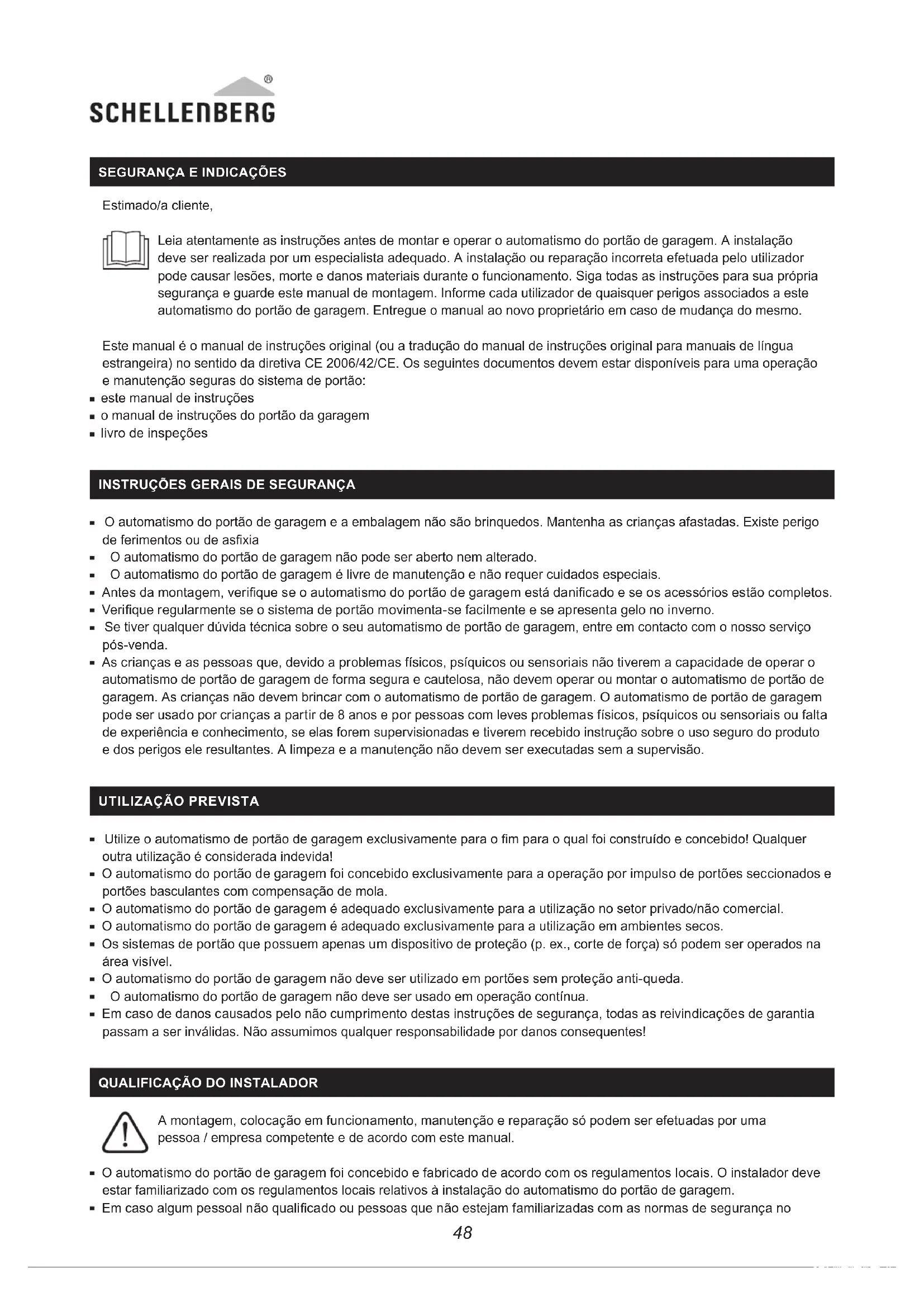

Leia atentamente as instruções antes de montar e operar o automatismo do portão de garagem. A instalação deve ser realizada por um especialista adequado. A instalação ou reparação incorreta efetuada pelo utilizador pode causar lesões, morte e danos materiais durante o funcionamento. Siga todas as instruções para sua própria segurança e guarde este manual de montagem. Informe cada utilizador de quaisquer perigos associados a este automatismo do portão de garagem. Entregue o manual ao novo proprietário em caso de mudança do mesmo.

Este manual é o manual de instruções original (ou a tradução do manual de instruções original para manuais de língua estrangeira) no sentido da diretiva CE 2006/42/CE. Os seguintes documentos devem estar disponíveis para uma operação e manutenção seguras do sistema de portão:

■ este manual de instruções
- o manual de instruções do portão da garagem
■ livro de inspeções

INSTRUÇÕES GERAIS DE SEGURANÇA

• O automatismo do portão de garagem e a embalagem não são brinquedos. Mantenha as crianças afastadas. Existe perigo de ferimentos ou de asfixia
• O automatismo do portão de garagem não pode ser aberto nem alterado.
• O automatismo do portão de garagem é livre de manutenção e não requer cuidados especiais.
• Antes da montagem, verifique se o automatismo do portão de garagem está danificado e se os acessórios estão completos.
• Verifique regularmente se o sistema de portão movimenta-se facilmente e se apresenta gelo no inverno.
• Se tiver qualquer dúvida técnica sobre o seu automatismo de portão de garagem, entre em contacto com o nosso serviço pós-venda.
• As crianças e as pessoas que, devido a problemas físicos, psíquicos ou sensoriais não tiverem a capacidade de operar o automatismo de portão de garagem de forma segura e cautelosa, não devem operar ou montar o automatismo de portão de garagem. As crianças não devem brincar com o automatismo de portão de garagem. O automatismo de portão de garagem pode ser usado por crianças a partir de 8 anos e por pessoas com leves problemas físicos, psíquicos ou sensoriais ou falta de experiência e conhecimento, se elas forem supervisionadas e tiverem recebido instrução sobre o uso seguro do produto e dos perigos ele resultantes. A limpeza e a manutenção não devem ser executadas sem a supervisão.

UTILIZAÇÃO PREVISTA

• Utilize o automatismo de portão de garagem exclusivamente para o fim para o qual foi construído e concebido! Qualquer outra utilização é considerada indevida!
• O automatismo do portão de garagem foi concebido exclusivamente para a operação por impulso de portões seccionados e portões basculantes com compensação de mola.
• O automatismo do portão de garagem é adequado exclusivamente para a utilização no setor privado/não comercial.
• O automatismo do portão de garagem é adequado exclusivamente para a utilização em ambientes secos.
• Os sistemas de portão que possuem apenas um dispositivo de proteção (p. ex., corte de força) só podem ser operados na área visível.
• O automatismo do portão de garagem não deve ser utilizado em portões sem proteção anti-queda.
• O automatismo do portão de garagem não deve ser usado em operação contínua.
• Em caso de danos causados pelo não cumprimento destas instruções de segurança, todas as reivindicações de garantia passam a ser inválidas. Não assumimos qualquer responsabilidade por danos consequentes!

QUALIFICAÇÃO DO INSTALADOR

A montagem, colocação em funcionamento, manutenção e reparação só podem ser efetuadas por uma pessoa / empresa competente e de acordo com este manual.

• O automatismo do portão de garagem foi concebido e fabricado de acordo com os regulamentos locais. O instalador deve estar familiarizado com os regulamentos locais relativos à instalação do automatismo do portão de garagem.
• Em caso algum pessoal não qualificado ou pessoas que não estejam familiarizadas com as normas de segurança no

trabalho para portas e portões automáticos não podem realizar instalações ou intervenções no automatismo do portão de garagem.

- As pessoas que não cumpram as normas de segurança aplicáveis à instalação e manutenção são responsáveis por quaisquer danos, lesões, custos, despesas ou reclamações resultantes do não cumprimento das normas de segurança.

ANTES DA MONTAGEM

• O automatismo do portão de garagem não deve ser utilizado em portões de difícil movimentação.
  ■Verifique se o portão pode ser aberto e fechado facilmente à mão.
• Verifique se as molas de equilíbrio estão corretamente ajustadas, levantando o portão para cerca de um metro e depois soltando-a. Nesta posição, o portão não pode deslocar-se nem para baixo nem para cima.
• A regulagem da mola de equilíbrio no portão da garagem só pode ser efetuada por uma pessoa competente.
• O teto da garagem deve ser adequado para a montagem do automatismo do portão de garagem. Deve ser verificado se é necessário instalar peças de fixação adicionais.

INSTRUÇÕES DE SEGURANÇA PARA A MONTAGEM

• Durante os trabalhos de montagem, devem ser observadas todas as normas de segurança no trabalho aplicáveis e todas as normas aplicáveis para a operação de equipamentos elétricos. Devem ser respeitadas as diretivas nacionais necessárias.
• Siga as instruções e notas deste manual de montagem. Se não tiver a certeza durante a instalação, por favor entre em contacto com o nosso serviço pós-venda (ver a parte traseira).
• Os possíveis perigos no sentido da norma DIN EN 13241-1 são evitados através da instalação de acordo com este manual.
• As ligações elétricas só podem ser efetuadas por um eletricista qualificado.
• O portão da garagem deve estar equilibrado. Os portões imóveis ou lentos devem ser reparados. Em uma condição desequilibrada, os portões de garagem, as molas de portão, os cabos, as arruelas, os suportes e as calhas estão sob tensão extrema, o que pode levar a lesões graves. Não tente soltar, mover ou endireitar o portão. Procure um especialista adequado.
• Para garagens sem acesso adicional, é necessário um desbloqueio de emergência para a pega rotativa (n.º art.: 60553) ou um cadeado de desbloqueio de emergência (n.º art.: 60511/60513). Estes dispositivos impedem um possível bloqueio fora da garagem em caso de defeito ou falha de energia.
• Antes de instalar o automatismo do portão de garagem, retire os fechos e cadeados existentes, de acordo com o manual de montagem do portão da garagem, para que a utilização do automatismo do portão de garagem não seja prejudicada.
• Instale todos os elementos de operação opcionais (p. ex. interruptor de chave (N.º art.: 25101/25103, 25102/25104) ou interruptor de parede (N.º art.: 60060/60061)) a uma altura de pelo menos 1,5 m e à vista do portão da garagem, mas longe das peças móveis e fora do alcance das crianças.
• Coloque os avisos contra o entalamento num local claramente visível ou perto do interruptor.
• Fixe a etiqueta de desbloqueio manual perto do automatismo do portão de garagem.
• Antes de colocar o seu automatismo do portão de garagem em funcionamento, certifique-se de que não existem obstáculos no caminho de deslocamento do portão.
  ■ Leia atentamente as instruções.
• Ao montar, observe as distâncias mínimas como mostrado nos desenhos.
• O pó, a sujidade ou as lascas de perfuração não devem entrar na cabeça do automatismo do portão de garagem ou no sistema de calhas. Cubra cuidadosamente estas peças durante os trabalhos de montagem.

INSTRUÇÕES DE SEGURANÇA PARA A COLOCAÇÃO EM FUNCIONAMENTO

• Verifique a sua ligação de energia. Os valores devem corresponder aos valores indicados neste manual de instruções. Esta informação encontra-se também na placa de identificação do automatismo do portão de garagem.
• A ligação elétrica na garagem deve estar em conformidade com os regulamentos locais.
• Verifique as funções de segurança do automatismo do portão de garagem da seguinte forma:

Coloque um objeto com cerca de 50 mm de altura (p. ex., um pedaço de madeira) por baixo da aresta de fecho principal da porta da garagem. Baixe o portão. Quando o portão bate no obstáculo, o automatismo do portão de garagem deve inverter e libertar o objeto.

• Para uma maior segurança, utilize uma barreira fotoelétrica opcional (N.º art.: 60030/60031) e verifique regularmente o retorno automático de segurança.
• Após a corrida de programação, o dispositivo de segurança (deteção de obstáculos com corte de força, barreira fotoelétrica) deve ser verificado.
• A Alfred Schellenberg GmbH proíbe a colocação em funcionamento do produto final ou da combinação, até que tenha sido estabelecida a conformidade do produto final ou da combinação do automatismo do portão de garagem com as normas, especificações ou diretivas aplicáveis. Em caso de dúvida, um especialista em montagem deve ser chamado para este fim.

INSTRUÇÕES DE SEGURANÇA PARA A OPERAÇÃO

• Um sistema de obstáculos de segurança que não funciona corretamente pode causar danos materiais, lesões graves ou até mesmo a morte.
• Certifique-se de que o portão da garagem está totalmente aberto e na posição de repouso antes de entrar ou sair da garagem.
• Certifique-se de que o portão da garagem está completamente fechado depois de sair da garagem.
• Ao utilizar o desbloqueio de emergência, certifique-se de que o portão da garagem aberto pode cair repentina-mente devido a molas fracas ou partidas.
• Não permita que as crianças brinquem com o automatismo do portão de garagem, incluindo emissores manuais. Os emissores manuais devem ser mantidos longe de crianças.
• Cuidado com o portão em movimento. As pessoas não podem permanecer na zona de perigo do portão da garagem enquanto o portão não estiver completamente aberto ou fechado.
• O automatismo do portão de garagem só deve ser operado na área visível se possuir apenas um dispositivo de segurança.
• Nunca fique debaixo do portão aberto.
• Nunca toque na calha de guia enquanto o portão estiver em movimento.
• Nunca aplique tensão de rede (230 V / 50 Hz) nos terminais do automatismo do portão de garagem.
• É possível que ocorra uma ativação não intencional do emissor portátil e, portanto, movimentos não intencionais do portão, se este for guardado no bolso da calça ou na bolsa.

INSTRUÇÕES DE SEGURANÇA PARA A MANUTENÇÃO, REPARAÇÃO E LIMPEZA

Durante a limpeza, manutenção e substituição de peças, o automatismo do portão de garagem deve ser desligado da rede elétrica.

• Verifique o sistema regularmente. Em particular, cabos, molas e suportes devem ser verificados quanto a sinais de desgaste, danos ou desequilíbrio. Não utilize o automatismo do portão de garagem se for necessário reparar ou alterar o ajuste.
• As crianças não devem limpar ou reparar o automatismo do portão de garagem sem supervisão.
• As adaptações eventualmente necessárias só podem ser efetuadas por uma pessoa competente.
• Verifique mensalmente a função de desbloqueio de emergência.
• Em caso de defeito, uma pessoa competente deve ser diretamente encarregada da inspeção/reparação.
• Se o cabo de alimentação estiver defeituoso, este deve ser substituído por um eletricista qualificado.

TERMOS DE GARANTIA

Garantimos que os nossos produtos estão isentos de defeitos de material e de fabrico. Estão excluídos da garantia os danos que são causados por:

• desgaste normal devido à utilização
• montagem, ligação, operação ou manuseio inadequados
• força maior ou outras influências externas
  ■ manutenção e reparação inadequadas por terceiros
  ■ alterações técnicas por terceiros

Em caso de reclamação de garantia, iremos reparar o produto a nosso critério ou substitui-lo por um produto SCHELLENBERG equivalente. O período de garantia não é prolongado pela substituição ou reparação do aparelho! A condição para reclamar a garantia é a apresentação do recibo. Ao devolver o dispositivo, inclua uma cópia do recibo e uma descrição do defeito ocorrido.

O prazo de garantia para o seu produto Schellenberg é de 2 anos e inicia com a data de compra do seu produto. Esta garantia do fabricante não afeta os direitos a garantias legais que tem como consumidor em relação ao vendedor segundo a lei aplicável, inclusive regulamentos especiais de proteção para os consumidores. A garantia não exclui nem limita a garantia legal.

DECLARAÇÃO DE CONFORMIDADE UE

O automatismo do portão de garagem (60920, 60926) cumpre os requisitos aplicáveis das diretivas europeias e nacionais. A conformidade foi verificada. O texto completo da declaração de conformidade UE está disponível no seguinte endereço de internet: http://www.schellenberg.de (item do menu "Serviço" no Download-Center).

Além disso, este automatismo do portão de garagem é acompanhado de uma declaração de conformidade UE atual.

Não eliminar no lixo doméstico! O automatismo do portão de garagem pode ser reciclado e entregue num centro de reciclagem ou num posto de recolha de resíduos urbanos elétricos.

Diretiva de Máquinas 2006/42/CE

Diretiva relativa aos equipamentos de rádio RED 2014/53/UE

Diretiva RSP 2011/65/UE

Diretiva de CEM 2014/30/EU

LEGENDAS PARA O MATERIAL FORNECIDO

A Calha inclusive a corrente
B Calhas de ligação
C Calhas médias
D Calha final
E Suporte de madeira
F Automatismo do portão de garagem
G Adaptador do automatismo
H Gancho
I Porca sextavada M6
J Pino de colarinho "comprido" com contrapino de mola
K Suporte de calha
L Ângulo de fixação de teto
M Parafuso sextavado M6
N Ferragem de fixação do portão
O Braço do portão (haste de acoplamento)
P Pino de colarinho "curto" com contrapino de mola
Q Cabo de desbloqueio manual do portão
R Fim de curso superior (Limit Block)
S Parafusos de perfuração
T Emissor manual

O material de fixação para portão e parede não está incluído no material fornecido.

DADOS TÉCNICOS
DRIVE Action

N.° art. 60920, 60926
Tensão de operação 220 V - 240 V CA 50/60 Hz
Potência nominal 200 W
Potência em modo de espera 5 W
Força máxima 500 N
Velocidade 0,15 m/s
Iluminação LED 12 V CC
Duração da iluminação 3 min.
Codificação Rolling Code
Radiofrequência 433,92 MHz
Potência de transmissão	sem potência de transmissão efetivamente irradiada devido à operação unidirecional do rádio
Temperatura ambiente	-20°C a +40°C
Tamanho máx. do portão	9 m^2
Grau de proteção	IP 20. Apenas para espaços interiores secos.
Classe de proteção

Emissor manual

N.° art. 60853
Modelo / tipo	Emissor manual DRIVE de 4 canais
Radiofrequência 433,92 MHz
Potência de transmissão máx. 10 dBm / 10 mW
Alimentação de tensão	12 V CC
Tipo de bateria	23 A (bateria alcalina)
Grau de proteção	IP 20. Apenas para espaços secos.
Temperatura ambiente	-10° a +55° C

OBSAH

PT Empurre o portão da garagem para a posição final mais alta possível. Atenção, se o caminho dos rolos do portão da garagem não estiver seguro, o portão pode cair!

PT Pressione ambas as teclas simultaneamente durante 2 segundos.

PT Prima a tecla "Set" e mantenha a tecla premida. Durante este período de tempo, ligue a ficha do automatismo do portão de garagem à tomada elétrica.
