Tipo de producto	Automatismo para puerta de garaje
Marca	Schellenberg
Modelo	Drive Action
Referencias	60920, 60926
Tensión de servicio	220-240 V AC, 50/60 Hz
Potencia nominal	200 W
Potencia en espera	5 W
Fuerza máxima	500 N
Velocidad	0,15 m/s
Iluminación integrada	LED 12 V DC
Duración de iluminación	3 minutos
Codificación	Rolling Code
Frecuencia de radio	433,92 MHz
Temperatura de funcionamiento	-20°C a +40°C
Superficie de puerta máxima	9 m²
Índice de protección	IP 20 (locales secos)
Emisor portátil	4 canales, 433,92 MHz, batería 23A
Tipo de puerta compatible	Puertas seccionales y basculantes con compensación por resortes
Desbloqueo de emergencia	Sí, manual por cable
Garantía	2 años

Preguntas frecuentes - Drive Action Schellenberg

¿Qué tipo de puerta puede equipar el automatismo Drive Action?

El automatismo Drive Action está diseñado para puertas seccionales y basculantes con compensación por resortes, para uso privado y en locales secos.

¿Cómo instalar el automatismo en el techo?

El montaje en el techo requiere fijar el riel y el automatismo según los planos suministrados. Utilice los soportes de pared y las fijaciones adecuadas. Asegúrese de que el techo sea lo suficientemente sólido y se respeten las distancias de seguridad.

¿Cómo programar el emisor portátil?

Presione las dos teclas del emisor simultáneamente durante 2 segundos, luego mantenga presionada la tecla 'Set' mientras conecta el automatismo. Suelte la tecla después de 2 segundos. La programación está terminada.

¿Qué hacer en caso de corte de corriente o avería?

Utilice el desbloqueo de emergencia manual: tire del cable rojo para separar la puerta del automatismo. Luego podrá abrir o cerrar la puerta manualmente. Atención, la puerta puede caer si los resortes están defectuosos.

¿Cómo ajustar los finales de carrera?

Lleve la puerta a la posición alta deseada, luego ajuste el tope de final de carrera superior (R) en el riel. Proceda igualmente para la posición baja. Después del ajuste, realice un ciclo completo para verificar el funcionamiento.

¿Cuáles son las precauciones de seguridad esenciales?

Antes de cualquier intervención, desconecte el aparato. Los niños y personas no cualificadas no deben utilizar el automatismo. Verifique regularmente la detección de obstáculos: coloque un objeto de 50 mm debajo de la puerta, debe invertir su recorrido. Instale preferiblemente una barrera de luz opcional.

¿Cómo probar el dispositivo de detección de obstáculos?

Coloque un objeto rígido de aproximadamente 50 mm de altura (ej.: cuña de madera) debajo del borde de cierre. Inicie un cierre. La puerta debe detenerse e invertir su recorrido al encontrar el obstáculo. Si no es así, verifique los ajustes y consulte el servicio postventa.

¿Qué mantenimiento regular es necesario?

Verifique cada mes el buen funcionamiento de la puerta y del desbloqueo de emergencia. Limpie el exterior con un paño seco. Controle visualmente los cables, resortes y fijaciones. No requiere mantenimiento específico si se usa en locales secos.

¿Puedo conectar accesorios adicionales?

Sí, el automatismo permite conectar opcionalmente una barrera de luz, un interruptor de pared, un interruptor de llave, una iluminación adicional de garaje, un dispositivo de apertura por smartphone o un contacto de portillo. Respete las instrucciones de conexión.

¿Cómo eliminar un emisor portátil?

Para borrar todos los emisores memorizados, mantenga presionada la tecla 'Set' durante 10 segundos hasta que el led parpadee. Todos los códigos se eliminan. Luego puede reprogramar los emisores deseados.

MANUAL DE USUARIO Drive Action Schellenberg

Seguridad e indicaciones 42

Indicaciones generales de seguridad 42

Uso indicado 42

Cualificación del instalador 42

Antes del montaje 43

Indicaciones de seguridad sobre el montaje 43

Indicaciones de seguridad sobre la puesta en funcionamiento 43

Indicaciones de seguridad sobre el funcionamiento 44

Indicaciones de seguridad sobre el mantenimiento, la reparación y la limpieza 44

Condiciones de la garantía 44

Declaración de conformidad CE 45

Leyenda del contenido 46

Datos técnicos 46

Herramientas necesarias ....185

Contenido 185

A Montaje 186

A1 Montaje de los raíles 186

A2 Montaje de la cubierta 188

A3 Montaje de la puerta 194

B Configurar el emisor manual 199

B1 Control de la puerta 199

B2 Control de luces por separado 202

C Ajuste de la posición final 206

C1 Parada de peligro durante el ajuste de la posición final 208

D Accesorios opcionales ....208

D1 Conexión del armario eléctrico 209

D2 Conexión del pulsador de pared/interruptor de llave 209

D3 Conexión de la iluminación adicional del garaje 210

D4 Conexión del smartphone a la apertura de la puerta del garaje .....210

D5 Conexión de la contacto de puerta peatonal lateral 210

E Borrar el emisor manual....211

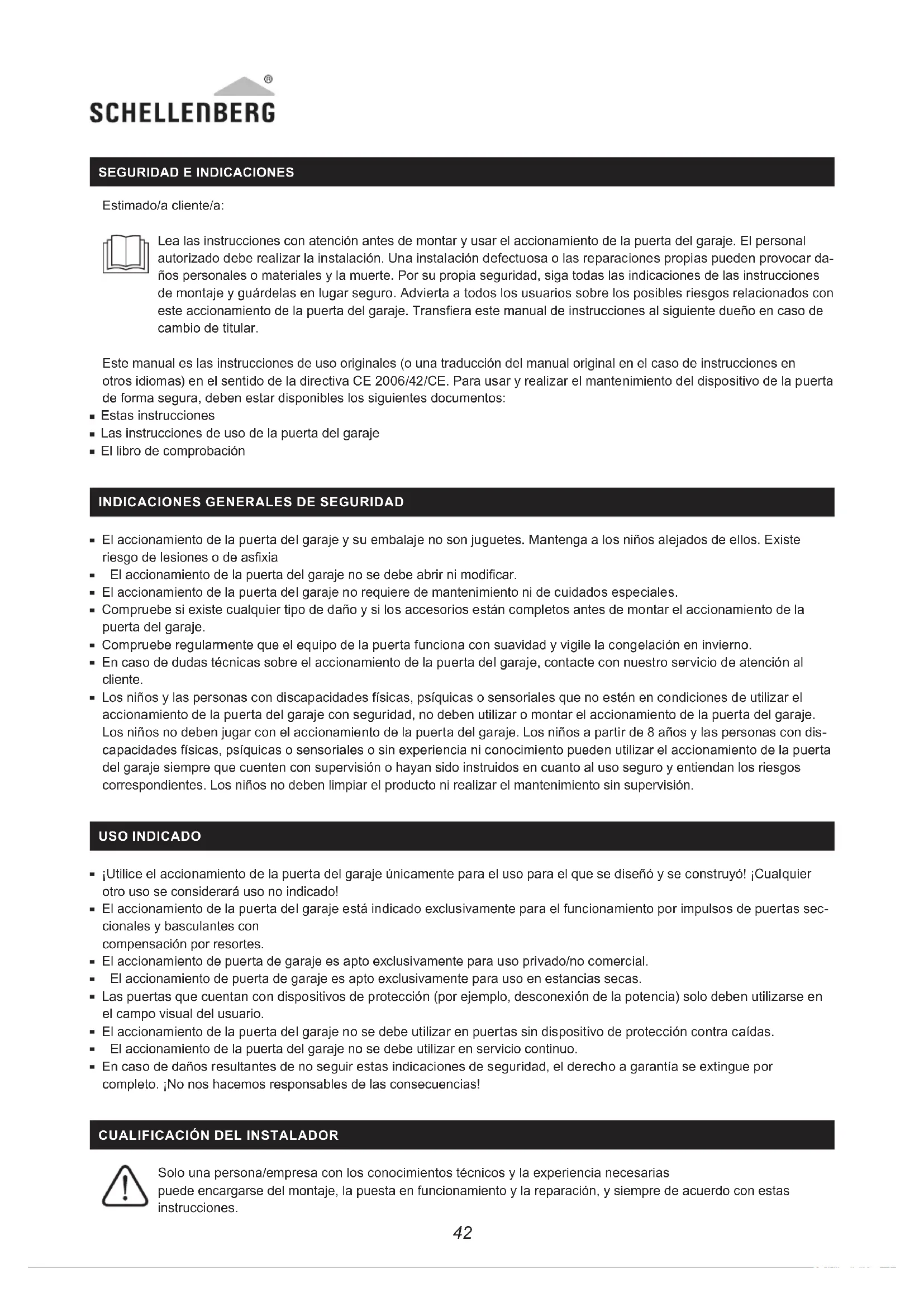

SEGURIDAD E INDICACIONES

Estimado/a cliente/a:

Lea las instrucciones con atención antes de montar y usar el accionamiento de la puerta del garaje. El personal autorizado debe realizar la instalación. Una instalación defectuosa o las reparaciones propias pueden provocar daños personales o materiales y la muerte. Por su propia seguridad, siga todas las indicaciones de las instrucciones de montaje y guárdelas en lugar seguro. Advierta a todos los usuarios sobre los posibles riesgos relacionados con este accionamiento de la puerta del garaje. Transfiera este manual de instrucciones al siguiente dueño en caso de cambio de titular.

Este manual es las instrucciones de uso originales (o una traducción del manual original en el caso de instrucciones en otros idiomas) en el sentido de la directiva CE 2006/42/CE. Para usar y realizar el mantenimiento del dispositivo de la puerta de forma segura, deben estar disponibles los siguientes documentos:

■ Estas instrucciones
■ Las instrucciones de uso de la puerta del garaje
■ El libro de comprobación

INDICACIONES GENERALES DE SEGURIDAD

• El accionamiento de la puerta del garaje y su embalaje no son juguetes. Mantenga a los niños alejados de ellos. Existe riesgo de lesiones o de asfixia
• El accionamiento de la puerta del garaje no se debe abrir ni modificar.
• El accionamiento de la puerta del garaje no requiere de mantenimiento ni de cuidados especiales.
• Compruebe si existe cualquier tipo de daño y si los accesorios están completos antes de montar el accionamiento de la puerta del garaje.
• Compruebe regularmente que el equipo de la puerta funciona con suavidad y vigile la congelación en invierno.
• En caso de dudas técnicas sobre el accionamiento de la puerta del garaje, contacte con nuestro servicio de atención al cliente.
• Los niños y las personas con discapacidades físicas, psíquicas o sensoriales que no estén en condiciones de utilizar el accionamiento de la puerta del garaje con seguridad, no deben utilizar o montar el accionamiento de la puerta del garaje. Los niños no deben jugar con el accionamiento de la puerta del garaje. Los niños a partir de 8 años y las personas con discapacidades físicas, psíquicas o sensoriales o sin experiencia ni conocimiento pueden utilizar el accionamiento de la puerta del garaje siempre que cuenten con supervisión o hayan sido instruidos en cuanto al uso seguro y entiendan los riesgos correspondientes. Los niños no deben limpiar el producto ni realizar el mantenimiento sin supervisión.

USO INDICADO

• ¡Utilice el accionamiento de la puerta del garaje únicamente para el uso para el que se diseñó y se construyó! ¡Cualquier otro uso se considerará uso no indicado!
• El accionamiento de la puerta del garaje está indicado exclusivamente para el funcionamiento por impulsos de puertas seccionales y basculantes con compensación por resortes.
• El accionamiento de puerta de garaje es apto exclusivamente para uso privado/no comercial.
• El accionamiento de puerta de garaje es apto exclusivamente para uso en estancias secas.
• Las puertas que cuentan con dispositivos de protección (por ejemplo, desconexión de la potencia) solo deben utilizarse en el campo visual del usuario.
• El accionamiento de la puerta del garaje no se debe utilizar en puertas sin dispositivo de protección contra caídas.
• El accionamiento de la puerta del garaje no se debe utilizar en servicio continuo.
• En caso de daños resultantes de no seguir estas indicaciones de seguridad, el derecho a garantía se extingue por completo. ¡No nos hacemos responsables de las consecuencias!

CUALIFICACIÓN DEL INSTALADOR

Solo una persona/empresa con los conocimientos técnicos y la experiencia necesarias puede encargarse del montaje, la puesta en funcionamiento y la reparación, y siempre de acuerdo con estas instrucciones.

• El accionamiento de la puerta del garaje se ha diseñado y fabricado de acuerdo con las disposiciones locales. El instalador debe conocer las disposiciones locales relacionadas con la instalación del accionamiento de la puerta del garaje.
• El personal no cualificado y sin conocimientos de las normas de seguridad en el trabajo para puertas automáticas no puede realizar instalaciones ni modificaciones en el accionamiento de la puerta del garaje en ningún caso.
• Las personas que no respeten las normas de seguridad aplicables para la instalación y el mantenimiento serán responsables de los daños, lesiones, costes o reclamaciones resultantes de la no observancia de las normas de seguridad.

ANTES DEL MONTAJE

• El accionamiento de la puerta del garaje no está diseñado para puertas que se muevan con dificultad.
  -Compruebe si la puerta se puede abrir y cerrar manualmente con facilidad.
• Compruebe si los resortes de compensación están colocados correctamente elevando la puerta un metro aprox. y soltándola. En esa posición, la puerta no debe moverse hacia arriba ni hacia abajo.
• Solo las personas expertas pueden reajustar los resortes de compensación de la puerta del garaje.
• La cubierta del garaje debe ser apta para el accionamiento de la puerta del garaje. Se debe comprobar si deben montarse piezas de sujeción adicionales.

INDICACIONES DE SEGURIDAD SOBRE EL MONTAJE

• Durante los trabajos de montaje, deben respetarse las disposiciones aplicables sobre seguridad en el trabajo y sobre uso de equipos eléctricos. A este respecto, es obligatorio respetar todas las directrices nacionales necesarias.
• Siga las instrucciones e indicaciones de estas instrucciones de montaje. Si tiene alguna duda durante la instalación, contacte con nuestro servicio de atención al cliente (ver el reverso).
• El montaje según estas instrucciones evita los posibles riesgos recogidos en la norma DIN EN 13241-1.
• Solo un electricista profesional debe establecer las conexiones eléctricas.
• La puerta del garaje debe estar balanceada. Las puertas que no se muevan o se muevan con dificultad deben repararse. Si no están balanceadas, las puertas, los resortes, los cables, los discos, los soportes y los raíles se encuentran bajo tensión extrema, lo que puede provocar lesiones graves. No intente soltar, mover ni ajustar la puerta. Contacte con un especialista.
• Para garajes sin acceso adicional, es necesario un desbloqueo de emergencia para la empuñadora giratoria (n.° art.: 60553) o una cerradura de desbloqueo de emergencia (n.° art.: 60511/60513). En caso de avería o fallo de tensión, estos dispositivos permiten seguir abriendo el garaje.
• Antes del montaje del accionamiento de la puerta del garaje, retire los dispositivos de bloqueo y los candados según indican las instrucciones de montaje de la puerta del garaje, de modo que no perjudiquen el uso del accionamiento de la puerta del garaje.
• Instale todos los elementos de manejo opcionales (por ejemplo, el interruptor de llave (n.° art.: 25101/25103, 25102/25104) o el pulsador de pared (n.° art.: 60060/60061)) a una altura mínima de 1,5 m y en un lugar visible desde la puerta del garaje, pero

lejos de las piezas móviles y fuera del alcance de los niños.

• Fije las indicaciones de advertencia contra aprisionamiento en un lugar visible o cerca del interruptor.
• Pegue el adhesivo de desbloqueo manual cerca del accionamiento de la puerta del garaje.
• Antes de la puesta en funcionamiento, asegúrese de que no hay ningún obstáculo en el recorrido de la puerta.
  ■ Lea detenidamente las instrucciones de uso.
• Durante el montaje, tenga en cuenta las distancias mínimas según los planos.
• El polvo, la suciedad o las virutas no deben llegar al cabezal del accionamiento de la puerta del garaje ni al sistema de raíles. Cubra esas partes con cuidado durante el montaje.

INDICACIONES DE SEGURIDAD SOBRE LA PUESTA EN FUNCIONAMIENTO

• Compruebe la conexión de corriente. Los valores deben coincidir con los valores de estas instrucciones de uso. Estos datos se encuentran también en la placa de características del accionamiento de la puerta del garaje.
• La conexión eléctrica del garaje debe ser conforme a las disposiciones locales.

• Compruebe las funciones de seguridad del accionamiento de la puerta del garaje de la siguiente manera: Coloque un objeto de unos 50 mm de altura (por ejemplo, un trozo de madera) debajo del borde principal de cierre de la puerta del garaje. Deje que la puerta baja. Si la puerta encuentra un obstáculo, el accionamiento de la puerta del garaje se debe invertir y liberar el objeto.

• Para mayor seguridad, utilice una cortina de luz opcional (n.º art.: 60030/60031) y compruebe regularmente que el retorno de seguridad funciona correctamente.

• Después del recorrido de programación, se debe comprobar el dispositivo de seguridad (detección de objetos con desconexión de la potencia, cortina de luz).
• Alfred Schellenberg GmbH prohíbe la puesta en funcionamiento del producto o la combinación hasta que se demuestre la conformidad del producto o la combinación de accionamiento de la puerta del garaje y puerta del garaje basándose en las normas, especificaciones o directrices aplicables. En caso de duda, una empresa especialista debe encargarse del montaje.

INDICACIONES DE SEGURIDAD SOBRE EL FUNCIONAMIENTO

• Los sistemas de seguridad de obstáculos que no funcionen correctamente pueden provocar daños materiales, lesiones graves o incluso la muerte.
• Antes de entrar o salir del garaje, asegúrese de que la puerta del garaje está abierta por completo y se encuentra en la posición de reposo.
• Después de salir del garaje, asegúrese de que la puerta del garaje está totalmente cerrada.
• Al usar el desbloqueo de emergencia, tenga en cuenta que la puerta abierta del garaje puede caer de pronto en caso de que los resortes estén rotos o débiles.
• No deje que los niños jueguen con el accionamiento de la puerta del garaje ni con los emisores manuales. Los emisores manuales deben mantenerse fuera del alcance de los niños.
• Observe la puerta cuando esté en movimiento. Mantenga a las personas alejadas de la zona de peligro de la puerta hasta que la puerta esté completamente abierta o cerrada.
• Utilice el accionamiento de la puerta del garaje únicamente dentro de su campo visual en el caso de que disponga de un único dispositivo de seguridad.
  ■ No se pare nunca bajo la puerta abierta.
• No toque los raíles guía durante el recorrido de la puerta.
• No aplique tensión de red (230 V/50 Hz) a los bornes de conexión del accionamiento de la puerta del garaje.
• Si guarda el emisor manual en el bolsillo del pantalón o en el bolso, es posible que se active involuntariamente y provoque que la puerta se mueva sin quererlo.

INDICACIONES DE SEGURIDAD SOBRE EL MANTENIMIENTO, LA REPARACIÓN Y LA LIMPIEZA

Durante la limpieza, mantenimiento y cambio de piezas, el accionamiento de la puerta del garaje debe estar desconectado de la red.

• Compruebe el equipo regularmente. Especialmente, debe comprobarse regularmente si los cables, muelles y piezas de fijación presentan desgaste, daños o algún desequilibrio. No utilice el accionamiento de la puerta del garaje si es necesario hacer alguna reparación o modificar el ajuste.
• Los niños no deben realizar ningún tipo de limpieza o mantenimiento del accionamiento de la puerta del garaje sin supervisión.
• Solo las personas expertas pueden realizar los reajustes que puedan ser necesarios.
• Compruebe mensualmente la funcionalidad del desbloqueo de emergencia.
• En caso de defecto, encargue la comprobación o reparación inmediata a un especialista.
• En caso de defecto en el cable de conexión de red, un electricista deberá sustituirlo.

CONDICIONES DE LA GARANTÍA

Garantizamos que nuestros productos no contienen defectos de materiales ni de fabricación. Quedan excluidos de la garantía. Los daños provocados por:

■ El desgaste normal derivado del uso
- El montaje, la conexión, el manejo o la manipulación incorrectas
■ Fuerza mayor u otras causas externas
■ Reparación y mantenimiento inadecuados por partes de terceros
■ Modificaciones técnicas por parte de terceros

En casos en que se aplique garantía, decidiremos entre reparar el producto o cambiarlo por un producto SCHELLENBERG

de valor equivalente. ¡El plazo de garantía no se prolonga a consecuencia del reemplazo o reparación del aparato! La presentación del documento de compra es obligatoria para la reclamación de la garantía. Al enviar el equipo, incluya una copia del documento de compra y una descripción del error ocurrido.

El periodo de garantía para su producto Schellenberg es de 2 años a partir de la fecha de compra de su producto. La presente garantía del fabricante no afecta a las reclamaciones de garantía que puedan corresponderle como consumidor frente al vendedor según el derecho vigente, incluyendo normativas especiales de protección de consumidores. La garantía no limita ni excluye la garantía legal.

DECLARACIÓN DE CONFORMIDAD CE

El accionamiento de la puerta del garaje (60920, 60926) cumple los requisitos actuales de las directivas nacionales y europeas. Se ha comprobado la conformidad. El texto completo de la declaración de conformidad CE está disponible en la siguiente dirección de Internet: http://www.schellenberg.de (opción de menú "Servicio" del centro de descargas).

Adicionalmente, el accionamiento de la puerta del garaje también va acompañado de una declaración de conformidad CE actualizada.

¡No se debe desechar junto con la basura doméstica! El accionamiento de la puerta del garaje es reciclable y debe entregarse en una planta de reciclaje o en un punto de recogida de residuos eléctricos.

Directiva de máquinas 2006/42/CE

Directiva de equipos radioeléctricos 2014/53/UE

Directiva RAEE 2011/65/UE

Directiva 2014/30/UE sobre compatibilidad electromagnética

LEYENDA DEL CONTENIDO

A Raíl incl. cadena
B Raíles de conexión
C Raíles centrales
D Raíl final
E Soporte de pared
F Accionamiento de la puerta del garaje
G Adaptador del accionamiento
H Soporte
I Tuerca hexagonal M6
J Perno de unión "largo" con clavija

K Soporte del raíl
L Escudra de fijación de la cubierta
M Tornillo hexagonal M6
N Herraje de fijación de la puerta
O Brazo de la puerta (barra de acoplamiento)
P Perno de unión "corto" con clavija
Q Cuerda para desbloqueo manual de la puerta
R Tope final superior (Limit Block)
S Tornillos perforadores
T Emisor manual

El material de fijación para la puerta y la pared no está incluido.

DATOS TÉCNICOS
DRIVE Action

N.° art. 60920, 60926

Tensión de funcionamiento 220 V - 240 V CA 50/60 Hz

Potencia nominal 200 W

Potencia en reposo 5 W

Fuerza máxima 500 N

Velocidad 0,15 m/s

Iluminación LED 12 V CC

Duración de la luz 3 min.

Codificación Código evolutivo

Radiofrecuencia 433,92 MHz

Potencia de emisión Sin potencia de emisión irradiada

Temperatura ambiente

Tamaño máx. de la puerta

Grado de protección

Clase de protección

Emisor manual

N.o art. 60853

Modelo/tipo

Radiofrecuencia 433,92 MHz

Potencia de emisión Máx. 10 dBm/10 mW

Alimentación de tensión

Tipo de pila

Grado de protección

Temperatura ambiente

debido al funcionamiento remoto

-20°C hasta +40°C

9 m²

IP 20. Solo para interiores secos.

Emisor manual DRIVE de 4 canales

12 V CC

23 A (pila alcalina)

IP 20. Solo para estancias secas.

De -10° a +55°C

ÍNDICE

Material fornecido 185

A Montagem 186

D Accesorii optionale 208

D1 Conectarea barierei fotoelectrice 209

ES Mueva la puerta del garaje a la posición final más alta posible. ¡Culdado, si el recorrido del rodillo del garaje no está asegurado, la puerta puede caer!

ES Pulse ambas teclas a la vez durante 2 segundos.

ES Pulse y mantenga pulsada la tecla "Set". Mientras tanto, conecte el enchufe del accionamiento de la puerta del garaje.
