Turvallisuus ja ohjeet Yleiset turvallisuusohjeet Määräystenmukainen käyttö Asentajan pätevyys Ennen asennusta Asennusta koskevat turvallisuusohjeet Käyttöönottoa koskevat turvallisuusohjeet Käyttöä koskevat turvallisuusohjeet Huoltoa, korjausta ja puhdistusta koskevat turvallisuusohjeet Akun/pariston turvallisuusohjeet Voiman asetusta koskevia turvallisuusohjeita Takuuehdot EU-vaatimustenmukaisuusvakuutus Toimitussisällön kuvaus Tekniset tiedot Tarvittavat työkalut Toimituksen sisältö Asennus A1 Kiskoasennus A2 Kattoasennus A3 Oven asennus Käsilähettimen opetus B1 Oven ohjaus B2 Erillinen valo-ohjaus tai toinen käyttölaite Pääteasennon asettaminen C1 Hätäpysäytys pääteasennon asettamisen aikana Lisävarusteena saatavat tarvikkeet D1 Valokennon liitäntä D2 Seinätunnistimen/avainkytkimen liitäntä D3 Autotallin lisävalaistuksen liitäntä D4 Älypuhelimen autotallin oven avaajan liitäntä D5 Käyntioven kosketin liitäntä Voiman asetusta Käsilähettimen poistaminen F1 Käsilähettimen poistaminen F2 Käsilähettimen tehdasasetusten palauttaminen F3 Käsilähettäminen poistaminen käyttölaitteesta

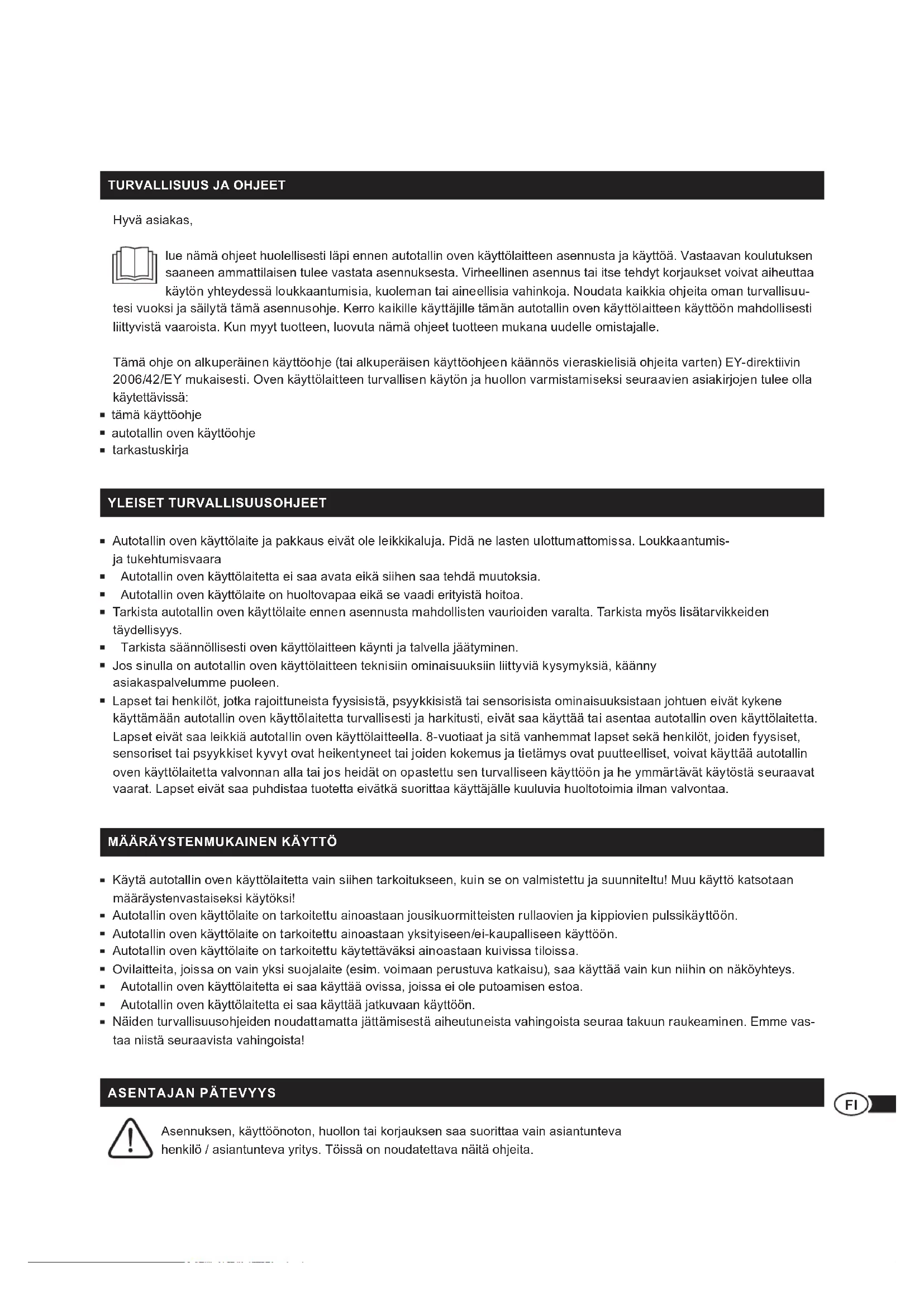

Hyvä asiakas, lue nämä ohjeet huolellisesti läpi ennen autotallin oven käyttölaitteen asennusta ja käyttöä. Vastaavan koulutuksen saaneen ammattilaisen tulee vastata asennuksesta Virheellinen asennus tai itse tehdyt korjaukset voivat aiheuttaa käytön yhteydessä loukkaantumisia, kuoleman tai aineellisia vahinkoja. Noudata kaikkia ohjeita oman turvallisuu- tesi vuoksi ja säilytä tämä asennusohje. Kerro kaikille käyttäjille tämän autotallin oven käyttölaitteen käyttöön mahdollisesti liittyvistä vaaroista. Kun myyt tuotteen, luovuta nämä ohjeet tuotteen mukana uudelle omistajalle. Tämä ohje on alkuperäinen käyttöohje (tai alkuperäisen käyttöohjeen käännös vieraskielisiä ohjeita varten) EY-direktiivin 2006/42/EY mukaisesti. Oven käyttölaitteen turvallisen käytön ja huollon varmistamiseksi seuraavien asiakirjojen tulee olla käytettävissä: tämä käyttöohje autotallin oven käyttöohje tarkastuskirja YLEISET TURVALLISUUSOHJEET Autotallin oven käyttölaite ja pakkaus eivät ole leikkikaluja. Pidä ne lasten ulottumattomissa. Loukkaantumis- ja tukehtumisvaara Autotallin oven käyttölaitetta ei saa avata eikä siihen saa tehdä muutoksia. Autotallin oven käyttölaite on huoltovapaa eikä se vaadi erityistä hoitoa. Tarkista autotallin oven käyttölaite ennen asennusta mahdollisten vaurioiden varalta. Tarkista myös lisätarvikkeiden täydellisyys Tarkista säännöllisesti oven käyttölaitteen käynti ja talvella jäätyminen. Jos sinulla on autotallin oven käyttölaitteen teknisiin ominaisuuksiin liittyviä kysymyksiä, käänny asiakaspalvelumme puoleen Lapset tai henkilöt, jotka rajoittuneista fyysisistä, psyykkisistä tai sensorisista ominaisuuksistaan johtuen eivät kykene käyttämään autotallin oven käyttölaitetta turvallisesti ja harkitusti, eivät saa käyttää tai asentaa autotallin oven käyttölaitetta. Lapset eivät saa leikkiä autotallin oven käyttölaitteella. 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai psyykkiset kyvyt ovat heikentyneet tai joiden kokemus ja tietämys ovat puutteelliset, voivat käyttää autotallin oven käyttölaitetta valvonnan alla tai jos heidät on opastettu sen turvalliseen käyttöön ja he ymmärtävät käytöstä seuraavat vaarat Lapset eivät saa puhdistaa tuotetta eivätkä suorittaa käyttäjälle kuuluvia huoltotoimia ilman valvontaa

MÄÄRÄYSTENMUKAINEN KÄYTTÖ

Käytä autotallin oven käyttölaitetta vain siihen tarkoitukseen, kuin se on valmistettu ja suunniteltu! Muu käyttö katsotaan määräystenvastaiseksi käytöksi! Autotallin oven käyttölaite on tarkoitettu ainoastaan jousikuormitteisten rullaovien ja kippiovien pulssikäyttöön. Autotallin oven käyttölaite on tarkoitettu ainoastaan yksityiseen/ei-kaupalliseen käyttöön. Autotallin oven käyttölaite on tarkoitettu käytettäväksi ainoastaan kuivissa tiloissa. Ovilaitteita, joissa on vain yksi suojalaite (esim. voimaan perustuva katkaisu), saa käyttää vain kun niihin on näköyhteys. Autotallin oven käyttölaitetta ei saa käyttää ovissa, joissa ei ole putoamisen estoa. Autotallin oven käyttölaitetta ei saa käyttää jatkuvaan käyttöön. Näiden turvallisuusohjeiden noudattamatta jättämisestä aiheutuneista vahingoista seuraa takuun raukeaminen Emme vas- taa niistä seuraavista vahingoista!

Asennuksen, käyttöönoton, huollon tai korjauksen saa suorittaa vain asiantunteva henkilö / asiantunteva yritys. Töissä on noudatettava näitä ohjeita.182 183 Autotallin oven käyttölaite on suunniteltu ja valmistettu paikallisten määräysten mukaisesti. Asentajan tulee tuntea autotallin oven käyttölaitteeseen liittyvät paikalliset määräykset. Epäpätevä henkilökunta tai henkilöt, jotka eivät tunne automaattisia ovia koskevia työsuojelustandardeja, eivät missään tapauksessa saa tehdä asennustöitä tai toimenpiteitä autotallin oven käyttölaitteella. Henkilöt, jotka eivät ota huomioon asennusta ja huoltoa koskevia voimassa olevia turvallisuusstandardeja, ovat vastuussa turvallisuusstandardien noudattamatta jättämisestä seuraavista vahingoista, vammoista, kustannuksista tai vaatimuksista ENNEN ASENNUSTA Autotallin oven käyttölaitetta ei ole suunniteltu raskaasti liikkuvien ovien käyttöön. Tarkista, että ovi on helppo avata ja sulkea käsin Tarkista, onko tasausjouset säädetty oikein, nostamalla ovea noin metrin verran ja vapauttamalla sitten oven Ovi ei saa tässä asennossa liikkua ylös eikä alas. Vain asiantunteva henkilö saa säätää autotallin oven tasausjouset. Autotallin katon tulee soveltua autotallin oven käyttölaitteen asennukseen. Tarkista, vaatiiko asennus lisäkiinni- tysosien asentamista

ASENNUSTA KOSKEVAT TURVALLISUUSOHJEET

Asennustöiden aikana on noudatettava kaikkia voimassa olevia työturvallisuutta koskevia määräyksiä sekä kaik- kia voimassa olevia sähkölaitteiden käyttöä koskevia määräyksiä. Tässä yhteydessä on ehdottomasti noudatetta- va vaadittavia kansallisia ohjeita Noudata tämän asennusohjeen ohjeita Jos jokin on epäselvää asennuksen yhteydessä, ota yhteyttä asiakaspal- veluumme (ks. takasivu). Mahdolliset vaarat standardin DIN EN 13241-1 mukaisesti vältetään noudattamalla asennuksessa näitä ohjeita Vain sähköalan ammattilainen saa tehdä sähköliitäntöjä. Autotallin oven tulee olla tasapainotettu Liikkumattomat tai raskaasti liikkuvat ovet on korjattava Tasapainotta- mattomassa tilassa autotallin oviin, ovien jousiin, johtoihin, levyihin, kiinnikkeisiin ja kiskoihin kohdistuu äärim- mäinen jännite, mikä voi johtaa vakaviin vammoihin. Älä yritä löysätä, siirtää tai suunnata ovea. Ota yhteyttä vastaavan alan ammattilaisiin Autotalleissa, joihin ei ole muuta sisäänkäyntiä, vaaditaan hätäavaus kääntökahvalle (tuotenro: 60553) tai hätäavauslukko (tuotenro: 60511). Nämä laitteet estävät vikatilanteessa tai virtakatkoksen kohdalla autotallin oven kiinnijäämisen Poista ennen autotallin oven käyttölaitteen asennusta olemassa olevat lukitukset ja lukot autotallin oven asen- nusohjeen mukaisesti, jotta ne eivät häiritse autotallin oven käyttölaitteen toimintaa. Asenna kaikki lisävarusteena saatavat käyttöosat (esim. avainkytkin (tuotenro: 25101, 25102) tai seinätunnistin (tuotenro: 60060)) vähintään 1,5 metrin korkeudelle näköetäisyydelle autotallin ovesta, kauas liikkuvista osista ja lasten ulottumattomiin Kiinnitä väliin jäämisestä varoittavat varoitukset näkyvälle paikalle tai kytkimen lähelle. Kiinnitä manuaalisesta avauksesta ilmoittava tarra autotallin oven käyttölaitteen lähelle. Varmista ennen autotallin oven käyttölaitteen käyttöönottoa, että oven liikealueella ei ole esteitä. Lue ohjeet huolellisesti läpi Noudata asennuksessa piirustuksiin merkittyjä vähimmäisetäisyyksiä Autotallin oven käyttölaitteen päähän ja kiskojärjestelmään ei saa päästä porauksessa syntyvää pölyä, likaa tai lastuja. Peitä kyseiset osat huolellisesti asennustöiden ajaksi.

KÄYTTÖÖNOTTOA KOSKEVAT TURVALLISUUSOHJEET

Tarkista virtaliitäntä. Arvojen tulee vastata tässä käyttöohjeessa ilmoitettuja arvoja. Tiedot on merkitty myös autotallin oven käyttölaitteen tyyppikilpeen. Autotallin virtaliitännän tulee vastata paikallisia määräyksiä182 183

Tarkista autotallin oven käyttölaitteen turvatoiminnot seuraavasti: Aseta noin 50 mm korkea esine (esim. puukappale) autotallin oven pääsulkureunan alle. Anna oven pudota alas. Kun ovi osuu esteeseen, autotallin oven käyttölaitteen tulee alkaa käydä vastakkaiseen suuntaan ja vapauttaa este. Lisäturvaa saat käyttämällä lisävarusteena saatavaa valokennoa (tuotenro: 60030). Tarkista säännöllisesti turvatoiminnon automaattinen paluuliike Opetusajon jälkeen turvalaite (esteen tunnistus ja voimaan perustuva katkaisu, valokenno) on tarkistettava. Alfred Schellenberg GmbH kieltää lopputuotteen käyttöönoton, kunnes lopputuotteen tai autotallin oven käyttö- laitteen ja autotallin oven yhdistelmän yhdenmukaisuus asianmukaisten voimassa olevien standardien, erittelyjen ja määräysten kanssa on varmistettu Epäselvissä tilanteissa on käännyttävä asennuksiin erikoistuneen liikkeen puoleen (ks. liitteenä oleva vaatimustenmukaisuusvakuutus)

KÄYTTÖÄ KOSKEVAT TURVALLISUUSOHJEET

Virheellisesti toimiva turvaestejärjestelmä voi aiheuttaa aineellisia vahinkoja, vakavia vammoja tai jopa kuoleman Varmista, että autotallin ovi on avautunut kokonaan ja on lepoasennossa, ennen kuin ajat tai kävelet autotalliin tai autotallista Varmista autotallista poistuttuasi, että autotallin ovi on sulkeutunut kokonaan Ota hätäavausta käyttäessäsi huomioon, että avonainen autotallin ovi voi heikoista tai katkenneista jousista johtuen pudota äkillisesti Älä anna lasten leikkiä autotallin oven käyttölaitteella tai käsilähettimellä. Pidä käsilähettimet lasten ulottumatto- missa Tarkkaile liikkuvaa ovea Autotallin oven vaara-alueella ei saa oleskella, ennen kuin ovi on avautunut tai sulkeutu- nut kokonaan Käytä autotallin oven käyttölaitetta vain kun sinulla on siihen näköyhteys, mikäli se on varustettu vain yhdellä turvalaitteella Älä koskaan jää seisomaan avonaisen oven alle Älä koskaan tartu ohjauskiskoon, kun ajat ovesta Älä koskaan johda autotallin oven käyttölaitteen kytkentäliittimiin verkkojännitettä (230 V / 50 Hz). Vaarana ovat tahattomat käsilähettimen laukaisut ja sen myötä oven tahaton liikkuminen, jos käsilähetintä säilytetään housuntaskussa tai käsilaukussa

HUOLTOA, KORJAUSTA JA PUHDISTUSTA KOSKEVAT TURVALLISUUSOHJEET

Puhdistuksen, huollon ja osien vaihdon aikana autotallin oven käyttölaitteen tulee olla erotettuna verkosta. Tarkista laite säännöllisesti. Erityisesti johdot, jouset ja kiinnikkeet on tarkistettava kulumisesta, vaurioista tai epätasapainos- ta kertovien merkkien varalta. Älä käytä autotallin oven käyttölaitetta, jos se vaatii korjausta tai säätöjen muuttamista. Lapset eivät saa puhdistaa tai kunnostaa autotallin oven käyttölaitetta ilman valvontaa. Vain asiantunteva henkilö saa suorittaa mahdollisesti vaadittavan mukautuksen. Tarkista hätäavauksen toiminta kuukausittain Jos toiminnassa havaitaan vikaa, asiantuntevan henkilön tulee tarkastaa/korjata järjestelmä. Jos virtajohdossa ilmenee vika, sähköalan ammattilaisen tulee vaihtaa se.

AKUN/PARISTON TURVALLISUUSOHJEET

Ota huomioon napojen plus (+) ja miinus (-) merkinnät ja varmista, että akut/paristot asetetaan latauslaitteeseen ja/tai tuot- teeseen oikein Käytä vain kulloinkin käytettävälle tuotteelle soveltuvia akkuja/paristoja. Käytetyt akut/paristot on vietävä paikallisten jätehuoltomääräysten mukaisesti kierrätyspisteeseen. Liimaa plusnavan (+) päälle tarra.184 185 HUOMIO! Akut/paristot tulee säilyttää lasten ja lemmikkien ulottumattomissa. Akun/pariston nielaiseminen voi aiheuttaa hengenvaaran. Silloin on välittömästi otettava yhteyttä lääkäriin. Myös silloin, jos on olemassa epäilys akun/pariston nielaisemisesta Sellaisia akkuja/paristoja, joita ei ole tarkoitettu ladattaviksi, ei saa koskaan ladata Akut/paristot eivät saa muuttaa muotoaan tai vaurioitua eikä niitä saa purkaa, avata tai oikosulkea Akut/paristot eivät saa altistua lämmölle, tulelle tai minkäänlaisille nesteille. Mikäli akku/paristo vuotaa, varmista, ettei neste pääse kosketukseen ihon tai silmien kanssa Mikäli akun/pariston neste jou- tuu kosketuksiin ihmisten kanssa, neste on huuhdeltava pois välittömästi runsaalla vedellä ja on otettava yhteyttä lääkäriin.

VOIMAN ASETUSTA KOSKEVIA TURVALLISUUSOHJEITA

Käyttölaitteeseen tehtaalla asetetut voimat (arvo 2) on laskettu tarkoitukseen suunniteltujen vakio-ovien sujuvaan toimintaan. Tehdasasetuksen voimien tulee olla lähtökohtaisesti riittävät avaamaan ja sulkemaan käytettävä ovi kokonaisuudessaan. Tehdasasetuksella käyttölaite täyttää voimassa olevien standardien (kuten esim. EN 13241-1, EN 12453, EN 60335-2-95) käyttövoimille asettamat vaatimukset ja siten suurimmat sallitut voimarajat. Käyttölaitteen voimaa voi myös tarvittaessa pienentää (arvo 1) tai korottaa (arvo 3) alla kuvatulla menettelytavalla. Huomautus Se on tarpeen esim. silloin, kun päätevastetta ”Ovi-auki” tai ”Ovi-kiinni” ei saavuteta tehdasasetuksella (arvo 2): Silloin maksimivoiman asetusta on korotettava vaiheittain jäljempänä kuvatulla tavalla, kunnes kulloinkin kyseessä oleva päätevaste on saavutettu Sen lisäksi oven liikekäyttäytyminen voi heikentyä esim. käyttöajan pidentyessä (esim. jousen kireyden löystymisen myötä). Silloin voi olla turvallisuussyistä tarpeen sovittaa voimat, sillä muutoin oven käsikäyttö oven avaamiseksi ja/tai sulkemiseksi voi aiheuttaa turvallisuusriskin henkilöille ja esineille (esim. oven pudotessa). Mutta HUOMIO: Tehdasasetuksesta (arvo 2) poikkeava voimien suurempi asetusarvo voi aiheuttaa vakavia loukkaantumi- sia ja jopa hengenvaaran ja esinevahinkoja! Tehdasasetuksesta poikkeava suurempi voima-asetusarvo vaikuttaa avaamis- ja sulkemisvaiheen aikana käyttölaitteen oven avautumiseen ja sulkeutumiseen vaikuttaviin voimiin Tehdasasetuksen muuttaminen aiheuttaa vakavien henkilövahinkojen ja jopa kuoleman vaaran sekä myös esinevahinkojen vaaran, esim. henkilöiden tai esineiden jäädessä puristuksiin oven alueella, sillä tehdasasetuksesta poikkeava voiman asetuksen korotus voi johtaa yllä mainittujen suurimpien sallittujen voimaraja-arvojen ylittymiseen Siksi: Huomautus Jokaisen tehdasasetuksesta (arvo 2) poikkeavan voiman asetuksen (arvo 3) jälkeen on varmistettava, että asiantunteva henkilö tarkastaa, hyväksyy ja dokumentoi lakisääteisten ja/tai voimassa olevien standardien mukaisten voimaraja- arvojen noudattamisen, jotta suljetaan pois mainitut loukkaantumis- ja hengenvaarat sekä esinevahinkojen vaara.184 185

TAKUUEHDOT Takaamme, että tuotteissamme ei ole materiaali- eikä valmistusvirheitä Takuu ei kata vahinkoja, jotka aiheutuvat seuraavista syistä: käytöstä johtuva normaali kuluminen epäasianmukainen asennus, käyttö ja käsittely ylivoimainen este tai muut ulkoiset vaikutukset kolmansien osapuolten tekemä epäasianmukainen huolto ja korjaus kolmansien osapuolten tekemät muutokset Takuutilanteessa korjaamme tuotteen tai vaihdamme sen samanarvoiseen SCHELLENBERG-tuotteeseen oman harkintam- me mukaan. Takuuaika ei pitene laitteen vaihdon tai korjauksen myötä! Edellytyksenä takuun toteutumiselle on ostokuitin esittäminen. Kun lähetät tuotteen, liitä mukaan kopio kuitista sekä ilmenneen puutteen kuvaus. Hankkimallesi Schellenberg-tuotteelle myönnetään 4 vuoden (SmartDrive L) / 6 vuoden (SmartDrive XL) takuu, joka alkaa tuot- teen ostopäivästä. Tämä valmistajan myöntämä takuu ei vaikuta kuluttajan myyjää kohden sovellettaviin lakisääteisiin takuuoi- keuksiin, mukaan lukien erityiset kuluttajansuojaa koskevat määräykset Takuu ei poista eikä rajoita lakisääteistä takuuta EU-VAATIMUSTENMUKAISUUSVAKUUTUS Autotallin oven käyttölaite ( 60923, 60918 / 60924, 60919) täyttää eurooppalaisten ja kansallisten direktiivien voimassa- olevat vaatimukset. Yhdenmukaisuus on osoitettu. EU-vaatimustenmukaisuusvakuutus on luettavissa kokonaisuudessaan osoitteessa http://www.schellenberg.de (latauskeskuksen valikkokohta Service). Tämän autotallin oven käyttölaitteen mukana toimitetaan lisäksi ajantasainen EU-vaatimustenmukaisuusvakuutus. Ei saa hävittää kotitalousjätteen mukana! Autotallin oven käyttölaite on kierrätettävissä ja sen voi toimittaa sähkö- laiteromulle tarkoitettuun kierrätyspisteeseen tai muihin keräyspisteisiin Konedirektiivi 2006/42/EY Radiolaitedirektiivi RED 2014/53/EU RoHS-direktiivi 2011/65/EU EMC-direktiivi 2014/30/EY187186 TEKNISET TIEDOT Smart DRIVE L / Smart DRIVE XL Tuotenro 60923, 60918 / 60924, 60919 Käyttöjännite 220 V - 240 V AC 50/60 Hz Nimellisteho 200 W / 245 W Valmiustilan teho 5 W / 7 W Enimmäisvoima 600 N / 1000 N Nopeus 0,15 m/s Valaistus LED 12 V DC Valaisuaika 3 min Radiotaajuus 868,4 MHz Lähetysteho enint. 10 mW Ympäristönlämpötila –20...+40 °C Oven enimmäiskoko 10 m² / 14 m² Kotelointiluokka IP 20. Vain kuiviin sisätiloihin. Suojausluokka Käsilähetin Tuotenro 60930 / 60931 Malli/tyyppi Radiokäsilähetin 868 2-kanava / 4-kanava Radiotaajuus 868,4 MHz Lähetysteho enint. 10 dBm / 10 mW Jännitteensyöttö 3 V DC Paristotyyppi CR2032 (litiumakku) Kotelointiluokka IP 20. Vain kuiviin sisätiloihin. Ympäristönlämpötila –10...+55 °C

TOIMITUSSISÄLLÖN KUVAUS

A Kisko ja ketju B Liitoskiskot C Keskimmäiset kiskot D Päätykisko E Seinäkiinnike F Autotallin oven käyttölaite G Käyttölaitteen sovitin H Sanka I Kuusiomutteri M6 J Pitkä laippapultti ja jousisokka K Kiskopidike L Katon kiinnityskulma M Kuusioruuvi M6 N Oven kiinnityshela O Ovivarsi (yhdystanko) P Lyhyt laippapultti ja jousisokka Q Oven manuaalisen avauksen vaijeri R Ylempi päätevaste (Limit Block) S Poraruuvit T Käsilähetin U Virtajohto V Seinäkiinnike (Käsilähetin) W Sisäpainikkeella X Valopuomilla Oven ja seinän kiinnitysmateriaali ei sisälly toimitukseen187
