| Produkta veids | Garāžas durvju automātika |
| Zīmols | Schellenberg |
| Modelis | Smart Drive XL |
| Kategorija | Garāžas durvis |
| Barošana | 220-240 V maiņstrāva, 50/60 Hz |
| Nominālā jauda | 245 W |
| Gaidstāves jauda | 7 W |
| Maksimālais spēks | 1000 N |
| Pārvietošanās ātrums | 0,15 m/s |
| Apgaismojums | LED 12 V līdzstrāva, ilgums 3 min |
| Radiofrekvence | 868,4 MHz |
| Izejas jauda | 10 mW maks. |
| Darba temperatūra | -20°C līdz +40°C |
| Maksimālais durvju laukums | 14 m² |
| Aizsardzības klase | IP20 (sausa iekštelpu lietošana) |
| Saderīgs durvju tips | Segmentu un paceļamās durvis ar atsperu kompensāciju |
| Galvenās funkcijas | Vadība ar pārnēsājamu raidītāju, gala pozīciju regulēšana, spēka regulēšana, Smart Home saderība |
| Drošība | Šķēršļu atklāšana, spēka pārtraukšana, gaismas barjeras opcija, avārijas atbloķēšana |
| Apkope un tīrīšana | Ikmēneša avārijas atbloķēšanas pārbaude, pirms apkopes atslēgt barošanu |
| Garantija | 6 gadi (Smart Drive XL) |
| Papildu piederumi | Gaismas barjera, sienas slēdzis, vārtiņu kontakts, Smart Home ierīce |
Bieži uzdotie jautājumi - Smart Drive XL Schellenberg
Lietotāju jautājumi par Smart Drive XL Schellenberg
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Garāžas vārti PDF formātā bez maksas! Atrodiet savu rokasgrāmatu Smart Drive XL - Schellenberg un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. Smart Drive XL zīmola Schellenberg.
LIETOŠANAS INSTRUKCIJA Smart Drive XL Schellenberg
Drošības norādījumi par bateriju....141
Drošības norādījumi par jaudas iestatīšanu.... 142
E Jaudas iestatīšanu 225
F2 Manuālā raidītāja atiestate uz rūpnīcas iestatījumiem.... 227
F3 Piedziņai piesaistītā manuālā raidītāja dzēšana 227
SAUGA IR NURODYMAI
Gerb. kliente,
- Nemiet vērā Plus (+) un Mīnus (-) pola markejumu un pārliecinieties, ka baterijas ir pareizi ievietotas uzlādes ierīcē vai izstrādājumā.
- Lietojiet tikai attiecīgajam izstrādājumam piemērotas baterijas.
- Lietotas baterijas jānodod otrreizējai pārstrādei atbilstoši vietējiem utilizācijas noteikumiem. Plus polu (+) pārlīmējiet ar līmplēvi.
UZMANĪBU! Baterijas glabājiet bērniem un mājdzīvniekiem nepieejamā vietā. Baterijas norīšanai var būt dzīvībai bīstamas sekas. Nepieciešamības gadījumā nekavējoties konsultējieties ar ārstu. Dariet to arī gadījumā, ja ir aizdomas par baterijas norīšanu.
- Nekādā gadījumā neuzlādējiet baterijas, kas nav paredzētas uzlādei.
- Baterijas aizliegts deformēt, bojāt, izjaukt, atvērt vai savienot īsslēgumā.
- Baterijas nedrīkst pakļaut siltumam, uguns vai šķidruma iedarbībai.
- Konstatējot nepietiekamu baterijas hermētiskumu, raugiet, lai tās škidrums nesaskaras ar ādu vai rokām. Nonākot kontaktā ar baterijas škidrumu, noskalojiet to ar lielu daudzumu ūdens un dodieties pie ārsta.
DROŠĪBAS NORĀDĪJUMI PAR JAUDAS IESTATĪŠANU
Piedziņas rūpnīcā iestatītā jauda (2. vērtība) ir paredzēta netraucētai lietošanai ar atbilstošiem standarta vārtiem; kopumā rūpnīcas iestatījuma jaudai jābūt pietiekamai, lai pilnībā atvērtu un aizvērtu attiecīgos vārtus. Piedziņa ar rūpnīcas iestatījumu atbilst likumdošanas vai spēkā esošo normu (piem., EN 13241-1, EN 12453, EN 60335-2-95) prasībām saistībā ar darba spēkiem un maksimālajām atļautajām spēku robežvērtībām.
Nepieciešamības gadījumā piedziņas radīto spēku var samazināt (1. vērtība) vai palielināt (3. vērtība), veicot turpmākās darbības.
Norāde
Tas jāveic, piemēram, gadījumā, kad ar rūpnīcas iestatījumu netiek sasniegta gala atdure “Vārti atv.” vai “Vārti aizv.” (2. Vērtība) – šādā situācijā maksimālā spēka iestatījums atbilstoši turpmākajām norādēm pakāpeniski jāpalielina, līdz tiek sasniegta attiecīgā gala atdure. Nemiet vērā, ka vārtu darbība to darbmūža laikā var pasliktināties (piem., mainoties atsperes nospriegojumam). Šādā gadījumā ar drošību saistītu iemeslu dēļ var rasties nepieciešamība pielāgot spēka vērtību, jo citāti iespējami nepieciešamā manuālā vārtu atvēršanas vai aizvēršanas darbība var radīt drošības risku (piem., vārtu nokrišanu) personām un lietām.
Taču
UZMANIBU:
rūpnīcas iestatījumam (2. vērtība) neatbilstoša, paaugstināta spēka iestatījuma vērtība var radīt smagus personu savainojumus un pat dzīvības apdraudējumu, kā arī materiālos zaudējumus!
Atvēršanas un aizvēršanas procesa laikā rūpnīcas iestatījumiem neatbilstoša, paaugstināta spēka iestatījuma vērtība maina uz vārtiem pārnestā piedziņas spēka vērtību. Mainot rūpnīcas iestatījumus ir iespējami smagu personu savainojumu draudi līdz pat dzīvības apdraudējumam, kā arī materiālo zaudējumu draudi, – piem., iespiežot vai saspiežot vārtu zonā personas vai priekšmetus, jo rūpnīcas iestatījumam neatbilstošs spēka paaugstinājums var izraisīt iepriekš minētās, maksimālā atļautā spēka robežvērtības pārsniegšanu. Līdz ar to ir spēkā turpmākais:
Norāde
Pēc katra rūpnīcas iestatījumam (2. vērtība) neatbilstoša spēka iestatījuma (3. Vērtība) profesionālam speciālistam jāpārbauda un jādokumentē likumā norādīto vai spēkā esošajos noteikumos norādīto spēka robežvērtību atbilstība, lai novērstu drošības plāksnītē norādīto savainojumu, dzīvības un materiālo vērtību apdraudējumu.
GARANTIJOS SÁLYGOS
Drošība un norādes 146
Vispārīgie drošības norādījumi 146
Paredzētā izmantošana 146
Instalētāja kvalifikācija 146
Pirms montāžas 147
Drošības norādījumi par montāžu 147
Drošības norādījumi par ekspluatācijas uzsākšanu 147
Ekspluatācijas drošības norādījumi 148
Apkopes, remonta un tīrīšanas drošības norādes 148
Drošības norādījumi par bateriju....148
Drošības norādījumi par jaudas iestatīšanu.... 149
Garantijas nosacijumi 149
ES atbilstības deklarācija 150
Piegādes komplekta legenda 151
Tehniskie dati 151
Nepieciešamie darbarīki 201
Piegādes komplektācija 201
A Montāža° 202
A1 Sliežu montāža 202
A2 Pārsega montāža 204
A3 Vārtu montāža 210
B Rokas raidītāja sasaiste 214
B1 Vārtu vadība 214
B2 Atseviška gaismas vadība vai otru piedziņu.... 216
C Beigu pozīcijas iestatījums 219
C1 Ārkārtas apturēšana gala pozīcijas iestatīšanas laikā 221
D Papildu piederumi 221
D1 Gaismas fotoelementa pieslēgums 222
D2 Sienas slēdža/atslēgslēdža pieslēgums 222
D3 Garāžas papildu apgaismojuma pieslēgums 223
D4 Garāžas durvju atvērēja viedtālruņa pieslēgums 223
D5 Slīdošo durvju saskare pieslēgums 223
E Jaudas iestatīšanu 225
F Rokas raidītāja dzēšana.... 226
F1 Rokas raiditaja dzēšana 226
F2 Manuālā raidītāja atiestate uz rūpnīcas iestatījumiem.... 227
F3 Piedziņai piesaistītā manuālā raidītāja dzēšana.... 227

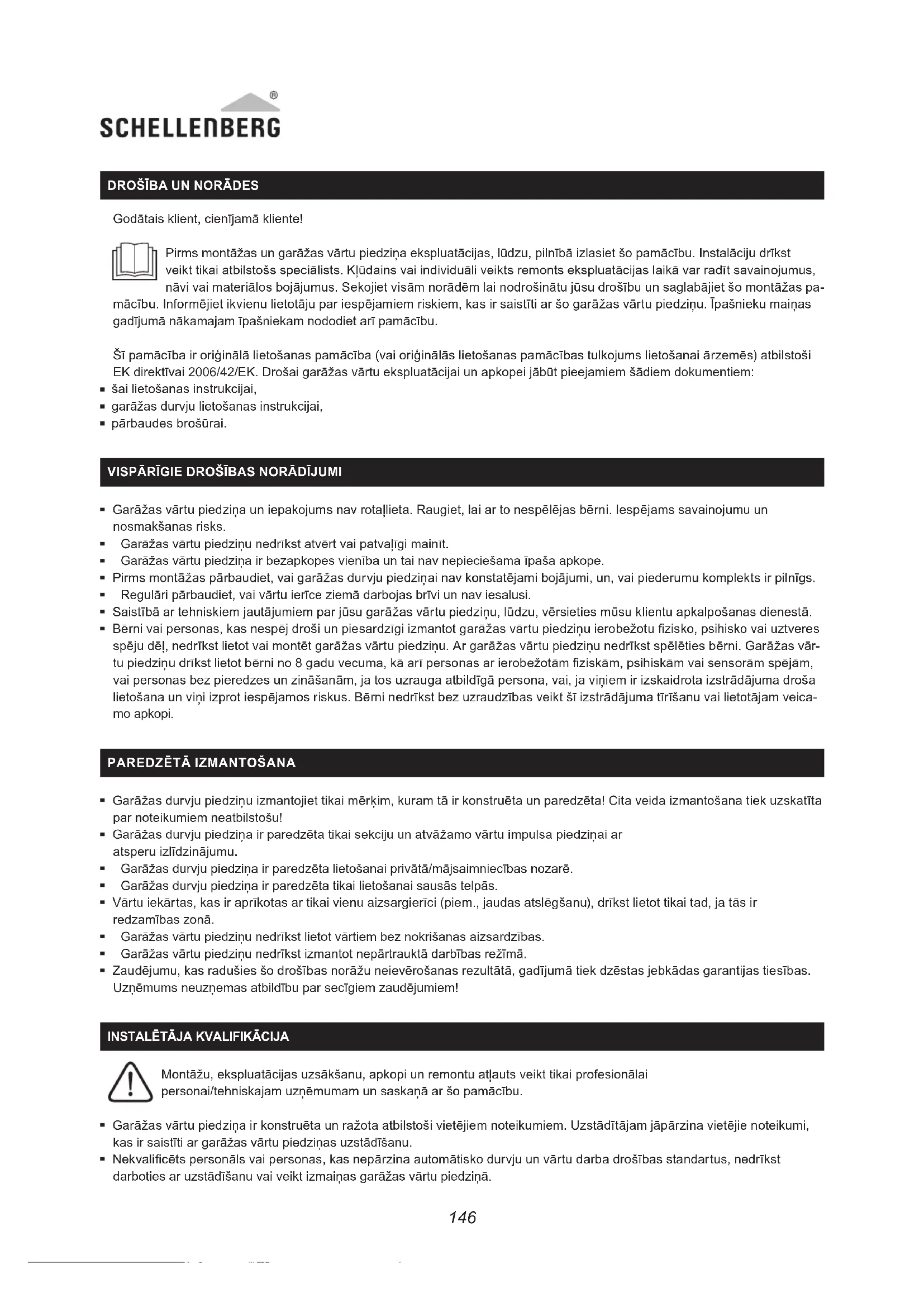

DROŠÍBA UN NORÁDES
Godātais klient, cienījamā kliente!
Pirms montāžas un garāžas vārtu piedziņa ekspluatācijas, lūdzu, pilnībā izlasiet šo pamācību. Instalāciju drīkst veikt tikai atbilstošs speciālists. Kļūdains vai individuāli veikts remonts ekspluatācijas laikā var radīt savainojumus, nāvi vai materiālos bojājumus. Sekojiet visām norādēm lai nodrošinātu jūsu drošību un saglabājiet šo montāžas pamācību. Informējiet ikvienu lietotāju par iespējamiem riskiem, kas ir saistīti ar šo garāžas vārtu piedziņu. Īpašnieku maiņas gadījumā nākamajam īpašniekam nododiet arī pamācību.
Šī pamācība ir oriģinālā lietošanas pamācība (vai oriģinālās lietošanas pamācības tulkojums lietošanai ārzemēs) atbilstoši EK direktīvai 2006/42/EK. Drošai garāžas vārtu ekspluatācijai un apkopei jābūt pieejamiem šādiem dokumentiem:
■ šai lietošanas instrukcijai,
- garāžas durvju lietošanas instrukcijai,
■ pārbaudes brošūrai.
VISPĀRĪGIE DROŠĪBAS NORĀDĪJUMI
- Garāžas vārtu piedziņa un iepakojums nav rotaļlieta. Raugiet, lai ar to nespēlējas bērni. Iespējams savainojumu un nosmakšanas risks.
- Garāžas vārtu piedziņu nedrīkst atvērt vai patvalīgi mainīt.
- Garāžas vārtu piedziņa ir bezapkopes vienība un tai nav nepieciešama īpaša apkope.
- Pirms montāžas pārbaudiet, vai garāžas durvju piedziņai nav konstatējami bojājumi, un, vai piederumu komplekts ir pilnīgs.
- Regulāri pārbaudiet, vai vārtu ierīce ziemā darbojas brīvi un nav iesalusi.
- Saistībā ar tehniskiem jautājumiem par jūsu garāžas vārtu piedziņu, lūdzu, vērsieties mūsu klientu apkalpošanas dienestā.
- Bērni vai personas, kas nespēj droši un piesardzīgi izmantot garāžas vārtu piedziņu ierobežotu fizisko, psihisko vai uztveres spēju dēļ, nedrīkst lietot vai montēt garāžas vārtu piedziņu. Ar garāžas vārtu piedziņu nedrīkst spēlēties bērni. Garāžas vārtu piedziņu drīkst lietot bērni no 8 gadu vecuma, kā arī personas ar ierobežotām fiziskām, psihiskām vai sensorām spējām, vai personas bez pieredzes un zināšanām, ja tos uzrauga atbildīgā persona, vai, ja viņiem ir izskaidrota izstrādājuma droša lietošana un viņi izprot iespējamos riskus. Bērni nedrīkst bez uzraudzības veikt šī izstrādājuma tīrīšanu vai lietotājam veicamo apkopi.
PAREDZETĀ IZMANTOŠANA
- Garāžas durvju piedziņu izmantojiet tikai mērķim, kuram tā ir konstruēta un paredzēta! Cita veida izmantošana tiek uzskatīta par noteikumiem neatbilstošu!
- Garāžas durvju piedziņa ir paredzēta tikai sekciju un atvāžamo vārtu impulsa piedziņai ar atsperu izlīdzinājumu.
- Garāžas durvju piedziņa ir paredzēta lietošanai privātā/mājsaimniecības nozarē.
- Garāžas durvju piedziņa ir paredzēta tikai lietošanai sausās telpās.
- Vārtu iekārtas, kas ir aprīkotas ar tikai vienu aizsargierīci (piem., jaudas atslēgšanu), drīkst lietot tikai tad, ja tās ir redzamības zonā.
- Garāžas vārtu piedziņu nedrīkst lietot vārtiem bez nokrišanas aizsardzības.
- Garāžas vārtu piedziņu nedrīkst izmantot nepārtrauktā darbības režīmā.
- Zaudējumu, kas radušies šo drošības norāžu neievērošanas rezultātā, gadījumā tiek dzēstas jebkādas garantijas tiesības. Uznēmums neuzņemas atbildību par secīgiem zaudējumiem!
INSTALĒTĀJA KVALIFIKĀCIJA
Montāžu, ekspluatācijas uzsākšanu, apkopi un remontu atļauts veikt tikai profesionālai personai/tehniskajam uzņēmumam un saskaņā ar šo pamācību.
- Garāžas vārtu piedziņa ir konstruēta un ražota atbilstoši vietējiem noteikumiem. Uzstādītājam jāpārzina vietējie noteikumi, kas ir saistīti ar garāžas vārtu piedziņas uzstādīšanu.
- Nekvalificēts personāls vai personas, kas nepārzina automatisko durvju un vārtu darba drošības standartus, nedrīkst darboties ar uzstādīšanu vai veikt izmainas garāžas vārtu piedziņā.
- Personas, kas neievēro spēkā esošās instalācijas un apkopes normas, uzņemas atbildību par bojājumiem, savainojumiem, izmaksām, izdevumiem vai saistībām, ko rada drošības noteikumu neievērošana.
PIRMS MONTĀŽAS
- Garāžas vārtu piedziņu nedrīkst lietot smagu vārtu pacelšanai.
■Pārbaudiet, vai vārtus var viegli atvērt un aizvērt ar rokām.
- Pärbaudiet, vai starpliku gredzeni ir ievietoti pareizi, paceļot vārtus par vienu metru un tad tos atlaižot. Šajā pozīcijā vārti nedrīkst pārvietoties augšup vai lejup.
- Garāžas vārtu izlīdzināšanas atsperes pāriestatīšanu drīkst veikt tikai pilnvarots serviss.
- Garāžas jumtam jābūt piemērotam garāžas vārtu piedziņas montāžai. Pārbaudiet, vai ir nepieciešams piemontēt papildu stiprinājumu daļas.
DROŠĪBAS NORĀDĪJUMI PAR MONTĀŽU
■ Montāžas darbu laikā ievērojiet visus spēkā esošos darba drošības noteikumus, kā arī visus spēkā esošos noteikumus par elektrisko iekārtu ekspluatāciju. Šim mērkim obligāti jāievēro attiecīgās valsts direktīvas.
- Sekojiet šīs montāžas pamācības norādēm. Ja uzstādīšanas laikā neesat pārliecināts, lūdzu, sazinieties ar mūsu klientu servisu (skat. aizmuguri).
- Veicot montāžu atbilstoši šai pamācībai tiek novērsts apdraudējums DIN EN 13241-1 izpratnē.
- Strāvas pieslēgumus drīkst veikt tikai sertificēts elektrikis.
- Garāžas vārtiem jābūt balansētiem. Nekustīgiem vai smagnēji pārvietojamiem vārtiem ir jāveic remonts. Nenobalansēti vārti, vārtu atsperes, kabeli, paplāksnes, stiprinājumi un sliedes ir pakļauti papildu slodzei, un var izraisīt smagus savainojumus. Nemēģiniet vārtus atbrīvot, bīdīt vai noregulēt. Meklējiet atbilstošu speciālistu.
- Garāžām bez papildu piekļuves iespējas ir nepieciešama pagriežamā roktura avārijas atblokēšana (preces. Nr.: 60553) vai avārijas atblokēšanas slēdzene (preces. Nr.: 60511). Šīs ierīces bojājuma vai strāvas padeves pārtraukuma gadījumā palīdz novērst iespējamu ieslēgšanos garāžā vai garāžas aizslēgšanu bez atslēgām.
- Pirms garāžas vārtu piedziņas montāžas noņemiet esošos bloķēšanas elementus un slēdzenes, lai tās neietekmētu garāžas vārtu piedzīnu lietošanu.
- Uzstādiet visus papildu vadības elementus (piem., atslēgslēdzi (preces Nr.: 25101, 25102) vai sienas slēdzi (preces Nr.: 60060)) vismaz 1,5 m augstumā un garāžas vārtu redzamības zonā, taču tālu no kustīgām detaļām un ārpus bērnu aizsniedzamības zonas.
- Brīdinājuma norādes par iekeršanos piestipriniet labi redzamā vietā vai slēdža tuvumā.
■ Manuālās atblokēšanas uzlīmi piestipriniet garāžas vārtu piedziņas tuvumā.
- Pirms jūsu garāžas vārtu piedziņas ekspluatācijas uzsākšanas pārliecinieties, ka vārtu pārvietošanās celā nav škēršlu.
■ Rūpīgi izlasiet lietošanas pamācību.
■ Montāžas laikā ievērojiet attēlos norādītos minimālos attālumus.
- Urbšanas putekļi netīrumi vai skaidas nedrīkst iekļūt garāžas vārtu piedziņas galvā vai sliežu sistēmā. Montāžas darbu laikā šīs detalas rūpīgi pārklājiet.
DROŠĪBAS NORĀDĪJUMI PAR EKSPLUATĀCIJAS UZSĀKŠANU
- Pārbaudiet strāvas pieslēgumu. Tā vērtībām jāatbilst šajā lietošanas pamācībā norādītajām vērtībām. Parametri attiecas uz garāžas vārtu piedziņas datu plāksnīti.
- Garāžas strāvas pieslēgumam jāatbilst vietējiem noteikumiem.
- Garāžas vārtu piedziņas drošības funkcijas pārbaudiet šādi: Novietojiet zem garāžas vārtu galvenās aizvēršanās malas apm. 50 mm augstu priekšmetu (piem., koka gabalu). Laujiet vārtiem nolaisties. Vārtiem atduroties pret škērsli, garāžas vārtu piedziņai jāpārslēdzas pretējā darbības režīmā un jāatbrīvo škērslis.
- Jūsu papildu drošībai izmantojiet papildaprīkojuma fotoelementu (preces Nr.: 60030) un regulāri pārbaudiet automātisko atpakalgaitu.
- Pēc mācību kustības jāveic drošības ierīces pārbaude (šķēršļu atpazīšana ar jaudas atslēgšanu un fotoelementu).
- Gala preces vai tās kombinācijas ekspluatācijas uzsākšana no „Alfred Schellenberg GmbH” nav atļauta līdz brīdim, kad gala produkta vai garāžas vārtu piedziņas un garāžas vārtu piedziņas kombinācija atbilst šeit spēkā esošajiem noteikumiem, specifikācijām vai direktīvām. Šaubu gadījumā ieteicams lūgt profesionāla montāžas uzņēmuma palīdzību (skatiet pievienoto atbilstības apliecinājumu).
EKSPLUATĀCIJAS DROŠĪBAS NORĀDĪJUMI
- Drošības aiztures sistēma, kas darbojas nepareizi, var izraisīt materiālos zaudējumus, smagus savainojumus vai nāvi.
- Pirms izbraukt vai iziet no garāžas, pārliecinieties, ka garāžas vārti ir pilnībā atvērti un atrodas miera pozīcijā.
- Pēc iziešanas vai izbraukšanas pārliecinieties, ka garāžas vārti ir pilnībā aizvērti.
- Lietojot avārijas atblokēšanu, raugiet, lai vājas vai salūzušas atsperes neizraisītu pēkšņu atvērto garāžas vārtu nolaišanos lejup.
- Ar garāžas vārtu piedziņu un raidītāju nedrīkst spēlēties bērni. Raidītājus glabājiet bērniem nepieejamā vietā.
- Kontrolējiet kustīgos vārtus. Personas garāžas vārtu bīstamajā zonā nedrīkst atrasties līdz brīdim, kad vārti ir pilnībā atvērti vai aizvērti.
- Ja garāžas vārtu piedziņai ir tikai viena drošības ierīce, tad piedziņu aktivizējiet tikai brīdī, kad esat redzamības zonā.
■ Nekad nestāviet zem atvērtiem vārtiem. - Vārtu pārvietošanās laikā netveriet aiz vadotnes sliedes.
- Garāžas vārtu piedziņas pieslēguma spailēm nepievienojiet tīkla spriegumu (230 V/50 Hz).
- Ja raidītājs tiek uzglabāts bikšu kabatā vai rokassomiņā, tad ir iespējama klūdaina raidītāja nostrāde un neparedzēta vārtu kustība.
APKOPES, REMONTA UN TİRİŞANAS DROŞİBAS NORÂDES
Tīrīšanas, apkopes un nomaiņas laikā garāžas vārtu piedziņai jābūt atvienotai no tīkla.
- Veiciet regulāru iekārtas pārbaudi. Jo īpaši pārbaudiet, vai kabeliem, atsperēm un stiprinājumiem nav konstatējamas nodiluma, bojājumu vai līdzsvara zuduma pazīmes. Neizmantojiet garāžas vārtu piedziņu, ja ir nepieciešams remonts vai iestatījumu nomaiņa.
- Bērni nedrīkst veikt garāžas vārtu tīrīšanu vai tehniskā stāvokļa uzturēšanu bez uzraudzības.
- Iespējami nepieciešamo pielāgošanu drīkst veikt tikai profesionāls speciālists.
- Reizi mēnesī pārbaudiet avārijas atblokēšanas funkciju.
- Defekta gadījumā nekavējoties līdziet profesionālam speciālistam veikt pārbaudi/remontu.
- Tīkla pieslēguma vada bojājuma gadījumā tā nomaiņu jāveic profesionālam elektrikim.
DROŠĪBAS NORĀDĪJUMI PAR BATERIJU
- Nemiet vērā Plus (+) un Mīnus (-) pola markejumu un pārliecinieties, ka baterijas ir pareizi ievietotas uzlādes ierīcē vai izstrādājumā.
- Lietojiet tikai attiecīgajam izstrādājumam piemērotas baterijas.
■ Lietotas baterijas jānodod otrreizējai pārstrādei atbilstoši vietējiem utilizācijas noteikumiem. Plus polu (+) pārlīmējiet ar līmplēvi.
UZMANĪBU! Baterijas glabājiet bērniem un mājdzīvniekiem nepieejamā vietā. Baterijas norīšanai var būt dzīvībai bīstamas sekas. Nepieciešamības gadījumā nekavējoties konsultējieties ar ārstu. Dariet to arī gadījumā, ja ir aizdomas par baterijas norīšanu.
- Nekādā gadījumā neuzlādējiet baterijas, kas nav paredzētas uzlādei.
■ Baterijas aizliegts deformēt, bojāt, izjaukt, atvērt vai savienot īsslēgumā.
■ Baterijas nedrīkst pakļaut siltumam, uguns vai šķidruma iedarbībai. - Konstatējot nepietiekamu baterijas hermētiskumu, raugiet, lai tās škīdrums nesaskaras ar ādu vai rokām. Nonākot kontaktā ar baterijas škīdrumu, noskalojiet to ar lielu daudzumu ūdens un dodieties pie ārsta.
DROŠĪBAS NORĀDĪJUMI PAR JAUDAS IESTATĪŠANU
Piedziņas rūpnīcā iestatītā jauda (2. vērtība) ir paredzēta netraucētai lietošanai ar atbilstošiem standarta vārtiem; kopumā rūpnīcas iestatījuma jaudai jābūt pietiekamai, lai pilnībā atvērtu un aizvērtu attiecīgos vārtus. Piedziņa ar rūpnīcas iestatījumu atbilst likumdošanas vai spēkā esošo normu (piem., EN 13241-1, EN 12453, EN 60335-2-95) prasībām saistībā ar darba spēkiem un maksimālajām atļautajām spēku robežvērtībām.
Nepieciešamības gadījumā piedziņas radīto spēku var samazināt (1. vērtība) vai palielināt (3. vērtība), veicot turpmākās darbības.
Norāde
Tas jāveic, piemēram, gadījumā, kad ar rūpnīcas iestatījumu netiek sasniegta gala atdure “Vārti atv.” vai “Vārti aizv.” (2. Vērtība) – šādā situācijā maksimālā spēka iestatījums atbilstoši turpmākajām norādēm pakāpeniski jāpalielina, līdz tiek sasniegta attiecīgā gala atdure. Nemiet vērā, ka vārtu darbība to darbmūža laikā var pasliktināties (piem., mainoties atsperes nospriegojumam). Šādā gadījumā ar drošību saistītu iemeslu dēļ var rasties nepieciešamība pielāgot spēka vērtību, jo citāti iespējami nepieciešamā manuālā vārtu atvēršanas vai aizvēršanas darbība var radīt drošības risku (piem., vārtu nokrišanu) personām un lietām.
Taču
UZMANIBU:
rūpnīcas iestatījumam (2. vērtība) neatbilstoša, paaugstināta spēka iestatījuma vērtība var radīt smagus personu savainojumus un pat dzīvības apdraudējumu, kā arī materiālos zaudējumus!
Atvēršanas un aizvēršanas procesa laikā rūpnīcas iestatījumiem neatbilstoša, paaugstināta spēka iestatījuma vērtība maina uz vārtiem pārnestā piedziņas spēka vērtību. Mainot rūpnīcas iestatījumus ir iespējami smagu personu savainojumu draudi līdz pat dzīvības apdraudējumam, kā arī materiālo zaudējumu draudi, – piem., iespiežot vai saspiežot vārtu zonā personas vai priekšmetus, jo rūpnīcas iestatījumam neatbilstošs spēka paaugstinājums var izraisīt iepriekš minētās, maksimālā atļautā spēka robežvērtības pārsniegšanu. Līdz ar to ir spēkā turpmākais:
Norāde
Pēc katra rūpnīcas iestatījumam (2. vērtība) neatbilstoša spēka iestatījuma (3. Vērtība) profesionālam speciālistam jāpārbauda un jādokumentē likumā norādīto vai spēkā esošajos noteikumos norādīto spēka robežvērtību atbilstība, lai novērstu drošības plāksnītē norādīto savainojumu, dzīvības un materiālo vērtību apdraudējumu.
Mēs garantējam, ka mūsu precēm nav materiāla un ražošanas klūmju. Garantija neiekļauj bojājumus, ko ir izraisījis:
■ ar lietošanu saistīts, normāls nodilums;
■ neatbilstoša montāža, pieslēgums, ekspluatācija vai lietošana;
■ augstāka vara vai citāda ārēja ietekme;
■ neatbilstoša trešo personu veiktā apkope un remonts;
■ trešo personu veiktas tehniskās izmaiņas.
Garantijas gadījumā pēc izvēles veiksim preces izmainu vai nomainu pret līdzvērtīgu „SCHELLENBERG” preci. Garantijas laiks pēc preces nomaiņas vai remonta netiek pagarināts. Garantijas saistību izpildes nosacījums ir pirkuma dokuments. Nosūtot ierīci atpakal, lūdzu, pievienojiet šī dokumenta kopiju kopā ar radušās klūdas aprakstu.
Jūsu iegādātās „Schellenberg” preces derīguma terminiš ir 4 gadi (SmartDrive L) / 6 gadi (SmartDrive XL) un tas sākas ar jūsu preces iegādes datumu. Šī ražotāja garantija neietekmē likumā noteiktās garantijas prasības, kuras jums kā patērētājam var piešķirt saskaņā ar piemērojamiem tiesību aktiem, ieskaitot īpašus patērētāju aizsardzības noteikumus. Šī garantija neanulē un neierobežo likumā noteikto garantiju.
ES ATBILSTĪBAS DEKLARĀCIJA
Garāžas vārtu piedziņa (60923, 60918 / 60924, 60919) atbilst spēkā esošajām Eiropas un nacionālajām direktīvām. Šī atbilstība ir pierādīta. Pilns ES atbilstības deklarācijas teksts ir pieejams tīmekļa vietnē: http://www.schellenberg.de (izvēlnes punkts „Serviss” lejupielāžu centrā).
Garāžas vārtu piedziņai papildus ir pievienota jaunākā ES atbilstības deklarācija.
Neizmetiet sadzīves atkritumos! Garāžas vārtu piedziņu var otrreiz pārstrādāt un nodot otrreizējās pārstrādes centrā vai elektrisko sadzīves atkritumu savākšanas punktā.
Mašīnu direktīva 2006/42/EK Radioiekārtu direktīva 2014/53/ES (RED) RoHS direktīva 2011/65/ES Elektromagnētiskās saderības direktīva 2014/30/ES
PIEGÄDES KOMPLEKTA LEGENDA
A Sliede ar kēdi
B Savienojuma sliedes
C Vidējās sliedes
D Beigu sliedes
E Sienas kronšteins
F Garāžas vārtu piedzina
K Sliedes stiprinājums
L Jumta stiprinājuma lenkis
N Vārtu stiprinājuma armatūra
O Vārtu plecs (savienojuma stienis)
P Apcilntapa, „īsa”, ar atsperspraudni
Q Manuālās vārtu atblokēšanas trose
R Augšējā gala atdure (ierobežojuma bloks)
S Pašgriezēja skrūves
T Raidītājs
U Strāvas vads
V Sienas kronšteins (Raidītājs)
W lekšējais taustinš
X Gaismas barjera
Vārtu un sienas stiprinājuma materiāls nav iekļauts piegādes komplektā.
TEHNISKIE DATI
Smart DRIVE L / Smart DRIVE XL
| Preces nr. 60923, 60918 / 60924, 60919 |
| Darba spriegums 220 V – 240 V, mainstrāva, 50/60 Hz |
| Nominālā jauda 200 W / 245 W |
| Gaidīšanas režīma patērinš 5 W / 7 W |
| Maksimālā jauda 600 N / 1000 N |
| Ātrums 0,15 m/s |
| Apgaismojums 12 V, līdzstrāvas LED |
| Spīdēšanas ilgums 3 min |
| Radiofrekvence 868,4 MHz |
| Raidīšanas jauda maks. 10 mW |
| Apkārtējās vides temperatūra no -20°C līdz +40°C |
| Maks. vārtu laukums 10 m2 / 14 m2 |
| Aizsardzības veids |
| Aizsardzības klase |
IP 20. Tikai sausām iekštelpām.
Raidītājs
| Preces nr. |
| Modelis/prece |
| Radiofrekvence |
| Raidīšanas jauda |
| Elektroapgāde |
| Akumulatora veids |
| Aizsardzības veids |
| Apkārtējās vides temperatūra |
60930 / 60931
| 2 kanālu/4 kanālu bezvadu manuālais raidītājs 868 |
| 868,4 MHz |
| maks. 10 dBm/10 mW |
| 3 V, līdzstrāva |
| CR2032 (litija baterija) |
| IP 20. Tikai sausām iekštelpām. |
| · 10^ - +55^ pēc Celsija |
