Produkttyp	Garageportsautomatik
Märke	Schellenberg
Modell	Smart Drive XL
Kategori	Garageport
Strömförsörjning	220-240 V AC, 50/60 Hz
Nominell effekt	245 W
Standby-effekt	7 W
Maximal kraft	1000 N
Rörelsehastighet	0,15 m/s
Belysning	LED 12 V DC, varaktighet 3 min
Radiofrekvens	868,4 MHz
Sändningseffekt	10 mW max.
Användningstemperatur	-20°C till +40°C
Max dörryta	14 m²
Skyddsklass	IP20 (torr inomhusmiljö)
Kompatibel dörrtyp	Sektionsport och tipport med fjäderkompensation
Huvudfunktioner	Manövrering med handhållen sändare, ändlägesinställning, kraftinställning, Smart Home-kompatibilitet
Säkerhet	Hinderdetektering, kraftavstängning, alternativ ljusbarriär, nödöppning
Underhåll och rengöring	Månatlig kontroll av nödöppning, stäng av strömmen före underhåll
Garanti	6 år (Smart Drive XL)
Extra tillbehör	Ljusbarriär, väggbrytare, portkontakt, Smart Home-enhet

Vanliga frågor - Smart Drive XL Schellenberg

Vad är maximal kraft för automatik?

Maximal kraft är 1000 N för modell Smart Drive XL. Fabriksinställningen är värde 2, men kan justeras (värden 1 till 3) efter behov. Obs: en kraft högre än fabriksinställningen kan överskrida lagliga säkerhetsgränser.

Kan jag använda automatik med en obalanserad port?

Nej, garageporten måste vara perfekt balanserad före installation. Kontrollera att kompensationsfjädrarna är korrekt justerade: lyft porten till cirka 1 meter och släpp den; den ska varken gå upp eller ner. En obalanserad port kan orsaka allvarliga skador. Anlita en professionell för justering av fjädrarna.

Hur ställer jag in ändlägen?

Inställning av ändlägen beskrivs i manualen (avsnitt C). Använd övre och nedre ändlägesstopp för att ställa in portens stoppositioner. Gå stegvis: flytta porten manuellt, lås sedan stoppen. Nödstopp är möjligt under inställning. Se till att porten stannar korrekt vid ändarna.

Vad göra vid strömavbrott?

Använd manuell nödöppning (medföljande nödöppningskabel) för att öppna eller stänga porten manuellt. För garage utan extra ingång krävs nödöppning (vridhandtag eller lås) för att undvika instängning. Efter att strömmen återkommit, koppla in automatik igen.

Hur programmerar jag en ny handhållen sändare?

Programmering förklaras i avsnitt B i manualen. För en ny sändare, tryck på inlärningsknappen på motorn, sedan på sändarens knapp. Antalet kanaler (2 eller 4) beror på sändarmodell (ref. 60930/60931). Du kan också radera alla sändare eller återställa sändaren till fabriksinställningar.

Vad är proceduren för kraftinställning?

Kraftinställning görs via motorn (avsnitt E). Värdena går från 1 (minskad) till 3 (ökad), fabriksvärdet är 2. Efter att ha ändrat kraften till 3 krävs kontroll av expert för att verifiera efterlevnad av maximala tillåtna kraftgränser (EN 13241-1, EN 12453). För hög kraft kan orsaka allvarliga skador.

Är automatik kompatibel med Smart Home-system?

Ja, Smart Drive XL kan anslutas till Schellenberg Smart Home-system (se avsnitt D6). Installera obligatoriskt en fotoelektrisk sensor (ljusbarriär) före användning via Smart Home, och se till att ingen person eller föremål befinner sig i portens rörelseområde. Fjärrstyrning måste användas med direkt sikt av porten.

Hur installerar jag en ljusbarriär?

Ljusbarriären (ref. 60030) ansluts till avsedda terminaler på automatik (avsnitt D1). Följ kopplingsschemat i manualen. Den förbättrar säkerheten genom att upptäcka hinder i stängningsområdet. Efter installation, kontrollera att porten backar vid närvaro av ett hinder på 50 mm höjd.

Vad göra om porten stannar under rörelse?

Det kan indikera ett hinder, kraftproblem eller ändlägesproblem. Kontrollera först att inget föremål blockerar porten. Om porten är balanserad, försök öka kraften (kraftinställning, värde 3). Om problemet kvarstår, kontakta en kvalificerad installatör. Tvinga aldrig porten manuellt utan att ha kopplat bort automatik.

Vad är garantin för Smart Drive XL?

Tillverkarens garanti är 6 år från inköpsdatum för modell Smart Drive XL (Smart Drive L: 4 år). Undantagna är skador på grund av normalt slitage, felaktig installation, ändringar av tredje part eller force majeure. Spara inköpsbeviset för eventuella reklamationer.

BRUKSANVISNING Smart Drive XL Schellenberg

Säkerhet och anvisningar 160

Allmänna säkerhetsanvisningar 160

Avsedd användning 160

Installatörskvalifikationer 160

Före montering 161

Säkerhetsanvisningar för montering 161

Säkerhetsanvisningar för driftsättning 161

Säkerhetsanvisningar för användning 162

Säkerhetsanvisningar för underhåll, reparation och rengöring 162

Säkerhetsanvisningar gällande batteri 162

Säkerhetsanvisningar gällande kraftinställning 163

Garantivillkor 163

EU-överensstämmelseintyg 164

Förklaring till leveransomfattningen 165

Tekniska data 165

Nödvändiga verktyg 201

Leveransomfattning 201

A Montering 202

A1 Skenmontering 202

A2 Takmontering 204

A3 Portmontering 210

B Lära in handsändaren 214

B1 Portstyrning 214

B2 Separat belysningsstyrning eller en andra drivning.... 216

C Ändlägesinställning 219

C1 Nödstopp vid ändlägesinställning 221

D2 Anslutning väggknapp/nyckelbrytare 222

D3 Anslutning garageextrabelysning 223

D4 Anslutning smartphone garageportöppnare 223

D5 Anslutning kontakt för gångdörr 223

E Kraftinställning.... 225

F Radera handsändaren 226

F1 Radera handsändaren 226

F2 Återställa handsändaren till fabriksinställning 227

F3 Radera handsändaren från drivningen 227

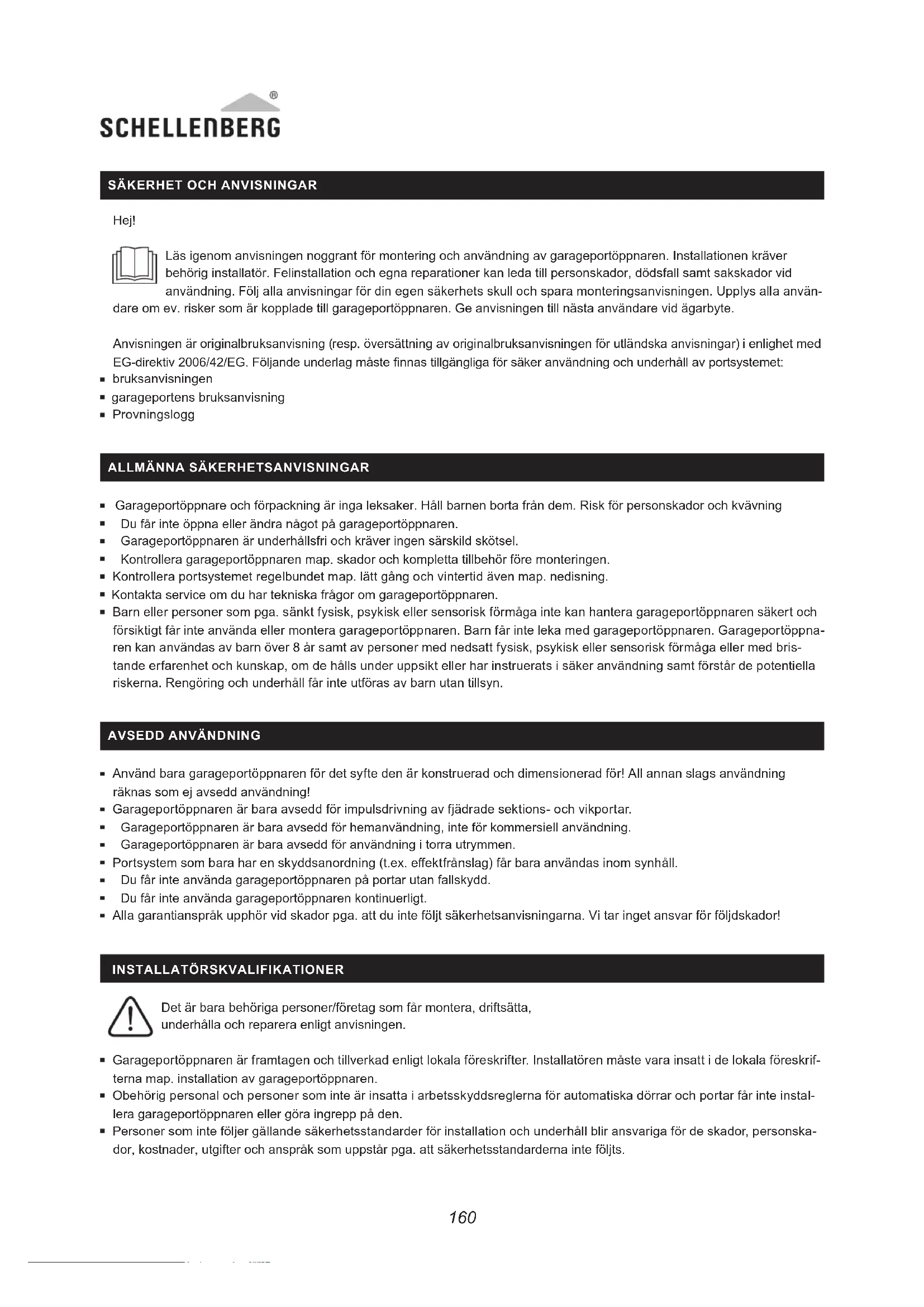

SÄKERHET OCH ANVISNINGAR

Hej!

Läs igenom anvisningen noggrant för montering och användning av garageportöppnaren. Installationen kräver behörig installatör. Felinstallation och egna reparationer kan leda till personskador, dödsfall samt sakskador vid användning. Följ alla anvisningar för din egen säkerhets skull och spara monteringsanvisningen. Upplys alla använ- ev. risker som är kopplade till garageportöppnaren. Ge anvisningen till nästa användare vid ägarbyte.

Anvisningen är originalbruksanvisning (resp. översättning av originalbruksanvisningen för utländska anvisningar) i enlighet med EG-direktiv 2006/42/EG. Följande underlag måste finnas tillgångliga för säker användning och underhåll av portsystemet:

■ bruksanvisningen
■ garageportens bruksanvisning
■ Provningslogg

ALLMÄNNA SÄKERHETSANVISNINGAR

• Garageportöppnare och förpackning är inga leksaker. Håll barnen borta från dem. Risk för personskador och kvävning
  Du får inte öppna eller ändra något på garageportöppnaren.
• Garageportöppnaren är underhällsfri och kräver ingen särskild skötsel.
• Kontrollera garageportöppnaren map. skador och kompletta tillbehör före monteringen.
• Kontrollera portsystemet regelbundet map. lätt gång och vintertid även map. nedisning.
• Kontakta service om du har tekniska frågor om garageportöppnaren.
• Barn eller personer som pga. sänkt fysisk, psykisk eller sensorisk förmåga inte kan hantera garageportöppnaren säkert och försiktigt får inte använda eller montera garageportöppnaren. Barn får inte leka med garageportöppnaren. Garageportöppnaren kan användas av barn över 8 år samt av personer med nedsatt fysisk, psykisk eller sensorisk förmåga eller med bristande erfarenhet och kunskap, om de hålls under uppsikt eller har instruerats i säker användning samt förstår de potentiella riskerna. Rengöring och underhåll får inte utföras av barn utan tillsyn.

AVSEDD ANVÄNDNING

• Använd bara garageportöppnaren för det syfte den är konstruerad och dimensionerad för! All annan slags användning räknas som ej avsedd användning!
• Garageportöppnaren är bara avsedd för impulsdrivning av fjädrade sektions- och vikportar.
• Garageportöppnaren är bara avsedd för hemanvändning, inte för kommersiell användning.
• Garageportöppnaren är bara avsedd för användning i torra utrymmen.
• Portsystem som bara har en skyddsanordning (t.ex. effektfrånslag) får bara användas inom synhåll.
• Du får inte använda garageportöppnaren på portar utan fallskydd.
• Du får inte använda garageportöppnaren kontinuerligt.
• Alla garantianspråk upphör vid skador pga. att du inte följt säkerhetsanvisningarna. Vi tar inget ansvar för följdskador!

INSTALLATÖRSKVALIFIKATIONER

Det är bara behöriga personer/företag som får montera, driftsätta, underhålla och reparera enligt anvisningen.

• Garageportöppnaren är framtagen och tillverkad enligt lokala föreskrifter. Installatören måste vara insatt i de lokala föreskrifterna map. installation av garageportöppnaren.
• Obehörig personal och personer som inte är insatta i arbetsskyddsreglerna för automatiska dörrar och portar får inte installera garageportöppnaren eller göra ingrepp på den.
• Personer som inte följer gällande säkerhetsstandarder för installation och underhåll blir ansvariga för de skador, personskador, kostnader, utgifter och anspråk som uppstår pga. att säkerhetsstandarderna inte följts.

FÖRE MONTERING

- Garageportöppnaren är inte dimensionerad för tröggående portar.

- Kontrollera om porten går att öppna och stänga lätt för hand.

- Kontrollera om fjädringen är rätt inställd genom att öppna porten ca 1 m och sedan släppa den. Porten får varken åka ned eller upp i det läget.

- Det är bara behörig person som får efterjustera fjädringen på garageporten.

- Garagetaket måste vara lämpligt för montering av garageportöppnaren. Kontrollera om det krävs extra fästdetaljer.

SÄKERHETSANVISNINGAR FÖR MONTERING

- Följ alla gällande arbetsskyddsföreskrifter samt alla gällande föreskrifter för användning av elanordningar vid monteringen. Du måste också följa nödvändiga, nationella föreskrifter.

- Följ monteringsanvisningens anvisningar. Är du osäker på något vid installationen, kontakta service (se baksidan).

■ Du undviker ev. risker enligt DIN EN 13241-1 genom att montera enligt anvisningen.

■ Elinstationer kräver behörig elektriker.

- Garageporten måste vara balanserad. Reparera orörliga och tröggående portar. I garageportar som är obalanserade är portfjädrar, kablar, brickor, fästen och skenor extremt spända och kan leda till allvarliga personskador. Försök inte att lossa, förskjuta eller rikta porten. Anlita behörig installatör.

- Garage utan extra ingång kräver nödupplåsning av vredet (art.nr: 60553) eller nödupplåsningslås (art.nr: 60511). Anordningarna förhindrar ev. utelåsning från garaget vid defekt eller spänningsbortfall.

- Ta bort befintliga förreglingar och lås enligt garageportens monteringsanvisning före montering av garageportöppnaren så att garageportöppnarens användning inte påverkas.

- Installera alla kontrolltillval (t.ex. nyckelbrytare (art.nr: 25101, 25102) eller väggknapp (art.nr: 60060)) minst 1,5 m upp och inom synhåll från garageporten men borta från rörliga delar och utom räckhåll för barn.

- Sätt upp varningar för klämrisk på väl synligt ställe eller vid brytaren.

- Sätt dekalen för manuell upplåsning vid garageportöppnaren.

- Se till så att det inte finns några hinder för portrörelsen före driftsättningen.

■ Läs anvisningarna noggrant.

- Håll ritningens minimiavständ vid monteringen.

- Borrdamm, smuts och spån får inte komma in i garageportöppnarens hölje eller skensystem. Täck delarna noggrant vid monteringen.

SÄKERHETSANVISNINGAR FÖR DRIFTSÄTTNING

- Kontrollera elanslutningen. Värdena måste matcha värdena i bruksanvisningen. Du hittar även uppgifterna på garageportöppnarens typskylt.

- Garagets elanslutning måste matcha de lokala föreskrifterna.

- Kontrollera garageportöppnarens säkerhetsfunktioner såhär: Lägg ett ca 50 mm högt föremål (t.ex. en träbit) under garageportens huvudstängningskant. Kör ned porten. När porten går emot hindret ska garageportöppnaren backa och frigöra föremålet.

- Det finns en ljusbom (art.nr: 60030) för extrasäkerhet som tillval. Kontrollera regelbundet den automatiska säkerhetsåtergången.

- Kontrollera säkerhetsanordningen (hinderavkänning med effektfrånslag, ljusbom) efter inlärningen.

- Driftsättningen av slutprodukten resp. kombinationen godkänns inte av Alfred Schellenberg GmbH förrän slutprodukten resp. kombinationen av garageportöppnare och garageport uppfyller kraven för överensstämmelse enligt gällande standarder, specifikationer resp. direktiv. År du osäker, anlita en monteringsspecialist (se bifogade försäkran om överensstämmelse).

SÄKERHETSANVISNINGAR FÖR ANVÄNDNING

• Om hinderskyddssystemet inte fungerar som det ska, så kan det leda till sakskador, allvarliga personskador och tom. dödsfall.
• Se till så att garageporten är helt öppnad och i viloläge innan du kör eller går in eller ut ur garaget.
• Se till så att garageporten är helt stängd när du lämnar garaget.
• Tänk på att den öppnade garageporten kan falla ned plötsligt pga. dåliga eller brustna fjädrar när du använder nöduppläsningen.
• Låt inte barn leka med garageportöppnare eller handsändare. Håll barnen borta från handsändaren.
• Håll koll på porten när den är i rörelse. Ingen får uppehålla sig i garageportens riskzon förrän porten är helt öppen eller stängd.
• Använd bara garageportöppnaren inom synhåll om den saknar säkerhetsanordning.
  ■ Stå inte under den öppna porten.
  ■ Ta aldrig tag i styrskenorna när porten är i rörelse.
• Lägga aldrig på nätspänning (230 V / 50 Hz) på garageportöppnarens anslutningsplintar.
• Om du förvarar handsändaren i byxfickan eller handväskan kan det ge oavsiktliga feltriggningar av den som i sin tur kan leda till okontrollerade portrörelser.

SÄKERHETSANVISNINGAR FÖR UNDERHÅLL, REPARATION OCH RENGÖRING

Vid rengöring, underhåll och byte av delar måste garageportöppnaren vara strömlös.

• Kontrollera systemet regelbundet. Kontrollera framförallt kablar, fjädrar och fästen map. tecken på förslitning, skador och obalans. Använd inte garageportöppnaren när den behöver reparation eller inställningsändring.
• Barn får inte rengöra eller sköta om garageportöppnaren utan uppsikt.
• Det är bara behörig person som får göra ev. nödvändig anpassning.
• Funktionskontrollera nödupplåsningen varje månad.
• Anlita omgående behörig person för kontroll/reparation vid defekt.
• Defekt på elanslutningen kräver åtgård av behörig elektriker.

SÄKERHETSANVISNINGAR GÄLLANDE BATTERI

• Observera markeringarna för polerna plus (+) och minus (-) och kontrollera att batterierna läggs in korrekt i laddaren eller produkten.
• Använd endast batterier som är avsedda för respektive produkt.
• Begagnade batterier måste lämnas till återvinning enligt de lokala bestämmelserna för avfallshantering. Klistra över pluspolen (+) med tejp.

OBSERVERA! Håll batterier utom räckhåll för barn och husdjur. Att svälja ett batteri kan ha livshotande konsekvenser. Uppsök vid behov läkare omedelbart. Även vid misstanke om sväljning.

• Ladda under inga omständigheter ett batteri som inte är avsett för uppladdning.
• Batterier får inte deformeras, skadas, tas isär, öppnas eller kortslutas.
• Batterier får inte utsättas för vare sig värme eller eld eller någon typ av vätska.
• Om batteriet skulle läcka, se till att vätskan inte kommer i kontakt med huden eller ögonen. Spola ur ögonen med rikligt med vatten vid kontakt med vätskan och uppsök läkare.

SÄKERHETSANVISNINGAR GÄLLANDE KRAFTINSTÄLLNING

De på drivningen fabriksinställda krafterna (värde 2) är dimensionerade för en friktionsfri drift av därför avsedda standardportar; de krafter som verkar i fabriksinställningen ska vara tillräckliga för att helt öppna och stänga den port som ska manövreras. I fabriksinställningen uppfyller drivningen de lagstadgade samt de i relevanta standarder (som t.ex. EN 13241-1, EN 12453, EN 60335-2-95) stipulerade kraven på driftskrafterna och därmed de maximalt tillåtna kraftgränserna.

De krafter som utövas av drivningen kan dock vid behov även sänkas (värde 1) eller höjas (värde 3) med nedan beskrivna tillvägagångssätt.

Anmärkning

Detta är till exempel nödvändigt om ändanslaget "Port öppen" eller "Port stängd" inte uppnås i fabriksinställningen (värde 2); då ska inställningen av maximikraften – så som beskrivs nedan – höjas stegvis tills respektive ändanslag nås. Därutöver kan t.ex. portens gångegenskaper försämras under livslängden (t.ex. genom att fjäderspänningen släpper efter). Av säkerhetsskäl är det då vid behov nödvändigt att anpassa krafterna, för om det eventuellt krävs en manuell manövrering för att öppna eller stänga porten kan detta medföra en säkerhetsrisk (t.ex. att porten faller) för personer och material.

Men

OBSERVERA:

Ett höjt värde för kraftinställning som avviker från fabriksinställningen (värde 2) kan leda till mycket allvarliga personskador och till och med livsfara samt även materialskador!

Ett höjt värde för kraftinställning som avviker från fabriksinställningen påverkar vid öppnings- och stängningsförloppet de krafter som utövas av drivningen för upp- och igenkörning av porten. Vid en ändring av fabriksinställningen föreligger – t.ex. genom att personer fastnar eller kläms i portzonen – risk för mycket allvarliga personskador och till och med livsfara samt även risk för sakskador, eftersom en höjning av kraftinställningen som avviker från fabriksinställningen kan leda till att ovan-nämnda maximalt tillåtna kraftgränsvärden överskrids. Därför gäller:

Anmärkning

Efter varje från fabriksinställningen (värde 2) avvikande inställning av kraften (värde 3) måste en sakkunnig person kontrollera, godkänna och dokumentera att de lagstadgade eller i de relevanta standarderna stipulerade kraftgränsvärdena iakttas för att utesluta den beskrivna faran för liv och lem samt material.

GARANTIVILLKOR

Vi garanterar att våra produkter inte har material- och tillverkningsfel. Garantin omfattar inte skador som beror på:

• användningsrelaterad, normal förslitning
• felaktig montering, anslutning, manövrering eller hantering
  ■ force majeure eller annan yttre påverkan
• felaktigt underhåll och felaktig reparation av tredje part
  ■ tekniska ändringar av tredje part

Vid garantiåtgård kan vi välja att reparera produkten eller byta ut den mot en likvärdig SCHELLENBERG-produkt. Garantitiden förlängs inte pga. byte eller reparation! Garantianspråk kräver uppvisande av kvitto. Bifoga en kvittokopia samt en felbeskrivning när du skickar in enheten.

Garantitiden för din Schellenberg-produkt är 4 år (SmartDrive L) / 6 år (SmartDrive XL) och börjar gälla från dagen då du köpte produkten. Tillverkarens garanti påverkar inte lagstadgade garantikrav som du som konsument kan ha rätt till gente-mot försäljaren enligt gällande lag, inklusive särskilda konsumentskyddsbestämmelser. Tillverkarens garanti varken utesluter eller begränsar den lagstadgade garantin.

EU-ÖVERENSSTÄMMELSEINTYG

Garageportöppnaren (60923, 60918 / 60924, 60919) uppfyller de gällande kraven i de europeiska och nationella direktiven. Överensstämmelse har bevisats. Den fullständiga texten med EU-försäkran om överensstämmelse finns på internet-adressen: http://www.schellenberg.de (menypunkten "Service" i "Download-Center").

Dessutom medföljer ett aktuellt EU-överensstämmelseintyg till garageportöppnaren.

Släng inte i hushållssoporna! Garageportöppnaren är återvinningsbar och går att omhänderta på miljöstation eller annat uppsamlingsställe som elavfall.

Maskindirektiv 2006/42/EG

Radioutrustningsdirektiv RED 2014/53/EU

RoHS-direktiv 2011/65/EU

EMK-direktivet 2014/30/EU

FÖRKLARING TILL LEVERANSOMFATTNINGEN

A Skena inkl. kedja

B Skarvskenor

C Mellanskenor

D Ändskena

E Väggfäste

F Garageportöppnare

G Drivadapter

H Bygel

I Sexkantmutter M6

J Långbult med fjädersprint

K Skenfäste

L Takfästvinkel

M Sexkantskruv M6

N Portfästbeslag

O Portarm (kopplingsstång)

J Kortbult med fjädersprint

Q Vajer för manuell portöppning

R Övre ändanslag (Limit Block)

S Själgängande skruv

T Handsändare

U Netledning

V Väggfäste (Handsändare)

W Innerknappen

X Ljusbommens

Fästmaterial för port och vägg ingår inte i leveransomfattningen.

TEKNISKA DATA
Smart DRIVE L / Smart DRIVE XL

Art.nr 60923, 60918 / 60924, 60919

Driftspänning 220 V - 240 V AC 50/60 Hz

Märkeffekt 200 W / 245 W

Standbyeffekt 5 W / 7 W

Maxkraft 600 N / 1000 N

Hastighet 0,15 m/s

Belysning LED 12 V DC

Belysningstid 3 min.

Radiofrekvens 868,4 MHz

Sändareffekt max. 10 mW

Omgivningstemperatur -20°C till +40°C

Max. portstorlek 10 m^2 / 14 m^2

Skyddsklass IP 20. Bara för torra inomhusutrymmen.

Skyddsklassning

Handsändare

Art.nr

Modell/typ

Radiofrekvens

Sändareffekt

Spänningsmatning

Batterityp CR2032 (litiumbatteri)

Skyddsklass

Omgivningstemperatur

60930 / 60931

Trådlös handsändare 868 2-kanals/4-kanals

868,4 MHz

max. 10 dBm / 10 mW

3 V DC

IP 20. Bara för torra inomhusutrymmen.

-10° till +55°C

INDHOLDSFORTEGNELSEN

OVERSIGT OVER LEVERINGSOMFANG

SE Bekräfta genom att trycka samtidigt på båda knapparna i 2 sekunder.

DK Aktivér begge taster samtidigt i 2 sekunder.

NO Trykk begge knappene samtidig i 2 sekunder.
