Smart Drive XL - Гаражна врата Schellenberg - Безплатно ръководство за потребителя

Тип на продукта	Автоматика за гаражна врата
Марка	Schellenberg
Модел	Smart Drive XL
Категория	Гаражна врата
Захранване	220-240 V AC, 50/60 Hz
Номинална мощност	245 W
Мощност в режим на готовност	7 W
Максимална сила	1000 N
Скорост на движение	0,15 m/s
Осветление	LED 12 V DC, продължителност 3 мин
Радиочестота	868,4 MHz
Излъчвана мощност	10 mW макс.
Работна температура	-20°C до +40°C
Максимална площ на вратата	14 m²
Степен на защита	IP20 (сухо вътрешно помещение)
Съвместим тип врата	Секционна и накланяща се с пружинна компенсация
Основни функции	Управление с преносим предавател, настройка на крайни позиции, настройка на сила, съвместимост с Smart Home
Безопасност	Откриване на препятствие, спиране на силата, опция за светлинна бариера, аварийно отключване
Поддръжка и почистване	Месечна проверка на аварийното отключване, изключване на захранването преди поддръжка
Гаранция	6 години (Smart Drive XL)
Опционални аксесоари	Светлинна бариера, стенен ключ, контакт за вратичка, Smart Home устройство

Често задавани въпроси - Smart Drive XL Schellenberg

Каква е максималната сила на автоматиката?

Максималната сила е 1000 N за модела Smart Drive XL. В завода тя е настроена на стойност 2, но може да се регулира (стойности от 1 до 3) според нуждите. Внимание: сила, надвишаваща заводската настройка, може да надхвърли законовите граници за безопасност.

Мога ли да използвам автоматиката с небалансирана врата?

Не, гаражната врата трябва да бъде перфектно балансирана преди инсталацията. Проверете дали компенсационните пружини са правилно настроени: повдигнете вратата на около 1 метър и я пуснете; тя не трябва нито да се издига, нито да се спуска. Небалансирана врата може да причини сериозни наранявания. Обърнете се към професионалист за настройка на пружините.

Как да настроя крайните позиции?

Настройката на крайните позиции е описана в ръководството (раздел C). Използвайте горния и долния ограничител за крайни позиции, за да определите позициите на спиране на вратата. Действайте стъпка по стъпка: преместете вратата ръчно, след това заключете ограничителите. По време на настройката е възможно аварийно спиране. Уверете се, че вратата спира правилно в краищата.

Какво да правя при прекъсване на тока?

Използвайте ръчното аварийно отключване (предоставен кабел за отключване), за да отворите или затворите вратата ръчно. За гаражи без допълнителен достъп е необходимо аварийно отключване (ротационна дръжка или ключалка), за да се избегне затваряне. След възстановяване на тока, включете отново автоматиката.

Как да програмирам нов преносим предавател?

Програмирането е обяснено в раздел B на ръководството. За нов предавател натиснете бутона за обучение на мотора, след това бутона на предавателя. Броят на каналите (2 или 4) зависи от модела на предавателя (реф. 60930/60931). Можете също да изтриете всички предаватели или да нулирате предавателя до заводски настройки.

Каква е процедурата за настройка на силата?

Настройката на силата се извършва чрез мотора (раздел E). Стойностите варират от 1 (намалена) до 3 (увеличена), като заводската стойност е 2. След промяна на силата на 3 е задължителна проверка от експерт, за да се провери спазването на максималните допустими граници на сила (EN 13241-1, EN 12453). Твърде висока сила може да причини сериозни наранявания.

Съвместима ли е автоматиката със Smart Home система?

Да, Smart Drive XL може да бъде свързан към Smart Home система Schellenberg (вижте раздел D6). Задължително инсталирайте фотоелектрически сензор (светлинна бариера) преди всяка употреба чрез Smart Home и се уверете, че няма хора или предмети в зоната на движение на вратата. Дистанционното управление трябва да се използва с пряка видимост към вратата.

Как да инсталирате светлинна бариера?

Светлинната бариера (реф. 60030) се свързва към предвидените клеми на автоматиката (раздел D1). Следвайте схемата на окабеляване в ръководството. Тя подобрява безопасността, като открива препятствия в зоната на затваряне. След инсталацията проверете дали вратата се обръща при наличие на препятствие с височина 50 мм.

Какво да направя, ако вратата спре по време на движение?

Това може да означава препятствие, проблем със силата или крайните позиции. Първо проверете дали нищо не блокира вратата. Ако вратата е балансирана, опитайте да увеличите силата (настройка на силата, стойност 3). Ако проблемът продължава, свържете се с квалифициран монтажник. Никога не насилвайте вратата ръчно, без да сте изключили автоматиката.

Каква е гаранцията на Smart Drive XL?

Производителната гаранция е <б>6 години от датата на закупуване за модела Smart Drive XL (Smart Drive L: 4 години). Изключени са щети, причинени от нормално износване, некоректна инсталация, промени от трети страни или форсмажорни обстоятелства. Запазете документ за покупката за всякакви претенции.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Smart Drive XL Schellenberg

Общи указания за безопасност 104

Употреба по предназначение 104

Указания за безопасност при пускането в експлоатация 106

Указания за безопасност при работа 106

Указания за безопасност при поддръжка, ремонт и почистване 106

Указания за безопасност относно батерията 107

Указания за безопасност при регулиране на силата.... 107

Гаранционни условия 108

Декларация за съответствие на ЕС 108

Легенда към съдържанието на комплекта 109

Технически данни 109

Съдържание на комплекта 201

A Монтаж 202

A2 Монтаж на тавана 204

A3 Монтаж на врати 210

В Режим на самонастройка на дистанционното управление 214

С Настройване на крайно положение 219

C1 Спиране при опасност по време на настройването на крайно положение 221

D1 Свързване на светлинна бариера 222

D2 Свързване на стенен бутон/ключов прекъсвач 222

D3 Свързване на допълнително осветление за гаража 223

D4 Свързване на устройство за отваряне на гаражна врата със смартфон 223

D5 Свързване на Контакт на врата 223

E Регулиране на силата.... 225

F Изтриване на дистанционното управление 226

F1 Изтриване на дистанционното управление 226

F2 Възстановяване на фабричните настройки на дистанционното управление 227

F3 Изтриване на зададено дистанционно управление от задвижването 227

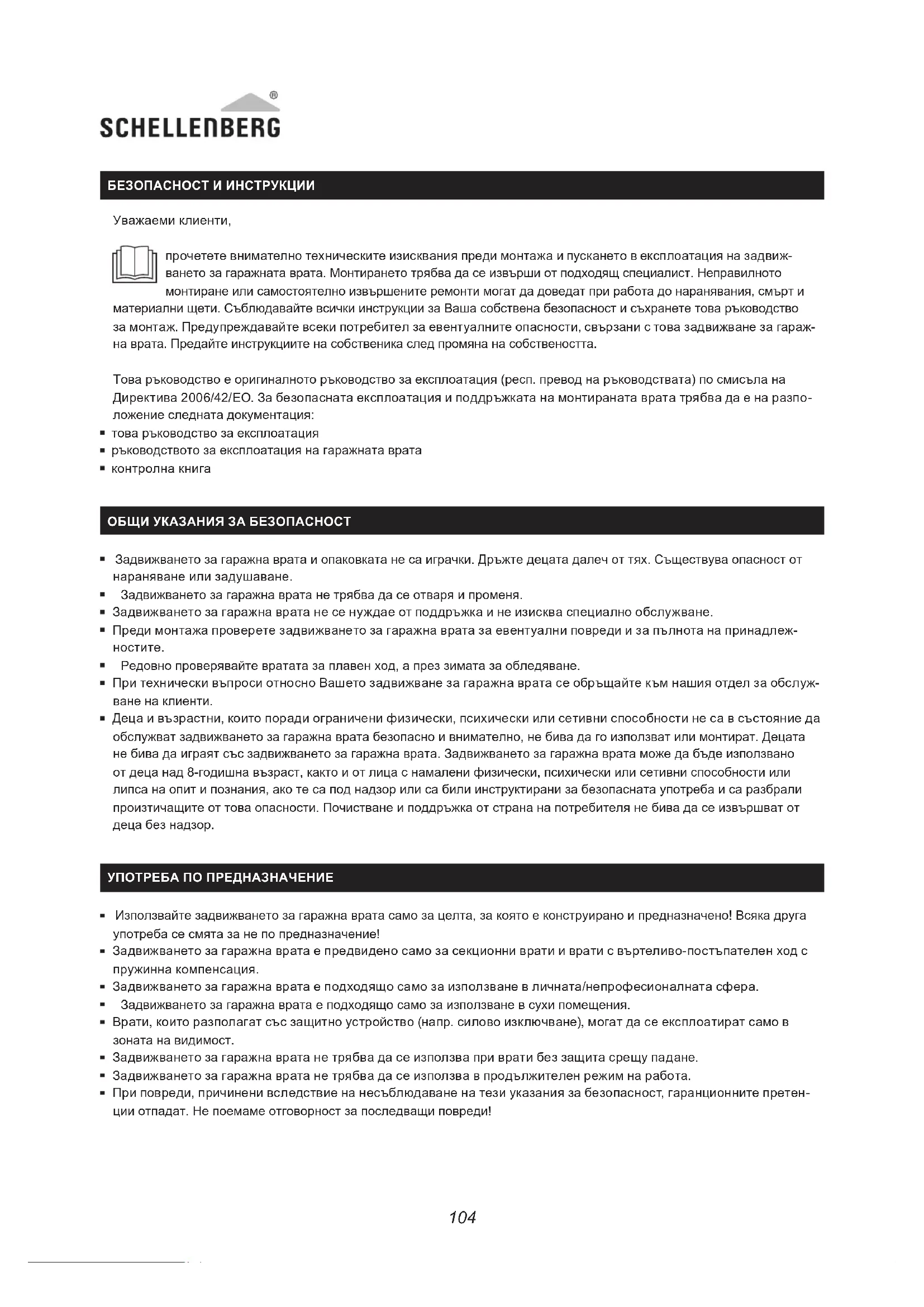

БЕЗОПАСНОСТ И ИНСТРУКЦИИ

Уважаеми клиенти,

прочетете внимателно техническите изисквания преди монтажа и пускането в експлоатация на задвиж- ването за гаражната врата. Монтирането трябва да се извърши от подходящ специалист. Неправилното монтиране или самостоятелно извършените ремонти могат да доведат при работа до наранявания, смърт и ални щети. Съблюдавайте всички инструкции за Ваша собствена безопасност и съхранете това ръководство аж. Предупреждавайте всеки потребител за евентуалните опасности, свързани с това задвижване за гараж- а. Предайте инструкциите на собственика след промяна на собствеността.

Това ръководство е оригиналното ръководство за експлоатация (респ. превод на ръководствата) по смисъла на Директива 2006/42/ЕО. За безопасната експлоатация и поддръжката на монтираната врата трябва да е на разположение следната документация:

■ това ръководство за експлоатация
- ръководството за експлоатация на гаражната врата
▪ контролна книга

ОБЩИ УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

• Задвижването за гаражна врата и опаковката не са играчки. Дръжте децата далеч от тях. Съществува опасност от нараняване или задушаване.
  Задвижването за гаражна врата не трябва да се отваря и променя.
• Задвижването за гаражна врата не се нуждае от поддръжка и не изисква специално обслужване.
  ■ Преди монтажа проверете задвижването за гаражна врата за евентуални повреди и за пълнота на принадлежностите.
  ■ Редовно проверявайте вратата за плавен ход, а през зимата за обледяване.
• При технически въпроси относно Вашето задвижване за гаражна врата се обръщайте към нашия отдел за обслужване на клиенти.
• Деца и възрастни, които поради ограничени физически, психически или сетивни способности не са в състояние да обслужват задвижването за гаражна врата безопасно и внимателно, не бива да го използват или монтират. Децата не бива да играят със задвижването за гаражна врата. Задвижването за гаражна врата може да бъде използвано от деца над 8-годишна възраст, както и от лица с намалени физически, психически или сетивни способности или липса на опит и познания, ако те са под надзор или са били инструктирани за безопасната употреба и са разбрали произтичащите от това опасности. Почистване и поддръжка от страна на потребителя не бива да се извършват от деца без надзор.

УПОТРЕБА ПО ПРЕДНАЗНАЧЕНИЕ

• Използвайте задвижването за гаражна врата само за целта, за която е конструирано и предназначено! Всяка друга употреба се смята за не по предназначение!
• Задвижването за гаражна врата е предвидено само за секционни врати и врати с въртеливо-постъпателен ход с пружинна компенсация.
• Задвижването за гаражна врата е подходящо само за използване в личната/непрофесионалната сфера.
  Задвижването за гаражна врата е подходящо само за използване в сухи помещения.
• Врати, които разполагат със защитно устройство (напр. силово изключване), могат да се експлоатират само в зоната на видимост.
• Задвижването за гаражна врата не трябва да се използва при врати без защита срещу падане.
• Задвижването за гаражна врата не трябва да се използва в продължителен режим на работа.
• При повреди, причинени вследствие на несъблюдаване на тези указания за безопасност, гаранционните претенции отпадат. Не поемаме отговорност за последващи повреди!

Монтажът, пускането в експлоатация, поддръжката и ремонтът могат да се извършват само от компетентно лице/компетентна фирма и съгласно това ръководство.

• Задвижването за гаражна врата е разработено и произведено съгласно местните разпоредби. Монтажникът трябва да е запознат с местните наредби относно монтажа на задвижването за гаражна врата.
• Неквалифициран персонал или лица, които не познават стандарта за безопасност на труда, не трябва в никакъв случай да предприемат монтажи или намеси по задвижването за гаражна врата.
• Лица, които не съблюдават действащите стандарти за безопасност при монтажа и поддръжката, са отговорни за повредите, нараняванията, разноските, разходите или претенциите, които произтичат от несъблюдаването на стандартите за безопасност.

ПРЕДИ МОНТАЖА

■ Задвижването за гаражна врата не е изчислено за експлоатацията на трудноподвижни врати.
■Проверете дали вратата може плавно да се отваря и затваря ръчно.
- Проверете дали компенсационните пружини са правилно регулирани, като повдигнете вратата на около метър и след това я пуснете. В това положение вратата не трябва да се премества нито надолу, нито нагоре.
- Допълнителното регулиране на компенсационните пружини на гаражната врата може да се извършва само от компетентно лице.
- Таванът на гаража трябва да е подходящ за монтажа на задвижването за гаражна врата. Трябва да се провери дали е нужно да се монтират допълнителни крепежни детайли.

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ПРИ МОНТАЖА

• По време на монтажните работи трябва да се обърне внимание на спазването на всички валидни наредби за трудова безопасност, както и на всички валидни наредби за експлоатацията на електрически уреди. При това приложимите национални разпоредби трябва да се спазват обезателно.
• Следвайте техническите изисквания и инструкции на това ръководство за монтаж. Ако сте несигурни при монтажа, свържете се с нашия отдел за обслужване на клиенти (вж. задната страна).
• Възможните опасности по смисъла на DIN EN 13241-1 се избягват посредством спазване на монтажните указания в това ръководство.
• Електрическото свързване може да се изпълни само от електроспециалист.
• Гаражната врата трябва да е балансирана. Неподвижните или трудноподвижни врати трябва да се поправят. В небалансирано състояние гаражните врати, пружините им, кабелите, шайбите, държачите и водачите са под много високо напрежение, което може да доведе до тежки наранявания. Не се опитвайте да освободите, преместите или изправите вратата. Потърсете подходящ специалист.
• За гаражи без допълнителен достъп е нужно аварийно отключване за въртящата се дръжка на вратата (кат. №: 60553) или ключалка за аварийно отключване (кат. №: 60511). Тези устройства предотвратяват възможно блокиране на гаража при дефект или отпадане на напрежението.
• Преди монтажа на задвижването за гаражната врата отстранете съществуващите блокировки и ключалки съгласно ръководството за монтаж на гаражната врата, така че да не бъде нарушено използването на задвижването за гаражната врата.
• Инсталирайте всички опционални елементи за управление (напр. ключов прекъсвач (кат. №: 25101, 25102) или стенен бутон (кат. №: 60060)) на височина минимум 1,5 m и в полето на видимост на гаражната врата, но далече от движещи се части и извън обсега на деца.
• Закрепете предупредителните указания срещу травми при затваряне на добре видимо място или в близост до прекъсвача.
• Закрепете стикерите за ръчно отключване в близост до задвижването за гаражната врата.
• Преди пускането в експлоатация на Вашето задвижване за гаражната врата се уверете, че по пътя на движение на вратата няма препятствия.

• Прочетете внимателно техническите изисквания.

• При монтажа вземете под внимание минималните разстояния съобразно чертежите.

• В главата на задвижването за гаражната врата и системата на водачите не трябва да попадат прах от пробиване, мръсотия или стружки. По време на монтажните работи покрийте старателно тези части.

• Проверете Вашето свързване към източник на ток. Стойностите трябва да съвпадат със стойностите в това ръководство за обслужване. Тези данни се намират и на фирмената табелка на задвижването за гаражна врата.
• Свързването към източник на ток в гаража трябва да отговаря на местните наредби.
• Проверете функциите за безопасност на задвижването за гаражна врата, както следва:

Поставете предмет с височина ок. 50 mm (напр. парче дърво) под главния затварящ ръб на гаражната врата. Оставете вратата да падне. При удара на вратата в препятствието задвижването за гаражната врата трябва да се реверсира и да освободи предмета.

• За Вашата допълнителна безопасност използвайте опционална светлинна бариера (кат. №: 60030) и редовно проверявайте автоматичния предпазен обратен ход.
• След хода за настройка предпазното устройство (разпознаване на препятствия със силово изключване, светлинна бариера) трябва да се провери.
• Пускането в експлоатация на крайния продукт, респ. комбинация, е забранено от страна на Alfred Schellenberg GmbH, докато не се установи съответствието на крайния продукт, респ. комбинацията от задвижването за гаражна врата и гаражната врата, въз основа на валидните за тях стандарти, спецификации, респ. директиви. При съмнение трябва да се ангажира специализирана фирма за монтаж (погледнете приложената декларация за съответствие).

• Неправилно функционираща система за предпазване от препятствия може да доведе до материални щети, наранявания и дори смърт.
• Уверете се, че гаражната врата е напълно отворена и се намира в състояние на покой, преди да потeglите или излезете от гаража.
• Уверете се, че гаражната врата е напълно затворена след напускането на гаража.
• При използването на аварийното отключване обърнете внимание, че отворената гаражна врата може внезапно да падне надолу поради слаби или счупени пружини.
• Не позволявайте деца да играят със задвижването за гаражната врата, включително и с дистанционните управления. Дистанционните управления трябва да се държат далече от деца.
• Наблюдавайте движещата се врата. В опасната зона на гаражната врата не трябва да стоят хора, докато вратата не се отвори или затвори напълно.
• Експлоатирайте задвижването за гаражната врата само в зоната на видимост, ако то разполага само с едно предпазно устройство.
• Никога не се задържайте под отворената врата.
• По време на хода на вратата никога не пипайте направляващата релса.
• Никога не включвайте мрежово напрежение (230 V/50 Hz) към съединителните клеми на задвижването за гаражната врата.
• Възможно е да се стигне до нежелани погрешни включвания на дистанционното управление и вследствие на това – до нежелани ходове на вратата, ако то се съхранява в джоба на панталона или в ръчна чанта.

По време на почистването, поддръжката и при смяната на части задвижването за гаражна врата трябва да е изключено от мрежата.

- Проверявайте инсталацията редовно. По-специално кабели, пружини и държачи трябва да се проверяват за признаци на износване, повреда или небалансираност. Не използвайте задвижването за гаражна врата, ако е необходим ремонт или промяна на настройката.

■ Деца не трябва да извършват без надзор почистване или поправка по задвижването за гаражна врата.
■ Евентуално необходимо напасване може да се извършва само от компетентно лице.
- Проверявайте всеки месец функционирането на аварийното отключване.
- При дефект проверката/ремонтът трябва непосредствено да се възложи на компетентно лице.
- При дефект на кабела за мрежово захранване той трябва да бъде сменен от електроспециалист.

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ОТНОСНО БАТЕРИЯТА

• Обърнете внимание на маркировките на полюсите Плюс (+) и Минус (-) и се уверете, че батериите са правилно поставени в зарядното устройство, респективно в продукта.
• Използвайте само батерии, които са подходящи за съответния продукт.
• Използваните батерии трябва да се предадат за рециклиране съгласно местните разпоредби. Облепете положителния полюс (+) с тиксо.

ВНИМАНИЕ! Дръжте батериите далеч от деца и домашни животни. Поглъщането на батерия може да има животозастрашаващи последици. При нужда веднага потърсете лекар. Дори и при съмнение за поглъщане.

■ В никакъв случай не зареждайте батерии, които не са предвидени за зареждане.
- Батериите не трябва да се деформират, повреждат, разглобяват, отварят или да се свързват накъсо.
- Батериите не трябва да се нагряват, поставят в открит огън или в каквато и да било течност.
- Ако от батерията е изтекла електролитна течност, се погрижете тя да не влезе в контакт с кожата или очите. В случай на контакт с електролитната течност изплакнете обилно с вода и потърсете лекар.

Фабрично настроените сили на задвижващия механизмъм (стойност 2) са изчислени за безпроблемната работа на стандартна врата; принципно приложените сили при фабричната регулация следва да са достатъчни за пълното отваряне и затваряне на управляваната врата. Силите на задвижващия механизмъм при фабричната регулация отговарят на изискванията, съответно максимально допустимите гранични сили, вписани в законите и приложимите стандарти (като например EN 13241-1, EN 12453, EN 60335-2-95).

Силите, упражнявани от задвижващия механизмъм, могат при необходимост да бъдат понижени (стойност 1) или повишени (стойност 3) съгласно описания по-долу начин на действие.

Указание

Това може да є необходимо, когато например фабрично настроеното крайно положение „Отворено“ или „Затворено“ (стойност 2) не се достига. Тогава настройката на максимальната сила – както ще бъде описано подолу – може да се повиши, докато се постигне съответстващото крайно положение.

Освен това е възможно, например в течение на експлоатационния период, поведението на движение на вратата да се влоши (например след разтягане на пружините). От съображения за сигурност може да се наложи силите да се регулират, в противен случай евентуалното ръчно задвижване на врата с цел отваряне или затваряне може да доведе до риск за безопасността (напр. падане на вратата) за лица и предмети.

Ho

ВНИМАНИЕ:

Стойност, която надвишава фабрично настроената стойност (стойност 2) на силите, може да доведе до тежки наранявания и дори да представлява опасност за живота, както и да причини имуществени щети!

Стойност, по-висока от фабрично настроената, влияе на силите, които действат върху задвижващия механизмъм при процеса на отваряне и затваряне на вратата. При промяна на фабричните настройки съществува – например при затискания или премачквания на лица и предмети в зоната на врата – опасност от най-тежки наранявания, дори опасност за живота, както и опасност от материални щети, тъй като повишаването на фабрично настроените стойности на силите може да доведе до надвишаване на споменатите по-горе максимально допустими гранични сили. Поради това важи:

Указание

След всяка промяна от фабричните настройки (стойност 2) към повишаване на силите (стойност 3) трябва да се провери от компетентно лице спазването на изисканите от законите и приложимите стандарти гранични стойности на силите, да се приеме и документира, за да се изключи описаната по-горе опасност за живота и здравето, както и за имуществото.

ГАРАНЦИОННИ УСЛОВИЯ

Гарантираме, че нашите продукти нямат дефекти, свързани с материала и производството. В гаранцията не се включват

повреди, предизвикани от:

■ нормално износване в резултат на употреба
■ неправилен монтаж, свързване, обслужване или обработка
■ по-голяма груба сила или други външни влияния
■ неправилна поддръжка и ремонт от трети лица
■ технически промени от трети лица

При гаранционно събитие по наш избор ще ремонтираме продукта или ще го заменим с равностоен продукт на SCHELLENBERG. Гаранционният срок не се удължава вследствие на замяната или ремонта на уреда! Условие за използване на гаранцията е представянето на касовата бележка. При изпращането на уреда приложете копие на бележката, както и описание на възникналия дефект.

Гаранционният срок за закупения от Вас продукт на Schellenberg e 4 години (SmartDrive L) / 4 години (SmartDrive XL) и започва да тече от датата на закупуване на Вашия продукт. Тази гаранция на производителя не засяга полагащите се по закон рекламационни претенции, които Вие като потребител можете да предявявате към продавача съгласно валидното право, включително специалните правила за защита на потребителите. Гаранцията нито изключва, нито ограничава полагащите се по закон рекламации.

Задвижването за гаражна врата (60923, 60918 / 60924, 60919) изпълнява валидните изисквания на европейските и националните директиви. Съвместимостта е доказана. Пълният текст на декларацията за съвместимост на ЕС можете да намерите на следния интернет адрес: http://www.schellenberg.de (точка от менюто „Сервиз“ в центъра за сваляне).

Допълнително към задвижването за гаражна врата е приложена актуална декларация за съответствие на ЕС.

Не изхвърляйте заедно с битовите отпадъци! Задвижването за гаражна врата може да се рециклира и може да бъде върнато в центъра за рециклиране или в друг пункт за събiranе на електрически битови отпадъци.

Директива Машини 2006/42/EO

Директива Радиосъоръжения 2014/53/EC (RED)

Директива Ограничение за употребата на определени опасни вещества в електрическото и електронното оборудване 2011/65/EC (RoHS)

Директива за електромагнитна съвместимост 2014/30/EC

ЛЕГЕНДА КЪМ СЪДЪРЖАНИЕТО НА КОМПЛЕКТА

А Водач, вкл. верига
В Съединителни релси
С Средни водачи
D Краен водач
Е Стенен държач
F Задвижване за гаражна врата
G Адаптер за задвижването
Н Скоба
I Шестостенна гайка М6
J Болт с борт „дълъг“ с пружинен шплент
К Държач на водача
L Ђгъл за закрепване към тавана
М Винт с шестостенна глава М6
N Обков за закрепване на вратата
О Рамо на вратата (свързваща щанга)
Р Болт с борт „къс“ с пружинен шплент
Q Въже за ръчно отключване
R Горен краен ограничител (Limit Block)
S Самопробивни и самонарезни винтове
Т Дистанционно управление
U Захранващ кабел
V Стенен държач (Дистанционно управление)
W Вътрешния превключвател
X Фотоклетката

Скрепителните материали за вратата и стената не са включени в съдържанието на комплекта.

ТЕХНИЧЕСКИ ДАННИ
Smart DRIVE L / Smart DRIVE XL

Кат. No 60923, 60918 / 60924, 60919
Работно напрежение 220 V–240 V AC 50/60 Hz
Номинална мощност 200 W / 245 W
Мощност в режим на готовност 5 W / 7 W
Максимална сила 600 N / 1000 N
Скорост 0,15 m/s
Осветление LED 12 V DC
Продължителност на светене 3 мин
Радиочестота 868,4 MHz
Мощност на предаване	макс. 10 mW
Температура на околната среда -20 °C до +40 °C
Макс. Размер на вратата	10 m^2 / 14 m^2
Вид защита	IP 20. Само за сухи затворени помещения.
Клас на защита

Кат. No	60930 / 60931
Модел/вид	Радиодистанционно управление 8682-канално/4-канално
Радиочестота	868,4 MHz
Мощност на предаване	макс. 10 dBm/10 mW
Източник на захранване	3 V DC
Тип на батерията	CR2032 (литиева батерия)
Вид защита	IP 20. Само за сухи затворени помещения.
Температура на околната среда	-10° до +55 °C

BG Задействайте двата бутона за 2 секунди едновременно.
