РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RolloDrive 65 Plus Schellenberg

Технически данни 108

Обем на доставката 218

В Монтаж 219

С Въвеждане в експлоатация/След възстановяване на фабричните настройки 231

D Ръчно обслужване 237

Е Настройване на крайните положения/промяна/коригиране 238

F Промяна на настройките на дневната програма 239

G Настройване на седмичната програма 244

I Настройка на функцията за дневна светлина 253

J Схема на функцията за дневна светлина 257

К Настройка на функцията за здрач 263

L Схема на функцията за здрач 269

М Включване и изключване на програмата по време на ваканция/ функцията за извънредни случаи 275

Р Експертен режим: Настройка на астро-функцията 282

Q Таблица на времевите зони в чужбина за астро-функцията ...... 287

R Експертен режим: Настройка на отместването във времето 291

S Експертен режим: Настройка на функцията за проветряване 294

T Ръчно/автоматично превключване 296

U Блокиране на клавиатурата 300

V Разпознаване на препятствията 302

W Разпознаване на блокировките 305

X Ограничаване на продължителността 308

Y Възстановяване на фабричните настройки 309

Защитени авторски права, 2021 Alfred Schellenberg GmbH (Алфред Шеленберг ГмбХ). Всички права запазени. Забранено е каквото и да било неразрешено от Закона за авторското право използване, по-специално размножаване, превод, преработка или разпространение на съдържанието на бази данни или други електронни носители или системи.

БЕЗОПАСНОСТ И УКАЗАНИЯ

Моля, преди монтажа и пускането в действие прочетете цялото упътване. Обърнете внимание на всички указания за безопасност, преди да започнете работа. Запазете упътването и обръщайте внимание на всеки потребител за евентуалните рискове, свързани с този продукт. При смяна на притежателя предайте упътването на новия притежател. При щети, възникнали поради неправилна употреба или поради грешен монтаж, всяка гаранционна претенция изтича.

Съществува опасност за живота от токов удар! Преди работи по електрическите инсталации те трябва да бъдат изключени.

• Вземете мерки за безопасност срещу неволно включване. Това важи и при работи по поддръжката и ремонта на електрическите ролетни щори.
• Електрическите връзки трябва да се извършват само от правоспособен електротехник.
• Некомпетентното инсталиране може да доведе до тежки злополуки или материални щети.
• Използването на дефектни уреди може да бъде опасно за хората и да причини вреди (токов удар, късо съединение). Затова никога не използвайте дефектни или повредени уреди.
• Трябва да се спазват предписанията на местния енергоснабдител, както и всички актуални норми и наредби за електроинсталациите.
• Продуктът да се използва само в сухи помещения (Клас на защита IP20).
• Продуктът и опаковката не са играчки. Дръжте ги далеч от деца, съществува опасност от нараняване или задушаване.
• Не отваряйте продукта, съществува опасност от нараняване.
• Винаги трябва да има свободен достъп до мрежовия контакт и щепсела.
• Дръжте хората далеч от обхвата на движение на ролетните щори. Обхватът на движение на ролетните щори по време на работата им трябва да се вижда. Съществува опасност от нараняване.
• Деца или лица, които поради недостатьчни физически, психически или сетивни качества не са в състояние да обслужват продукта безопасно и целесъобразно, не трябва да използват или монтират продукта. Деца на 8-годишна възраст, както и лица с ограничени психически, сетивни

или умствени способности или с недостатъчен опит и знания, могат да използват продукта, ако са наблюдавани или инструктирани във връзка с безопасната употреба на уреда и съответно разбират произтичащите от това опасности. Почистването и поддръжката не трябва да се извършва от деца без наблюдение.

- Не е позволена на деца да си играят с колана за задвижването на ролетните щори.

Механизмът за навиване на въже (Арт. № DE 22766, 22727)

изпълнява валидните изисквания на европейските и националните директиви. Съвместимостта е доказана. Пълният текст на декларацията за съвместимост на ЕС можете да намерите на следния Интернет адрес:http://www.schellenberg.de (точка от менюто „Сервиз“ в центъра за сваляне).

Директива за електромагнитна съвместимост 2014/42/EC

Директивата RoHS 2011/65/EC

Не изхвърляйте заедно с битовите отпадъци! Продуктът може да се рециклира и е възможно да бъде предаден в център за рециклиране или в друг сборен пункт за битови електрически отпадъци.

ПРАВИЛНА УПОТРЕБА

• Продуктът е (Арт. № 22766 / 22727) предназначен единствено за работа на ролетни щори чрез колан за задвижване. Ролетните щори трябва съответно да отговарят на техническите изисквания на продукта.
• Различна или излизаща от посочените рамки употреба се счита за приложение не по предназначение.
• За косвени вреди, материални щети и телесни повреди, причинени от неправилна употреба, Алфред Шеленберг ГмбХ не носи отговорност.
• Според стандарта EN 13659 трябва да се полагат грижи, за да бъдат спазвани изискванията за изместване на щорите, определени по EN 12045. В отворено положение при сила от 150 N в посока напред изместването на долния ръб трябва да бъде най-малко 40 mm. Особено внимание да се обърне на скоростта на пускане на щората, на последните 0,4 m тя трябва да бъде по-малко от 0,2 m/s.

SCHELLENBERG

• Ролетните щори и частите им трябва да са в безупречно състояние.
  Дефекти по съоръжението или неговите части трябва да се отстраняват преди монтажа на продукта.
• На мястото на монтажа трябва да има монтиран мрежов контакт 230 V / 50 Hz (вж. страница 229).
• Повърхността за монтиране на продукта трябва да бъде равна и стабилна.
• Използвайте само оригинални резервни части, така ще избегнете грешки във функциите, съответно щети по уреда.
• Неправилно подаване на колана може да го повреди и да натовари ненужно продукта. Монтирайте продукта така, че по възможност коланът да влиза вертикално в задвижването. По този начин ще избегнете ненужно триене и износване.

ТЕХНИЧЕСКИ ДАННИ
Работно напрежениемрежова част	230 V / 50 Hz
Номинална мощност 70 W
Положение в режим на готовност	0,5 W
Въртящ момент 10 Nm
Кратковременно използване 4 минути
Макс. обороти 30 об./мин
Резерв за продължаване наработата ⏻	ок. 8 часа
Тип защита IP 20 (само за сухи помещения)
Клас на защита II
Брой на времената за включване	2 (нагоре и надолу)
Допустима околна температура 0-40 °C
Зона за настройване наслънчевата автоматика	2 000 до 20 000 Lux
Зона за настройка наавтоматиката за здрач	2 до 50 Lux
Размери вж. страница 217
Допустими ширини на колана 23 mm (максиколан)
Дължина на колана задвижване	7,6 m при 1,0 mm дебелина на колана6,2 m при 1,3 mm дебелина на колана5,2 m при 1,5 mm дебелина на колана
Макс. повърхност на щорите	6,0 m^2 пластмаса3,0 m^2 алуминий / дърво

ТЕХНИЧЕСКИ ДАННИ

Макс. тежест на щорите 4,5 kg/m	^2 пластмаса10 kg/m ^2 алуминий / дърво
Кабел за свързване към мрежата	2x0,75qmm H03VVH2-F
Брой бутони за управление 5
Ниво на звуково налягане LpA	≤ 70 dB (A)

Указания:

При спиране на електричеството настройките остават запазени.

Данните са ориентировъчни и са валидни за идеалния случай на монтаж. Стойностите могат да варират в зависимост от конструктивните дадености.

Използвайте продукта само с колани за задвижване, които отговарят на посочените в таблицата „Технически данни“ размери. Неправилните дължини и ширини на коланите могат да причинят щети. Ако не са изпълнени изискванията, сменете стария колан.

Внимание: Редовно проверявайте целостта на окачването и колана. При опасност спрете работата на щорите и осигурете ремонт от оторизиран сервис.

Забележка: тъй като дискът на колана на ролетните щори губи своята здравина поради износване, препоръчваме проверка след по-дълга експлоатация и съответно смяна, ако е необходимо.

В случай че максимальната продължителност на работа на мотора от 4 минути бъде надвишена, моторът спира. След около 60 минути моторът отново е в пълна готовност за работа.

E-01

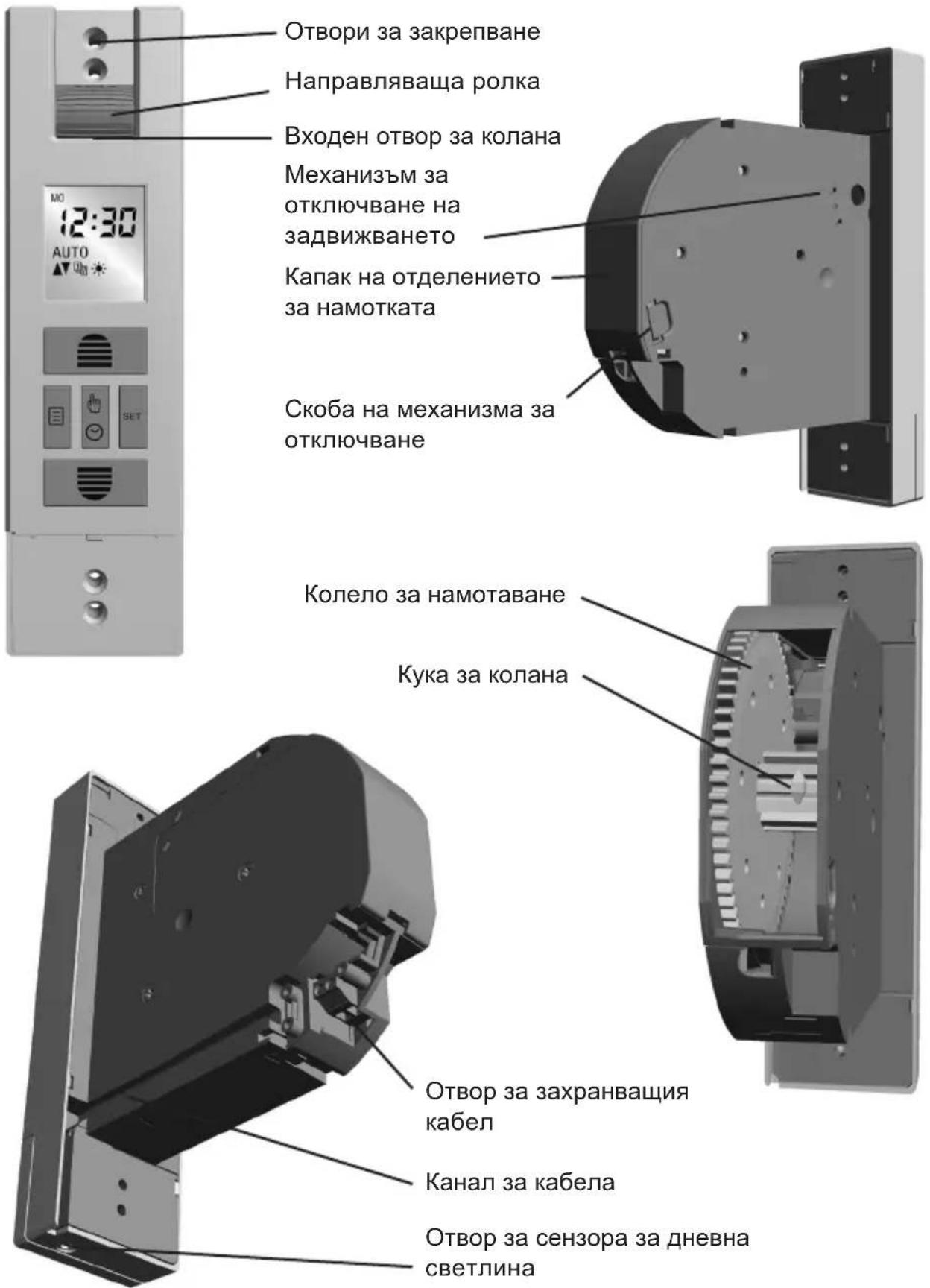

ОПИСАНИЕ НА ПРОДУКТА

Отвори за закрепване Направляваща ролка Входен отвор за колана Механизъм за отключване на задвижването Капак на отделението за намотката Скоба на механизма за отключване Колело за намотаване Кука за колана Отвор за захранващия кабел Канал за кабела Отвор за сензора за дневна светлина

Ролетните щори се движат нагоре или спират. Настройва стойности в менюто.

② Бутон меню

Превключва в режима на менюто. Превключва от режима на менюто обратно в главния дисплей.

③ Бутон ръчно/автоматично

Настройване между ръчен и автоматичен режим на работа.

④ Бутон Set (задаване)

Потвърждава всички настройки в менютата.

⑤ Бутон спускане

	Дневна програмаВреме за вдигане/спускане		Регулиране на крайноположение
	Седмична програма (3 режима са избираеми)		Експертен режим: Лятно/зимновреме, астро-функция, функцияза проветряване
	Функция при слънце		Блокиране на клавиатурата занастройки на менюто
	Функция при здрачаване	AUTO	Автоматичен режим наработа
	Функция за ваканция/функция за извънредни случаи	MANU	Ръчен режим на работа
	Настройване на часа

Сензор, около 0,75 m дължина на кабела Арт. № 22720/22721 около 1,50 m дължина на кабела Арт. № 02266* около 3,00 m дължина на кабела Арт. № 02267* *Комисионен артикул, доставя се по поръчка.

GR

BG Настройте желаната стойност на осветяване чрез бутоните за вдигане и спускане. Зоната за настройване е между 31 и 45.

BG Действителната стойност показва актуалната осветеност. Мигащата стойност вдясно до нея показва желаната зададена стойност на спускането при здрачаване.

BG Настройте желаната стойност на осветяване чрез бутоните за вдигане и спускане. Зоната за настройване е между 1 и 15.
