HASZNÁLATI ÚTMUTATÓ RolloDrive 65 Plus Schellenberg

Biztonság és megjegyzések 78

Müszaki adatok 80

Termékmagyarázat 82

Gombok és kijelző magyarázata 83

A Méretek 217

Szükséges szerszámok 218

Szállítási tartalom 218

B Szerelés 219

C Első üzembe helyezés / gyári alaphelyzetbe állítás után 231

D Kézi kezelés 237

E Véghelyzetek beállítása / módosítása / korrigálása 238

F Napi program beállításának megváltoztatása 239

G Heti program beállítása 244

H Opcionális tartozék: fény- és alkonyatérzékelő szenzor 247

I Nap funkció beállítása 253

J A nap funkció működési képe 257

K Alkonyat funkció beállítása 263

L Az alkonyat funkció működési képe 269

M Nyaralás program / véletlenszerű működés be- és kikapcsolása 275

N A pontos idő és a dátum beállítása 279

O Szakértő üzemmód: automatikus nyári és téli időszámítás beállítása ..... 280

P Szakértő üzemmód: astro-funkció beállítása 282

Q Időzónatáblázat külföldre astro-funkcióhoz 287

R Szakértő üzemmód: A késleltetés beállítása 291

S Szakértő üzemmód: szellőző funkció beállítása 294

T Kézi és automatikus átkapcsolás 296

U Billentyúzár 300

V Akadályérzékelő 302

W Elakadásérzékelő 305

X Menetidő korlátozás 308

Y Gyári állapotba állítás 309

Szerzói jogi védelem alatt áll, 2021, Alfred Schellenberg GmbH. Minden jog fenntartva. A szerzői jogról szóló törvény által nem engedélyezett valamennyi értékesítés tilos, így különösképpen a sokszorosítás, fordítás, feldolgozás, ill. a tartalmak továbbítása adatbázisokba vagy más elektronikus médiumokba és rendszerekbe.

BIZTONSÁG ÉS MEGJEGYZÉSEK

Tisztelt Vásárló!

A felszerelés és az üzembe helyezés előtt kérjük, figyelmesen olvas- sa el jelen használati utasítást! A munkálatok elkezdése előtt vegyen figyelembe minden biztonsági utasítást. Örizze meg jelen használati , és minden felhasználót figyelmeztessen a termékkel összefüggő lehet- eszélyekre. Eladáskor adja tovább ezt az útmutatót az új tulajdonosnak. szavatossági igény megszűnik az olyan károsodások esetén, amelyek a rűtlen használat vagy a hibás szerelés miatt keletkeztek.

BIZTONSÁGI UTASÍTÁSOK

Az áramütés miatt életveszély áll fenn! Az elektromos berendezéseken történő munkavégzés előtt azokat feszültségmentes állapotban kell kapcsolni.

• Biztonsági intézkedésekkel gondoskodjon arról, hogy ne lehessen szándékolatlanul bekapcsolni. Ez az elektromos rolók karbantartására és javítására is vonatkozik.
• Az elektromos csatlakoztatást csak felhatalmazott, felelős szakember végezheti.
• A szakszerűtlen telepítés súlyos személyi és vagyoni károkat okozhat.
• Hibás készülékek használata személyi sérülésekhez és anyagi károkhoz vezethet (áramütés, rövidzárlat). Éppen ezért soha ne használjon hibás vagy károsodott készüléket.
• A helyi energiaszolgáltató előírásait és az elektromos berendezések telepítésére vonatkozó, minden hatályos szabványt és előírást figyelembe kell venni.
• A terméket csak száraz térben használja (IP 20 védelmi osztály).
• A termék és annak csomagolása nem gyerekjáték. Tartsa távol a gyerekektől, mert sérülés- és fulladásveszély áll fenn.
• A terméket ne nyissa fel! Sérülésveszély!
• A csatlakozóaljzatnak és a tápegységnek mindig hozzáférhetőnek kell lennie.
• A roló mozgási területében senki ne tartózkodjon! A roló mozgási területét üzemeltetés közben látni kell. Sérülésveszély!
• Nem használhatják és szerelhetik a terméket olyan gyermekek és személyek, akik nem megfelelő szellemi, fizikai vagy érzékszervi tulajdonságaik miatt nem képesek biztonságosan és körültekintően kezelni a készüléket. A terméket 8 éves és ettől idősebb gyermekek, valamint a csökkent fizikai, érzékszervi vagy mentális képességű, vagy elég tapasztalattal és tudással nem rendelkező személyek használhatják, ha felügyelet alatt állnak vagy a készülék biztonságos használata vonatkozásában oktatást kaptak és megértik az ebből eredő ves-

zélyeket. A tisztítást és a felhasználói kezelést gyermekek felügyelet nélkül nem végezhetik el.

- A gyermekeknek nem szabad megengedi, hogy a redőnyzsinór-hajtással játszának.

CE NYILATKOZAT ÉS MEGFELELŐSÉG

A gurtnicsévélő (cikksz. DE 22766, 22727) megfelel az európai és nemzeti irányelvek hatályos követelményeinek. A megfelelőséget igazoltuk. Az EK megfelelőségi nyilatkozat teljes szövegét a következő internetcímen érheti el: http://www.schellenberg.de (Letöltési központ „Szerviz” menüpontja).

2006/42/EK: Gépekkel kapcsolatos irányelv

EMC irányelv - 2004/108/EK

RoHS irányelvek 2011/65/EU

Tilos háztartási hulladékként ártalmatlanítani! A termék újrahasznosítható, és az elektromos háztartási hulladékokat gyűjtő hulladéklerakó vagy -átvevő helyeken adható le.

RENDELTETÉSSZERÜ HASZNÁLAT

• A terméket (cikksz. 22766 / 22727) kizárólag zsinóros redőnyök üzemeltetésére tervezték. A redőnyöknek ezért eleget kell tenniük a termék műszaki követelményeinek.
• Az ettöl eltérő vagy ezt meghaladó használat nem rendeltetésszerűnek minősül.
• Az Alfred Schellenberg GmbH vállalat nem felel a nem rendeltetésszerű használat miatt keletkező következménykárokért, anyagi károkért és személyi károkért.
• Az EN 13659 szabvány szerint gondoskodni kell róla, hogy drapéria esetén az előírt elmozdulási feltételeket az EN 12045 szerint betartsák. Legurított állapotban az alsó élnél felfelé ható irányba 150 N-os erő esetén az elmozdulás legalább 40 mm legyen. Közben különösen ügyelni kell arra, hogy a drapéria kijáratási sebessége az utolsó 0,4 m-en 0,2 m/s-nál kisebb legyen.
• A rolóknak és azok alkatrészeinek minden esetben kifogástalan állapotban kell lenni. A berendezés vagy alkatrészeinek hiányosságait a termék beépítése előtt meg kell szüntetni.
• A beszerelés helyén szükség van egy elérhető, szabad 230 V / 50 Hz hálózati aljzatra (lásd 229. oldal).
• A termék szerelési felülete sima és teherbíró legyen.

SCHELLENBERG

• Csak eredeti cserealkatrészeket használjon, így elkerülheti a termék üzemzavarait, ill. hibáit.
• A heveder helytelen elvezetése miatt tönkremehet a heveder, és a terméket szükségtelenül megterhelheti. Úgy szerelje fel a terméket, hogy a heveder lehetőleg függőlegesen fusson be a heveder meghajtásába. Így elkerülhető a felesleges súrlódás és kopás.

MÜSZAKI ADATOK

Tápegység tápfeszültsége 230 V / 50 Hz
Névleges teljesítmény 70 W
Készenléti teljesítmény 0,5 W
Forgatónyomaték 10 Nm
Rövid idejű működés 4 perc
Max. fordulatszám 30 f / perc
Működési tartalék ⏻	kb. 8 óra
Védelmi típus IP 20 (csak száraz tér)
Védelmi osztály II
Kapcsolási idők száma 2 (FEL és LE)
Ideális környezeti hőmérséklet 0-40 °C
Napfényérzékelő automatika beállítási tartománya	2000 – 20 000 Lux
Alkonyatérzékelő automatika beállítási tartománya	2 – 50 Lux
Méretek	lásd 217. oldal
Használható hevederszélességek	23 mm (Maxi-Gurtband)
Zsinór hossza	7,6 m -es zsinórvastagságnál 1,0 mm6,2 m -es zsinórvastagságnál 1,3 mm5,2 m -es zsinórvastagságnál 1,5 mm
Max. roló felület	6,0 m^2 műanyag3,0 m^2 alumínium/fa
Max. redőnysúly	4,5 kg/m^2 műanyag10 kg/m^2 alumínium/fa
Csatlakozókábelek	2x0,75qmm H03VVH2-F
Kezelőgombok száma	5
Hangnyomásszint	LpA ≤ 70 dB (A)

Megjegyzések

Áramkimaradás után a beállítások megmaradnak.

Az értékek csak megközelítő adatok, és csak az ideális beépítési körülmények esetén mértékadóak. Az adott beépítési körülményektől függően az értékek változhatnak.

A terméket csak a „Műszaki adatok” táblázatban megadott méretezésű redőnyz-sinórokkal használja. A nem megfelelő hosszú és szélességű redőny heveder károsodáshoz vezethet. A régi redőny heveder cseréjekor minden követelménynek meg kell felelni.

Figyelem: rendszeresen ellenőrizze, hogy a drapéria és a zsinór ép állapotban van-e. Veszély esetén helyezze üzemen kívül a berendezést mutatják és szaks-zervizben javíttassa meg.

Megjegyzés: mivel a zsinórtárcsa a redőnykaszniban elöregedés miatt is elveszítheti a szilárdságát, azt javasoljuk, hogy ezeket hosszabb alkalmazási idő után ellenőrizze és adott esetben cseréltesse ki.

Amennyiben a motor meghaladta a maximális 4 perces futásidőt, a motor megáll. Kb. 60 perc múlva a motor ismét teljesen üzemképes.

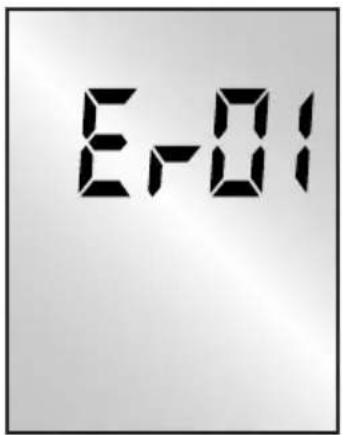

E-01

HU

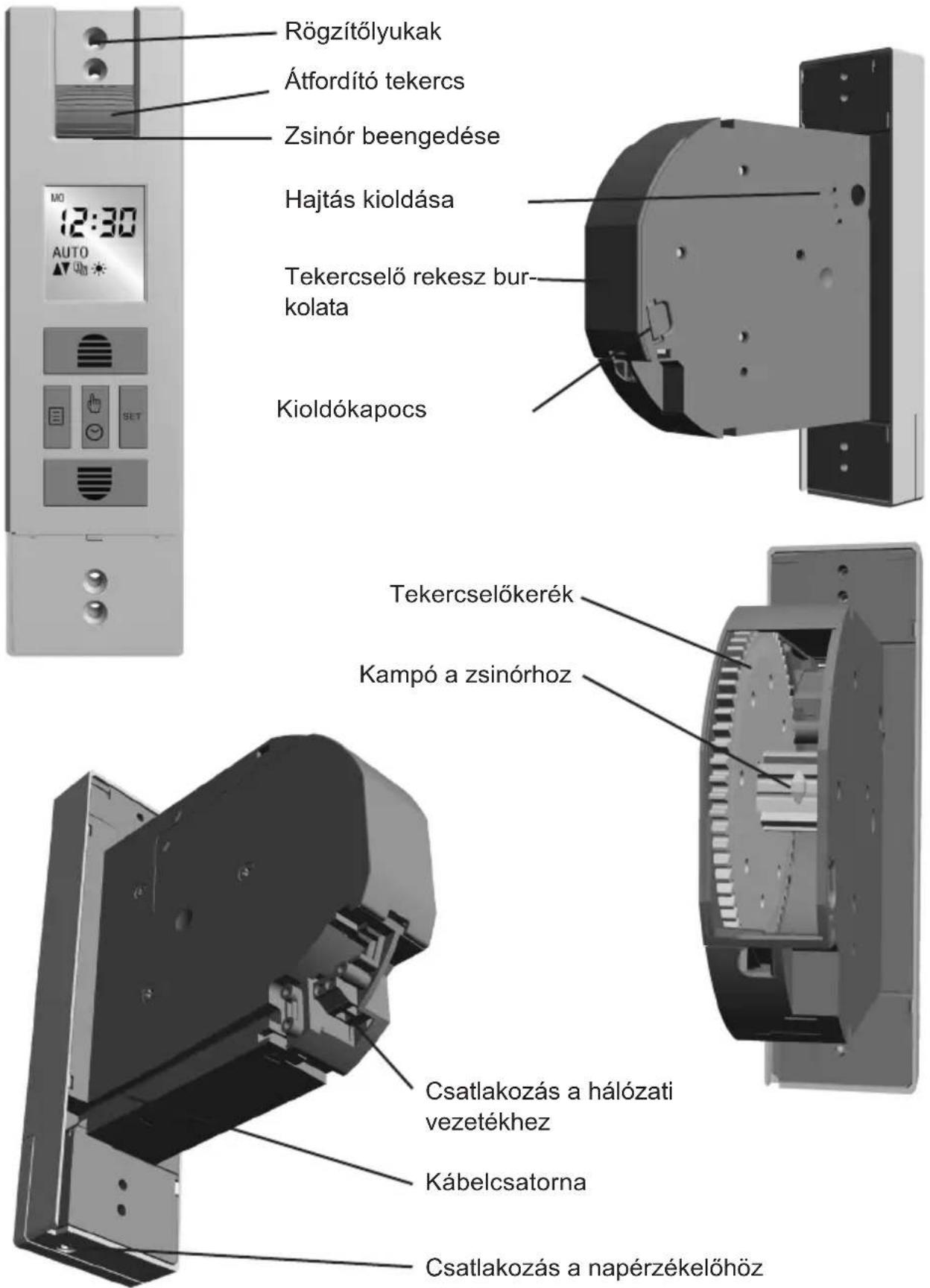

TERMÉKMAGYARÁZAT

Rögzítőlyukak Átfordító tekercs Zsinór beengedése Hajtás kioldása Tekercselő rekesz bur- kolata Kioldókapocs Tekercselőkerék Kampó a zsinórhoz Csatlakozás a hálózati vezetékhez Kábelcsatorna Csatlakozás a napérzékelőhöz

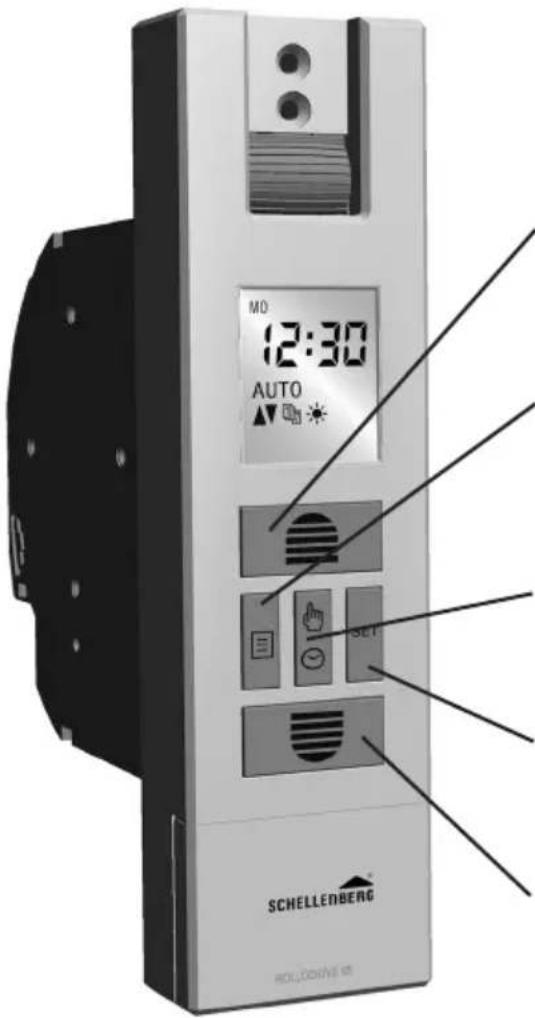

GOMBOK ÉS KIJELZŐ MAGYARÁZATA

MO 12:30 AUTO SET SCHELLEDBERG ROLLONAVE 68

① Felfelé gomb

A redőny felmegy vagy megáll. Beállítja az értékeket a menüben.

② Menü billentyü

Menü módba kapcsol. Visszakapcsol menü módból a fő kijelzőre.

③ Manuális / automata billentyű

Beállítás manuális és automata üzemmód között.

④ Beállítás gomb

A menüben sok beállítást visszaigazol.

⑤ Lefelé gomb

A redöny lemegy vagy megáll. Beállítja az értékeket a menüben.

	Napi programFelfelé járatási idő / lefelé járatási idő		Véghelyzet beállítása
	Heti program(3 mód választható)		Szakértő mód: nyári/téli időszámí-tás, astro-funkció, szellőző funkció
	Nap funkció		Billentyűzár a menübeállításokhoz
	Alkonyat funkció		AUTO Automatikus üzemmód
	Nyaralás - véletlenszerűműködés funkció		MANU Kézi üzemmód
	Időpont beállítása

SADRŽAJ

Sigurnost i napomene 85

Tehnički podaci 87

Érzékelő, kb. 0,75 m kábelhossz, cikksz.: 22720/22721 kb. 1,50 m kábelhossz, cikksz.: 02266* kb. 3,00 m kábelhossz, cikksz.: 02267* *bizományi cikk, rendelésre szállítható.

HR

Senzor, duljina kabela oko 0,75 m br. art. 22720/22721 duljina kabela oko 1,50 m br. art. 02266* duljina kabela oko 3,00 m br. art. 02267* *Komisijski artikl, isporučuje se temeljem narudžbe.

SI

HU A kívánt világossági értéket a fel- és lejáratás gombok segítségével lehet beállítani. A beállítási tartomány 31 és 45 között van.

Ha a beállított világosságot kb. 10 percig folyamatosan érzékeli, a redőny a napszenzor szívófejéig lemegy. Kb. 20 perc múlva a redőny egy kicsit felmegy, a napszenzor felold és újra mér. Ha továbbra is a beállított világosságot érzékeli, a redőny ott marad. Ha a beállított fény nő, akkor a redőny a felső ütközőig felmegy.

Figyelem! A szenzor kiválasztott helyzete megfelel a redőny útjának.

HR

HU A tényleges érték az aktuális világosságot mutatja. A mellette jobb oldalon villogó érték a leengedés kívánt, beállított alkonyatértéke.

HU A kívánt világossági értéket a fel- és lejáratás gombok segítségével lehet beállítani. A beállítási tartomány 1 és 15 között van.
