BRUKSANVISNING RolloDrive 65 Plus Schellenberg

Säkerhet och anvisningar 162

Tekniska data 164

Produktförklaring 166

Knapp- och displayförklaring 167

A Mått 217

Nödvändiga verktyg 218

Leveransens omfattning 218

B Montering 219

C Första idrifttagning/efter en fabriksåterställning 231

D Manuell manövrering 237

E Ställa in/ändra/korrigera ändlägen 238

F Ändra inställningar av dagprogram 239

G Ställa in veckoprogram 244

H Valfria tillbehör: Sol- och skymningssensor 247

I Ställa in solfunktion 253

K Ställa in skymningsfunktion 263

M Koppla in/koppla från semesterfunktion/slumpfunktion 275

N Ställa in tid och datum 279

O Expertläge: Ställa in autom. sommar-/vintertid 280

P Expertläge: Ställa in astrofunktion 282

Q Tidszontabell utland för astrofunktion 287

R Expertläge: Inställning av tidsfördröjning 291

S Expertläge: Ställa in ventilationsfunktion 294

T Manuell och automatisk omkoppling 296

U Knappspärr 300

V Upptäcka hinder 302

W Upptäcka blockering 305

X Körtidsbegränsning 308

Y Återställa fabriksinställningarna 309

Skyddad av upphovsrätten, 2021, Alfred Schellenberg GmbH. Alla rättigheter förbehålles. All användning som strider mot upphovsrätten, särskilt kopiering, översättning, bearbetning samt överlämnande av innehållet i databaser och andra elektroniska medier och system, är förbjuden.

SÄKERHET OCH ANVISNINGAR

Bäste kund,

läs dessa instruktioner fullständigt före montering och idrifttagning. Beakta alla säkerhetsanvisningar innan arbetet påbörjas. Förvara instruktionerna och informera alla användare om eventuella faror som föreligger vid användning av denna produkt. Överlämna instruktionerna till den nye ägaren vid ägarbyte. Vid skador som uppstår på grund av felaktig användning eller felaktig montering upphör garantin och alla garantianspråk att gälla.

SÄKERHETSANVISNINGAR

Livsfara på grund av el-stöt! Före arbeten på elsystemet måste det kopplas från elnätet.

• Vidta säkerhetsåtgärder mot oavsiktlig tillkoppling. Detta gäller även vid underhåll och reparation av den elektriska jalusier.
• Elektrisk anslutning får endast utföras av en behörig elektriker.
• Felaktig installation kan leda till allvarliga personskador eller materiella skador.
• Att använda defekta apparater kan utsätta personer för fara och orsaka materiella skador (strömstöt, kortslutning). Använd därför aldrig defekt eller skadad utrustning.
• Den lokala elleverantörens föreskrifter samt alla gällande normer och samtliga gällande normer och föreskrifter för elinstallation ska följas.
• Använd endast produkten i torra utrymmen (skyddsklass IP20).
• Produkten och förpackningen är inte någon leksak. Håll barn på avständ, risk för personskador eller kvävningsrisk.
• Öppna inte produkten, risk för personskador.
• Eluttaget och nätdelen måste alltid vara fritt tillgängliga.
• Håll personer utanför jalusins riskområde. Jalusins körområde måste vara synligt under drift. Det föreligger risk för personskador.
• Barn eller personer som på grund av nedsatt fysisk, psykisk eller motorisk förmåga inte klarar av att manövrera produkten på ett säkert och korrekt sätt, får inte använda eller montera produkten. Produkten kan användas av barn från 8 års ålder samt av personer med nedsatt fysisk, psykisk eller motorisk förmåga eller bristande erfarenhet och kunskap, om de handledes eller undervisas om säker användning av utrustningen samt förstår de därtill kopplade farorna. Rengöring och underhåll för inte utföras av barn utan uppsikt.
• Det är inte tillåtet för barn att leka med jalusiremdrivningen.

Bandupprullaren (Art.-nr. DE 22766, 22727) uppfyller de gällande kraven i de europeiska och nationella direktiven. Överensstämmelse har bevisats. Den fullständiga texten med EU-försäkran om överensstämmelse finns på internetadressen: http://www.schellenberg.de (menypunkt "Service", underrubrik "Download-Center").

Maskindirektivet 2006/42/EG

Kasta inte i hushållsavfallet! Produkten kan återvinnas och ska lämnas in på återvinningsanläggningen eller till ett insamlingsställe för elektriskt hushållsavfall.

AVSEDD ANVÄNDNING

• Produkten är (Art.-nr 22766 / 22727) uteslutande avsedd för att driva jalusier med hjälp av remmen. Jalusierna måste uppfylla produktens tekniska förutsättningar för detta.
• All annan användning av produkten är att beakta som ej avsedd användning.
• Alfred Schellenberg GmbH ansvarar inte för följdskador, materiella skador och personskador vid icke avsedd användning.
• Enligt standarden EN 13659 måste man se till att de för förhängena fastställda förflyttningsvillkoren följs enligt standaren EN 12045. I utrullat läge måste förflyttningen vara minst 40 mm vid 150 N kraft riktad uppåt vid nederkanten. Kontrollera samtidigt särskilt att förhängets utrullningshastighet måste vara mindre än 0,2 m/s för de sista 0,4 m.
• Jalusin och dess delar måste befinna sig i ett felfritt tillstånd. Brister på anläggningen eller dess delar måste åtgärdas innan produkten monteras.
• På användningsplatsen måste det finnas att fritt tillgängligt eluttag (230 V/50 Hz) (se sidan 229).
• Produktens monteringsyta måste vara plan bärkraftig.
• Använd endast original-reservdelar, så förhindras felfunktioner resp. skador på enheten.
• En dålig remstyrning kan förstöra remmen och belasta produkten onödigt. Montera produkten så att remmen löper in så lodrätt som möjligt i jalusiremdrivningen. Därmed förhindras onödig friktion och slitage.

TEKNISKA DATA
Driftspänning nätdel 230 V / 50 Hz
Märkeffekt 70 W
Standby-effekt 0,5 W
Vridmoment 10 Nm
Korttidsdrift 4 minuter
Max. varvtal 30 varv/min
Batterireserv ⏻	ca 8 timmar
Skyddsklass IP 20 (endast för torra utrymmen)
Skyddsklass II
Antal kopplingstider 2 (UPP och NER)
Tillåten omgivningstemperatur 0-40 °C
Inställningsområde för solautomatik	2 000 till 20 000 lux
Inställningsområde för skymningsautomatik	2 till 50 lux
Mätt se sidan 217
Tillåtna rembredder 23 mm (maxi-rem)
Remlängd 7,6 m vid 1,0 mm remtjocklek,	6,2 m vid 1,3 mm remtjocklek,5,2 m vid 1,5 mm remtjocklek,
Max. jalusiyta	6,0 m^2 plast3,0 m^2 aluminium/trä
Max. jalusivikt	4,5 kg/ m^2 plast10 kg/ m^2 aluminium/trä
Elkabel	2x0,75qmm H03VVH2-F
Antal manöverknappar	5
Ljudtrycksnivå	LpA ≤ 70 dB (A)

Anvisningar:

Efter ett strömavbrott finns inställningarna kvar permanent.

Uppgifterna är riktvärden och gäller för en idealisk monteringssituation. Dessa värden kan avvika på grund av monteringsplatsens tillständ.

Använd produkten endast med jalusiremmar med de mått som är angivna i tabelen „Tekniska data“. Felaktiga remlängder och -bredder orsakar skador. Byt den gamla jalusiremmen när kraven inte längre uppfylls.

Försiktig! Kontrollera regelbundet att förhäng och även rem är intakta. Ta anläggningen ur drift vid fara och se till att ett specialistföretag genomför en reparation.

Anmärkning: Eftersom även remskivan i jalusilådan förlorar sin stabilitet på grund av åldring, rekommenderar vi att kontrollera och vid behov byta den efter en längre tids användning.

Om motorns maximala gångtid på fyra minuter överskrids, stannar motorn. Efter ca. 60 minuter har motorn full driftberedskap igen.

E-01

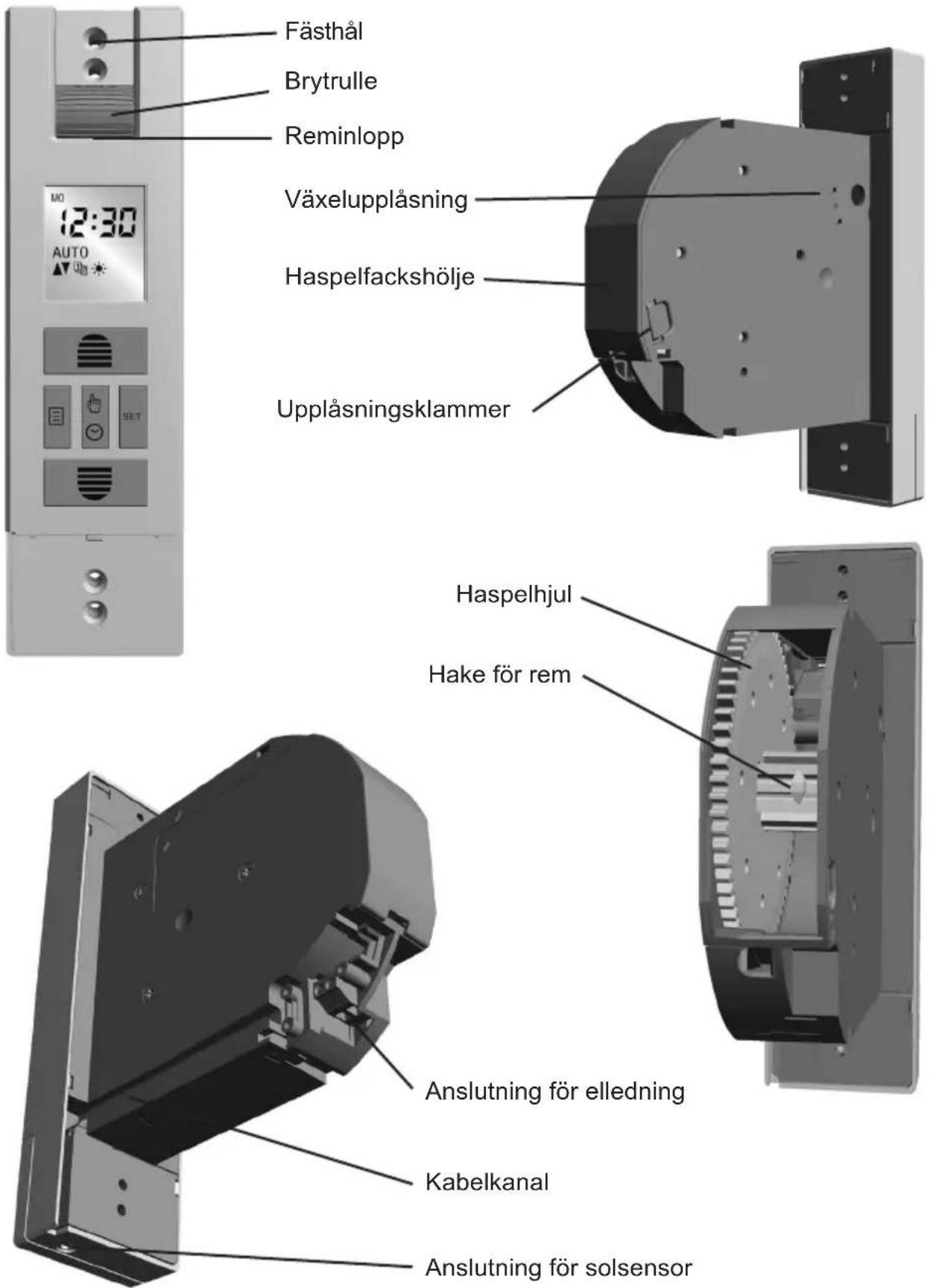

PRODUKTFÖRKLARING

Fästhål Brytrulle Reminlopp Växelupplåsning Haspelfackshölje Upplåsningsklammer Haspelhjul Hake för rem Anslutning för elledning Kabelkanal Anslutning för solsensor

① Knappen Uppkörning Jalusi går upp eller stannar. Ställer in värden i menyn.
② Knappen Meny Kopplar till menyläge. Kopplar om från menyläget tillbaka till huvuddisplayen.
③ Knappen Manuellt/Auto Inställning mellan manuell och automatisk drift.
④ Knappen Ställ in Bekräftar samtliga inställningar i menyn.
⑤ Knappen Nerkörning Jalusi går ner eller stannar. Ställer in värden i menyn

	DagprogramUppkörningstid/nerkör-ningstid		Inställning av ändlägena
	Veckoprogram(tre lägen inställbara)	[48A2]	Expertläge: Sommar-/vintertid,astrofunktion, ventilationsfunktion
	Solfunktion		Knappspärr för menyinställningar
	Skymningsfunktion	AUTO	Automatisk drift
	Semester- och slump-funktion	MANU	Manuell drift
	Inställning av tid

INDHOLDSFORTEGNELSE

R Ekspertmodus: Innstilling av tidsforskyvning. 291

S Ekspertmodus: Innstilling av luftefunksjon 294

T Omkobling manuell / automatisk 296

U Tastsperre 300

V Hiderregistrering 302

W Blokkeringsregistering 305

ca. 1,50 m kabellängd art.nr 02266*

ca. 3,00 m kabellängd art.nr 02267*

*Kommissionsartikel, levereras efter beställning.

DK

Sensor,

SE Ställ in önskat ljusstyrkevärde med knapparna Upp- och Nerkörning. Inställningsområdet ligger mellan 31 och 45.

Registreras inställd ljusstyrka oavbrutet i ca. 10 minuter, går jalusin ner fram till solsensorns sugpropp. Efter ca. 20 minuter går jalusin upp ett stycke, solsensorn är frikopplad och mäter igen. Registreras fortfarande inställd ljusstyrka, står jalusin kvar där. Underskrids inställd ljusstyrka, går jalusin upp till övre ändstoppet.

Anvisning! Vald position för sensorn motsvarar jalusins körväg.

DK

Merk! Plasseringen av sensoren er samtidig bevegelsesområdet for sjalusien.

FI

SE ÄR-värdet visar aktuell ljusstyrka. Det blinkande värdet bredvid till höger visar önskat, inställt skymningsvärde för nerkörningen.

SE Ställ in önskat ljusstyrkevärde med knapparna Upp- och Nerkörning. Inställningsområdet ligger mellan 1 och 15.

Efter ett strömavbrott bibehålls de inställda kopplingstiderna. Så snart strömmen har kommit tillbaka följs öppnings- och stängningstiderna igen. Visserligen förskjutet med tiden som strömavbrottet varade.

Vid garantianspråk, behov av reservdelar eller frågor angående korrekt montering av era produkter, ber vi er att kontakta vår kundservice. [e-mail]
