Smart Drive XL - Garagentor Schellenberg - Kostenlose Bedienungsanleitung

Produkttyp	Garagentorantrieb
Marke	Schellenberg
Modell	Smart Drive XL
Kategorie	Garagentor
Stromversorgung	220-240 V AC, 50/60 Hz
Nennleistung	245 W
Standby-Leistung	7 W
Maximale Zugkraft	1000 N
Fahrgeschwindigkeit	0,15 m/s
Beleuchtung	LED 12 V DC, Dauer 3 Min.
Funkfrequenz	868,4 MHz
Sendeleistung	max. 10 mW
Betriebstemperatur	-20°C bis +40°C
Maximale Torfläche	14 m²
Schutzart	IP20 (trockener Innenbereich)
Kompatible Torart	Sektionaltor und Schwingtor mit Federausgleich
Hauptfunktionen	Steuerung per Handsender, Endlageneinstellung, Krafteinstellung, Smart Home-Kompatibilität
Sicherheit	Hinderniserkennung, Kraftabschaltung, optionelle Lichtschranke, Notentriegelung
Wartung und Reinigung	Monatliche Überprüfung der Notentriegelung, Strom vor Wartung abschalten
Garantie	6 Jahre (Smart Drive XL)
Optionales Zubehör	Lichtschranke, Wandschalter, Türkontakt, Smart Home-Gerät

Häufig gestellte Fragen - Smart Drive XL Schellenberg

Wie hoch ist die maximale Zugkraft des Antriebs?

Die maximale Zugkraft beträgt 1000 N für das Modell Smart Drive XL. Werksseitig ist sie auf Stufe 2 eingestellt, kann aber je nach Bedarf angepasst werden (Stufen 1 bis 3). Achtung: Eine höhere Kraft als die Werkseinstellung kann die gesetzlichen Sicherheitsgrenzen überschreiten.

Kann ich den Antrieb mit einem unausgeglichenen Tor verwenden?

Nein, das Garagentor muss vor der Installation perfekt ausgewuchtet sein. Überprüfen Sie, ob die Ausgleichsfedern richtig eingestellt sind: Heben Sie das Tor etwa 1 Meter an und lassen Sie es los; es darf weder steigen noch fallen. Ein unausgeglichenes Tor kann schwere Verletzungen verursachen. Lassen Sie die Federn von einem Fachmann einstellen.

Wie stelle ich die Endlagen ein?

Die Einstellung der Endlagen ist in der Anleitung beschrieben (Abschnitt C). Verwenden Sie die oberen und unteren Endanschläge, um die Haltepositionen des Tores zu definieren. Gehen Sie schrittweise vor: Bewegen Sie das Tor manuell und verriegeln Sie dann die Anschläge. Während der Einstellung ist ein Notstopp möglich. Stellen Sie sicher, dass das Tor an den Enden korrekt anhält.

Was tun bei Stromausfall?

Verwenden Sie die manuelle Notentriegelung (mitgeliefertes Entriegelungsseil), um das Tor von Hand zu öffnen oder zu schließen. Für Garagen ohne zusätzlichen Zugang ist eine Notentriegelung (Drehgriff oder Schloss) erforderlich, um ein Einschließen zu vermeiden. Nach Rückkehr der Stromversorgung den Antrieb wieder einschalten.

Wie programmiere ich einen neuen Handsender?

Die Programmierung wird in Abschnitt B der Anleitung erklärt. Für einen neuen Sender drücken Sie die Lerntaste am Motor und dann die Taste des Senders. Die Anzahl der Kanäle (2 oder 4) hängt vom Sendermodell ab (Art.-Nr. 60930/60931). Sie können auch alle Sender löschen oder den Sender auf Werkseinstellungen zurücksetzen.

Wie lautet das Verfahren zur Krafteinstellung?

Die Krafteinstellung erfolgt am Motor (Abschnitt E). Die Werte reichen von 1 (reduziert) bis 3 (erhöht), der Werkseinstellung ist 2. Nach Einstellung der Kraft auf 3 ist eine Überprüfung durch einen Sachverständigen obligatorisch, um die Einhaltung der maximal zulässigen Kraftgrenzen (EN 13241-1, EN 12453) zu gewährleisten. Eine zu hohe Kraft kann schwere Verletzungen verursachen.

Ist der Antrieb mit einem Smart Home-System kompatibel?

Ja, der Smart Drive XL kann an ein Schellenberg Smart Home-System angeschlossen werden (siehe Abschnitt D6). Installieren Sie unbedingt einen Fotodetektor (Lichtschranke) vor jeder Nutzung per Smart Home und stellen Sie sicher, dass sich keine Personen oder Gegenstände im Bewegungsbereich des Tores befinden. Die Fernsteuerung sollte in Sichtweite des Tores verwendet werden.

Wie installiere ich eine Lichtschranke?

Die Lichtschranke (Art.-Nr. 60030) wird an den dafür vorgesehenen Klemmen am Antrieb angeschlossen (Abschnitt D1). Befolgen Sie den Schaltplan in der Anleitung. Sie verbessert die Sicherheit, indem sie Hindernisse im Schließbereich erkennt. Überprüfen Sie nach der Installation, ob das Tor bei einem Hindernis von 50 mm Höhe reversiert.

Was tun, wenn das Tor während der Bewegung stoppt?

Dies kann auf ein Hindernis, ein Kraft- oder Endlagenproblem hinweisen. Überprüfen Sie zunächst, ob kein Gegenstand das Tor blockiert. Wenn das Tor ausgewuchtet ist, versuchen Sie, die Kraft zu erhöhen (Krafteinstellung, Stufe 3). Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Installateur. Versuchen Sie niemals, das Tor manuell zu erzwingen, ohne den Antrieb abzuklemmen.

Wie lange ist die Garantie für den Smart Drive XL?

Die Herstellergarantie beträgt 6 Jahre ab Kaufdatum für das Modell Smart Drive XL (Smart Drive L: 4 Jahre). Ausgeschlossen sind Schäden durch normale Abnutzung, nicht bestimmungsgemäße Installation, Änderungen durch Dritte oder höhere Gewalt. Bewahren Sie den Kaufbeleg für etwaige Reklamationen auf.

BEDIENUNGSANLEITUNG Smart Drive XL Schellenberg

Sicherheit und Hinweise 6

Allgemeine Sicherheitshinweise.... 6

Bestimmungsgemäße Verwendung 6

Sicherheitshinweise zur Montage 7

Sicherheitshinweise zur Inbetriebnahme 7

Sicherheitshinweise zum Betrieb 8

Sicherheitshinweise zum Betrieb mit einem Smart Home System 8

Sicherheitshinweise zur Wartung, Reparatur und Reinigung 8

Sicherheitshinweise zur Batterie der Handsender 9

Sicherheitshinweise zur Krafteinstellung.... 9

Garantiebedingungen.... 10

EU-Konformitätserklärung 10

Legende zum Lieferumfang 11

Technische Daten 11

Benötigte Werkzeuge 201

Lieferumfang 201

A Montage 202

A1 Schienenmontage 202

A2 Deckenmontage 204

A3 Tormontage 210

B Handsender anlernen 214

B1 Torsteuerung 214

B2 Separate Lichtsteuerung oder zweiter Antrieb 216

C Endlageneinstellung 219

C1 Gefahrenstopp während der Endlageneinstellung 221

D Optionales Zubehör 221

D1 Anschluss Lichtschranke 222

D2 Anschluss Wandtaster/Schlüsselschalter 222

D3 Anschluss Garagenzusatzbeleuchtung 223

D4 Anschluss Smartphone Garagentoröffner 223

D5 Anschluss Schlupftürkontakt 223

D6 Kopplung Smart Home System 224

E Krafteinstellung.... 225

F Handsender löschen 226

F1 Handsender Entkoppeln 226

F2 Handsender auf Werksreset setzen 227

F3 Handsender vom Antrieb löschen.... 227

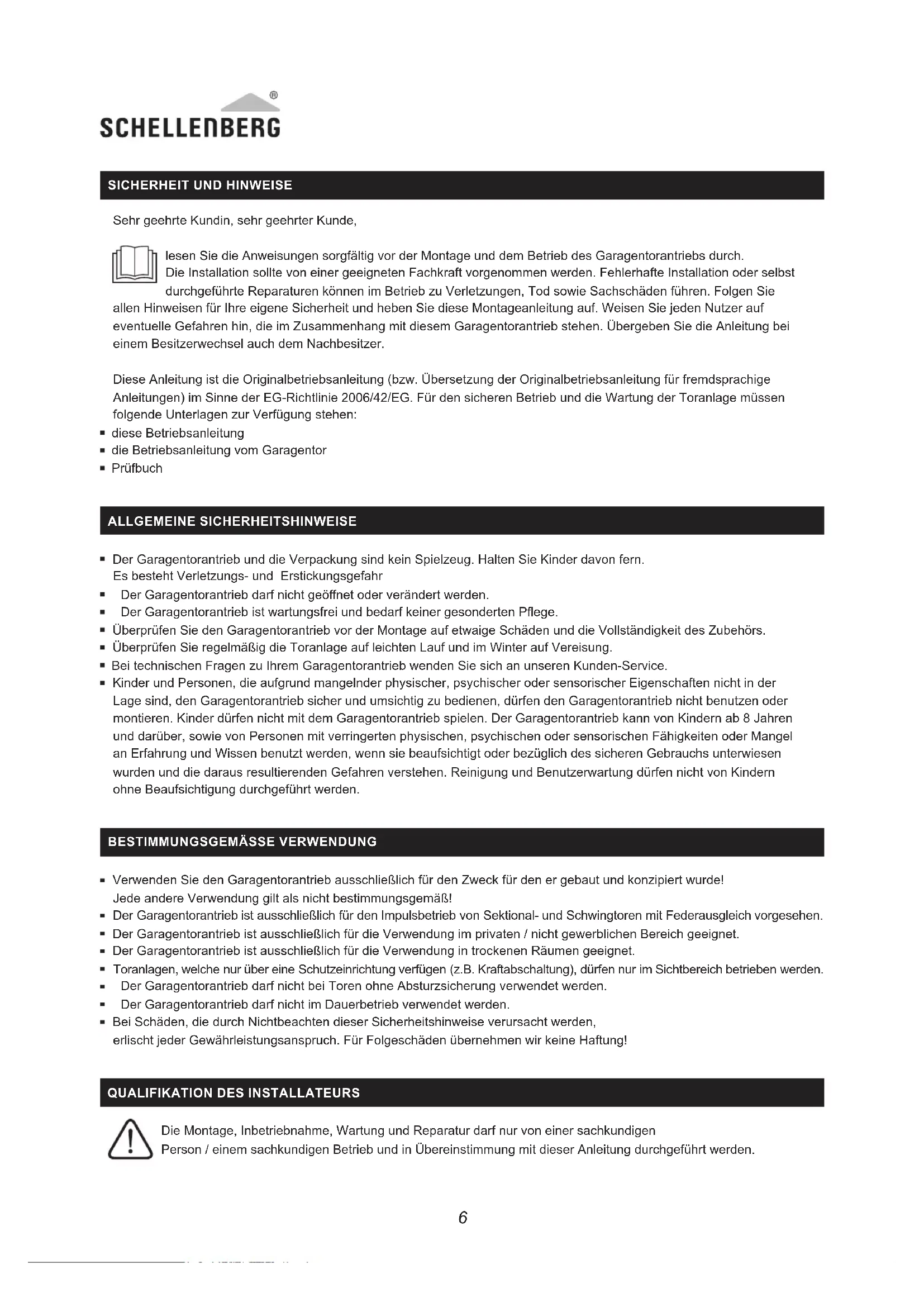

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie die Anweisungen sorgfältig vor der Montage und dem Betrieb des Garagentorantriebs durch. Die Installation sollte von einer geeigneten Fachkraft vorgenommen werden. Fehlerhafte Installation oder selbst durchgeführte Reparaturen können im Betrieb zu Verletzungen, Tod sowie Sachschäden führen. Folgen Sie allen Hinweisen für Ihre eigene Sicherheit und heben Sie diese Montageanleitung auf. Weisen Sie jeden Nutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Garagentorantrieb stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer.

Diese Anleitung ist die Originalbetriebsanleitung (bzw. Übersetzung der Originalbetriebsanleitung für fremdsprachige Anleitungen) im Sinne der EG-Richtlinie 2006/42/EG. Für den sicheren Betrieb und die Wartung der Toranlage müssen folgende Unterlagen zur Verfügung stehen:

■ diese Betriebsanleitung
■ die Betriebsanleitung vom Garagentor
■ Prüfbuch

ALLGEMEINE SICHERHEITSHINWEISE

• Der Garagentorantrieb und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern. Es besteht Verletzungs- und Erstickungsgefahr
  ■ Der Garagentorantrieb darf nicht geöffnet oder verändert werden.
  Der Garagentorantrieb ist wartungsfrei und bedarf keiner gesonderten Pflege.
• Überprüfen Sie den Garagentorantrieb vor der Montage auf etwaige Schäden und die Vollständigkeit des Zubehörs.
• Überprüfen Sie regelmäßig die Toranlage auf leichten Lauf und im Winter auf Vereisung.
• Bei technischen Fragen zu Ihrem Garagentorantrieb wenden Sie sich an unseren Kunden-Service.

- Kinder und Personen, die aufgrund mangelnder physischer, psychischer oder sensorischer Eigenschaften nicht in der Lage sind, den Garagentorantrieb sicher und umsichtig zu bedienen, dürfen den Garagentorantrieb nicht benutzen oder montieren. Kinder dürfen nicht mit dem Garagentorantrieb spielen. Der Garagentorantrieb kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, psychischen oder sensorischen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Verwenden Sie den Garagentorantrieb ausschließlich für den Zweck für den er gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!
• Der Garagentorantrieb ist ausschließlich für den Impulsbetrieb von Sektional- und Schwingtoren mit Federausgleich vorgesehen.
• Der Garagentorantrieb ist ausschließlich für die Verwendung im privaten / nicht gewerblichen Bereich geeignet.
• Der Garagentorantrieb ist ausschließlich für die Verwendung in trockenen Räumen geeignet.
• Toranlagen, welche nur über eine Schutzeinrichtung verfügen (z.B. Kraftabschaltung), dürfen nur im Sichtbereich betrieben werden.
• Der Garagentorantrieb darf nicht bei Toren ohne Absturzsicherung verwendet werden.
• Der Garagentorantrieb darf nicht im Dauerbetrieb verwendet werden.
• Bei Schäden, die durch Nichtbeachten dieser Sicherheitshinweise verursacht werden, erlischt jeder Gewährleistungsanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Die Montage, Inbetriebnahme, Wartung und Reparatur darf nur von einer sachkundigen Person / einem sachkundigen Betrieb und in Übereinstimmung mit dieser Anleitung durchgeführt werden.

• Der Garagentorantrieb ist den örtlichen Bestimmungen entsprechend entworfen und hergestellt worden. Der Installateur muss mit den örtlichen Vorschriften in Bezug auf die Installation des Garagentorantriebs vertraut sein.
• Unqualifiziertes Personal oder Personen, die die Arbeitsschutz-Standards für automatische Türen und Tore nicht kennen, dürfen auf keinen Fall Installationen oder Eingriffe am Garagentorantrieb vornehmen.
• Personen, die die geltenden Sicherheitsnormen zur Installation und Wartung misachten, sind für Schäden, Verletzungen, Kosten, Ausgaben oder Ansprüche verantwortlich, welche aus der Nichtbeachtung der Sicherheitsnormen entstehen.

VOR DER MONTAGE

■Der Garagentorantrieb ist nicht für den Betrieb schwergängiger Tore ausgelegt.
- Prüfen Sie, ob sich das Tor von Hand leichtgängig öffnen und schließen lässt.

• Prüfen Sie, ob die Ausgleichsfedern richtig eingestellt sind, indem Sie das Tor auf ca. einen Meter anheben und lassen es dann los. Das Tor darf sich in dieser Stellung weder nach unten, noch nach oben bewegen.
  Das Nachstellen der Ausgleichsfeder am Garagentor darf nur von einer sachkundigen Person durchgeführt werden.
• Die Garagendecke muss für die Montage des Garagentorantriebes geeignet sein. Es ist zu prüfen, ob zusätzliche Befestigungsteile angebracht werden müssen.

SICHERHEITSHINWEISE ZUR MONTAGE

• Während den Montagearbeiten ist auf Einhaltung aller geltenden Vorschriften zur Arbeitssicherheit sowie aller geltenden Vorschriften für den Betrieb von elektrischen Geräten zu achten. Hierbei müssen die erforderlichen nationalen Richtlinien zwingend beachtet werden.
• Befolgen Sie die Anweisungen und Hinweise dieser Montageanleitung. Sollten Sie bei der Installation unsicher sein, nehmen Sie Kontakt mit unserem Kunden-Service auf (s. Rückseite).
• Mögliche Gefährdungen im Sinne der DIN EN 13241-1 werden durch die Montage nach dieser Anleitung vermieden.
• Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden.
• Das Garagentor sollte ausbalanciert sein. Unbewegliche oder schwergängige Tore müssen repariert werden. In einem nicht ausbalancierten Zustand sind Garagentore, Torfedern, Kabel, Scheiben, Halterungen und Schienen unter extremer Spannung, was zu schweren Verletzungen führen kann. Versuchen Sie nicht, das Tor zu lösen, zu verschieben oder zu richten. Suchen Sie eine geeignete Fachkraft auf.
• Für Garagen ohne zusätzlichen Zugang ist eine Notentriegelung für den Drehgriff (Art. Nr.: 60553) oder ein Notentriegelungsschloss (Art. Nr.: 60511) notwendig. Diese Einrichtungen verhindern bei einem Defekt oder Spannungsausfall ein mögliches Aussperren aus der Garage.
• Entfernen Sie vor dem Einbau des Garagentorantriebes bestehende Verriegelungen und Schlösser gemäß der Montageanleitung des Garagentores, sodass die Benutzung des Garagentorantriebs nicht beeinträchtigt wird.
• Installieren Sie alle optionalen Bedienelemente (z.B. Schlüsselschalter (Art.Nr.: 25101, 25102) oder Wandtaster (Art.Nr.: 60060)) in einer Höhe von mindestens 1,5 m und in Sichtweite des Garagentores, aber fern von sich bewegenden Teilen und außerhalb der Reichweite von Kindern.
• Befestigen Sie die Warnhinweise gegen das Einklemmen an einer gut sichtbaren Stelle oder in der Nähe des Schalters.
• Befestigen Sie den Aufkleber zur manuellen Entriegelung in der Nähe des Garagentorantriebs.
• Stellen Sie vor der Inbetriebnahme Ihres Garagentorantriebs sicher, dass sich keine Hindernisse im Fahrweg des Tores befinden.
• Lesen Sie die Anweisungen sorgfältig.
• Beachten Sie bei der Montage die Mindestabstände analog der Zeichnungen.
• Bohrstaub, Schmutz oder Späne dürfen nicht in den Garagentorantriebskopf oder in das Schienensystem gelangen. Decken Sie diese Teile während Montagearbeiten sorgfältig ab.

SICHERHEITSHINWEISE ZUR INBETRIEBNAHME

• Überprüfen Sie Ihren Stromanschluss. Die Werte müssen mit den Werten in dieser Bedienungsanleitung übereinstimmen. Diese Angaben befinden sich auch auf dem Typenschild des Garagentorantriebs.

• Der Stromanschluss in der Garage muss den örtlichen Vorschriften entsprechen.

• Überprüfen Sie die Sicherheitsfunktionen des Garagentorantriebs wie folgt:
  Legen Sie einen ca. 50mm hohen Gegenstand (z.B. ein Stück Holz) unter die Hauptschließkante des Garagentores. Lassen Sie das Tor herunterfahren. Beim Auftreffen des Tores auf das Hindernis muss der Garagentorantrieb reversieren und den Gegenstand freigeben.

• Benutzen Sie für Ihre zusätzliche Sicherheit eine optionale Lichtschranke (Art.Nr.: 60030) und überprüfen Sie regelmäßig den automatischen Sicherheitsrücklauf.
• Nach der Lernfahrt muss die Sicherheitseinrichtung (Hinderniserkennung mit Kraftabschaltung, Lichtschranke) überprüft werden.
• Die Inbetriebnahme des Endproduktes bzw. der Kombination ist von Seiten der Alfred Schellenberg GmbH so lange untersagt, bis die Konformität des Endproduktes bzw. der Kombination aus dem Garagentorantrieb und Garagentor auf Grundlage der hierfür geltenden Normen, Spezifikationen bzw. Richtlinien festgestellt ist. Im Zweifel sollte hierfür ein Montagefachbetrieb eingeschaltet werden (siehe beiliegende Konformitätserklärung).

SICHERHEITSHINWEISE ZUM BETRIEB

• Ein nicht einwandfrei funktionierendes Sicherheits-Hindernissystem kann zu Sachschäden, schweren Verletzungen oder gar zum Tod führen.
• Stellen Sie sicher, dass das Garagentor vollständig geöffnet ist und sich in Ruheposition befindet, bevor Sie in die oder aus der Garage fahren oder gehen.
• Stellen Sie sicher, dass das Garagentor nach dem Verlassen der Garage vollständig geschlossen ist.
• Achten Sie bei der Benutzung der Notentriegelung darauf, dass das geöffnete Garagentor wegen schwachen oder gebrochenen Federn plötzlich herunterfallen kann.
• Lassen Sie Kinder nicht mit dem Garagentorantrieb, einschließlich Handsendern spielen. Handsender sind von Kindern fern zu halten.
• Beobachten Sie das sich bewegende Tor. Personen dürfen sich nicht im Gefahrenbereich des Garagentores aufhalten, bis das Tor vollständig geöffnet oder geschlossen ist.
• Betreiben Sie den Garagentorantrieb nur im Sichtbereich sofern dieser nur über eine Sicherheitseinrichtung verfügt.
  ■ Bleiben Sie niemals unter dem geöffneten Tor stehen.
• Greifen Sie niemals während der Torfahrt in die Führungsschiene.
• Legen Sie an den Anschlussklemmen des Garagentorantriebs niemals Netzspannung (230 V / 50 Hz) an.
• Es ist möglich, dass es zu ungewollten Fehlauslösungen des Handsenders und dadurch zu ungewollten Torfahrten kommt, wenn dieser in der Hosentasche oder Handtasche aufbewahrt wird.

SICHERHEITSHINWEISE ZUM BETRIEB MIT EINEM SMART HOME SYSTEM

• Bitte betätigen Sie die gesamte Toranlage nur in Sichtweite.
• Bei Steuerung der Toranlage über ein Smart Home System, installieren Sie vor Gebrauch eine Lichtschranke!
• Bitte stellen Sie vor jedem Betrieb sicher, dass sich keine Personen oder Gegenstände im Fahrweg des Tores befinden.
• Stellen Sie bei automatisierten Abläufen mit einem Smart Home System zu jeder Zeit sicher, dass sich niemand im Fahrweg des Toresbefindet und installieren Sie eine zweite Sicherheitseinrichtung (z. B. eine Lichtschranke Art. Nr.: 60030)

SICHERHEITSHINWEISE ZUR WARTUNG, REPARATUR UND REINIGUNG

Während der Reinigung, Wartung und beim Austausch von Teilen muss der Garagentorantrieb vom Netz getrennt werden.

• Prüfen Sie die Anlage regelmäßig. Insbesondere sind Kabel, Federn und Halterungen auf Anzeichen von Verschleiß, Beschädigung oder Ungleichgewicht zu prüfen. Verwenden Sie den Garagentorantrieb nicht, wenn eine Reparatur oder Änderung der Einstellung erforderlich ist.
• Kinder dürfen keine Reinigung oder Instandsetzung am Garagentorantrieb ohne Aufsicht vornehmen.
• Eine eventuell erforderliche Anpassung darf nur von einer sachkundigen Person durchgeführt werden.
• Überprüfen Sie monatlich die Funktion der Notentriegelung.
• Bei einem Defekt muss unmittelbar eine sachkundige Person mit der Prüfung/Reparatur beauftragt werden.
• Bei einem Defekt der Netzanschlussleitung muss diese durch eine Elektrofachkraft ersetzt werden.

SICHERHEITSHINWEISE ZUR BATTERIE DER HANDSENDER

DE

■ Auf die Markierungen der Pole Plus (+) und Minus (-) achten und sicherstellen, dass die Batterien korrekt in das Produkt eingelegt werden.
- Nur Batterien verwenden, die für das Produkt geeignet sind.
- Verbrauchte Batterien unverzüglich entfernen und gem. der örtlichen Entsorgungsvorschriften der Wiederverwertung zuführen. Pol Plus (+) abkleben.

WARNUNG! Batterien außer Reichweite von Kindern und Haustieren halten. Das Verschlucken einer Batterie kann lebensbedrohliche Folgen haben. Nötigenfalls sofort einen Arzt aufsuchen. Auch bei Verdacht auf Verschlucken.

■ Batterie auf keinen Fall aufladen.
- Batterien dürfen nicht deformiert, beschädigt, zerlegt, geöffnet oder kurzgeschlossen werden.
- Batterien dürfen weder Hitze noch Feuer oder jeglicher Art von Flüssigkeit ausgesetzt werden.
■ Falls die Batterie undicht sein sollte, darauf achten, dass die Flüssigkeit nicht mit der Haut oder den Augen in Kontakt kommt. Bei Kontakt der Flüssigkeit mit viel Wasser ausspülen und einen Arzt aufsuchen.

SICHERHEITSHINWEISE ZUR KRAFTEINSTELLUNG

Die am Antrieb werkseitig eingestellten Kräfte (Wert 2) sind für einen reibungslosen Betrieb von dafür vorgesehenen Standardtoren ausgelegt; die in der Werkeinstellung ausgeübten Kräfte sollten grundsätzlich ausreichen, um das zu bedienende Tor vollständig zu öffnen und zu schließen. In der Werkseinstellung hält der Antrieb die gesetzlichen bzw. in einschlägigen Normen (wie z.B. der EN 13241-1, EN 12453, EN 60335-2-95) aufgestellten Anforderungen an die Betriebskräfte und damit die maximal zulässigen Kraftgrenzen ein.

Die vom Antrieb auszuübenden Kräfte können im Bedarfsfall (z. B. bei vereisten Garagentoren) durch die unten beschriebene Vorgehensweise allerdings auch reduziert (Wert 1) oder erhöht (Wert 3) werden.

Hinweis

Dies muss zum Beispiel erfolgen, wenn der Endanschlag „Tor-Auf“ oder „Tor-Zu“ in der Werkseinstellung (Wert 2) nicht er reicht wird; dann ist die Einstellung für die Maximalkraft – wie nachstehend noch beschrieben – zu erhöhen, bis der jeweilige Endanschlag erreicht wird.

Darüber hinaus kann sich z.B. im Laufe der Betriebsdauer das Laufverhalten des Tores verschlechtern (z.B. durch Nachlassen der Federspannung). Aus Sicherheitsgründen ist es dann gegebenenfalls notwendig, die Kräfte anzupassen, da sonst eine zum Öffnen bzw. Schließen des Tores eventuell notwendige Handbetätigung des Tores ein Sicherheitsrisiko (z.B. Torabsturz) für Personen und Sachen birgt.

Aber

ACHTUNG:

Ein von der Werkseinstellung (Wert 2) abweichender erhöhter Einstellwert der Kräfte kann zu schwersten Personenverletzungen bis hin zur Lebensgefahr wie auch Sachbeschädigungen führen!

Ein von der Werkseinstellung abweichend eingestellter erhöhter Krafteinstellwert beeinflusst beim Öffnungs- und Schließvorgang die vom Antrieb für die Auf- und Zufahrt des Tores ausgeübten Kräfte. Bei einer Veränderung der Werkseinstellung besteht – z. B. durch Einklemmen oder Quetschungen von Personen oder Sachen im Torbereich – die Gefahr schwerster Personenverletzungen bis hin zur Lebensgefahr wie auch die Gefahr von Sachbeschädigungen, da eine von der Werkseinstellung abweichende Erhöhung der Krafteinstellung zu einer Überschreitung der oben angesprochenen maximal zulässigen Kraftgrenzwerte führen kann. Daher gilt:

Hinweis

Nach jeder von der Werkseinstellung (Wert 2) abweichenden Einstellung der Kraft (Wert 3) muss die Einhaltung der gesetzlich bzw. in den einschlägigen Normen geforderten Kraftgrenzwerte durch eine sachkundige Person überprüft, abgenommen und dokumentiert werden, um die geschilderte Gefahr für Leib und Leben sowie Sachen auszuschließen.

GARANTIEBEDINGUNGEN

Wir garantieren, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Ausgenommen von der Garantie sind Schäden, die verursacht sind durch:

■ nutzungsbedingten, normalen Verschleiß
- unsachgemäße Montage, Anschluss, Bedienung oder Behandlung
■ höhere Gewalt oder sonstige äußere Einflüsse
- unsachgemäße Wartung und Reparatur durch Dritte
■ technische Änderungen durch Dritte

Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Gerätes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Gerätes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei.

Die Garantiezeit für Ihr erworbenes Schellenberg-Produkt beträgt 4 Jahre (SmartDrive L) / 6 Jahre (SmartDrive XL) (siehe Verpackungsaufdruck) und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Durch die Garantie wird die gesetzliche Gewährleistung weder ausgeschlossen oder eingeschränkt.

EU-KONFORMITÄTSERKLÄRUNG

Der Garagentorantrieb (45923, 60918 / 60924, 60919) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center).

Zusätzlich liegt diesem Garagentorantrieb eine aktuelle EU-Konformitätserklärung bei.

Nicht im Hausmüll entsorgen! Der Garagentorantrieb ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

Maschinenrichtlinie 2006/42/EG

Funkanlagenrichtlinie RED 2014/53/EU

RoHS-Richtlinie 2011/65/EU

EU-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU

LEGENDE ZUM LIEFERUMFANG

A Schiene inkl. Kette
B Verbindungsschienen
C Mittlere Schienen
D Endschiene
E Wandhalter
F Garagentorantrieb
G Antriebsadapter
H Bügel
I Sechskantmutter M6
J Bundbolzen „lang“ mit Federstecker
K Schienenhalter
L Deckenbefestigungswinkel
M Sechskantschraube M6
N Torbefestigungsbeschlag
O Torarm (Koppelstange)
P Bundbolzen „kurz“ mit Federstecker
Q Seil manuelle Torentriegelung
R Oberer Endanschlag (Limit Block)
S Bohrschrauben
T Handsender
U Netzkabel
V Wandhalter (Handsender)
W Innentaster
X Lichtschranke

Befestigungsmaterial für Tor und Wand ist nicht im Lieferumfang enthalten.

TECHNISCHE DATEN
Smart DRIVE L / Smart DRIVE XL

Art.-Nr. 60923, 60918 / 60924, 60919
Netzspannung 220-240 V AC 50/60 Hz
Nennleistung 200 W / 245 W
Standby-Leistung 5 W / 7 W
Maximale Kraft 600 N / 1000 N
Geschwindigkeit 0,15 m/s
Beleuchtung LED 12 V DC
Leuchtdauer 3 Min.
Funk-Frequenz 868,4 MHz
Sendeleistung max. 10 mW
Umgebungstemperatur	-20°C bis +40°C
Max. Torgröße 10 m^2 / 14 m^2
Schutzart	IP 20. Nur für trockene Innenräume.
Schutzklasse
Handsender
Art.-Nr.	60930 / 60931
Modell / Art	Funk-Handsender 868 2-Kanal / 4-Kanal
Funk Frequenz	868,4 MHz
Sendeleistung max 10 dBm / 10 mW
Spannungsversorgung	3 V DC
Batterietyp	CR2032 (Lithium Batterie)
Schutzart	IP 20. Nur für trockene Innenräume.
Umgebungstemperatur	-10° bis +55°C

CONTENTS

Technische gegevens 32

B2 Control de luces por separado oder zweiter Antrieb 216

D Extratillbehör 221

D1 Anslutning Ijusbom 222

Radiodirektiv RED 2014/53/EU

RoHS-direktiv: 2011/65/EU

ËMC-direktivet 2014/30/EU

TEGNFORKLARING FOR LEVERINGSOMFANGET

A Skinne inkl. kjede
B Koblingsskinner
C Mellomskinner
D Endeskinne
E Veggholder
F Garasjeportmotor
G Motoradapter
H Bøyle
I Sekskantmutter M6
J Bunnskrue «lang» med fjærstift
K Skinneholder
L Festebrakett for tak
M Sekskantskrue M6
N Festebeslag for porten
O Portarm (koblingsstang)
J Bunnskrue «kort» med fjærstift
Q Tau for manuell portopplåsning
R ∅vre endeanslag (Limit Block)
S Selvborende skruer
T Håndsender
U Strømledning
V Veggholder (Håndsender)
W Innvendige knappen
X Fotocellen

Festemateriale for port og vegg er ikke inkludert i leveransen.

TEKNISKE DATA
Smart DRIVE L / Smart DRIVE XL

Art.-nr. 60923, 60918 / 60924, 60919
Driftsspenning 220 V - 240 V AC 50/60 Hz
Nominell effekt 200 W / 245 W
Standby-effekt 5 W / 7 W
Maksimal kraft 600 N / 1000 N
Hastighet 0,15 m/s
Belysning LED 12 V DC
Lysvarighet 3 min.
Radiofrekvens 868,4 MHz
Sendeeffekt maks. 10 mW
Omgivelsestemperatur -20°C til +40°C
Maks. portstørrelse	10 m^2 / 14 m^2
Beskyttelsesgrad	IP 20. Kun for tørre, innvendige rom.
Beskyttelsesklasse

Håndsender

Art.-nr.	60930 / 60931
Modell/art.	Radio-håndsender 868 2-kanal / 4-kanal
Radiofrekvens	868,4 MHz
Sendeeffekt	maks. 10 dBm / 10 mW
Spenningsforsyning	3 V DC
Batteritype	CR2032 (litium-batteri)
Beskyttelsesgrad	IP 20. Kun for tørre, innvendige rom.
Omgivelsestemperatur	-10° til +55°C

SISÄLLYSLUETTELO

DE Betätigen Sie beide Tasten für 2 Sekunden gleichzeitig.

Art.-Nr. 25101
Art.-Nr. 25102

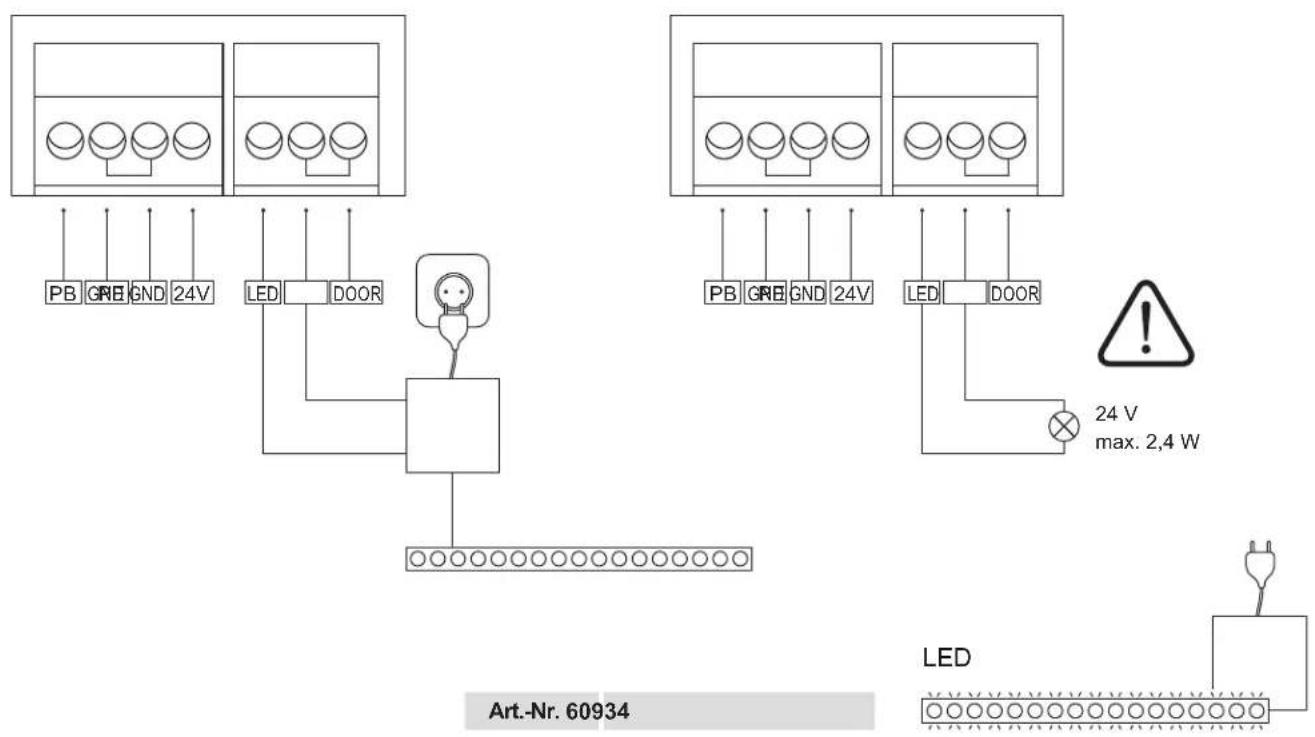

D3

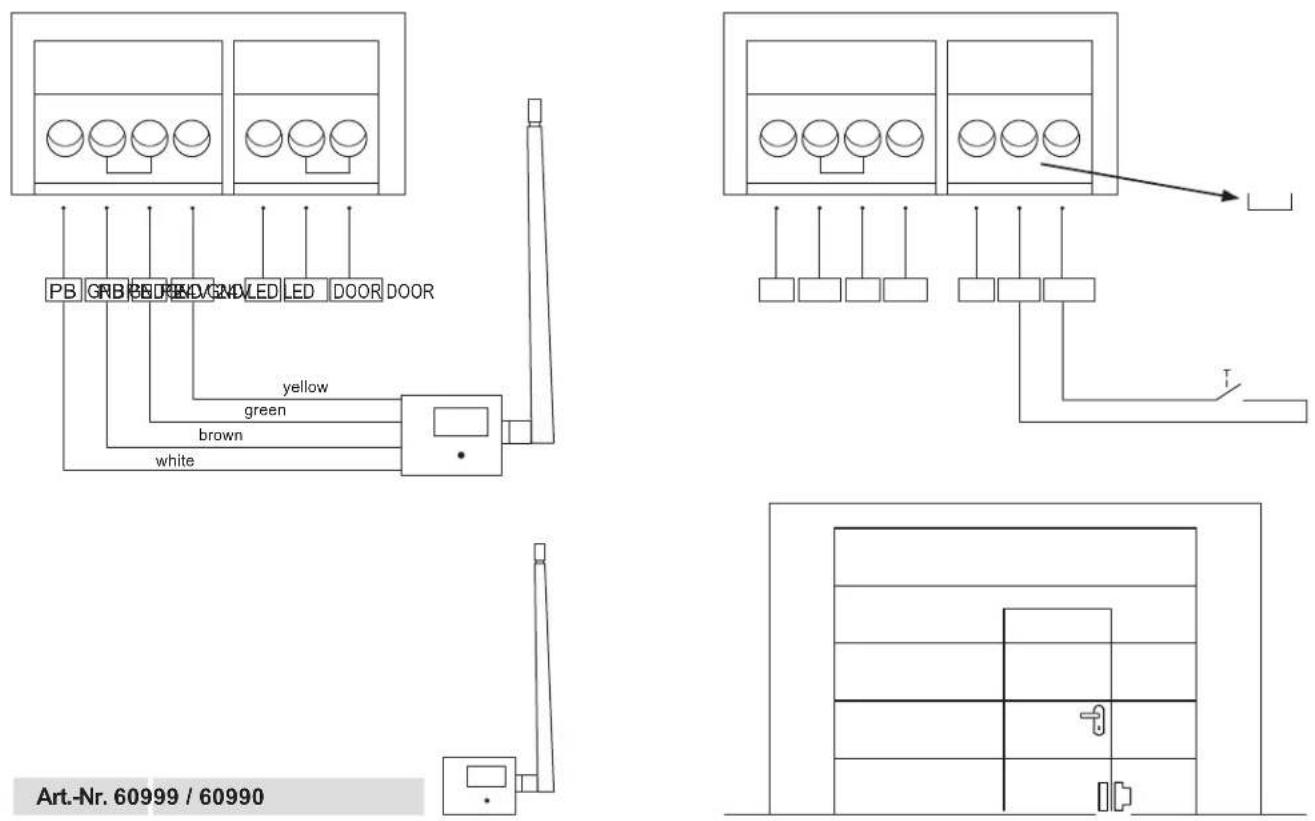

D4 D5

D6

SCHELLENBERG SMART HOME SYSTEM

Mo-Fr: 7.30 Uhr-21.00 Uhr

Sa: 8.00 Uhr-14.00 Uhr

Tel. [phone]

Fax [phone]

Alfred Schellenberg GmbH

An den Weiden 31

57078 Siegen

[e-mail]

www.schellenberg.de

MA923/04.20

Druck- und Satzfehler sowie technische Änderungen vorbehalten!
