21002 - Fernbedienung Schellenberg - Kostenlose Bedienungsanleitung

Produkttyp	Funk-Handsender (Fernbedienung)
Modell	21002
Marke	Schellenberg
Funkfrequenz	868,4 MHz
Reichweite (Freifeld)	max. 150 m
Reichweite (Gebäude)	max. 20 m
Anzahl Kanäle	1
Maximal koppelbare Sender	bis zu 5
Betriebstemperatur	0 °C bis 50 °C
Schutzart	IP20 (nur für trockene Innenräume)
Stromversorgung	Batterie CR2032, 3 V
Maße (ca.)	80 x 35 x 15 mm
Gewicht (ca.)	30 g
Farbe	Weiß
Lieferumfang	Fernbedienung, Bedienungsanleitung
Funktionen	Ein-/Ausschalten von Leuchten, Kopplung mit Funk-Lichtschalter, Werksreset
Sicherheitshinweise	Nicht in Wasser tauchen; nicht von Kindern ohne Aufsicht verwenden; nur in trockenen Innenräumen
Entsorgung	Nicht im Hausmüll; Recycling über Wertstoffhof

Häufig gestellte Fragen - 21002 Schellenberg

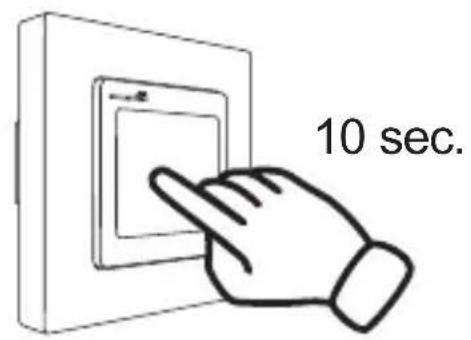

Wie koppele ich die Fernbedienung 21002 mit einem Funk-Lichtschalter?

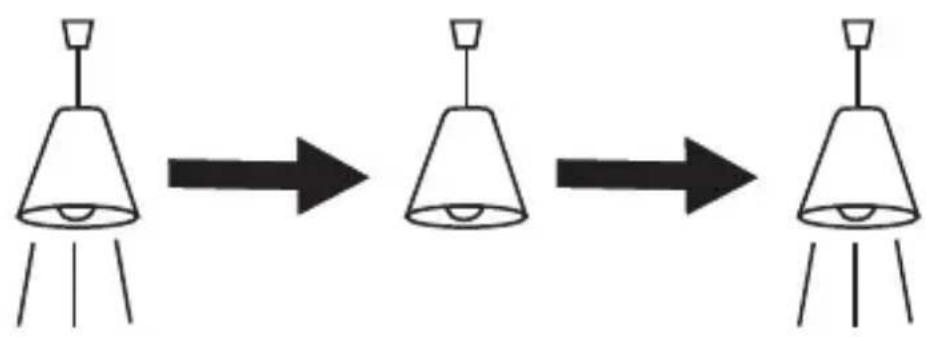

Drücken Sie am Funk-Lichtschalter den Flächentaster für 10 Sekunden, bis die angeschlossene Leuchte leuchtet. Drücken Sie dann die gewünschte Taste auf der Fernbedienung. Die Leuchte erlischt kurz und leuchtet wieder – die Kopplung ist abgeschlossen. Weitere Details finden Sie im Handbuch.

Kann ich mehrere Fernbedienungen mit einem Lichtschalter koppeln?

Ja, maximal 5 Schellenberg Funk-Sender (einschließlich Fernbedienungen) können mit einem Funk-Lichtschalter gekoppelt werden. Die Kopplung weiterer Sender erfolgt analog.

Wie setze ich die Fernbedienung auf Werkseinstellungen zurück?

Für die Fernbedienung selbst gibt es keinen Werksreset. Sie können jedoch die Kopplung mit dem Lichtschalter entfernen, indem Sie am Lichtschalter einen Werksreset durchführen (siehe Handbuch). Die Fernbedienung ist dann nicht mehr gekoppelt.

Welche Batterie wird in der Fernbedienung 21002 benötigt?

Die Fernbedienung verwendet eine CR2032 Knopfzelle mit 3 V. Zum Wechseln das Batteriefach öffnen und die alte Batterie durch eine neue ersetzen. Achten Sie auf die richtige Polung.

Wie groß ist die Reichweite der Fernbedienung?

Im Freifeld bis zu 150 m, in Gebäuden bis zu 20 m. Metallflächen oder dicke Wände können die Reichweite verringern.

Kann die Fernbedienung auch für andere Geräte verwendet werden?

Die Fernbedienung ist für die Steuerung von Schellenberg Funk-Lichtschaltern und kompatiblen Empfängern vorgesehen. Sie ist nicht für andere Geräte ohne Freigabe durch den Hersteller geeignet.

Was mache ich, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterie (Polung und Ladung). Stellen Sie sicher, dass die Fernbedienung mit dem Empfänger gekoppelt ist. Halten Sie die Fernbedienung näher an den Empfänger und vermeiden Sie Störquellen. Führen Sie gegebenenfalls einen Werksreset am Empfänger durch.

Ist die Fernbedienung wasserdicht?

Nein, die Schutzart ist IP20, daher nur für trockene Innenräume geeignet. Nicht in Wasser eintauchen oder mit nassem Tuch reinigen.

Kann ich die Fernbedienung mit einer Smart Home Zentrale verbinden?

Ja, die Fernbedienung kann mit der Schellenberg Smart Home Zentrale SH1 gekoppelt werden. Dazu nutzen Sie die Schellenberg Smart App und folgen den Anweisungen zur Kopplung.

Wie entsorge ich die Fernbedienung?

Entsorgen Sie die Fernbedienung nicht im Hausmüll. Bringen Sie sie zu einem Wertstoffhof oder einer Sammelstelle für Elektrogeräte. Die Batterie separat nach lokalen Vorschriften entsorgen.

BEDIENUNGSANLEITUNG 21002 Schellenberg

Sicherheit und Hinweise 4

CE-Kennzeichnung und EU-Konformität 9

Technische Daten 10

Benötigte Werkzeuge und Lieferumfang 12

Tastenerklärung und Legende Symbole 13

A Montage 14
B Funk-Lichtschalter Ein-/Ausschalten 18
C Funk-Lichtschalter mit Funk-Sender koppeln 19
D Werksreset 23
E Kopplung Smart Home-System 24

Urheberrechtlich geschützt, 2016, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch.

Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.

Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt die Garantie und jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Der Betrieb von defekten elektrischen Produkten ist gefährlich. Er kann zu Gefahren für Personen und zu Sachschäden führen. Ein Stromschlag oder Kurzschluss ist möglich.

Der unsachgemäße Gebrauch des Produktes stellt eine erhöhte Gefahr eines Stromschlags oder Kurzschlusses dar.

Das Produkt dient nicht zum Spannungsfreischalten. Das Produkt und der angeschlossene Verbraucher sind im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt.

■ Vor Arbeiten an dem Produkt oder dem angeschlossenen Verbraucher das Produkt und den Verbraucher vom Stromnetztrennen.
- Das Produkt nur an ordnungsgemäß installierte und nicht defekte Stromleitungen mit 230 Volt und 50 Hz anschließen.
- Treffen Sie Sicherheitsmaßnahmen gegen unbeabsichtigtes Einschalten des Produktes.
- Das Produkt nicht unsachgemäß öffnen oder verändern. Das Produkt nur vom Schellenberg Kunden-Service prüfen oder instandsetzen lassen.
- Ein defektes Produkt umgehend außer Betrieb setzen. Nicht Einbauen oder Verwenden.
- Kinder oder Personen, die aufgrund mangelnder physischer, psychischer oder sensorischer Eigenschaften nicht in der Lage sind, das Produkt sicher und umsichtig zu bedienen,

dürfen das Produkt nicht benutzen oder montieren. Kinder dürfen nicht mit dem Produkt spielen. Das Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Das Produkt vor der Reinigung vom Stromnetz trennen. Nicht in Wasser eintauchen oder mit nassem Tuch reinigen.
- Das Produkt und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern, es besteht Verletzungs- oder Erstickungsgefahr.
- Das Produkt nur in einen frei zugänglichen und freischaltbaren Stromanschluss anschließen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

■ Das Produkt ist ausschließlich zum Anschluss und zur Steuerung von elektrischen Verbrauchern bis zur angegeben Gesamtleistung ausgelegt (Geräte zur Beleuchtung).

• Nur Verbraucher an das Produkt anschließen, die unbeaufsichtigt betrieben werden können.
• Das Produkt nur in trockenen Innenräumen verwenden (Schutzart IP20).
• Der Betrieb von Funkanlagen in der Nähe von Geräten mit magnetischer Strahlung oder metallischen Flächen beeinträchtigt die störungsfreie Funktion.
  ■ Bauliche Gegebenheiten beeinträchtigen die Reichweite und Funktion der Funkanlage.
  ■ Die Funkanlage darf nicht in Bereichen mit hohem Risiko der Störung Dritter (z.B. Krankenhäuser, Flughäfen oder ähnlichen Einrichtungen) betrieben werden.
• Es besteht kein Schutz vor Störungen durch andere ordnungsgemäß aufgebaute und betriebene Funkanlagen. Insbesondere durch ordnungsgemäße Anlagen, die im gleichen Frequenzbereich arbeiten.
• Das Produkt nur mit Verbrauchern betreiben, die bei einer Funktionsstörung der Sender oder Empfänger keine Gefahr für Personen oder Sachen darstellt.
• Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
  ■ Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die

Alfred Schellenberg GmbH nicht. Nicht sachgemäße Verwendung und als ausgenommen von der Garantie gelten:

– Fehlerhafter Einbau des Produkts.
— Eine Nichtbeachtung der Bedienungs- und Einbauan leitung.
- Unsachgemäße Bedienung, Verwendung oder Beanspruchung.
- Äußere Einwirkungen, die zur Beschädigung des Produktes führen (z.B. Stöße, Schläge).
– Reparaturen und Veränderungen durch Dritte.
- Verwendung von ungeeignetem Zubehör.
– Schäden durch Überspannung, wie z.B. Blitzschlag.
- Funktionsstörung durch Überlagerung der Funkfrequenz und andere Funkstörung.

FUNKTIONSBESCHREIBUNG

■ Das Produkt dient zur Nachrüstung von Leuchten auf Funksteuerung.
■ Zur Ansteuerung des Produktes sind nur vom Hersteller dafür zugelassene Funk-Sender geeignet.
■ Zur Ansteuerung des Produktes sind der Schellenberg 1-Kanal Funk-Handsender und 5-Kanal Funk-Handsender, die

Zeitschaltuhr, die Funk-Zeitschaltuhr PREMIUM und die Smart Home-Zentrale SH1 geeignet.

- Koppeln des Produktes mit bis zu 5 Schellenberg Funk-Sendern möglich.

CE-KENNZEICHNUNG UND EU-KONFORMITÄT

Das Produkt erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechende EU-Konformitätserklärung liegt dem Produkt bei oder kann bei unserem Kundenservice angefordert werden.

E-Mailadresse: [e-mail]

1999/5/EG (R&TTE)

2014/35/EU (NSR)

2014/30/EU (EMV)

Das Produkt nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden. Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien: Werfen Sie Akkus oder Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus und Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

TECHNISCHE DATEN

Versorgungsspannung 230 V AC / 50 Hz

Schaltstrom max. 2,6 A ohmsche Last

Schaltleistung max. 600 Watt

TECHNISCHE DATEN

SchaltleistungGlühfadenlampe	max. 60 Watt
SchaltleistungEnergiesparlampe	max. 120 Watt
SchaltleistungLeuchte mit Trafo	max. 120 VA (primär)
QuerschnittStromkabel	1,5 mm2
Standby Verbrauch ≤ 0,5 Watt
Schutzart IP 20, nur für trockeneInnenräume
Funk-Frequenz 868,4 MHz
Reichweite Freifeld max. 150 m
Reichweite im Gebäude max. 20 m
Umgebungstemperatur 0° - 50° Celsius

Tastenerklärung und Legende Symbole

Lampe leuchtet Lampe ist aus

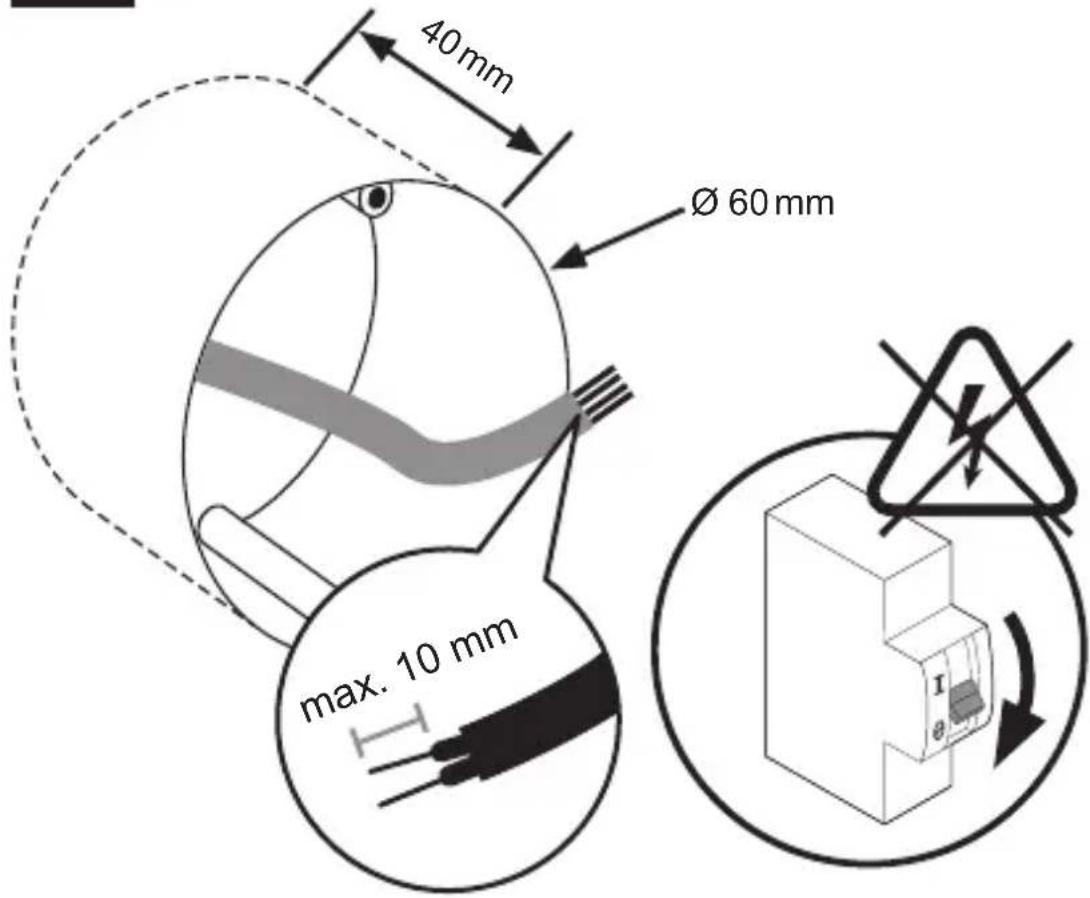

A Montage

1.

1.

1.

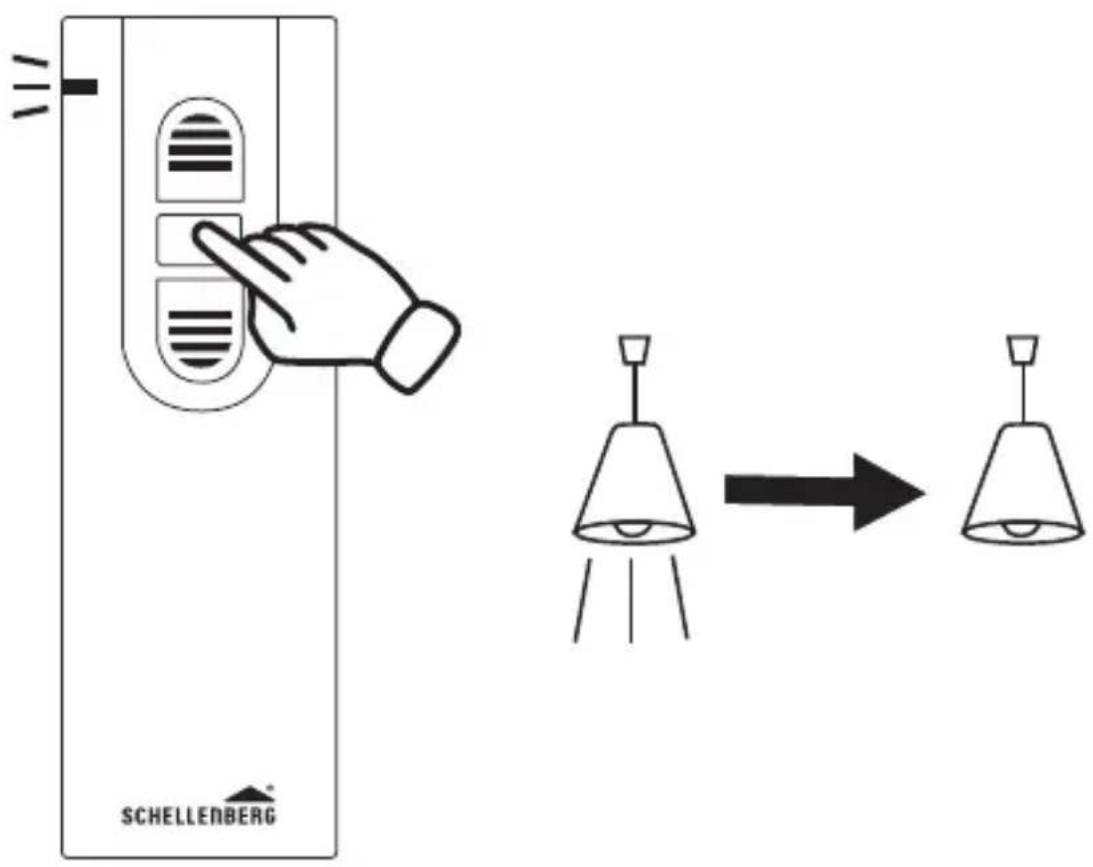

B Funk-Lichtschalter Ein- / Ausschalten

6.

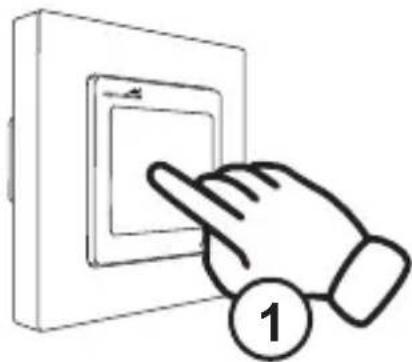

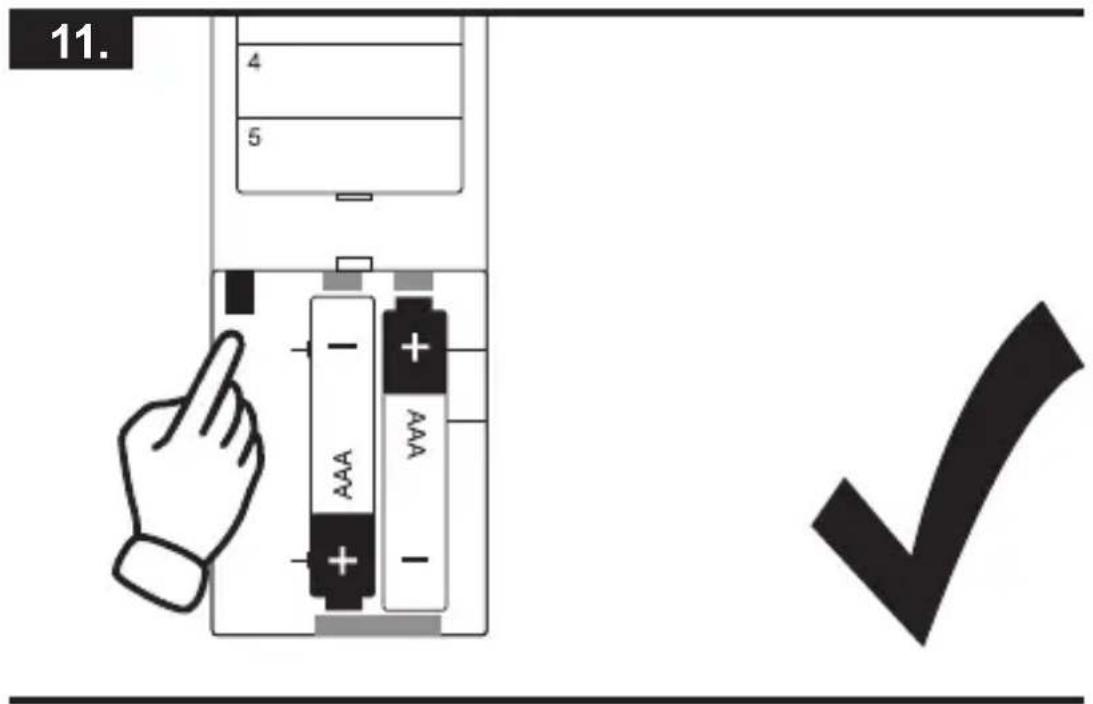

C Funk-Lichtschalter mit Funk-Sender koppeln

1. DE


1.

Wie weitere Funk-Sender gekoppelt oder Funk-Sender-Kopplungen entfernt werden, kann der Montageanleitung des jeweiligen Funk-Senders entnommen werden.

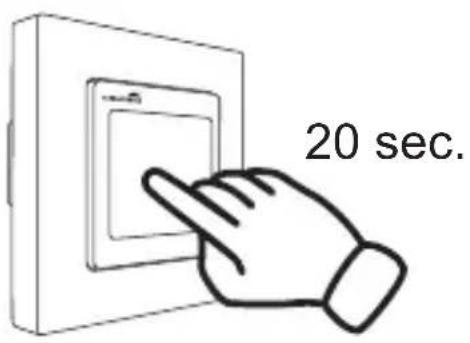

D Werksreset

12.

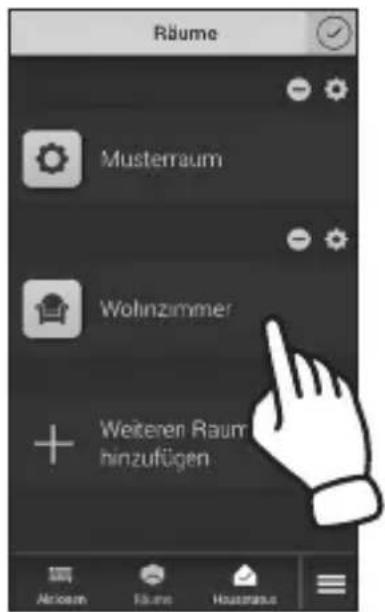

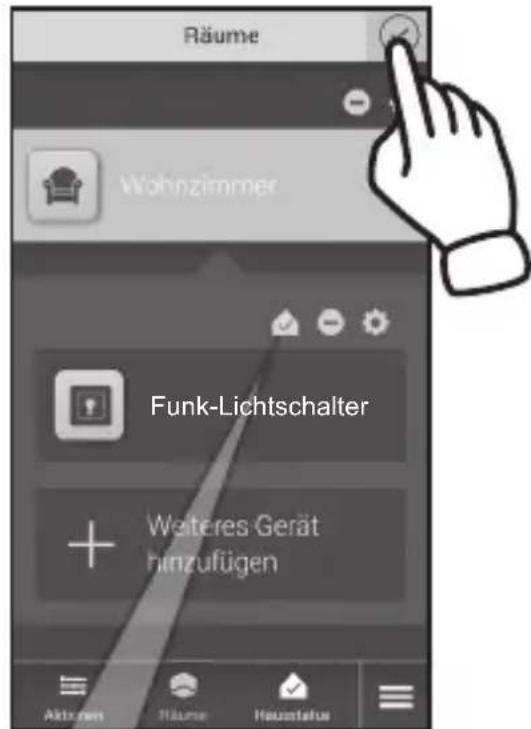

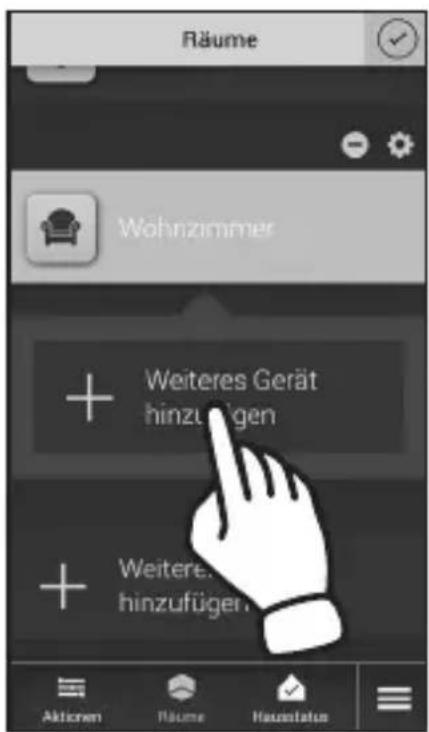

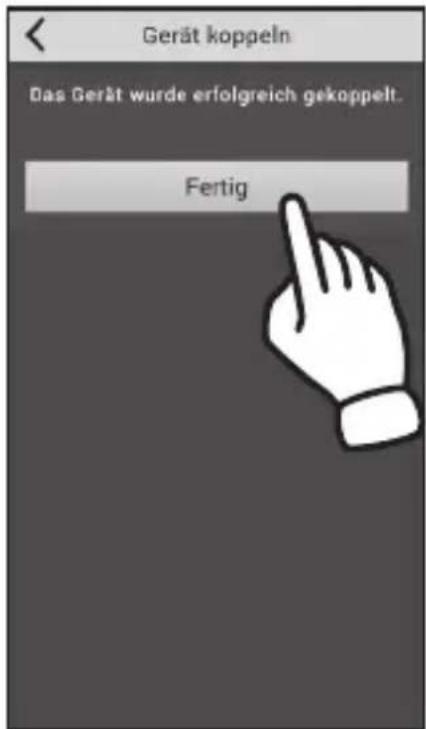

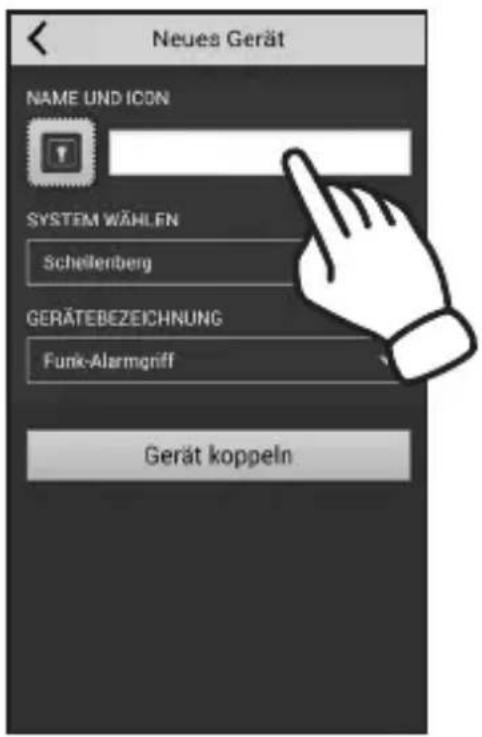

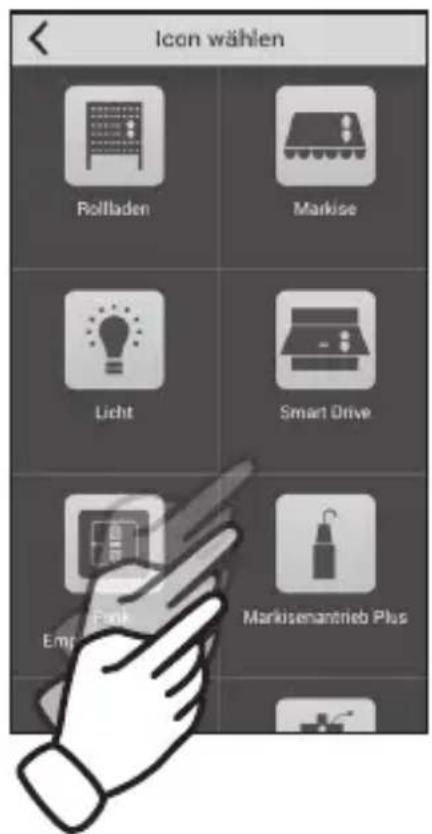

D Kopplung Smart Home-System

Koppeln Sie das Produkt mit der Smart Home-Zentrale SH1 über die Schellenberg Smart App.

Nur ein App-Benutzer mit Administrationsrechten darf Einstellungen in der App vornehmen.

1.

1.

herunter scrollen

1.

19.

21.

22.

BEISPIEL: DIREKTE KOPPLUNG

23.

1.

25.

27.

Hier können Sie das gekoppelte Gerät für den Hausstatus konfigurieren.

1.

Weitere Informationen und Einstellungen zu den Schellenberg Smart Home-Produkten und der Schellenberg Smart App erhalten Sie unter: www.schellenberg.de/smart-home.html
