60853 - Fernbedienung Schellenberg - Kostenlose Bedienungsanleitung

Marke	Schellenberg
Modell	60853
Produkttyp	Fernbedienung (tragbarer Sender)
Funkfrequenz	433,92 MHz
Max. Sendeleistung	10 dBm / 10 mW
Stromversorgung	Alkalibatterie 23 A, 12 V DC
Schutzart	IP 20 (nur für trockene Räume)
Umgebungstemperatur	-10°C bis +55°C
Reichweite	20 m (kann je nach Umgebung variieren)
Anzahl Kanäle	4 Kanäle (DRIVE)
Lieferumfang	Tragbarer Sender, Batterie, Bedienungsanleitung
Hauptfunktionen	Fernbedienung von Garagentoren, Rollläden usw.
Sicherheit	Sicherheitshinweise, vor Eingriffen spannungsfrei schalten, außerhalb der Reichweite von Kindern
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; Batterie durch eine identische 23 A ersetzen
Ersatzteile und Reparierbarkeit	Batterie 23 A im Handel erhältlich; Reparatur nicht vorgesehen
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar (188 Seiten)

Häufig gestellte Fragen - 60853 Schellenberg

Wie lege ich die Batterie in die Schellenberg Fernbedienung 60853 ein?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Legen Sie eine Alkalibatterie 23 A unter Beachtung der Polarität (+/-) ein. Schließen Sie den Deckel.

Welche Batterie wird für das Modell 60853 verwendet?

Verwenden Sie ausschließlich eine Alkalibatterie vom Typ 23 A (12 V). Laden Sie die Batterie nicht auf.

Wie programmiere ich die Fernbedienung für ein Garagentor?

Siehe Kapitel A der Anleitung. Das Verfahren hängt vom Empfänger ab. Drücken Sie in der Regel die Lerntaste am Empfänger und dann die gewünschte Taste an der Fernbedienung.

Wie groß ist die Reichweite der Fernbedienung?

Die Reichweite beträgt im Freifeld etwa 20 Meter. Sie kann durch metallische Hindernisse oder Störquellen verringert werden.

Ist die Fernbedienung mit allen Schellenberg-Empfängern kompatibel?

Diese 4-Kanal-Fernbedienung (DRIVE) ist mit zugelassenen Schellenberg-Empfängern kompatibel. Überprüfen Sie die Kompatibilität in der Dokumentation Ihres Empfängers.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie die Batterie: Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Fernbedienung in Reichweite des Empfängers ist. Halten Sie sie von elektromagnetischen Störquellen fern.

Ist die Fernbedienung wasserdicht?

Nein, die Schutzart ist IP 20. Sie darf nur in trockenen Räumen und vor Feuchtigkeit geschützt verwendet werden.

Kann die Fernbedienung für mehrere Tore verwendet werden?

Ja, dank ihrer 4 Kanäle kann sie bis zu 4 verschiedene Empfänger steuern (z.B. Garagentor, Tor, Rollladen).

Wie ersetze ich die verbrauchte Batterie?

Öffnen Sie das Fach, entfernen Sie die alte Batterie und legen Sie eine neue 23 A ein. Beachten Sie die Polarität. Entsorgen Sie die verbrauchte Batterie gemäß den örtlichen Vorschriften.

Wo kann ich die vollständige Anleitung für die Fernbedienung 60853 herunterladen?

Die Anleitung ist kostenlos als PDF auf Seiten wie notice-facile.com oder auf der offiziellen Schellenberg-Website (Rubrik Service) erhältlich.

BEDIENUNGSANLEITUNG 60853 Schellenberg

Sicherheit und Hinweise 8

Sicherheitshinweise.... 8

Sicherheitshinweise zur Batterie.... 9

EU-Konformitätserklärung 10

Bestimmungsgemäße Verwendung 11

Technische Daten 12

Lieferumfang 175

A Handsender anlernen 176

Urheberrechtlich geschützt, 2020, Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

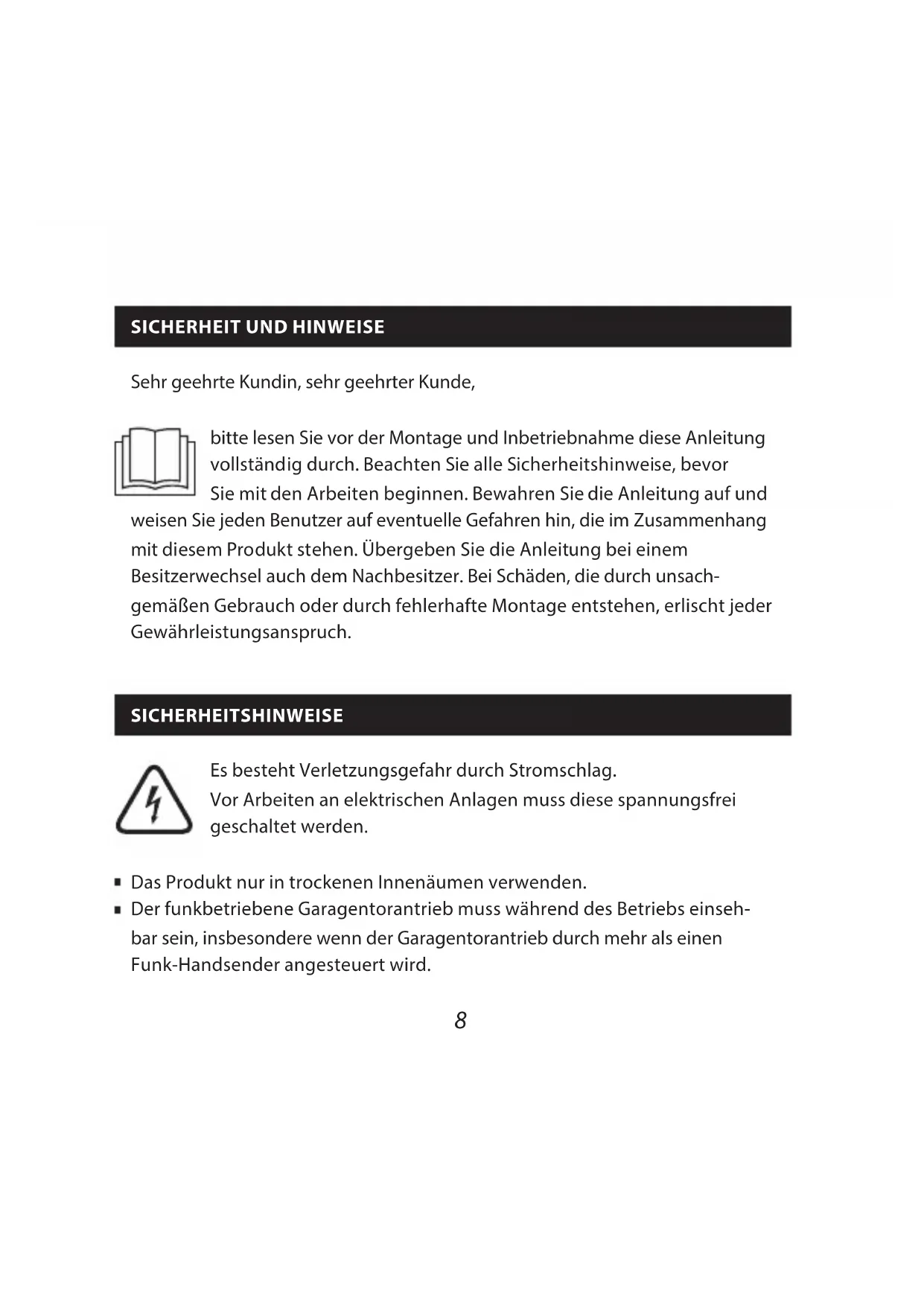

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Es besteht Verletzungsgefahr durch Stromschlag.

Vor Arbeiten an elektrischen Anlagen muss diese spannungsfrei geschaltet werden.

• Das Produkt nur in trockenen Innenäumen verwenden.

• Der funkbetriebene Garagentorantrieb muss während des Betriebs einsehbar sein, insbesondere wenn der Garagentorantrieb durch mehr als einen Funk-Handsender angesteuert wird.

• Halten Sie Personen aus dem Fahrbereich des Garagentors fern. Es besteht Verletzungsgefahr.

• Das Produkt ist kein Spielzeug, halten Sie Kinder davon fern.
• Es besteht Verletzungs- und Erstickungsgefahr durch Kleinteile des Produktes und der Verpackung.
  ■ Batterien nur durch den gleichen Typ ersetzen (Typ 23 A).
• Kinder oder Personen, die aufgrund mangelnder physischer, psychischer oder sensorischer Eigenschaften nicht in der Lage sind, das Produkt sicher und umsichtig zu bedienen, dürfen das Produkt nicht benutzen oder montieren. Kinder dürfen nicht mit dem Produkt spielen. Das Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

SICHERHEITSHINWEISE ZUR BATTERIE

• Auf die Markierungen der Pole Plus (+) und Minus (-) achten und sicherstellen, dass die Batterien korrekt in das Produkt eingelegt werden.
• Nur Batterien verwenden, die für das Produkt geeignet sind.

- Verbrauchte Batterien unverzüglich entfernen und gem. der örtlichen Entsorgungsvorschriften der Wiederverwertung zuführen. Pol Plus (+) abkleben.

WARNUNG! Batterien außer Reichweite von Kindern und Haustieren halten. Das Verschlucken einer Batterie kann lebensbedrohliche Folgen haben. Nötigenfalls sofort einen Arzt aufsuchen. Auch bei Verdacht auf Verschlucken.

■ Batterie auf keinen Fall aufladen.
- Batterien dürfen nicht deformiert, beschädigt, zerlegt, geöffnet oder kurzgeschlossen werden.
- Batterien dürfen weder Hitze noch Feuer oder jeglicher Art von Flüssigkeit ausgesetzt werden.
- Falls die Batterie undicht sein sollte, darauf achten, dass die Flüssigkeit nicht mit der Haut oder den Augen in Kontakt kommt. Bei Kontakt der Flüssigkeit mit viel Wasser ausspülen und einen Arzt aufsuchen.

EU-KONFORMITÄTSERKLÄRUNG

Der Handsender (Art. Nr. 60853) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center).

Funkanlagenrichtlinie, (RED) 2014/53/EU

RoHS-Richtlinie 2011/65/EU

Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer anderen Sammelstelle für elektrischen Hausmüll abgegeben werden.

Akkus/Batterien: Werfen Sie Akkus oder Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus und Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Das Produkt mit Geräten verbinden, die vom Hersteller dafür zugelassen sind.
• Eine andere oder darüber hinausgehende Verwendung des Produktes gilt als nicht bestimmungsgemäß.
• Das Produkt darf nicht in Bereichen mit hohem Risiko der Störung Dritter (z.B. Krankenhäuser, Flughäfen oder ähnlichen Einrichtungen) betrieben werden.
• Es besteht kein Schutz vor Störungen durch andere ordnungsgemäß aufgebaute und betriebene Funkanlagen, insbesondere durch solche, die im gleichen Frequenzbereich arbeiten.

• Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.

• Der Betrieb des Produktes in der Nähe von Geräten mit magnetischer Strahlung oder metallischen Flächen beeinträchtigt die störungsfreie Funktion.
  ■ Die Reichweite des Produktes ist durch europäische Verordnungen und Richtlinien des Gesetzgebers begrenzt.

TECHNISCHE DATEN
Art.-Nr. 60853
Modell / Art Handsender DRIVE 4-Kanal
Funk Frequenz 433,92 MHz
Sendeleistung max 10 dBm / 10 mW
Spannungsversorgung 12 V DC
Batterietyp 23 A (Alkaline Batterie)
Schutzart IP 20. Nur für trockene Innenräume.
Umgebungstemperatur -10° bis +55°C
Reichweite* 20 m

* Die Funkreichweite kann von baulichen Gegebenheiten beeinflusst werden. Platzieren Sie das Produkt bitte nicht in der Nähe von Störquellen wie große metallische Gegenstände, Elektogeräte mit Metallgehäuse o.ä.

TABLE OF CONTENTS

Technische gegevens 30

Leveromvang.... 175

GEBRUIK VOLGENS DE VOORSCHRIFTEN

Sicherheitshinweise zur Batterie.... 39

Sehr geehrte Kundin, sehr geehrter Kunde,

pred montažo in zagonom preberite skrbno in v celoti ta navodila.

Radiodirektiv RED 2014/53/EU

RoHS-direktiv: 2011/65/EU

Skal ikke kastes som vanlig husholdningsavfall! Produktet kan resirkuleres og leveres til en miljøstasjon eller et deponi for elektrisk og elektronisk avfall.

Batterier: Kast ikke batterier i husholdningsavfall, i ovnen eller i vann. Batterier skal samles inn, resirkuleres eller kasseres på miljøvennlig måte.

RETT BRUK

Mo-Fr: 7.30 Uhr-21.00 Uhr

Sa: 8.00 Uhr-14.00 Uhr

Tel. [phone] - 444

Fax [phone] - 398

Alfred Schellenberg GmbH

An den Weiden 31

57078 Siegen

[e-mail]

www.schellenberg.de
