60853 - Kaukosäädin Schellenberg - Ilmainen käyttöohje ja opas

Merkki	Schellenberg
Malli	60853
Tuotetyyppi	Kauko-ohjain (kannettava lähetin)
Radiotaajuus	433,92 MHz
Lähetysteho max.	10 dBm / 10 mW
Virtalähde	Alkaliparisto 23 A, 12 V DC
Suojausluokka	IP 20 (vain kuiviin tiloihin)
Ympäristön lämpötila	-10°C - +55°C
Kantama	20 m (voi vaihdella ympäristön mukaan)
Kanavien lukumäärä	4 kanavaa (DRIVE)
Toimituksen sisältö	Kannettava lähetin, paristo, käyttöohje
Päätoiminnot	Autotallin ovien, rullaverhojen jne. kaukosäädin
Turvallisuus	Turvallisuusohjeet, irrota virta ennen toimenpiteitä, pidä poissa lasten ulottuvilta
Huolto ja puhdistus	Puhdista kuivalla liinalla; vaihda paristo samanlaiseen 23 A -paristoon
Varaosat ja korjattavuus	23 A -paristo saatavilla kaupoista; korjausta ei ole suunniteltu
Yleiset tiedot	Käyttöohje saatavilla useilla kielillä (188 sivua)

Usein kysytyt kysymykset - 60853 Schellenberg

Kuinka paristo asetetaan Schellenberg 60853 -kauko-ohjaimeen?

Avaa paristolokero kauko-ohjaimen takana. Aseta alkaliparisto 23 A napaisuuden (+/-) mukaisesti. Sulje kansi.

Mitä paristoa käytetään mallissa 60853?

Käytä yksinomaan alkaliparistoa tyyppiä 23 A (12 V). Älä lataa paristoa.

Kuinka kauko-ohjain ohjelmoidaan autotallin ovelle?

Katso käyttöohjeen lukua A. Menettely riippuu vastaanottimesta. Yleensä paina vastaanottimen oppimispainiketta ja sitten haluttua kauko-ohjaimen painiketta.

Mikä on kauko-ohjaimen kantama?

Kantama on noin 20 metriä vapaassa kentässä. Se voi pienentyä metalliestelden tai häiriölähteiden takia.

Onko kauko-ohjain yhteensopiva kaikkien Schellenberg-vastaanottimien kanssa?

Tämä 4-kanavainen (DRIVE) kauko-ohjain on yhteensopiva hyväksyttyjen Schellenberg-vastaanottimien kanssa. Tarkista yhteensopivuus vastaanottimen dokumentaatiosta.

Mitä tehdä, jos kauko-ohjain ei enää toimi?

Tarkista paristo: vaihda se tarvittaessa. Varmista, että kauko-ohjain on vastaanottimen kantaman sisällä. Siirrä se pois sähkömagneettisten häiriöiden lähteistä.

Onko kauko-ohjain vesitiivis?

Ei, suojausluokka on IP 20. Sitä tulisi käyttää vain kuivissa tiloissa ja suojassa kosteudelta.

Voiko kauko-ohjainta käyttää useille oville?

Kyllä, sen 4 kanavan ansiosta se voi ohjata jopa 4 eri vastaanotinta (esim. autotallin ovi, portti, rullaverho).

Kuinka vanha paristo vaihdetaan?

Avaa lokero, poista vanha paristo ja aseta uusi 23 A -paristo. Noudata napaisuutta. Hävitä käytetty paristo paikallisten sääntöjen mukaisesti.

Mistä ladata kauko-ohjaimen 60853 täydellinen käyttöohje?

Käyttöohje on saatavilla ilmaiseksi PDF-muodossa sivustoilla kuten notice-facile.com tai Schellenbergin virallisilla verkkosivuilla (osio Service).

KÄYTTÖOHJE 60853 Schellenberg

Turvallisuus ja ohjeita 158

Turvallisuusohjeet.... 158

Akun/pariston turvallisuusohjeet 159

CE-vakuutus ja vaatimustenmukaisuus 160

Määräystenmukainen käyttö 161

Tekniset tiedot.... 162

Toimituksen sisältö.... 175

A Käsilähettimen opetus 176

A1 Drive Action 176

A2 Smart Drive SD10/SD14 / SD10 Premium/SD14 Premium Drive 600U/800U / Action 555 / Action .... 178

A3 Drive B / P / S / ECO.... 179

A4 TWIN 2000 / 3000 180

A5 TWIN 300 181

A6 SLIDE 400....183

Suojattu tekijänoikeuksilla, 2020, Alfred Schellenberg GmbH – kaikki oikeudet pidätetään. Kaikki tekijänoikeuksin kielletty käyttö, erityisesti jäljentäminen, kääntäminen, käsitteleminen tai sisältöjen luovuttaminen tietokantoihin tai muihin sähköisiin aineistoihin ja järjestelmiin, on kielletty.

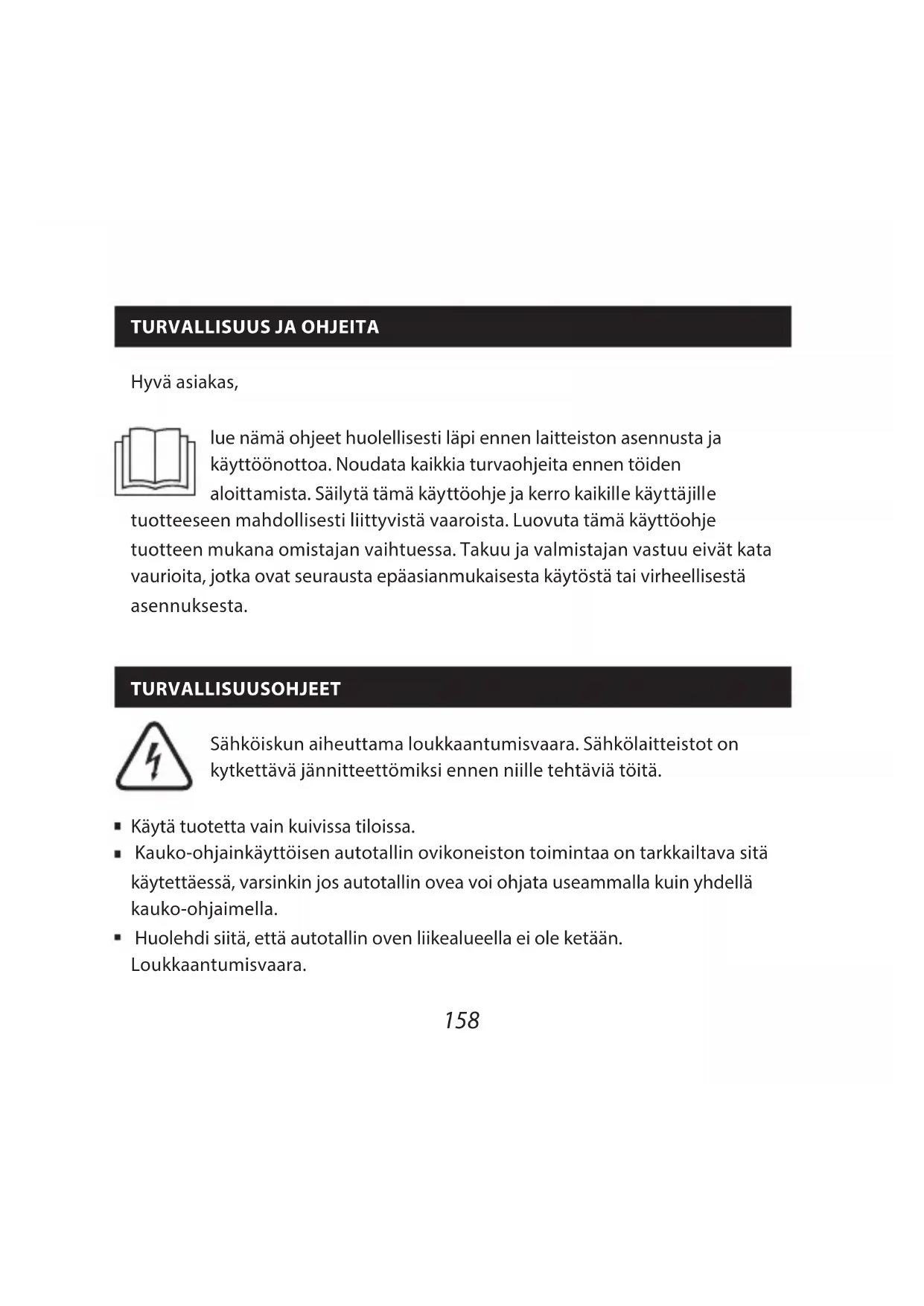

TURVALLISUUS JA OHJEITA

Hyvä asiakas,

lue nämä ohjeet huolellisesti läpi ennen laitteiston asennusta ja käyttöönottoa. Noudata kaikkia turvaohjeita ennen töiden aloittamista. Säilytä tämä käyttöohje ja kerro kaikille käyttäjille tuotteeseen mahdollisesti liittyvistä vaaroista. Luovuta tämä käyttöohje tuotteen mukana omistajan vaihtuessa. Takuu ja valmistajan vastuu eivät kata vaurioita, jotka ovat seurausta epääasianmukaisesta käytöstä tai virheellisestä asennuksesta.

TURVALLISUUSOHJEET

Sähköiskun aiheuttama loukkaantumisvaara. Sähkölaitteistot on kytkettävä jännitteettömiksi ennen niille tehtäviä töitä.

• Käytä tuotetta vain kuivissa tiloissa.
• Kauko-ohjainkäyttöisen autotallin ovikoneiston toimintaa on tarkkailtava sitä käytettäessä, varsinkin jos autotallin ovea voi ohjata useammalla kuin yhdellä kauko-ohjaimella.

• Huolehdi siitä, että autotallin oven liikealueella ei ole ketään. Loukkaantumisvaara.

• Käytä saman tyypin paristoja, 23 A.

• Tämä laite ei ole leikkikalu. Pidä lapset siitä loitolla.
• Pienet laitteen ja pakkauksen osat voivat aiheuttaa loukkaantumis- ja tukehtumisriskin.
• Tuotteen käyttö ja asentaminen on kielletty lapsilta ja sellaisilta henkilöiltä, jotka fyysisen, psyykkisen tai aisteihin liittyvän haitan vuoksi eivät ole kykeneviä käyttämään tuotetta turvallisesti ja harkiten. Yli 8-vuotiaat
  lapset ja alentuneen fyysisen, sensorisen tai henkisen toimintakyvyn omaavat henkilöt tai henkilöt, joiden kokemus ja taidot ovat puutteellisia, saavat käyttää laitetta, jos heitä valvotaan tai jos heitä on opastettu
  laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat.
  Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

AKUN/PARISTON TURVALLISUUSOHJEET

• Ota huomioon napojen plus (+) ja miinus (-) merkinnät ja varmista, että akut/paristot asetetaan latauslaitteeseen ja/tai tuotteeseen oikein.
• Käytä vain kulloinkin käytettävälle tuotteelle soveltuvia akkuja/paristoja.
• Käytetyt akut/paristot on vietävä paikallisten jätehuoltomääräysten mukaisesti kierrätyspisteeseen. Liimaa plusnavan (+) päälle tarra.

HUOMIO! Akut/paristot tulee säilyttää lasten ja lemmikkien ulottumattomissa. Akun/pariston nielaiseminen voi aiheuttaa hengenvaaran. Silloin on välittömästi otettava yhteyttä lääkäriin. Myös silloin, jos on olemassa epäilys akun/pariston nielaisemisesta.

• Sellaisia akkuja/paristoja, joita ei ole tarkoitettu ladattaviksi, ei saa koskaan ladata.
• Akut/paristot eivät saa muuttaa muotoaan tai vaurioitua eikä niitä saa purkaa, avata tai oikosulkea.
• Akut/paristot eivät saa altistua lämmölle, tulelle tai minkäänlaisille nesteille.
• Mikäli akku/paristo vuotaa, varmista, ettei neste pääse kosketukseen ihon tai silmien kanssa. Mikäli akun/pariston neste joutuu kosketuksiin ihmisten kanssa, neste on huuhdeltava pois välittömästi runsaalla vedellä ja on otettava yhteyttä lääkäriin.

CE-VAKUUTUS JA VAATIMUSTENMUKAISUUS

Kauko-ohjain (Tuotenro 60853) on eurooppalaisten ja kansallisten määräysten mukainen. Yhdenmukaisuus on osoitettu. EU-vaatimustenmukaisuusvakuutus on luettavissa kokonaisuudessaan osoitteessa http://www.schellenberg.de (latauskeskuksen valikkokohta Service).

Radiolaitedirektiivi RED 2014/53/EU

RoHS-direktiivi 2011/65/EU

Älä hävitä talousjätteen mukana! Tuote voidaan kierrättää ja toimittaa kierrätyskeskukseen tai sähköromun keräyspisteeseen.

Akut/paristot: Älä heitä akkuja/paristoja kotitalousjätteiden sekaan, tuleen tai veteen. Akut/paristot tulee kerätä talteen, kierrättää tai hävittää ympäristöystä- vällisellä tavalla.

MÄÄRÄYSTENMUKAINEN KÄYTTÖ

• Yhdistä radiokäsilähetin vain laitteisiin, joiden käytön valmistaja on sallinut.
• Kaikkea muuta ja edellä mainittua pidemmälle ulottuvaa radiokäsilähettimen käyttöä pidetään määräystenvastaisena.
• Radiokäsilähetintä ei saa käyttää suuren riskin alueilla tai alueilla, joissa on muiden aiheuttamia häiriöitä (esim. sairaaloissa, lentokentillä tai vastaavissa paikoissa).

• Laitetta ei ole suojattu muiden määräysten mukaisesti rakennettujen tai käytettyjen radiolaitteistojen aiheuttamilta häiriöitä, erityisesti sellaisilta, jotka toimivat samalla taajuusalueella.
  ■ Alfred Schellenberg GmbH ei vastaa määräystenvastaisesta käytöstä johtuvista välillisistä vahingoista, esinevaurioista eikä henkilövahingoista.

• Radiokäsilähettimen käyttö magneettista säteilyä tai metallisia pintoja omaavien laitteiden lähistöllä heikentää häiriötöntä toimintaa.

• Radiokäsilähettimen kantomatkaa on rajoitettu eurooppalaisilla säädöksillä ja direktiiveillä.

TEKNISET TIEDOT
Tuotenro 60853
Malli/tyyppi Käsilähetin DRIVE 4-kanavainen
Radiotaajuus 433,92 MHz
Lähetysteho enint. 10 dBm / 10 mW
Jännitteensyöttö 12 V DC
Paristotyyppi 23 A (alkaliparisto)
Kotelointiluokka IP 20. Vain kuiviin sisätiloihin.
Ympäristönlämpötila -10...+55 °C
Ulottuvuus* 20 m

* Rakenteelliset olosuhteet voivat vaikuttaa radiokantamaan. Älä sijoita tuotetta häiriölähteiden, kuten suurten metalliesineiden tai metallikotelolla varustettujen sähkölaitteiden läheisyyteen.
