60853 - Controle remoto Schellenberg - Manual de utilização gratuito

Marca	Schellenberg
Modelo	60853
Tipo de produto	Controle remoto (transmissor portátil)
Frequência de rádio	433,92 MHz
Potência máxima de transmissão	10 dBm / 10 mW
Alimentação	Pilha alcalina 23 A, 12 V DC
Índice de proteção	IP 20 (apenas para locais secos)
Temperatura ambiente	-10°C a +55°C
Alcance	20 m (pode variar conforme o ambiente)
Número de canais	4 canais (DRIVE)
Conteúdo da entrega	Transmissor portátil, pilha, manual de instruções
Funções principais	Controle remoto de portas de garagem, persianas, etc.
Segurança	Instruções de segurança, desligar antes da intervenção, fora do alcance de crianças
Manutenção e limpeza	Limpar com um pano seco; substituir a pilha por uma pilha 23 A idêntica
Peças sobressalentes e reparabilidade	Pilha 23 A disponível no comércio; reparação não prevista
Informações gerais	Manual disponível em vários idiomas (188 páginas)

Perguntas frequentes - 60853 Schellenberg

Como inserir a pilha no controle remoto Schellenberg 60853?

Abra o compartimento da pilha na parte traseira do controle remoto. Insira uma pilha alcalina 23 A respeitando a polaridade (+/-). Feche a tampa.

Qual pilha usar para o modelo 60853?

Use exclusivamente uma pilha alcalina do tipo 23 A (12 V). Não recarregue a pilha.

Como programar o controle remoto para uma porta de garagem?

Consulte o capítulo A do manual. O procedimento depende do receptor. Geralmente, pressione o botão de aprendizado do receptor e depois a tecla desejada no controle remoto.

Qual é o alcance do controle remoto?

O alcance é de aproximadamente 20 metros em campo aberto. Pode ser reduzido por obstáculos metálicos ou fontes de interferência.

O controle remoto é compatível com todos os receptores Schellenberg?

Este controle remoto de 4 canais (DRIVE) é compatível com receptores Schellenberg homologados. Verifique a compatibilidade na documentação do seu receptor.

O que fazer se o controle remoto não funcionar mais?

Verifique a pilha: substitua-a se necessário. Certifique-se de que o controle remoto está ao alcance do receptor. Afaste-o de fontes de interferência eletromagnética.

O controle remoto é à prova d'água?

Não, o índice de proteção é IP 20. Deve ser usado apenas em locais secos e protegido da umidade.

Pode-se usar o controle remoto para várias portas?

Sim, graças aos seus 4 canais, pode controlar até 4 receptores diferentes (por exemplo, porta de garagem, portão, persiana).

Como substituir a pilha usada?

Abra o compartimento, remova a pilha antiga e insira uma nova pilha 23 A. Respeite a polaridade. Descarte a pilha usada de acordo com as regras locais.

Onde baixar o manual completo do controle remoto 60853?

O manual está disponível gratuitamente em PDF em sites como notice-facile.com ou no site oficial da Schellenberg (seção Serviço).

MANUAL DE UTILIZADOR 60853 Schellenberg

Instruções de segurança.... 50

Instruções de segurança.... 50

Indicações de segurança relativas à pilha 51

Declaração CE e conformidade 52

Uso de acordo com a finalidade 53

Dados técnicos.... 54

Material fornecido.... 175

A Programar o emissor manual.... 176

Protegido por direitos de autor, 2020, Alfred Schellenberg GmbH – todos os direitos reservados. Está proibida qualquer utilização não permitida por direitos de autor, especialmente no que se refere à reprodução, tradução, tratamento ou transmissão de conteúdos para bases de dados ou outros meios e sistemas eletrónicos.

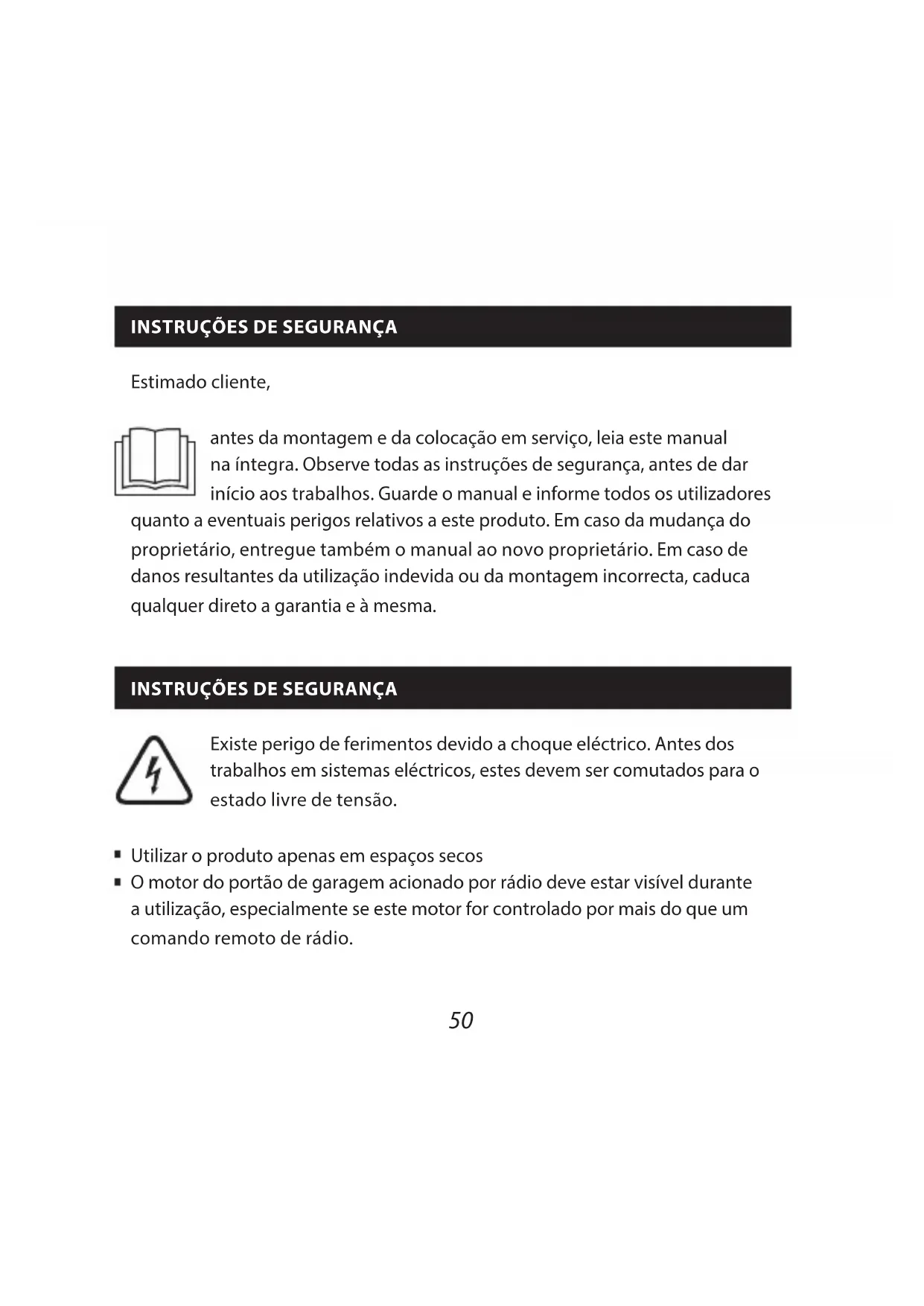

INSTRUÇÕES DE SEGURANÇA

Estimado cliente,

antes da montagem e da colocação em serviço, leia este manual na íntegra. Observe todas as instruções de segurança, antes de dar início aos trabalhos. Guarde o manual e informe todos os utilizadores quanto a eventuais perigos relativos a este produto. Em caso da mudança do proprietário, entregue também o manual ao novo proprietário. Em caso de danos resultantes da utilização indevida ou da montagem incorrecta, caduca qualquer direto a garantia e à mesma.

INSTRUÇÕES DE SEGURANÇA

Existe perigo de ferimentos devido a choque eléctrico. Antes dos trabalhos em sistemas eléctricos, estes devem ser comutados para o estado livre de tensão.

• Utilizar o produto apenas em espaços secos

• O motor do portão de garagem acionado por rádio deve estar visível durante a utilização, especialmente se este motor for controlado por mais do que um comando remoto de rádio.

• Mantenha as pessoas afastadas da área de deslocação do portão de garagem. Existe perigo de ferimentos.

• Este produto não é nenhum brinquedo, mantenha as crianças afastadas.
• Existem riscos de lesões e de asfixia devido às pequenas peças do produto e da embalagem.
  ■ Substituir as baterias apenas por baterias do mesmo tipo, 23 A.
• Crianças e pessoas que, devido à falta de propriedades físicas, mentais ou sensoriais não estão habilitadas a operar o produto de forma segura e prudente, não devem utilizar ou montar o produto. O produto pode ser utilizado por crianças a partir dos 8 anos, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de conhecimentos ou experiência, quando supervisionadas ou informadas relativamente à utilização segura do aparelho e que entendam os perigos daí resultantes. A limpeza e a manutenção por parte do utilizador não devem ser efectuados por crianças sem supervisão.

INDICAÇÕES DE SEGURANÇA RELATIVAS À PILHA

• Tenha em atenção as marcas dos polos positivo (+) e negativo (-) e certifique-se de que as pilhas são inseridas corretamente no carregador ou no produto.
• Utilize exclusivamente pilhas adequadas para o produto em questão.
• As pilhas usadas têm de ser reencaminhadas para a reciclagem de acordo com as disposições de eliminação locais. Tape o polo positivo (+) com uma película adesiva.

ATENÇÃO! Guardar as pilhas fora do alcance das crianças e animais domésticos. A ingestão de uma pilha pode ter consequências fatais. Se necessário, consultar um médico de imediato. Inclusivamente se existir a suspeita de ingestão.

• Nunca recarregue pilhas que não são adequadas para tal.
• As pilhas não podem ser deformadas, danificadas, desmontadas, abertas ou colocadas em curto-circuito.
• As pilhas não podem ser submetidas ao calor, ao fogo ou a qualquer tipo de líquido.
• Se a pilha apresentar fugas, assegure-se de que o líquido não entra em contacto com a pele nem com os olhos. Em caso de contacto com o líquido, lavar com água em abundância e consultar um médico.

DECLARAÇÃO CE E CONFORMIDADE

O comando manual (Art. n.º 67853) cumpre os requisitos das normas nacionais e europeias. Foi estabelecida a conformidade. O texto completo da declaração de conformidade UE está disponível no seguinte endereço de internet: http://www.schellenberg.de (ponto de menu „Serviço“ no Download-Center).

Diretiva relativa aos equipamentos de rádio RED 2014/53/UE Diretiva RSP 2011/65/UE

Não colocar nos resíduos sólidos urbanos! O produto é reciclável e pode ser entregue na entidade colectora de materiais recicláveis ou num ecoponto.

Baterias/pilhas: Não deite as baterias ou pilhas para o lixo doméstico, para o fogo ou para a água. As baterias e as pilhas devem ser recolhidas e recicladas ou eliminadas de forma ecológica.

USO DE ACORDO COM A FINALIDADE

• Ligar o transmissor portátil via rádio apenas a aparelhos qualificados para o efeito pelo fabricante.
• Uma outra utilização do transmissor portátil via rádio, ou uma utilização para além da prevista, é considerada indevida.
• O transmissor portátil via rádio não deve ser operado em áreas de alto risco ou onde possa provocar falhas a terceiros (por ex. hospitais, aeroportos ou instalações semelhantes).
• Não existe qualquer protecção contra falhas devido a outros sistemas de rádio montados ou operados correctamente, principalmente devido a sistemas que operem no mesmo intervalo de frequência.

• A Alfred Schellenberg GmbH não se responsabiliza por danos subsequentes, danos materiais e danos pessoais, em caso de uma utilização indevida.

• A operação do transmissor portátil via rádio perto de outros aparelhos com radiações magnéticas ou superfícies metálicas impede um funcionamento isento de falhas.

• O alcance do transmissor portátil via rádio está limitado por regulamentos e directivas europeus da legislação.

DADOS TÉCNICOS
N.° art. 60853
Modelo / tipo Emissor manual DRIVE de 4 canais
Radiofrequência 433,92 MHz
Potência de transmissão máx. 10 dBm / 10 mW
Alimentação de tensão 12 V CC
Tipo de bateria 23 A (bateria alcalina)
Grau de proteção	IP 20. Apenas para espaços interiores secos.
Temperatura ambiente -10° a +55°C
Alcance* 20 m

* O alcance de rádio pode ser influenciado pelas condições estruturais. Não coloque o produto nas proximidades de fontes de interferência, como objetos metálicos grandes, aparelhos elétricos com caixa de metal, entre outros.
