Tuotetyyppi	Radiokaukosäädin rullakaihtimille
Merkki	Schellenberg
Malli	20023
Lähetystaajuus	868,4 MHz
Ulkokantama	Jopa 150 metriä
Sisäkantama	Jopa 20 metriä
Virtalähde	3 V DC, 2 paristoa LR03 / AAA
Suojausluokka	IP 20
Ympäristön lämpötila	0 °C – 50 °C
Kanavien lukumäärä	5
Moottoreita kanavaa kohti	Jopa 5
Lähettimiä moottoria kohti	Jopa 5
Päätoiminnot	Ylös, Pysäytys, Alas, Kanavan valinta, Ohjelmointi
Näyttö	LED kanavaa kohti (1–5)
Ohjelmointipainike	Sijaitsee paristolokerossa
Käyttötarkoitus	Schellenberg-hyväksytyt putkimoottorit
Turvallisuus	Sähköiskun vaara, pidettävä etäällä ihmisistä, valvonta pakollinen
Huolto ja puhdistus	Vaihda paristot samoihin LR03/AAA-paristoihin, älä hävitä talousjätteen mukana
Takuu	Ota yhteyttä huoltopalveluun: [e-mail]

Usein kysytyt kysymykset - 20023 Schellenberg

Kuinka ohjelmoida kaukosäädin 20023 putkimoottorille?

Kaukosäätimen ohjelmoimiseksi toimi seuraavasti: avaa paristolokero, paina ohjelmointipainiketta (⑥), valitse kanava (⑤) ja aktivoi sitten oppiminen moottorissa. Katso lisätietoja ohjeen kohdista D–O.

Kuinka vaihtaa kaukosäätimen paristot?

Avaa kaukosäätimen takana oleva paristolokero. Vaihda kaksi käytettyä paristoa uusiin LR03 / AAA-tyyppisiin paristoihin. Noudata merkittyä napaisuutta. Sulje lokero.

Mikä on kaukosäätimen 20023 kantama?

Ulkona enimmäiskantama on noin 150 metriä. Rakennuksen sisällä se on lyhyempi, noin 20 metriä, riippuen esteistä ja metallipinnoista.

Voinko ohjata useita moottoreita yhdellä kaukosäätimellä?

Kyllä, kaukosäätimessä on 5 kanavaa. Jokainen kanava voi ohjata jopa 5 putkimoottoria samanaikaisesti. Moottorit on vain liitettävä haluttuun kanavaan ohjelmoinnin yhteydessä.

Kuinka poistaa asetus tai palauttaa kaukosäädin tehdasasetuksiin?

Poistaaksesi lähettimen asetukset, noudata ohjeen kohtaa P. Täydelliseen tehdasasetusten palautukseen katso kohtaa Q. Käytä ohjelmointipainiketta ja kanavan valintaa.

Onko kaukosäädin yhteensopiva kaikkien Schellenberg-moottoreiden kanssa?

Kaukosäädin 20023 on suunniteltu Schellenberg-hyväksytyille putkimoottoreille. Käytä sitä vain valmistajan määrittelemien laitteiden kanssa vaurioiden välttämiseksi.

Kuinka säätää rullakaihtimen ylä- ja alarajat?

Ohjelmoituasi kaukosäätimen, käytä Ylös- (②) ja Alas-painiketta (④) kaihtimen asettamiseksi. Tallenna sitten ylä- ja alarajat ohjeen kohtien H ja I mukaisesti.

Mitä tehdä, jos kaukosäädin ei toimi?

Tarkista ensin paristot: vaihda ne tarvittaessa. Varmista, että moottorissa on virta ja olet kantaman sisällä. Jos ongelma jatkuu, katso ohjetta tai ota yhteyttä huoltopalveluun osoitteeseen [e-mail].

Voinko lisätä toisen kaukosäätimen ohjaamaan samaa moottoria?

Kyllä, samaan moottoriin voidaan ohjelmoida jopa 5 lähetintä. Noudata ohjeen kohtaa O uuden lähettimen oppimista varten.

Kuinka käyttää välipistettä?

Välipisteen avulla kaihdin voidaan pysäyttää ennalta määritettyyn asentoon. Ohjelmoi se ohjeen kohdan K mukaisesti. Käytä Pysäytys-painiketta (③) päästäksesi siihen konfiguroinnin jälkeen.

KÄYTTÖOHJE 20023 Schellenberg

P Käsi-raadiosaatja sätete kustutamine 209

Turvallisuus ja ohjeita 157

Tekniset tiedot 160

Näyttöjen ja painikkeiden selitykset 161

Tarvittavat työkalut / Toimituksen sisältö 186

A Asennus 187

Radiokäsilähettimen ohjelmointi

B Putkimoottori: osoitteen kohdistaminen 190

C Ohjelmointitilan käynnistäminen 192

D Kanavan valinta 192

E Radiokäsilähettimen ja putkimoottorin yhdistäminen ...... 193

F Putkimoottorin pyörimissuunnan tarkastaminen 195

G Pyörimissuunnan muuttaminen 196

H Yläpääteasennon asettaminen 197

I Alapääteasennon asettaminen 199

J Ohjelmointitilan lopettaminen 201

K Väliasennon asettaminen (valinnainen) 201

L Väliasennon poistaminen 203

M Väliasennon lähestyminen 205

N Pääteasennon lähestyminen 205

O Muiden radiokäsilähettimien opetus 206

P Radiokäsilähettimen asetusten poistaminen 209

Q Tehdasasetusten palauttaminen 211

Tekijänoikeuslailla suojattu, 2018 Alfred Schellenberg GmbH. Kaikki oikeudet pidätetään. Kaikki tekijänoikeuslain mukaisesti kielletty tietokantojen tai muiden elektronisten välineiden ja järjestelmien sisältöjen hyödyntäminen, erityisesti monistaminen, kääntäminen, muokkaaminen tai jakaminen on kielletty.

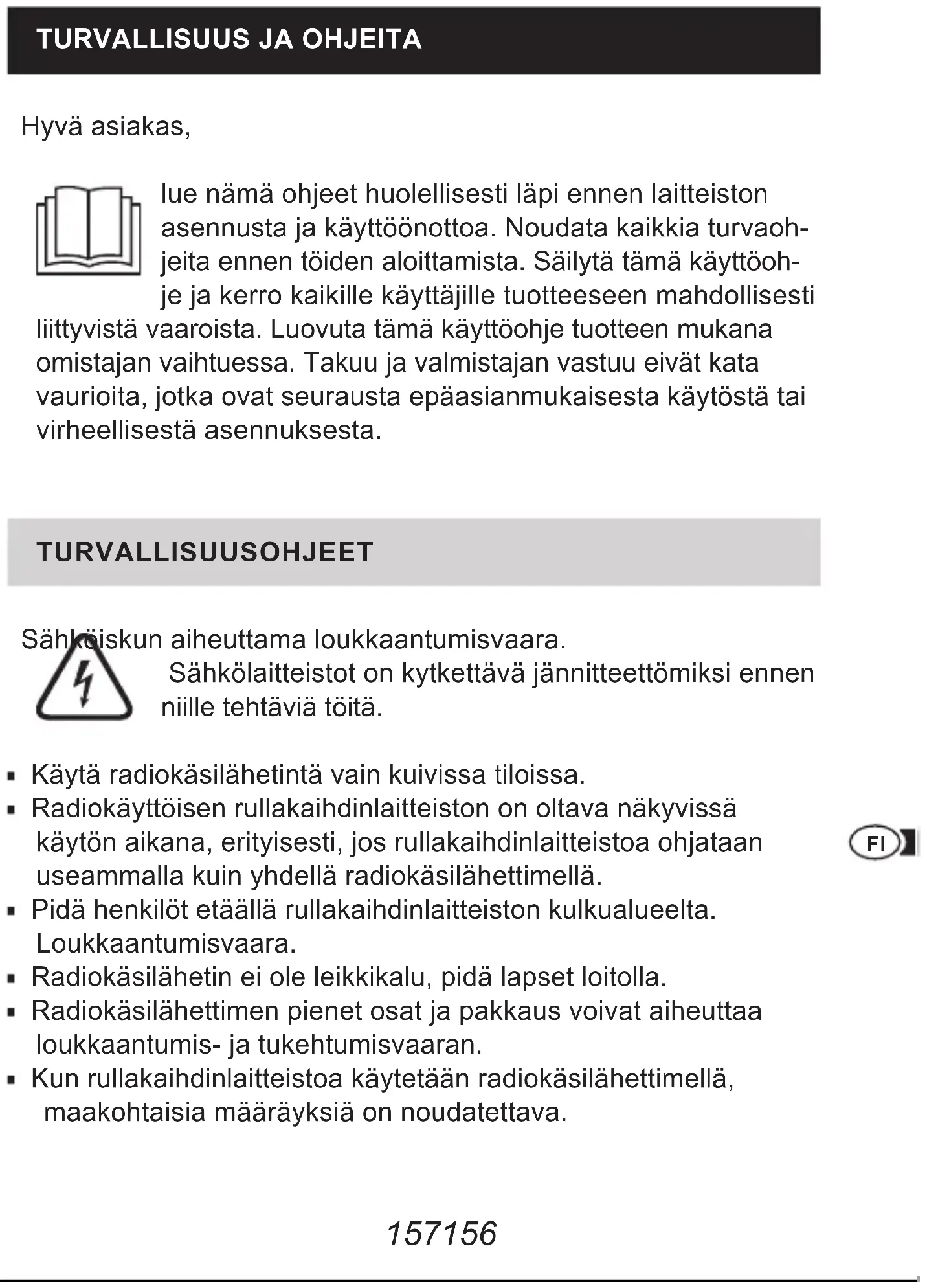

TURVALLISUUS JA OHJEITA

Hyvä asiakas,

lue nämä ohjeet huolellisesti läpi ennen laitteiston asennusta ja käyttöönottoa. Noudata kaikkia turvaoh-jeita ennen töiden aloittamista. Säilytä tämä käyttöoh-je ja kerro kaikille käyttäjille tuotteeseen mahdollisesti liittyvistä vaaroista. Luovuta tämä käyttöohje tuotteen mukana omistajan vaihtuessa. Takuu ja valmistajan vastuu eivät kata vaurioita, jotka ovat seurausta epääasianmukaisesta käytöstä tai virheellisestä asennuksesta.

TURVALLISUUSOHJEET

Sähköiskun aiheuttama loukkaantumisvaara.

Sähkölaitteistot on kytkettävä jännitteettömiksi ennen niille tehtäviä töitä.

• Käytä radiokäsilähetintä vain kuivissa tiloissa.
• Radiokäyttöisen rullakaihdinlaitteiston on oltava näkyvissä käytön aikana, erityisesti, jos rullakaihdinlaitteistoa ohjataan useammalla kuin yhdellä radiokäsilähettimellä.
• Pidä henkilöt etäällä rullakaihdinlaitteiston kulkualueelta. Loukkaantumisvaara.
• Radiokäsilähetin ei ole leikkikalu, pidä lapset loitolla.
• Radiokäsilähettimen pienet osat ja pakkaus voivat aiheuttaa loukkaantumis- ja tukehtumisvaaran.
• Kun rullakaihdinlaitteistoa käytetään radiokäsilähettimellä, maakohtaisia määräyksiä on noudatettava.

SCHELLENBERG

- Käytä saman tyypin paristoja, LR03 / AAA.

- Älä aja putkimoottoria pääteasentojen yli. Loukkaantumisvaara!

CE-VAKUUTUS JA VAATIMUSTENMUKAISUUS

Tuote (tuote DE 20016, 20023) täyttää eurooppalaisen ja kansallisen direktiivin asettamat vaatimukset. Yhdenmukaisuus on osoitettu. EU-vaatimustenmukaisuusvakuutus on luettavissa kokonaisuudessaan osoitteessa http://www.schellenberg.de (latauskeskuksen valikkokohta Service).

Älä hävitä radiokäsilähetintä ja paristoja talousjätteen mukana. Vie radiokäsilähetin vanhojen sähkölaitteiden keräyspisteseen. Vie käytetyt paristot niiden keräyspisteseen.

RED 2014/53/EU

MÄÄRÄYSTENMUKAINEN KÄYTTÖ

• Yhdistä radiokäsilähetin vain laitteisiin, joiden käytön valmistaja on sallinut.
• Kaikkea muuta ja edellä mainittua pidemmälle ulottuvaa radio-käsilähettimen käyttöä pidetään määräystenvastaisena.

• Radiokäsilähetintä ei saa käyttää suuren riskin alueilla tai alueilla, joissa on muiden aiheuttamia häiriöitä (esim. sairaaloissa, lentokentillä tai vastaavissa paikoissa).

• Laitetta ei ole suojattu muiden määräysten mukaisesti raken- nettujen tai käytettyjen radiolaitteistojen aiheuttamilta häiriöitä, erityisesti sellaisilta, jotka toimivat samalla taajuusalueella.

• Radiokäsilähettimen avulla käytettävien rullakaihdinlaitteistojen on oltava moitteettomassa kunnossa.
• Alfred Schellenberg GmbH ei vastaa määräystenvastaisesta käytöstä johtuvista välillisistä vahingoista, esinevaurioista eikä henkilövahingoista.
• Radiokäsilähettimen käyttö magneettista säteilyä tai metallisia pintoja omaavien laitteiden lähistöllä heikentää häiriötöntä toimintaa.
• Radiokäsilähettimen kantomatkaa on rajoitettu eurooppalaisilla säädöksillä ja direktiiveillä.
• Radiokäsilähettimen kantomatka on n. 150 metriä ulkona ja n. 20 metriä sisällä.

KÄYTTÖOHJEITA

Kanavaa kohden voidaan opettaa jopa 5 putkimooottoria. Kaikkia 5 putkimooottoria ohjataan samanaikaisesti radiokäsilähettimen kautta. Tässä otetaan huomioon myös eri tavoin ohjelmoidut pääteasennot ikkunoissa ja ovissa. Yhteen putkimooottoriin voidaan opettaa jopa 5 radiokäsilähetintä.

TEKNISET TIEDOT

Lähetystaajuus 868,4 MHz

Kantama ulkona vapaassa tilassa enint. 150 metriä

Kantama sisällä rakennuksessa enint. 20 metriä

Jännitesyöttö 3 V DC

Paristotyyppi 2 x LR03 / AAA

Suojausluokka IP 20

Ympäristönlämpötila 0° - 50 °C

Rakenteelliset olosuhteet vaikuttavat radiokäsilähetti- men kantomatkaan ja toimintaan.

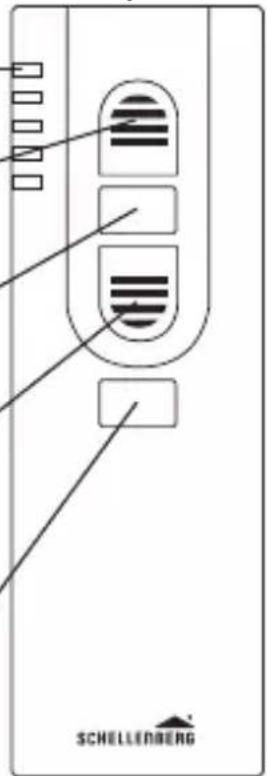

NÄYTTÖJEN JA PAINIKKEIDEN SELITYKSET

① LED-näyttö / kanava 1-5 Vilkkuu ohjelmoinnin aikana.
② Nostopainike Rullakaihdin/markiisi nousee/avautuu.
③ Pysäytyspainike Pysäyttää putkimoottorin noston/laskun.
④ Laskupainike Rullakaihdin/markiisi laskeutuu/sulkeutuu.
⑤ Kanavan valintapainike Haluttu kanava valitaan vah-vistamalla valinta painikkeella.

Etupuoli

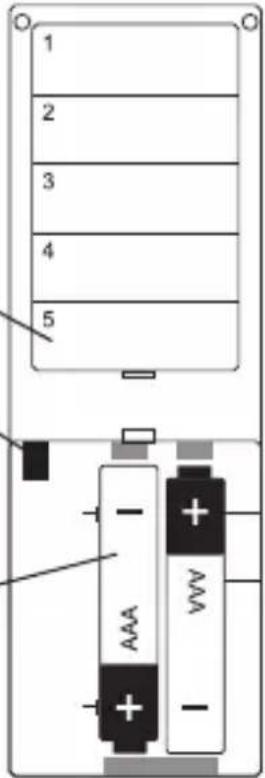

⑥ Ohjelmointipainike Ohjelmointitilan avaaminen ja sulkeminen. Painike sijaitsee takapuolel- la olevassa paristokotelossa.

Paristokotelo 2x (AAA)

TABELA E PËRMBAJTJES

Takuutapauksissa, tarvitessasi varaosia tai jos sinulla on tuotteen asennukseen liittyviä kysymyksiä, käänny asiakaspalvelumme puoleen. [e-mail]
