Produkttyp	Funkfernbedienung für Rollläden
Marke	Schellenberg
Modell	20023
Sendefrequenz	868,4 MHz
Reichweite im Freien	Bis zu 150 Meter
Reichweite im Innenbereich	Bis zu 20 Meter
Stromversorgung	3 V DC, 2 Batterien LR03 / AAA
Schutzart	IP 20
Umgebungstemperatur	0°C bis 50°C
Anzahl Kanäle	5
Anzahl Motoren pro Kanal	Bis zu 5
Anzahl Sender pro Motor	Bis zu 5
Hauptfunktionen	Auf, Stopp, Ab, Kanalauswahl, Programmierung
Anzeige	LED pro Kanal (1 bis 5)
Programmiertaste	Befindet sich im Batteriefach
Bestimmungsgemäße Verwendung	Zugelassene Rohrmotoren von Schellenberg
Sicherheit	Gefahr von Stromschlag, Personen fernhalten, Überwachung erforderlich
Wartung und Reinigung	Batterien durch identische LR03/AAA ersetzen, nicht im Hausmüll entsorgen
Garantie	Kundendienst kontaktieren: [e-mail]

Häufig gestellte Fragen - 20023 Schellenberg

Wie programmiere ich die Fernbedienung 20023 mit einem Rohrmotor?

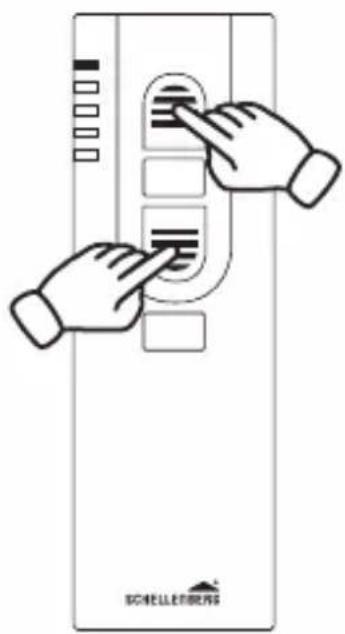

Um die Fernbedienung zu programmieren, gehen Sie wie folgt vor: Öffnen Sie das Batteriefach, drücken Sie die Programmiertaste (⑥), wählen Sie den Kanal (⑤), und aktivieren Sie den Lernmodus am Motor. Weitere Details entnehmen Sie bitte den Abschnitten D bis O der Anleitung.

Wie wechsle ich die Batterien der Fernbedienung?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Ersetzen Sie die beiden leeren Batterien durch neue Batterien des Typs LR03 / AAA. Achten Sie auf die angegebene Polarität. Schließen Sie das Fach.

Was ist die Reichweite der Fernbedienung 20023?

Im Freien beträgt die maximale Reichweite etwa 150 Meter. Innerhalb eines Gebäudes reduziert sie sich auf etwa 20 Meter, abhängig von Hindernissen und Metalloberflächen.

Kann ich mehrere Motoren mit einer Fernbedienung steuern?

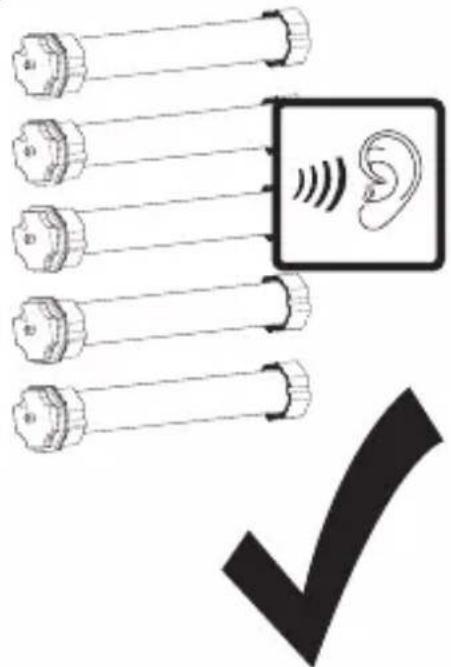

Ja, die Fernbedienung verfügt über 5 Kanäle. Jeder Kanal kann bis zu 5 Rohrmotoren gleichzeitig steuern. Ordnen Sie die Motoren bei der Programmierung einfach dem gewünschten Kanal zu.

Wie lösche ich eine Einstellung oder setze die Fernbedienung zurück?

Löschen Sie die Einstellungen eines Senders gemäß Abschnitt P der Anleitung. Für eine vollständige Wiederherstellung der Werkseinstellungen folgen Sie Abschnitt Q. Verwenden Sie die Programmiertaste und die Kanalauswahl.

Ist die Fernbedienung mit allen Schellenberg-Motoren kompatibel?

Die Fernbedienung 20023 ist für Rohrmotoren ausgelegt, die von Schellenberg zugelassen sind. Verwenden Sie sie nur mit vom Hersteller angegebenen Geräten, um Schäden zu vermeiden.

Wie stelle ich die Endpunkte (oben und unten) des Rollladens ein?

Nach der Programmierung der Fernbedienung verwenden Sie die Tasten Auf (②) und Ab (④), um den Rollladen zu positionieren. Folgen Sie anschließend den Abschnitten H und I der Anleitung, um die oberen und unteren Endpunkte zu speichern.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass der Motor mit Strom versorgt wird und Sie sich in Reichweite befinden. Wenn das Problem weiterhin besteht, lesen Sie die Anleitung oder wenden Sie sich an den Kundendienst unter [e-mail].

Kann ich eine zweite Fernbedienung hinzufügen, um denselben Motor zu steuern?

Ja, bis zu 5 Sender können an einem Motor programmiert werden. Folgen Sie Abschnitt O der Anleitung, um einen neuen Sender anzulernen.

Wie verwende ich den Zwischenpunkt?

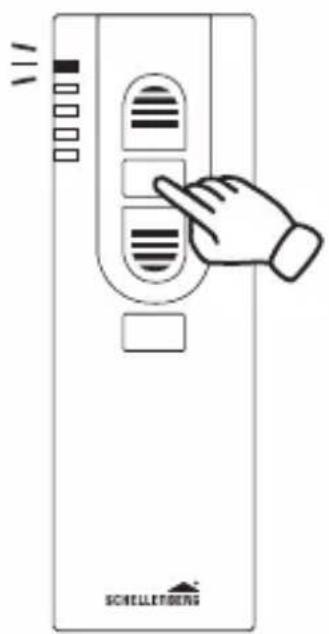

Der Zwischenpunkt ermöglicht es, den Rollladen an einer vordefinierten Position anzuhalten. Programmieren Sie ihn gemäß Abschnitt K der Anleitung. Verwenden Sie nach der Konfiguration die Taste Stopp (③), um ihn zu erreichen.

BEDIENUNGSANLEITUNG 20023 Schellenberg

Sicherheit und Hinweise 7

Technische Daten 10

Anzeigen- und Tastenerklärung 11

Benötigte Werkzeuge / Lieferumfang 186

A Montage 187

Funk-Handsender Programmierung

B Rohrmotor: Adresse zuweisen 190

C Programmiermodus starten 192

D Kanalwahl.... 192

E Funk-Handsender mit Rohrmotor koppeln 193

F Rohrmotor-Drehrichtung prüfen 195

G Drehrichtung ändern 196

H Endlage oben einstellen 197

I Endlage unten einstellen 199

J Programmiermodus beenden 201

K Zwischenlage setzen (optional) 201

L Zwischenlage löschen 203

M Zwischenlage anfahren 205

N Endlage anfahren 205

O Weitere Funk-Handsender anlernen 206

P Einstellungen des Funk-Handsenders löschen 209

Q Werksreset 211

Urheberrechtlich geschützt, 2018, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

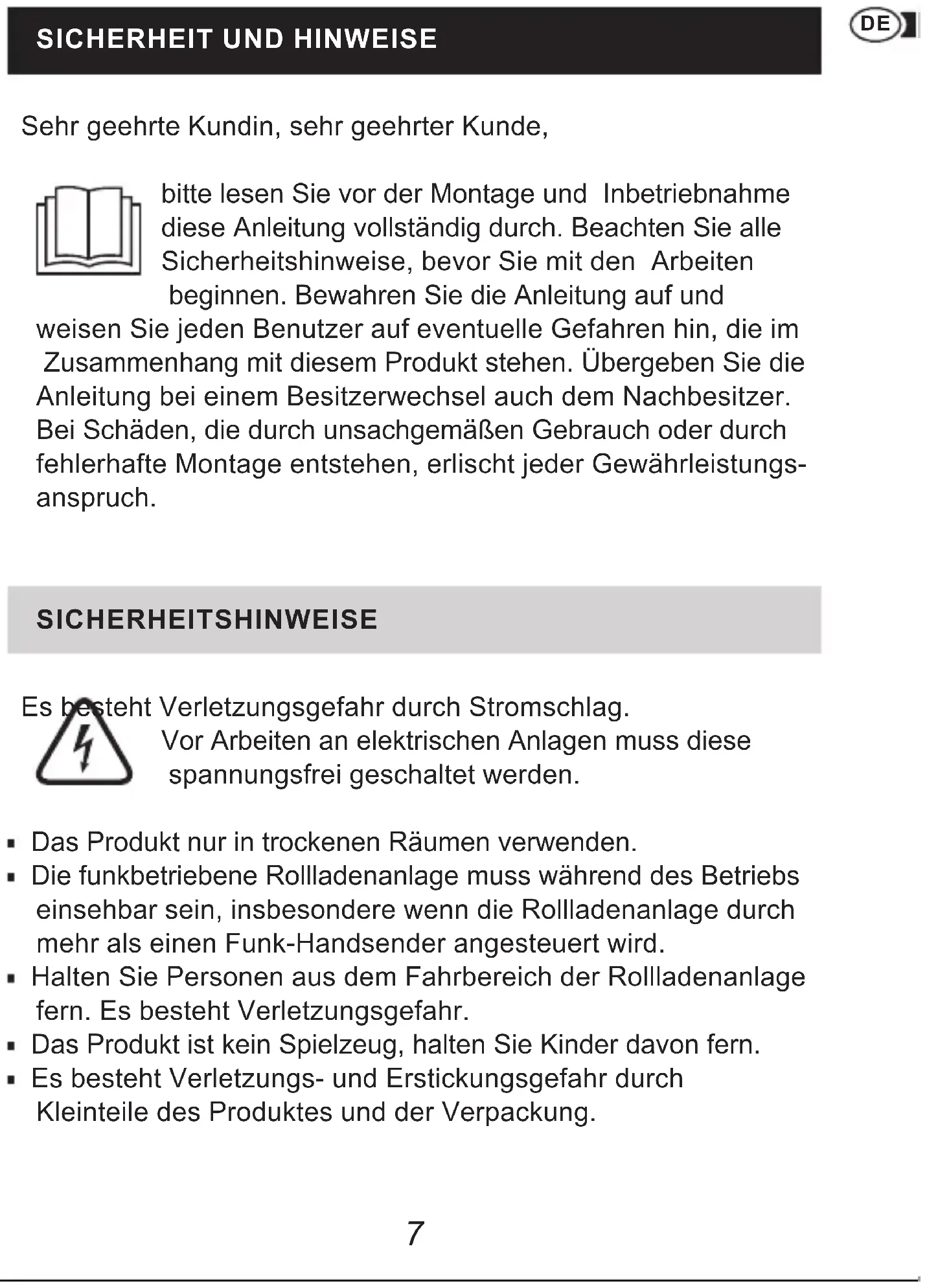

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Es besteht Verletzungsgefahr durch Stromschlag.

Vor Arbeiten an elektrischen Anlagen muss diese spannungsfrei geschaltet werden.

• Das Produkt nur in trockenen Räumen verwenden.
• Die funkbetriebene Rollladenanlage muss während des Betriebs einsehbar sein, insbesondere wenn die Rollladenanlage durch mehr als einen Funk-Handsender angesteuert wird.
• Halten Sie Personen aus dem Fahrbereich der Rollladenanlage fern. Es besteht Verletzungsgefahr.
• Das Produkt ist kein Spielzeug, halten Sie Kinder davon fern.
• Es besteht Verletzungs- und Erstickungsgefahr durch Kleinteile des Produktes und der Verpackung.

SCHELLENBERG

• Für den Betrieb einer Rollladenanlage über einen Funk-Handsender müssen die landesspezifischen Bestimmungen beachtet werden.
• Batterien nur durch den gleichen Typ ersetzen, LR03 / AAA.
  ■ Den Rohrmotor nicht über Endlagen fahren. Beschädigungsgefahr!

EU-KONFORMITÄTSERKLÄRUNG

Der Handsender (Art. Nr. DE 20016, 20023) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center).

Funkanlagenrichtlinie (RED) 2014/53/EU RoHS-Richtlinie 2011/65/EU

Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

Akkus/Batterien: Werfen Sie Akkus oder Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus und Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Das Produkt nur mit Geräten verbinden, die vom Hersteller dafür zugelassen sind.
• Eine andere oder darüber hinausgehende Verwendung des Produktes gilt als nicht bestimmungsgemäß.
• Das Produkt darf nicht in Bereichen mit hohem Risiko der Störung Dritter (z.B. Krankenhäuser, Flughäfen oder ähnlichen Einrichtungen) betrieben werden.
• Es besteht kein Schutz vor Störungen durch andere ordnungsgemäß aufgebaute und betriebene Funkanlagen, insbesondere durch solche, die im gleichen Frequenzbereich arbeiten.
• Die über das Produkt betriebenen Rollladenanlagen müssen in einem einwandfreien Zustand sein.
• Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.
• Der Betrieb des Produktes in der Nähe von Geräten mit magnetischer Strahlung oder metallischen Flächen beeinträchtigt die störungsfreie Funktion.
• Die Reichweite des Produktes ist durch europäische Verordnungen und Richtlinien des Gesetzgebers begrenzt.

NUTZUNGSHINWEISE

Pro Kanal können bis zu 5 Schellenberg Funk-Produkte angelernt und gesteuert werden. Bei Auswahl aller Kanäle werden alle angelernten Funk-Produkte der Gruppen gleichzeitig angesteuert.

TECHNISCHE DATEN
Funk-Frequenz	868,4 MHz Schellenberg Radio System
Sendeleistung max. +10 dBm / 10 mW
Reichweite Freifeld max. 100 m
Reichweite im Gebäude* max. 20 m
Spannungsversorgung 3 V DC
Batterietyp 2 x LR03 / AAA
Schutzart	IP 20, nur für trockene Innenräume
Umgebungstemperatur 0° bis 50° Celsius

* Die Funkreichweite kann von baulichen Gegebenheiten beeinflusst werden. Platzieren Sie das Produkt bitte nicht in der Nähe von Störquellen wie große metallische Gegenstände, Elektogeräte mit Metallgehäuse o.ä.

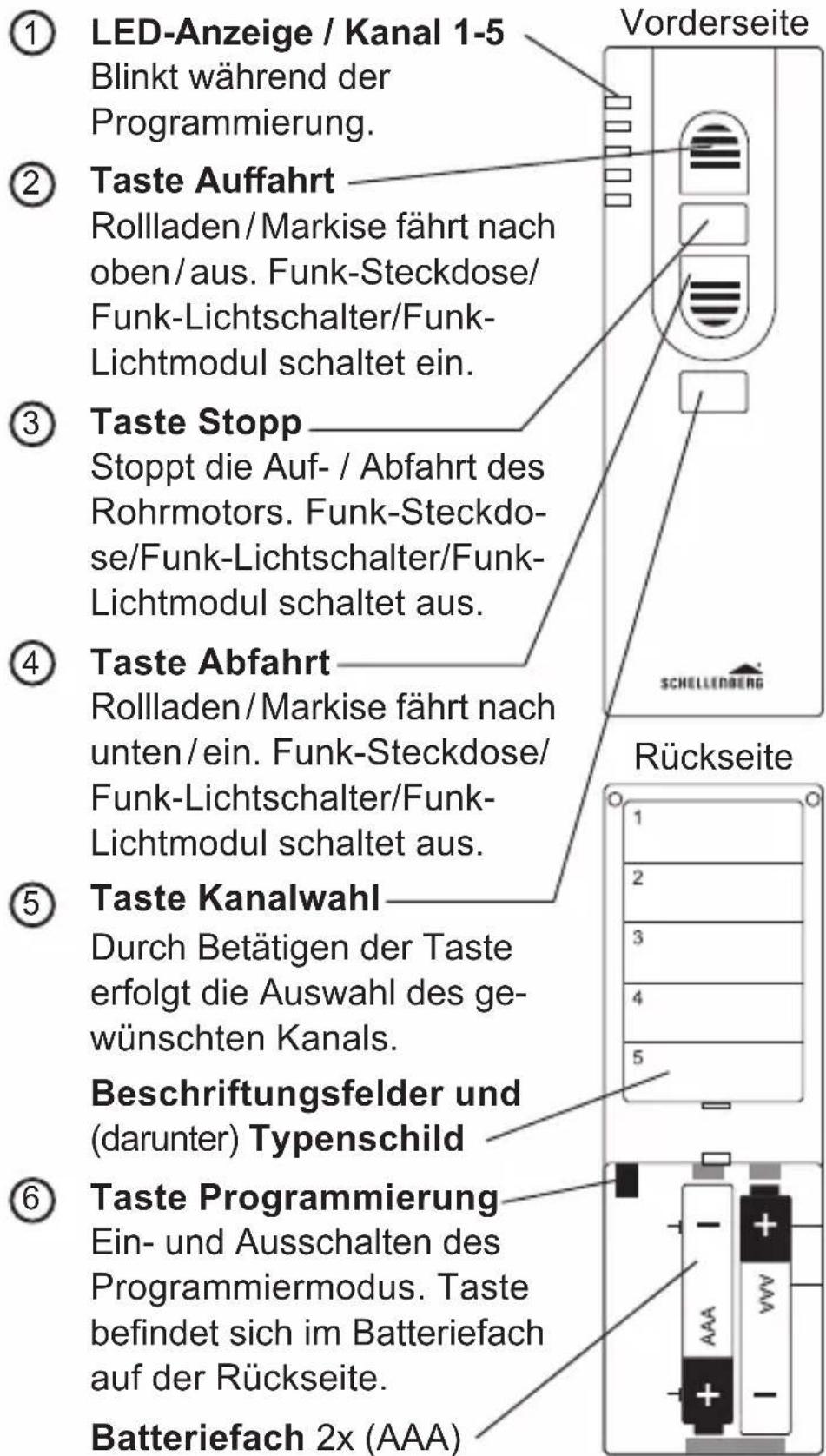

ANZEIGEN- UND TASTENERKLÄRUNG

TABLE OF CONTENTS

Technische gegevens 28

GEBRUIK VOLGENS DE VOORSCHRIFTEN

Beschermingsklasse IP 20

Reichweite im Gebäude do 20 m

1.

1.

1.

Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service.
