20023 - Telecomandă Schellenberg - Manual de utilizare gratuit

Tip produs	Telecomandă radio pentru rulouri
Marcă	Schellenberg
Model	20023
Frecvență de emisie	868,4 MHz
Rază în exterior	Până la 150 de metri
Rază în interior	Până la 20 de metri
Alimentare	3 V CC, 2 baterii LR03 / AAA
Tip de protecție	IP 20
Temperatură ambiantă	0°C până la 50°C
Număr de canale	5
Număr de motoare pe canal	Până la 5
Număr de emițătoare per motor	Până la 5
Funcții principale	Ridicare, Oprire, Coborâre, Selectare canal, Programare
Afișaj	LED per canal (1 până la 5)
Buton de programare	Situat în compartimentul bateriilor
Utilizare conformă	Motoare tubulare omologate Schellenberg
Siguranță	Risc de electrocutare, menținerea la distanță a persoanelor, supraveghere obligatorie
Întreținere și curățare	Înlocuiți bateriile cu altele identice LR03/AAA, nu aruncați cu deșeurile menajere
Garanție	Contactați serviciul de asistență: [e-mail]

Întrebări frecvente - 20023 Schellenberg

Cum programez telecomanda 20023 cu un motor tubular?

Pentru a programa telecomanda, urmați pașii: deschideți compartimentul bateriilor, apăsați butonul de programare (⑥), selectați canalul (⑤), apoi activați învățarea pe motor. Consultați secțiunile D până la O din manual pentru mai multe detalii.

Cum înlocuiesc bateriile telecomenzii?

Deschideți compartimentul bateriilor de pe spatele telecomenzii. Înlocuiți cele două baterii uzate cu baterii noi de tip LR03 / AAA. Respectați polaritatea indicată. Închideți compartimentul.

Care este raza de acțiune a telecomenzii 20023?

În exterior, raza maximă este de aproximativ 150 de metri. În interiorul unei clădiri, este redusă la aproximativ 20 de metri, în funcție de obstacole și suprafețe metalice.

Pot comanda mai multe motoare cu o singură telecomandă?

Da, telecomanda dispune de 5 canale. Fiecare canal poate comanda până la 5 motoare tubulare simultan. Este suficient să atribuiți motoarele canalului dorit în timpul programării.

Cum șterg o setare sau cum resetez telecomanda?

Pentru a șterge setările unui emițător, urmați secțiunea P din manual. Pentru o resetare completă la setările din fabrică, consultați secțiunea Q. Utilizați butonul de programare și selecția canalului.

Este telecomanda compatibilă cu toate motoarele Schellenberg?

Telecomanda 20023 este concepută pentru motoarele tubulare omologate de Schellenberg. Utilizați-o numai cu dispozitive specificate de producător pentru a evita orice deteriorare.

Cum reglez punctele de capăt (sus și jos) ale ruloului?

După programarea telecomenzii, utilizați butoanele Ridicare (②) și Coborâre (④) pentru a poziționa ruloul. Apoi, urmați secțiunile H și I din manual pentru a înregistra punctele de capăt superior și inferior.

Ce fac dacă telecomanda nu mai funcționează?

Verificați mai întâi bateriile: înlocuiți-le dacă este necesar. Asigurați-vă că motorul este sub tensiune și că vă aflați în rază de acțiune. Dacă problema persistă, consultați manualul sau contactați serviciul de asistență la [e-mail].

Pot adăuga o a doua telecomandă pentru a comanda același motor?

Da, până la 5 emițătoare pot fi programate pe același motor. Urmați secțiunea O din manual pentru a supune un nou emițător învățării.

Cum folosesc punctul intermediar?

Punctul intermediar permite oprirea ruloului într-o poziție prestabilită. Programați-l conform secțiunii K din manual. Utilizați butonul Oprire (③) pentru a-l atinge după configurare.

MANUAL DE UTILIZARE 20023 Schellenberg

Siguranța și indicatii 85

Date tehnice 88

Descrierea indicatoarelor și butoanelor 89

Scule necesare / Furnitura 186

A Montajul 187

Programarea radioemitătorului portabil

B Motorul tubular: alocarea adresei 190

C Pornirea modului de programare 192

D Selectarea canalului 192

E Cuplarea radioemitătorului portabil cu motorul tubular ..... 193

F Verificarea sensului de rotație al motorului tubular ..... 195

G Modificarea sensului de rotație 196

H Reglarea poziției finale superioare 197

I Reglarea poziției finale inferioare 199

J Terminarea modului de programare 201

K Setarea unei poziții intermediare (opțional) 201

L Ștergerea poziției intermediare .... 203

M Deplasarea în poziția intermediară 205

N Deplasarea în poziția finală 205

O Programarea altor radioemitătoare portabile 206

P Ștergerea setărilor radioemitătorului portabil ..... 209

Q Resetarea la valorile implicite 211

Protejat prin dreptul de autor,2018 Alfred Schellenberg GmbH. Toate drepturile rezervate Este interzisă orice utilizare nepermisă de legea dreptului de autor, în special multiplicarea, traducerea, procesarea, respectiv transferul conținuturilor în baze de date sau alte medii și sisteme electronice.

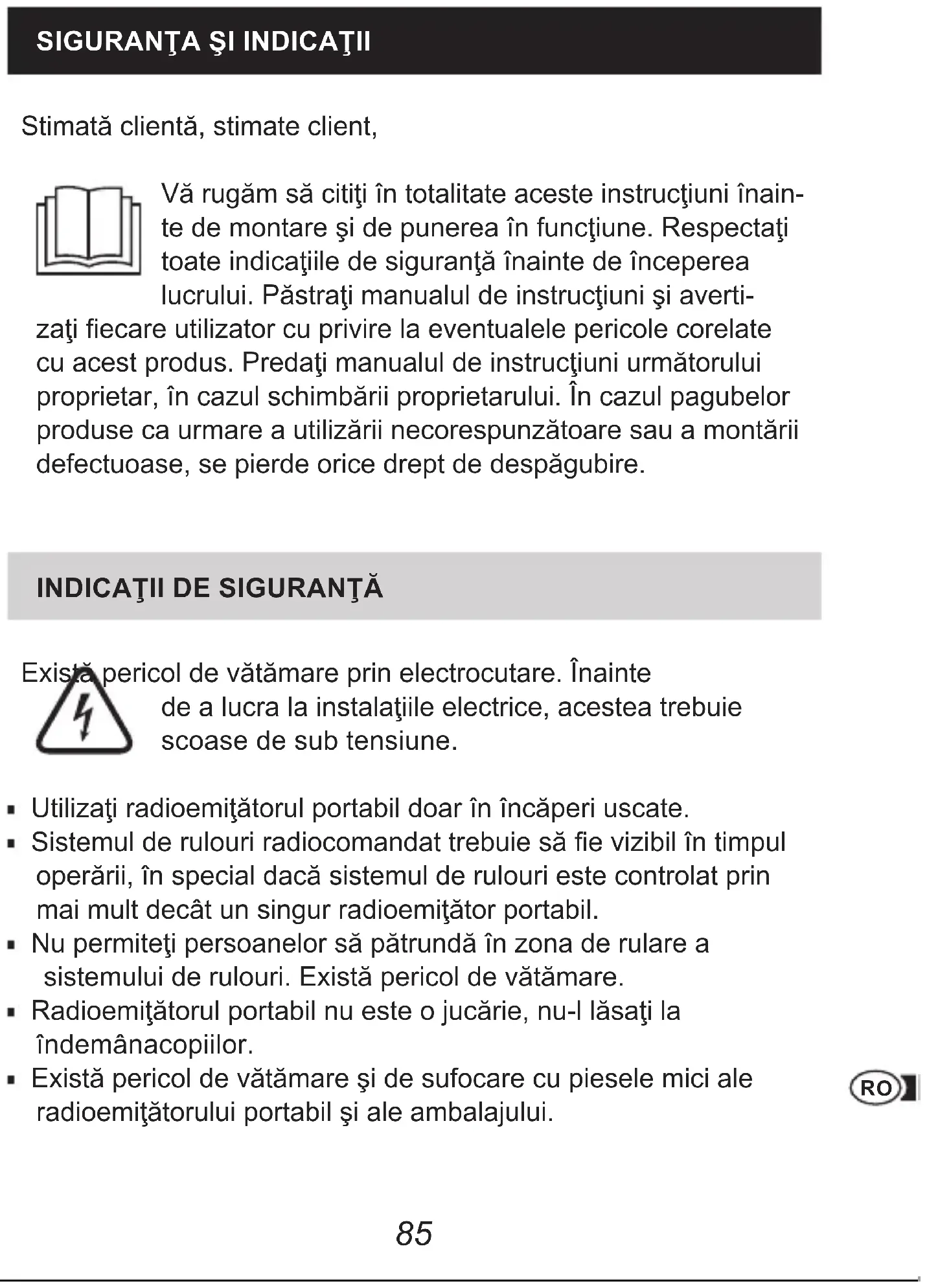

SIGURANTA ŞI INDICAȚII

Stimată clientă, stimate client,

Vă rugăm să citiți în totalitate aceste instrucțiuni înainte de montare și de punerea în funcțiune. Respectați toate indicațiile de siguranță înainte de începerea lucrului. Păstrați manualul de instrucțiuni și avertizați fiecare utilizator cu privire la eventualele pericole corelate cu acest produs. Predați manualul de instrucțiuni următorului proprietar, în cazul schimbării proprietarului. În cazul pagubelor produse ca urmare a utilizării necorespunzătoare sau a montării defectuoase, se pierde orice drept de despăgubire.

INDICAȚII DE SIGURANȚĂ

Există pericol de vătămare prin electrocutare. Înainte

de a lucra la instalațiile electrice, acestea trebuie scoase de sub tensiune.

• Utilizați radioemitătorul portabil doar în încăperi uscate.
• Sistemul de rulouri radiocomandat trebuie să fie vizibil în timpul operării, în special dacă sistemul de rulouri este controlat prin mai mult decât un singur radioemitător portabil.
• Nu permiteți persoanelor să pătrundă în zona de rulare a sistemului de rulouri. Există pericol de vătămare.
• Radioemitătorul portabil nu este o jucărie, nu-l lăsați la îndemânacopiilor.
• Există pericol de vătămare și de sufocare cu piesele mici ale radioemitătorului portabil și ale ambalajului.

SCHELLENBERG

• Pentru operarea unui sistem de rulouri prin intermediul unui radioemitător portabil, trebuie respectate reglementările specifice țării respective.
• Schimbați bateriile numai cu unele de același tip, LR03 / AAA.
• Nu duceți motorul tubular peste pozițiile finale.
  Pericol de deteriorare!

DECLARAȚIA CE ȘI CONFORMITATEA

Produsul (art. DE 20016, 20023) îndeplinește cerințele în vigoare ale directivelor europene și naționale. Conformitatea a fost certificată. Textul complet al declarației de conformitate UE este disponibil la următoarea adresă de internet: http://www.schellenberg.de (punctul de meniu „Service“ în centrul de download).

Nu eliminați radioemitătorul portabil și bateriile în gunoiul menajer. Predați radioemitătorul portabil la un punct adecvat de colectare a aparaturii electrice uzate. Predați bateriile consumate la un punct de colectare corespunzător.

RED 2014/53/EU

UTILIZAREA CONFORM DESTINATIEI

• Conectați radioemitătorul portabil numai cu aparate care sunt aprobate în acest sens de producător.

• Orice utilizare de altă natură sau suplimentară a radioemitătorului portabil este considerată a fi neconformă cu destinația.

• Radioemitătorul portabil nu trebuie operat în zone cu risc ridicat sau expuse unor terți (de ex. spitale, aeroporturi sau alte instituții similare).

• Nu este disponibilă o protecție împotriva perturbărilor prin alte instalații radio instalate sau operate în mod corespunzător, în special împotriva celor care lucrează în același domeniu de frecvență.
• Sistemele de rulouri operate prin intermediul radioemitătorului portabil trebuie să se afle într-o stare ireproșabilă.
• Pentru pagube consecutive, pagube materiale sau pagube aduse persoanelor în cazul utilizării neconforme cu destinația, firma Alfred Schellenberg GmbH nu își asumă responsabilitatea.
• Operarea radioemitătorului portabil în apropierea aparatelor cu radiatie magnetică sau suprafețe metalice afectează funcționa-rea ireproșabilă a aparatului.
• Raza de acțiune a radioemitătorului portabil este limitată prin ordonanțele și directivele europene ale legiutorului.
• Raza de acțiune a radioemitătorului portabil este de cca 150 metri în aer liber și de cca 20 metri în clădiri.

INDICAȚII PRIVIND UTILIZAREA

Pentru fiecare canal, pot fi programate până la 5 motoare tubulare. Toate cele 5 motoare tubulare se controlează concomitent prin intermediul radioemitătorului portabil. Aici sunt luate în considerare și pozițiile finale diferite programate la ferestre și uși. La un motor tubular, pot fi programate până la 5 radioemitătoare portabile.

DATE TEHNICE

Frecventa de emisie 868,4 MHz

Raza de acțiune în aer liber până la 150 metri

Raza de acțiune în clădiri până la 20 metri

Alimentare cu tensiune 3 V c.c.

Tip baterie 2 x LR03 / AAA

Tip protectie IP 20

Temperatura ambiantă 0° până la 50° Celsius

Caracteristicile clădirii afectează raza de acțiune și funcționarea radioemitătorului portabil.

DESCRIEREA INDICATOARELOR ŞI BUTOANELOR

① Indicator cu LED / canalul 1-5 Luminează intermitent în timpul programării.
② Buton ridicare Ruloul / copertina se deplasează în sus / se extinde.
③ Buton oprire Opreşte ridicarea / coborârea motorului tubular.
④ Buton coborâre Ruloul / copertina se deplasează în jos / se retrage.
⑤ Buton selectare canal Prin actionarea butonului se realizează selectarea canalului dorit.

Inscriptii

⑥ Buton programare

Pornirea și oprirea modului de programare. Butonul se află în compartimentul pentru baterii pe partea posterioară.

Compartiment baterii 2x (AAA)

Partea frontală

Partea posterioară
