20023 - Uzaktan kumanda Schellenberg - Ücretsiz kullanım kılavuzu

Ürün Türü	Rulmanlı Panjur İçin Radyo Kumandası
Marka	Schellenberg
Model	20023
Yayın Frekansı	868,4 MHz
Dış Mekan Menzili	150 metreye kadar
İç Mekan Menzili	20 metreye kadar
Güç Kaynağı	3 V DC, 2 adet LR03 / AAA pil
Koruma Türü	IP 20
Ortam Sıcaklığı	0°C ile 50°C arası
Kanal Sayısı	5
Kanal Başına Motor Sayısı	5'e kadar
Motor Başına Verici Sayısı	5'e kadar
Ana Fonksiyonlar	Yukarı, Dur, Aşağı, Kanal Seçimi, Programlama
Gösterge	Kanal başına LED (1-5)
Programlama Tuşu	Pil bölmesinde bulunur
Uygun Kullanım	Schellenberg onaylı tüp motorlar
Güvenlik	Elektrik çarpması riski, kişileri uzak tutun, zorunlu gözetim
Bakım ve Temizlik	Pilleri aynı LR03/AAA ile değiştirin, evsel atıklarla atmayın
Garanti	Satış sonrası servisle iletişime geçin: [e-mail]

Sık sorulan sorular - 20023 Schellenberg

20023 kumandası bir tüp motorla nasıl programlanır?

Kumandayı programlamak için şu adımları izleyin: pil bölmesini açın, programlama tuşuna (⑥) basın, kanalı seçin (⑤), ardından motor üzerinde öğrenmeyi etkinleştirin. Daha fazla ayrıntı için kılavuzun D ila O bölümlerine bakın.

Kumandanın pilleri nasıl değiştirilir?

Kumandanın arkasındaki pil bölmesini açın. Kullanılmış iki pili yeni LR03 / AAA tipi pillerle değiştirin. Belirtilen kutuplara dikkat edin. Bölmeyi kapatın.

20023 kumandasının menzili nedir?

Dış mekanda maksimum menzil yaklaşık 150 metredir. Bir bina içinde, engellere ve metal yüzeylere bağlı olarak yaklaşık 20 metreye düşer.

Tek bir kumanda ile birden fazla motoru kontrol edebilir miyim?

Evet, kumandada 5 kanal bulunur. Her kanal aynı anda 5 tüp motoru kontrol edebilir. Programlama sırasında motorları istenen kanala atamanız yeterlidir.

Bir ayarı silme veya kumandayı sıfırlama nasıl yapılır?

Bir vericinin ayarlarını silmek için kılavuzun P bölümünü izleyin. Fabrika ayarlarına tam sıfırlama için Q bölümüne bakın. Programlama tuşunu ve kanal seçimini kullanın.

Kumanda tüm Schellenberg motorlarıyla uyumlu mu?

20023 kumandası, Schellenberg tarafından onaylanmış tüp motorlar için tasarlanmıştır. Hasarları önlemek için yalnızca üretici tarafından belirtilen cihazlarla kullanın.

Panjurun uç noktaları (üst ve alt) nasıl ayarlanır?

Kumandayı programladıktan sonra, panjuru konumlandırmak için Yukarı (②) ve Aşağı (④) tuşlarını kullanın. Ardından, üst ve alt uç noktalarını kaydetmek için kılavuzun H ve I bölümlerini izleyin.

Kumanda çalışmazsa ne yapmalıyım?

Önce pilleri kontrol edin: gerekirse değiştirin. Motorun elektrik bağlantısının olduğundan ve menzil içinde olduğunuzdan emin olun. Sorun devam ederse kılavuza bakın veya satış sonrası servis ile [e-mail] adresinden iletişime geçin.

Aynı motoru kontrol etmek için ikinci bir kumanda ekleyebilir miyim?

Evet, aynı motorda 5 vericiye kadar programlanabilir. Yeni bir vericiyi öğrenmeye göndermek için kılavuzun O bölümünü izleyin.

Ara nokta nasıl kullanılır?

Ara nokta, panjuru önceden belirlenmiş bir konumda durdurmayı sağlar. Kılavuzun K bölümüne göre programlayın. Yapılandırmadan sonra ulaşmak için Dur (③) tuşunu kullanın.

KULLANIM KILAVUZU 20023 Schellenberg

Güvenlik ve uyarılar 103

Teknik veriler 106

Ekranlar ve tuş açıklamaları 107

Gerekli aletler / Teslimat kapsamı 186

A Montaj 187

Uzaktan kumanda programlaması

B Tüp motor: Adres tahsisi 190

C Programlama modunu başlatma 192

D Kanal seçimi 192

E Uzaktan kumandanın tüp motor ile kuplajı 193

F Tüp motor dönüş yönü kontrolü 195

G Dönüş yönünü değiştirme 196

H Üst uç nokta ayarı 197

I Alt uç nokta ayarı 199

J Programlama modunu sonlandırma 201

K Ara nokta yerleştirme (opsiyonel) 201

L Ara nokta silme 203

M Ara noktaya hareket 205

N Uç noktaya hareket 205

O Diğer uzaktan kumandaları okutma 206

P Uzaktan kumanda ayarlarını silme 209

Q Fabrika ayarlarına geri dönme 211

Telif hakları saklıdır, 2018 Alfred Schellenberg GmbH. Tüm hakları saklıdır. Telif hakları kanunu tarafından izin verilmeyen her türlü değerlendirme, özellikle çoğaltma, tercüme etme, veri bankalarında veya diğer elektronik ortamlarda ve sistemlerde bulunan içeriklerin işlenmesi ya da paylaşılması yasaktır.

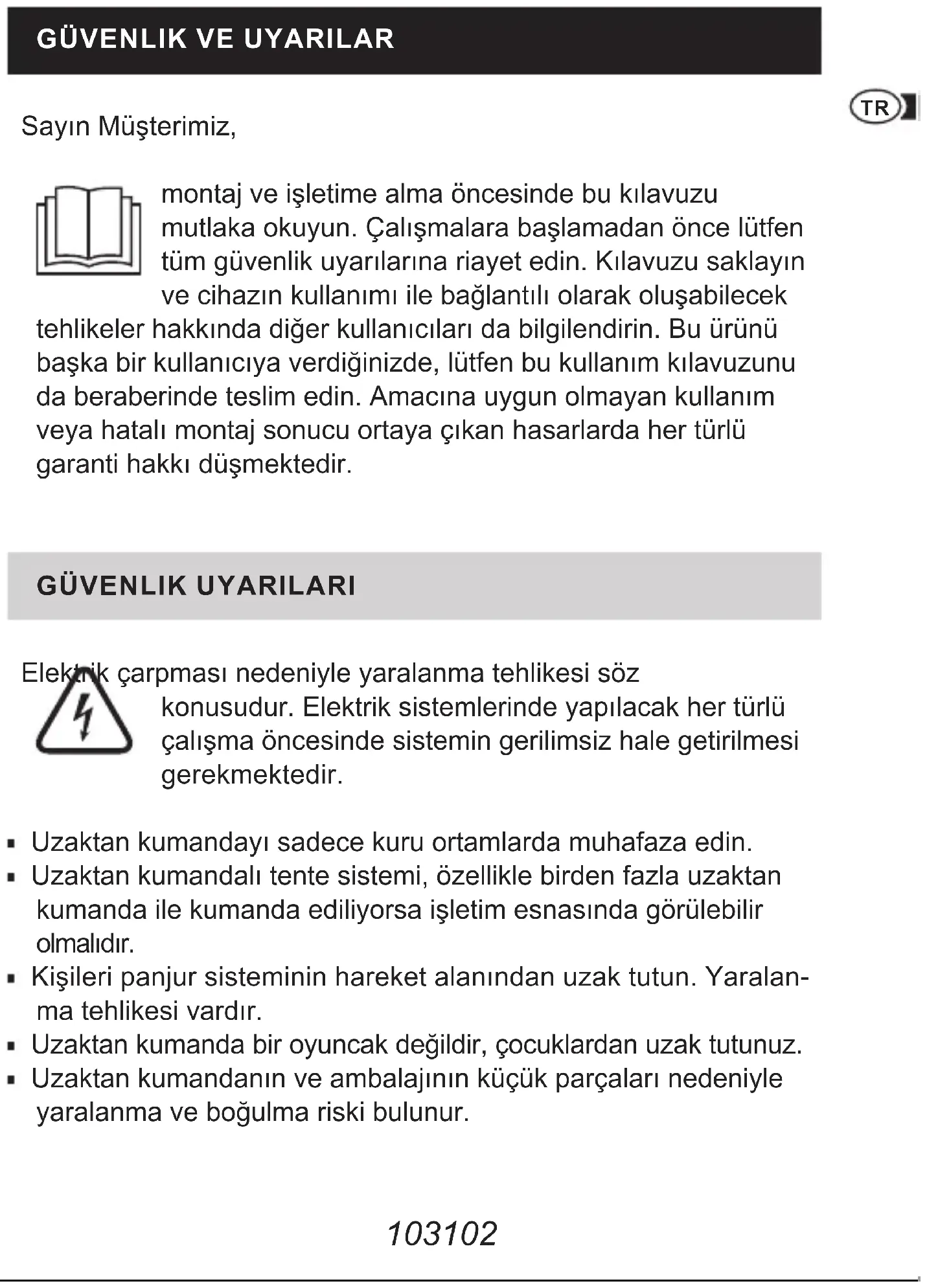

GÜVENLIK VE UYARILAR

Sayın Müşterimiz,

montaj ve işletme alma öncesinde bu kılavuzu mutlaka okuyun. Çalışmalara başlamadan önce lütfen tüm güvenlik uyarılarına riayet edin. Kılavuzu saklayın ve cihazın kullanımı ile bağlantı olarak oluşabilecek tehlikeler hakkında diğer kullanıcıları da bilgilendirin. Bu ürünü başka bir kullanıcıya verdiğinizde, lütfen bu kullanım kılavuzunu da beraberinde teslim edin. Amacına uygun olmayan kullanım veya hatalı montaj sonucu ortaya çıkan hasarlarda her türlü garanti hakkı düşmektedir.

GÜVENLIK UYARILARI

Elektrik çarpması nedeniyle yaralanma tehlikesi söz

konusudur. Elektrik sistemlerinde yapılacak her türlü çalışma öncesinde sistemin gerilimsiz hale getirilmesi gerekmektedir.

• Uzaktan kumandayı sadece kuru ortamlarda muhafaza edin.
• Uzaktan kumandalı tente sistemi, özellikle birden fazla uzaktan kumanda ile kumanda ediliyorsa işletim esnasında görülebilir olmalıdır.
• Kişileri panjur sisteminin hareket alanından uzak tutun. Yaralanma tehlikesi vardır.
• Uzaktan kumanda bir oyuncak değildir, çocuklardan uzak tutunuz.
• Uzaktan kumandanın ve ambalajının küçük parçaları nedeniyle yaralanma ve boğulma riski bulunur.

SCHELLENBERG

• Bir tente sisteminin uzaktan kumanda ila işletilmesi durumunda ülkeye özgü mevzuata dikkat edilmelidir.
• Piller sadece aynı tip pillerle değiştirilmelidir, LR03 / AAA.
• Tüp motoru son konumlar üzerine sürmeyin. Hasar tehlikesi!

CE AÇIKLAMASI VE UYUMLULUK

Ürün (Ürün no: DE 20016, 2023) Avrupa çapında ve ulusal düzeydeki yönetmeliklerin geçerli koşullarını yerine getirmektedir. Uygunluk ispat edilmiştir. AB Uygunluk Beyanı'nın tam metni şu internet adresinde mevcuttur: http://www.schellenberg.de (Download-Center'daki „Servis“ menü öğesi).

Uzaktan kumanda ve pilleri evsel atıklarla birlikte imha etmeyin. Uzaktan kumandayı elektrikli eski cihazlara uygun bir imha yerine teslim edin. Kullanılmış pilleri uygun toplama yerlerine teslim edin.

RED 2014/53/EU

AMACINA UYGUN KULLANIM

• Uzaktan kumanda sadece üretici tarafından izin verilen cihazlarla bağlanmalıdır.
• Uzaktan kumandanın farklı veya amacını aşan bir kullanımı, amacına uygun olmayan kullanım olarak addedilir.

• Uzaktan kumanda yüksek riskli alanlarda veya parazitli ortamlarda (örn. hastaneler, havaalanları veya benzeri kurumlar) kullanılmamalıdır.

• Özellikle aynı frekansta çalışan, usulüne uygun olarak kurulmuş diğer uzaktan kumanda cihazları tarafından parazit oluşmasına karşı koruma bulunmamaktadır.

• Uzaktan kumanda ile işletilen tente sistemleri sağlam bir durumda olmalıdır.
• Amacına uygun olmayan kullanımdan kaynaklanan müteakip hasarlar, maddi hasarlar ve kişilerin yaralanmasından Alfred Schellenberg GmbH şirketi sorumlu tutulamaz.
• Uzaktan kumandaların manyetik ışınmalı cihazların yanında veya metal alanlarda kullanılması parazitsiz işletimi engelleyebilir.
• Uzaktan kumandanın kapsama alanı Avrupa yönetmelikleri ve kanun koyucunun direktifleri ile sınırlandırılmıştır.
• Uzaktan kumandanın kapsama alanı açık alanda yakl. 150 metre ve bina içinde yakl. 20 metredir.

KULLANIM BILGILERI

Her kanalda en fazla 5 tüp motor okutulabilmektedir. 5 adet tüp motorun hepsi uzaktan kumanda üzerinden aynı anda kumanda edilir. Burada pencere ve kapılarda farklı programlanmış son konumlar da dikkate alınırlar. Bir tüp motor üzerinde en fazla 5 adet uzaktan kumanda okutulabilir.

TEKNIK VERILER

Verici frekansı 868,4 MHz

Açık alanda kapsama alanı 150 metreye kadar

Bina içinde kapsama alanı 20 metreye kadar

Besleme gerilimi 3 V DC

Pil tipi 2 x LR03 / AAA

Koruma sınıfı IP 20

Ortam sıcaklığı 0° bis 50° Celsius

Yapısal koşullar uzaktan kumandanın kapsama alanını ve fonksiyonunu etkiler.

EKRANLAR VE TUŞ AÇIKLAMALARI

① LED-ekran / Kanal 1-5
Programlama esnasında yanıp söner.
② Açma tuşu
Panjur /Tente yukarı/dışarı çıkar.
③ Stop tuşu
Tüp motorun hareketini durdurur.
④ Kapatma tuşu
Panjur /Tente aşağıya iner/içeriye girer.
⑤ Kanal seçme tuşu
Tuşa basıldığında istenilen kanal seçilebilir.

Ön kısım

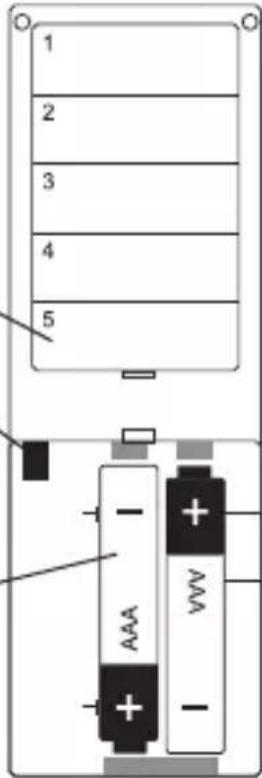

Arka kısım

Etiket alanları

⑥ Programlama tuşu

Programlama modunu açma ve kapatma. Tuş, arka kısımdaki akü bölümünde bulunur.

Akü bölümü 2x (AAA)

Оглавление

Garanti, yedek parça ihtiyacı ve ürününüzün usulüne uygun montajı ile ilgili tüm konularda müşteri hizmetlerine danışabilirsiniz. [e-mail]
