Toote tüüp	Raadiopult rullkardinatele
Bränd	Schellenberg
Mudel	20023
Saate sagedus	868,4 MHz
Välitingimustes ulatus	Kuni 150 meetrit
Siseulatus	Kuni 20 meetrit
Toide	3 V DC, 2 patareid LR03 / AAA
Kaitse tüüp	IP 20
Ümbritsev temperatuur	0°C kuni 50°C
Kanalite arv	5
Mootorite arv kanali kohta	Kuni 5
Saatjate arv mootori kohta	Kuni 5
Põhifunktsioonid	Tõus, Peatus, Laskumine, Kanali valimine, Programmeerimine
Ekraan	LED kanali kohta (1 kuni 5)
Programmeerimisnupp	Asub patareipesas
Nõuetekohane kasutamine	Schellenbergi heakskiidetud torumootorid
Ohutus	Elektrilöögi oht, hoida inimestest eemal, järelevalve kohustuslik
Hooldus ja puhastus	Asendage patareid identsete LR03/AAA patareidega, ärge visake koos olmejäätmetega
Garantii	Võtke ühendust klienditeenindusega: [e-mail]

Korduma kippuvad küsimused - 20023 Schellenberg

Kuidas programmeerida kaugjuhtimispulti 20023 koos torumootoriga?

Kaugjuhtimispuldi programmeerimiseks järgige samme: avage patareipesa, vajutage programmeerimisnuppu (⑥), valige kanal (⑤), seejärel aktiveerige mootoril õppimine. Lisateavet leiate juhendi jaotisest D kuni O.

Kuidas vahetada kaugjuhtimispuldi patareisid?

Avage kaugjuhtimispuldi tagaküljel olev patareipesa. Asendage kaks kasutatud patareid uute LR03 / AAA tüüpi patareidega. Järgige näidatud polaarsust. Sulgege pesa.

Kui suur on kaugjuhtimispuldi 20023 ulatus?

Välitingimustes on maksimaalne ulatus umbes 150 meetrit. Hoone sees väheneb see takistuste ja metallpindade tõttu umbes 20 meetrini.

Kas ma saan juhtida mitut mootorit ühe kaugjuhtimispuldiga?

Jah, kaugjuhtimispuldil on 5 kanalit. Iga kanal võib juhtida kuni 5 torumootorit korraga. Programmeerimisel tuleb mootorid lihtsalt soovitud kanalile määrata.

Kuidas kustutada seadistust või lähtestada kaugjuhtimispult?

Saatja seadistuste kustutamiseks järgige juhendi jaotist P. Täielikuks tehaseseadetele lähtestamiseks vaadake jaotist Q. Kasutage programmeerimisnuppu ja kanali valimist.

Kas kaugjuhtimispult ühildub kõigi Schellenbergi mootoritega?

Kaugjuhtimispult 20023 on mõeldud Schellenbergi poolt heakskiidetud torumootoritele. Kasutage seda ainult tootja määratud seadmetega, et vältida kahjustusi.

Kuidas reguleerida rullkardina lõpp-punkte (ülemine ja alumine)?

Pärast kaugjuhtimispuldi programmeerimist kasutage kardina positsioneerimiseks nuppe Tõus (②) ja Laskumine (④). Seejärel järgige ülemise ja alumise lõpp-punkti salvestamiseks juhendi jaotisi H ja I.

Mida teha, kui kaugjuhtimispult enam ei tööta?

Kontrollige esmalt patareisid: vajadusel vahetage need välja. Veenduge, et mootor on toite all ja olete levialas. Kui probleem püsib, tutvuge juhendiga või võtke ühendust klienditeenindusega aadressil [e-mail].

Kas ma saan lisada teise kaugjuhtimispuldi sama mootori juhtimiseks?

Jah, ühele mootorile saab programmeerida kuni 5 saatjat. Uue saatja õppimiseks järgige juhendi jaotist O.

Kuidas kasutada vahepealset punkti?

Vahepealne punkt võimaldab kardina peatada eelnevalt määratud asendis. Programmeerige see vastavalt juhendi jaotisele K. Kasutage konfigureerimise järel selle saavutamiseks nuppu Peatus (③).

KASUTUSJUHEND 20023 Schellenberg

Ohutus ja juhised 133

Tehnilised andmed 136

Näitude ja klahvide tähendus 137

Vajaminevad tööriistad / Tarnekomplekt 186

A Paigaldus 187

Käsi-raadiosaatja programmeerimine

B Torumootor: Aadressi määramine 190

C Programmeerimisrežiimi käivitamine 192

D Kanali valimine 192

E Käsi-raadiosaatja sidumine torumootoriga 193

F Torumootori pöörlemissuuna kontrollimine 195

G Pöörlemissuuna muutmine 196

H Ülemise löppasendi seadistamine 197

I Alumise löppasendi seadistamine 199

J Programmeerimisrežiimist väljumine 201

K Vaheasendi seadmine (lisavarustus) 201

L Vaheasendi kustutamine 203

M Vaheasendisse liikumine 205

N Löppasendisse liikumine 205

O Teiste käsi-raadiosaatjate sidumine 206

Q Tehasesätete taastamine 211

Kaitstud autoriõigusega, 2018 Alfred Schellenberg GmbH. Kõik õigused on kaitstud. Igasugune autoriõiguse seadusega vastuolus olev kasutamine, eelkõige paljundamine, tõlkimine, töötlemine või sisu edastamine andmebaaside ja muude elektrooniliste meediate ja süsteemide kaudu on keelatud.

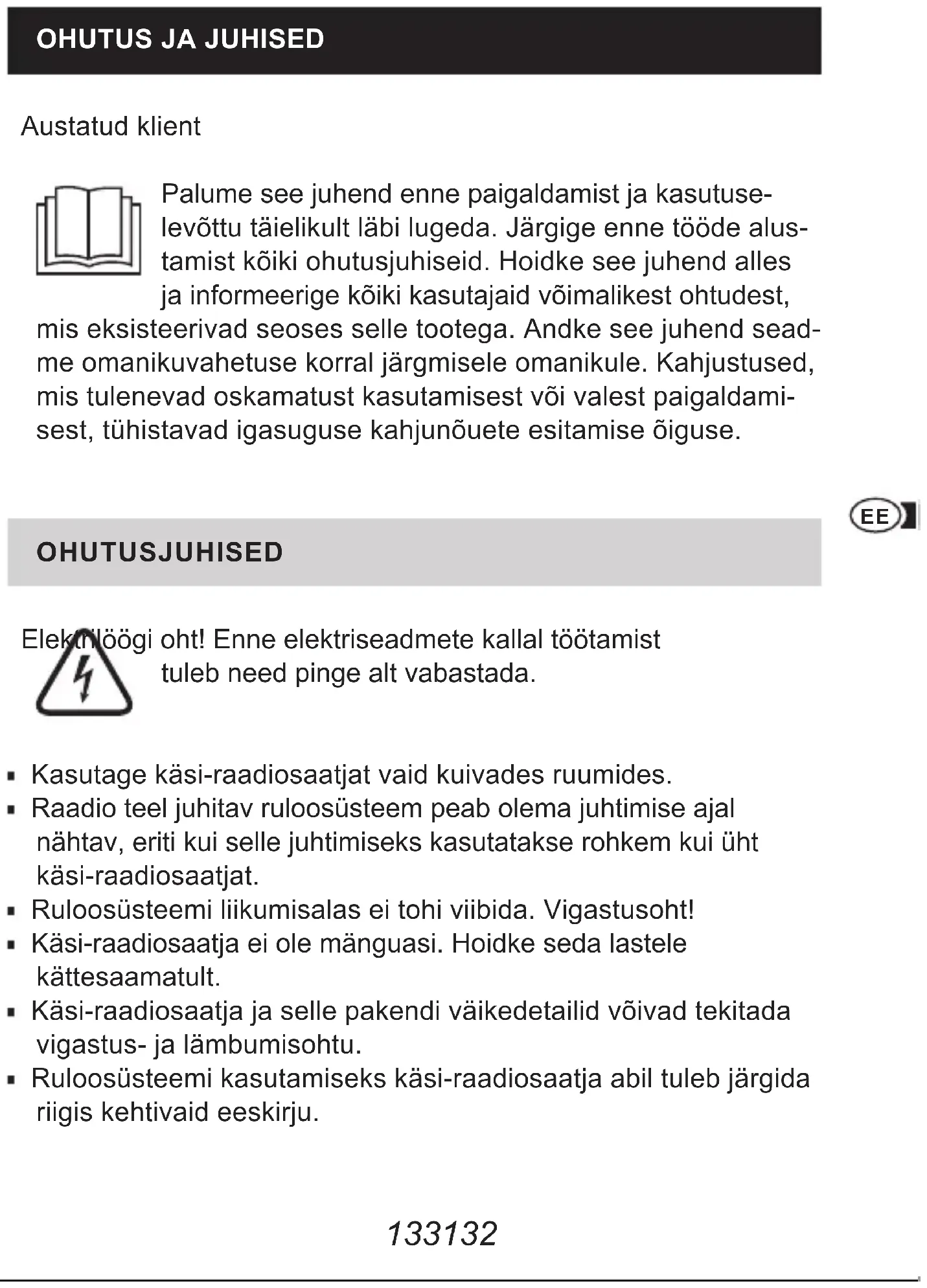

OHUTUS JA JUHISED

Austatud klient

Palume see juhend enne paigaldamist ja kasutuse-levõttu täielikult läbi lugeda. Järgige enne tööde alustamist kõiki ohutusjuhiseid. Hoidke see juhend alles ja informeerige kõiki kasutajaid võimalikest ohtudest, mis eksisteerivad seoses selle tootega. Andke see juhend seadme omanikuvahetuse korral järgmisele omanikule. Kahjustused, mis tulenevad oskamatust kasutamisest või valest paigaldamisest, tühistavad igasuguse kahjunõuete esitamise õiguse.

OHUTUSJUHISED

Elektrilöögi oht! Enne elektriseadmete kallal töötamist tuleb need pinge alt vabastada.

• Kasutage käsi-raadiosaatjat vaid kuivades ruumides.
• Raadio teel juhitav ruloosüsteem peab olema juhtimise ajal nähtav, eriti kui selle juhtimiseks kasutatakse rohkem kui üht käsi-raadiosaatjat.
• Ruloosüsteemi liikumisalas ei tohi viibida. Vigastusoht!
• Käsi-raadiosaatja ei ole mänguasi. Hoidke seda lastele kättesaamatult.
• Käsi-raadiosaatja ja selle pakendi väikedetailid võivad tekitada vigastus- ja lämbumisohtu.
• Ruloosüsteemi kasutamiseks käsi-raadiosaatja abil tuleb järgida riigis kehtivaid eeskirju.

SCHELLENBERG

• Patareisid tohib vahetada üksnes sama tüüpi patareide vastu: LR03 / AAA.
• Ärge liikuge torumootoriga üle lõppasendite. Kahjustuste oht!

CE-DEKLARATSIOON JA VASTAVUS

Toode (artikkel DE 20016, 20023) vastab kehtivatele Euroopa ja rahvuslikele direktiivi nõuetele. Vastavus on töenda- tud. EÜ vastavusdeklaratsiooni täieliku teksti leiate järgmiselt veebiaadressilt: http://www.schellenberg.de (Download-Centeri menüüpunkt „Service“).

Käsi-raadiosaatjat ja patareisid ei tohi visata olmejäätmete hulka. Käsi-raadiosaatja tuleb viia elektri- ja elektroonikajäätmete kogumispunkti. Kasutatud patareid tuleb viia vastavasse kogumispunkti.

RED 2014/53/EU

OTSTARBEKOHANE KASUTAMINE

• Käsi-raadiosaatjat tohib ühendada üksnes tootja poolt lubatud seadmetega.
• Käsi-raadiosaatja muu ja sellest erinev kasutamine ei ole otstarbekohane kasutamine.

• Käsi-raadiosaatjat ei tohi kasutada kõrge riskiga piirkondades ega muude seadmete häirepiirkonnas (nt haiglad, lennujaamad jms).

• Seade ei ole kaitstud häiringute eest, mida põhjustavad teised nõuetekohaselt paigaldatud või käitatavad raadiosüsteemid, eeskätt sellised, mis töötavad samas sagedusvahemikus.

• Käsi-raadiosaatja abil juhitavad ruloosüsteemid peavad olema laitmatus seisukorras.
• Sellest tulenevate kahjude, materiaalsete kahjude ja kehavigastuste eest Alfred Schellenberg GmbH ei vastuta.
• Käsi-raadiosaatja kasutamine magnetkiirgusega seadmete või metallpindade läheduses ohustab tõrkevaba talitlust.
• Käsi-raadiosaatja tööulatus on piiratud Euroopa määruste ja seaduses kehtestatud nõuetega.
• Käsi-raadiosaatja tööulatus on u 150 m vabal alal ja u 20 m hoones.

KASUTUSJUHISED

Ühe kanaliga võib siduda kuni 5 torumootorit. Kõiki viit torumoo- torit juhitakse käsi-raadiosaatja abil samaaegselt. Seejuures arvestatakse ka akende ja uste erinevalt programmeeritud lõppasenditega. Ühe torumootoriga saab siduda kuni viis käsi- raadiosaatjat.

TEHNILISED ANDMED

Saatmissagedus 868,4 MHz

Tööulatus vabal alal kuni 150 m

Tööulatus hoones kuni 20 m

Keskkonnatemperatuur 0 kuni 50 °C

Konstruktsioonilise iseärasused võivad käsi-raadiosaatja tööulatust ja talitlust mõjutada.

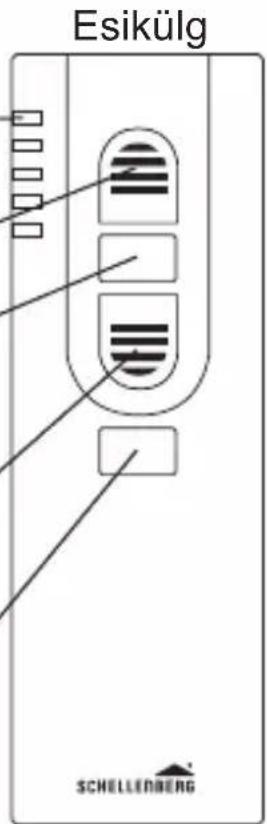

NÄITUDE JA KLAHVIDE TÄHENDUS

① LED-näidik / kanal 1-5 — Vilgub programmeerimise ajal.
② Ülesliikumise nupp Ruloo/markiis liigub üles/välja.
③ Stoppnupp Peatab torumootori üles/alla liikumise.
④ Allaliikumise nupp Ruloo/markiis liigub alla/ sisse.
④ Kanali valimise nupp Nupu vajutamisel valitakse soovitav kanal.

⑤ Programmeerimisnupp Programmeerimisrežiimi sisse- ja väljalülitamine. Nupp asub patareipesas tagaküljel.

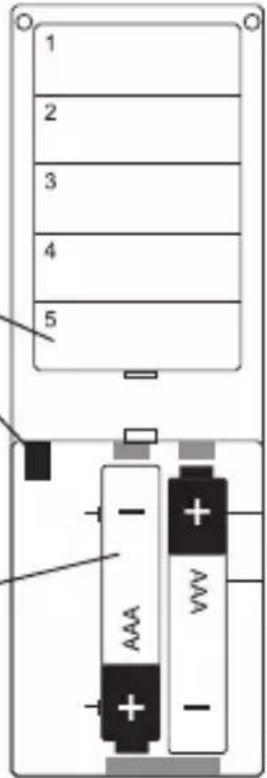

Patareipesa 2x (AAA)

Tagakülg
