Type product	Radiografische afstandsbediening voor rolluiken
Merk	Schellenberg
Model	20023
Zendfrequentie	868,4 MHz
Buitenbereik	Tot 150 meter
Binnenbereik	Tot 20 meter
Voeding	3 V DC, 2 batterijen LR03 / AAA
Beschermingsgraad	IP 20
Omgevingstemperatuur	0°C tot 50°C
Aantal kanalen	5
Aantal motoren per kanaal	Tot 5
Aantal zenders per motor	Tot 5
Hoofdfuncties	Omhoog, Stop, Omlaag, Kanaalselectie, Programmering
Weergave	LED per kanaal (1 tot 5)
Programmeerknop	Bevindt zich in het batterijvak
Gebruik volgens voorschrift	Goedgekeurde buismotoren van Schellenberg
Veiligheid	Risico op elektrische schokken, op afstand houden van personen, verplicht toezicht
Onderhoud en reiniging	Vervang batterijen door identieke LR03/AAA, niet weggooien met huishoudelijk afval
Garantie	Neem contact op met de klantenservice: [e-mail]

Veelgestelde vragen - 20023 Schellenberg

Hoe programmeer ik de afstandsbediening 20023 met een buismotor?

Om de afstandsbediening te programmeren, volg de stappen: open het batterijvak, druk op de programmeerknop (⑥), selecteer het kanaal (⑤), en activeer vervolgens het aanleren op de motor. Raadpleeg de secties D tot O van de handleiding voor meer details.

Hoe vervang ik de batterijen van de afstandsbediening?

Open het batterijvak aan de achterkant van de afstandsbediening. Vervang de twee gebruikte batterijen door nieuwe batterijen van het type LR03 / AAA. Let op de aangegeven polariteit. Sluit het vak.

Wat is het bereik van de afstandsbediening 20023?

Buiten is het maximale bereik ongeveer 150 meter. Binnen een gebouw is het verminderd tot ongeveer 20 meter, afhankelijk van obstakels en metalen oppervlakken.

Kan ik meerdere motoren bedienen met één afstandsbediening?

Ja, de afstandsbediening heeft 5 kanalen. Elk kanaal kan maximaal 5 buismotoren tegelijkertijd bedienen. U hoeft alleen de motoren aan het gewenste kanaal toe te wijzen tijdens het programmeren.

Hoe wis ik een instelling of reset ik de afstandsbediening?

Om de instellingen van een zender te wissen, volg sectie P van de handleiding. Voor een volledige reset naar fabrieksinstellingen, raadpleeg sectie Q. Gebruik de programmeerknop en de kanaalselectie.

Is de afstandsbediening compatibel met alle Schellenberg-motoren?

De afstandsbediening 20023 is ontworpen voor door Schellenberg goedgekeurde buismotoren. Gebruik deze alleen met door de fabrikant gespecificeerde apparaten om schade te voorkomen.

Hoe stel ik de eindpunten (boven en onder) van het rolluik in?

Nadat u de afstandsbediening hebt geprogrammeerd, gebruikt u de toetsen Omhoog (②) en Omlaag (④) om het luik te positioneren. Volg vervolgens de secties H en I van de handleiding om de bovenste en onderste eindpunten op te slaan.

Wat te doen als de afstandsbediening niet meer werkt?

Controleer eerst de batterijen: vervang ze indien nodig. Zorg ervoor dat de motor onder spanning staat en dat u binnen bereik bent. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met de klantenservice via [e-mail].

Kan ik een tweede afstandsbediening toevoegen om dezelfde motor te bedienen?

Ja, er kunnen maximaal 5 zenders op één motor worden geprogrammeerd. Volg sectie O van de handleiding om een nieuwe zender aan te leren.

Hoe gebruik ik het tussenpunt?

Het tussenpunt stopt het luik op een vooraf ingestelde positie. Programmeer het volgens sectie K van de handleiding. Gebruik de Stoptoets (③) om het te bereiken na configuratie.

GEBRUIKSAANWIJZING 20023 Schellenberg

Veiligheid en instructies 25

Verklaring van display en toetsen 29

Vereiste gereedschappen / Leveringsprogramma .... 186

A Montage 187

Programmering draadloze handzender

B Buismotor: Adres toekennen 190

C Programmeermodus starten 192

D Kanaalkeuze 192

E Draadloze handzender met buismotor koppelen .... 193

F Draairichting buismotor controleren 195

G Wijzigingen aanbrengen in draairichting 196

H Eindstand boven instellen 197

I Eindstand beneden instellen .... 199

J Programmeermodus beëindigen 201

K Tussenstand zetten (optioneel) 201

L Tussenstand verwijderen 203

M Naar tussenstand gaan 205

N Naar eindstand gaan 205

O Overige draadloze handzenders aanleren 206

P Instellingen van de draadloze handzender verwijderen ..... 209

Q Fabrieksreset 211

Door de auteurswet beschermd, 2018 Alfred Schellenberg GmbH. Alle rechten voorbehouden. Ieder door de auteurswet niet toegestaan gebruik, met name vermenigvuldiging, vertaling, verwerking c.q. doorgifte van inhoud in databases of andere elektronische media en systemen, is verboden.

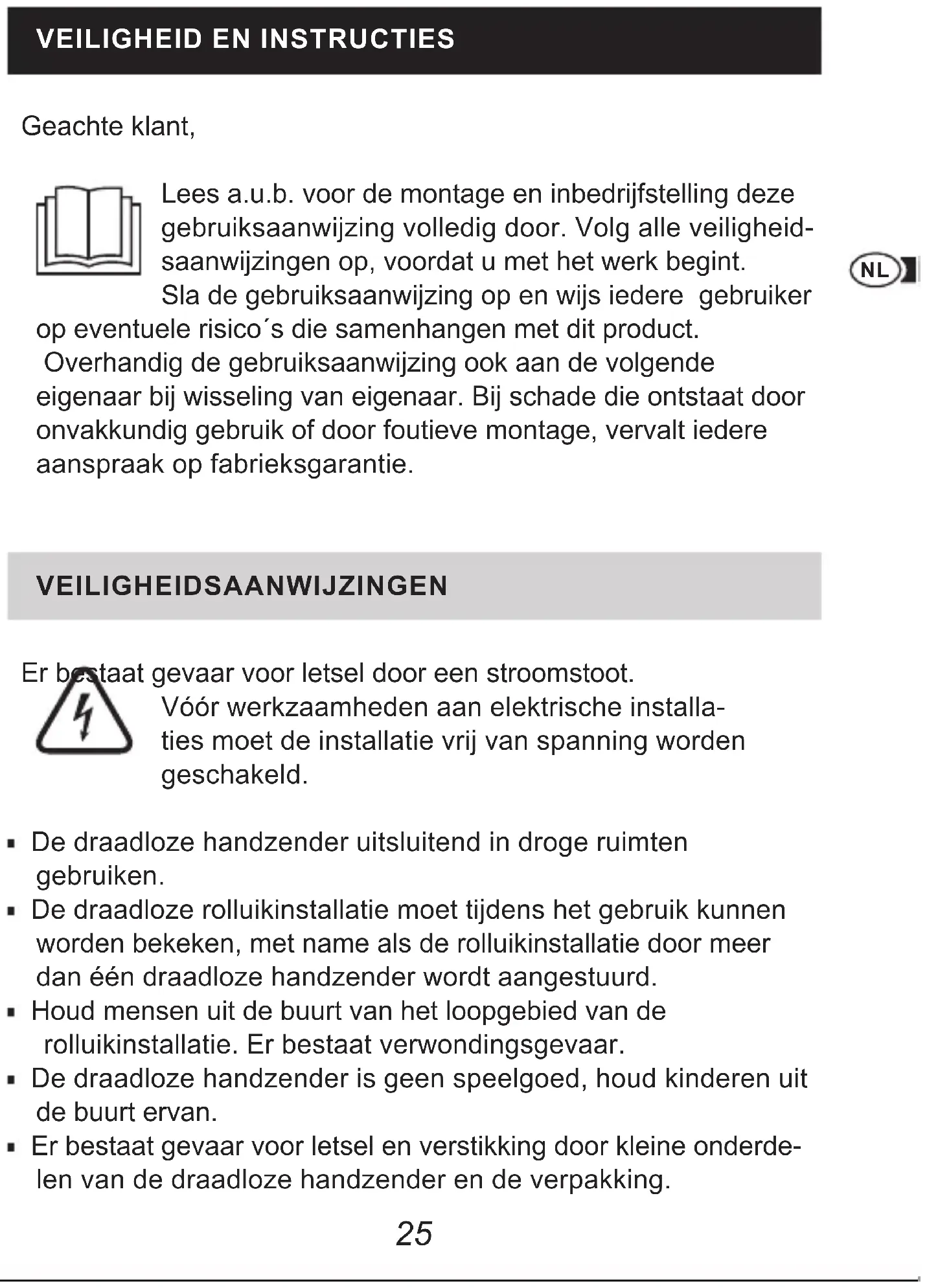

VEILIGHEID EN INSTRUCTIES

Geachte klant,

Lees a.u.b. voor de montage en inbedrijfstelling deze gebruiksaanwijzing volledig door. Volg alle veiligheid-saanwijzingen op, voordat u met het werk begint.

Sla de gebruiksaanwijzing op en wijs iedere gebruiker op eventuele risico's die samenhangen met dit product.

Overhandig de gebruiksaanwijzing ook aan de volgende eigenaar bij wisseling van eigenaar. Bij schade die ontstaat door onvakkundig gebruik of door foutieve montage, vervalt iedere aanspraak op fabrieksgarantie.

VEILIGHEIDSAANWIJZINGEN

Er bestaat gevaar voor letsel door een stroomstoot.

Vóór werkzaamheden aan elektrische installaties moet de installatie vrij van spanning worden geschakeld.

• De draadloze handzender uitsluitend in droge ruimten gebruiken.
• De draadloze rolluikinstallatie moet tijdens het gebruik kunnen worden bekeken, met name als de rolluikinstallatie door meer dan één draadloze handzender wordt aangestuurd.
• Houd mensen uit de buurt van het loopgebied van de rolluikinstallatie. Er bestaat verwondingsgevaar.
• De draadloze handzender is geen speelgoed, houd kinderen uit de buurt ervan.
• Er bestaat gevaar voor letsel en verstikking door kleine onderde- len van de draadloze handzender en de verpakking.

SCHELLENBERG

• Om een rolluikinstallatie via een draadloze handzender te gebruiken moeten de landspecifieke voorschriften in acht worden genomen.
• Batterijen uitsluitend door hetzelfde type vervangen, LR03/AAA.
• Buismotor niet over eindstanden heen zetten.
  Gevaar voor beschadiging!

CE-VERKLARING EN CONFORMITEIT

Het product (art. DE 20016, 20023) voldoet aan de geldende eisen van de Europese en nationale richtlijnen. De conformiteit werd aangetoond. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.schellenberg.de (menu. 'Service' in het downloadcenter).

De draadloze handzender en de batterijen niet als huisvuil weggooien! De draadloze handzender op een geschikte plaats voor gebruikte elektrische apparaten afgeven. Lege batterijen bij een desbetreffende inza-melpunt afgeven.

RED 2014/53/EU

• De draadloze handzender uitsluiten verbinden met apparaten die daarvoor toegestaan zijn door de fabrikant.

• Een ander of verdergaand gebruik van de draadloze handzender geldt als niet volgens de voorschriften.

• De draadloze handzender mag niet in zones met een groot risico of storing van derden (bv. ziekenhuizen, luchthavens of soortgelijke voorzieningen) worden gebruikt.

• Er bestaat geen bescherming tegen storingen door andere op de voorgeschreven wijze opgebouwde of gebruikte draadloze installaties, met name door installaties die in hetzelfde frequentiebereik werken.
• De via de draadloze handzender gebruikte rolluikinstallaties moeten in perfecte staat zijn.
• Voor vervolgschade, materiële schade en persoonlijk letsel bij niet voorgeschreven gebruik is Alfred Schellenberg GmbH niet aansprakelijk.
• Het gebruik van de draadloze handzender in de buurt van apparaten met magnetische straling of metalen vlakken heeft een negatieve invloed op een storingvrije functie.
• Het bereik van de draadloze handzender is door Europese verordeningen en richtlijnen van de wetgever gelimiteerd.
• Het bereik van de draadloze handzender bedraagt ca. 150 meter in open veld en ca. 20 meter binnen een gebouw.

GEBRUIKSINSTRUCTIES

Er kunnen per kanaal maximaal 5 buismotoren worden aangeleerd. De buismotoren worden alle 5 via de draadloze handzender tegelijkertijd aangestuurd. Hierbij wordt ook rekening gehouden met verschillend geprogrammeerde eindposities bij ramen en deuren. Er kunnen op een buismotor maximaal 5 draadloze handzenders worden aangeleerd.

TECHNISCHE GEGEVENS

Zendfrequentie 868,4 MHz

Bereik in open veld maximaal 150 meter

Bereik in een gebouw maximaal 20 meter

Spanningsvoeding 3 V DC

Batterijtype 2 x LR03 / AAA

Omgevingstemperatuur 0° tot 50° Celsius

De bouwkundige omstandigheden kunnen het bereik en de functie van de draadloze handzender schaden.

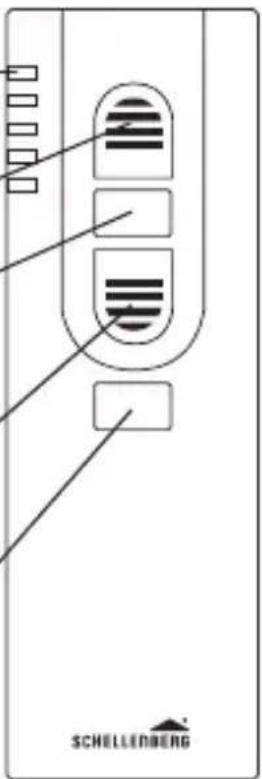

VERKLARING VAN DISPLAYS EN TOETSEN

① LED-display / kanaal 1-5

Knippert tijdens de programmering.

② Toets omhoog gaan

Rolluik / markies loopt naar boven / buiten.

③ Toets stop

Stopt het omhoog / omlaag lopen van de buismotor.

④ Toets omlaag gaan

Rolluik / markies loopt naar beneden / binnen.

⑤ Toets kanaalkeuze

Door het bevestigen van de toets wordt het gewenste kanaal gekozen.

Velden met opschrift

⑥ Toets programmering

In- en uitschakelen van de programmeermodus. De toets bevindt zich in het batterijvak aan de achterkant.

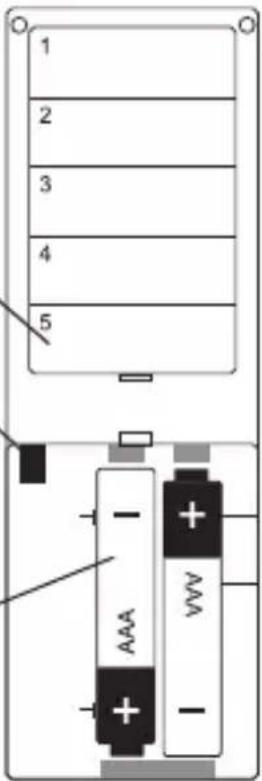

Batterijvak 2x (AAA)

Voorkant

Achterkant
