20023 - Fjärrkontroll Schellenberg - Gratis bruksanvisning och manual

Produkttyp	Radiostyrning för rullgardiner
Märke	Schellenberg
Modell	20023
Sändningsfrekvens	868,4 MHz
Räckvidd utomhus	Upp till 150 meter
Räckvidd inomhus	Upp till 20 meter
Strömförsörjning	3 V DC, 2 batterier LR03 / AAA
Skyddstyp	IP 20
Omgivningstemperatur	0°C till 50°C
Antal kanaler	5
Antal motorer per kanal	Upp till 5
Antal sändare per motor	Upp till 5

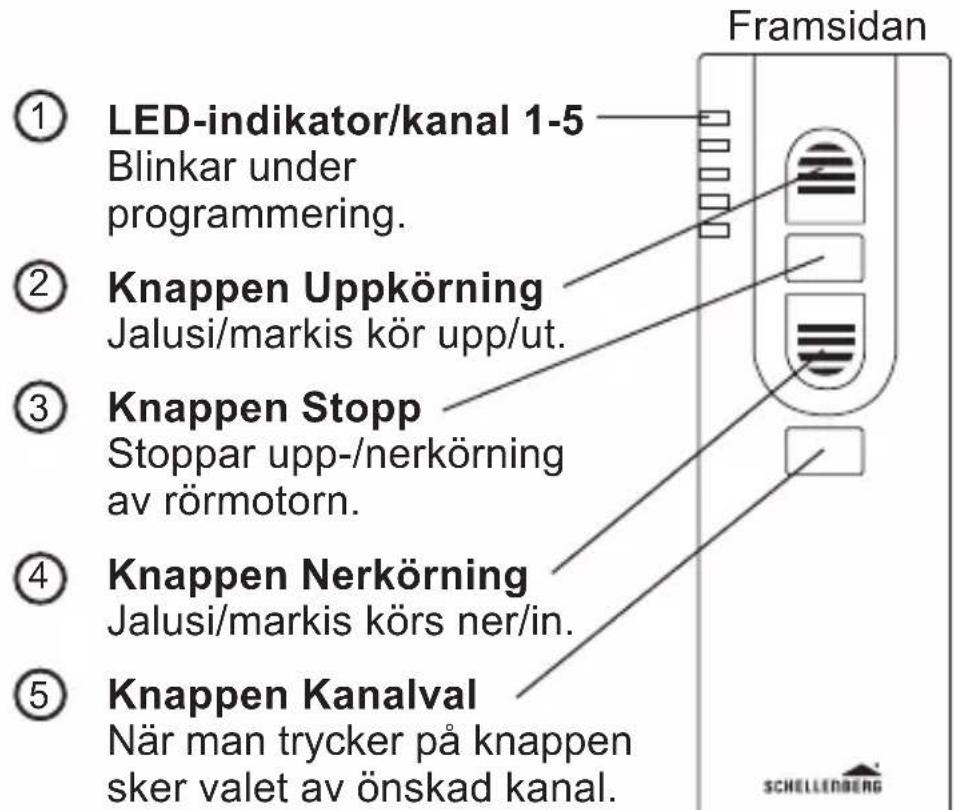

Huvudfunktioner	Upp, Stopp, Ner, Kanalval, Programmering
Display	LED per kanal (1 till 5)

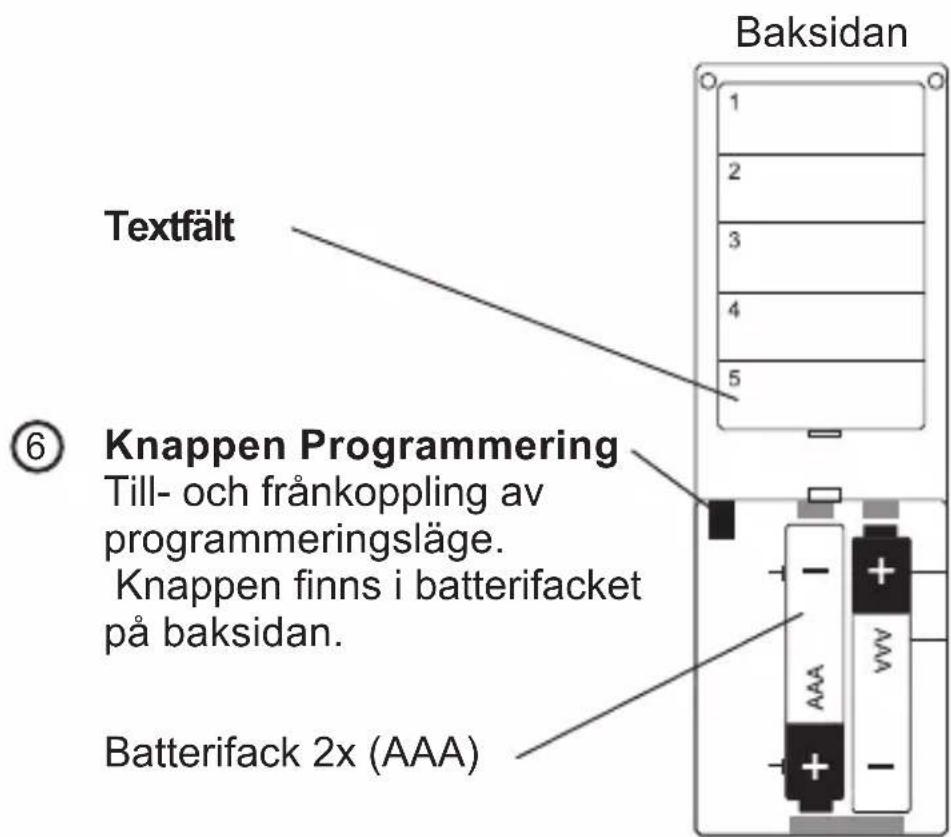

Programmeringsknapp	Belägen i batterifacket
Avsedd användning	Godkända rörmotorer från Schellenberg
Säkerhet	Risk för elektrisk stöt, håll avstånd från personer, obligatorisk övervakning
Underhåll och rengöring	Byt ut batterierna mot identiska LR03/AAA, kasta inte med hushållsavfall
Garanti	Kontakta kundtjänst: [e-mail]

Vanliga frågor - 20023 Schellenberg

Hur programmerar jag fjärrkontrollen 20023 med en rörmotor?

För att programmera fjärrkontrollen, följ stegen: öppna batterifacket, tryck på programmeringsknappen (⑥), välj kanal (⑤), aktivera sedan inlärning på motorn. Se avsnitt D till O i bruksanvisningen för mer information.

Hur byter jag batterierna i fjärrkontrollen?

Öppna batterifacket på baksidan av fjärrkontrollen. Byt ut de två gamla batterierna mot nya LR03 / AAA-batterier. Följ angiven polaritet. Stäng facket.

Vad är räckvidden för fjärrkontrollen 20023?

Utomhus är maximal räckvidd cirka 150 meter. Inomhus minskar den till cirka 20 meter, beroende på hinder och metallytor.

Kan jag styra flera motorer med en enda fjärrkontroll?

Ja, fjärrkontrollen har 5 kanaler. Varje kanal kan styra upp till 5 rörmotorer samtidigt. Tilldela motorerna till önskad kanal vid programmering.

Hur raderar jag en inställning eller återställer fjärrkontrollen?

För att radera en sändares inställningar, följ avsnitt P i bruksanvisningen. För fullständig återställning till fabriksinställningar, se avsnitt Q. Använd programmeringsknappen och kanalval.

Är fjärrkontrollen kompatibel med alla Schellenberg-motorer?

Fjärrkontrollen 20023 är avsedd för rörmotorer godkända av Schellenberg. Använd endast med tillverkarens specificerade enheter för att undvika skador.

Hur ställer jag in ändlägena (övre och nedre) på rullgardinen?

Efter att ha programmerat fjärrkontrollen, använd knapparna Upp (②) och Ner (④) för att placera rullgardinen. Följ sedan avsnitt H och I i bruksanvisningen för att spara övre och nedre ändlägen.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera först batterierna: byt ut dem vid behov. Se till att motorn är strömförsörjd och att du är inom räckvidd. Om problemet kvarstår, se bruksanvisningen eller kontakta kundtjänst på [e-mail].

Kan jag lägga till en andra fjärrkontroll för att styra samma motor?

Ja, upp till 5 sändare kan programmeras på samma motor. Följ avsnitt O i bruksanvisningen för att låta en ny sändare läras in.

Hur använder jag mittläget?

Mittläget gör att du kan stoppa rullgardinen i en förinställd position. Programmera det enligt avsnitt K i bruksanvisningen. Använd Stopp-knappen (③) för att nå det efter konfiguration.

BRUKSANVISNING 20023 Schellenberg

Säkerhet och anvisningar 139

Tekniska data 142

Beskrivning av indikatorer och knappar 143

Nödvändiga verktyg / Leveransens omfattning 186

A Montering 187

Programmering av fjärrkontroll

B Rörmotor: Tilldela adress 190

C Starta programmeringsläge 192

D Kanalval 192

E Koppla fjärrkontrollen till rörmotorn 193

F Kontrollera rörmotorns rotationsriktning 195

G Ändra rotationsriktning 196

H Ställa in övre ändläge 197

I Ställa in nedre ändläge 199

J Avsluta programmeringsläge 201

K Ställa in mellanläge (tillval) 201

L Ta bort mellanläge 203

M Köra till mellanläge 205

N Köra till ändläge 205

O Lära in ytterligare fjärrkontroller 206

P Ta bort inställningarna från fjärkontrollen 209

Q Återställa fabriksinställningarna 211

Skyddad av upphovsrätten, 2018, Alfred Schellenberg GmbH. Alla rättigheter förbehålles. All användning som strider mot upphovsrätten, särskilt kopiering, översättning, bearbetning samt överlämnande av innehållet i databaser och andra elektroniska medier och system, är förbjuden.

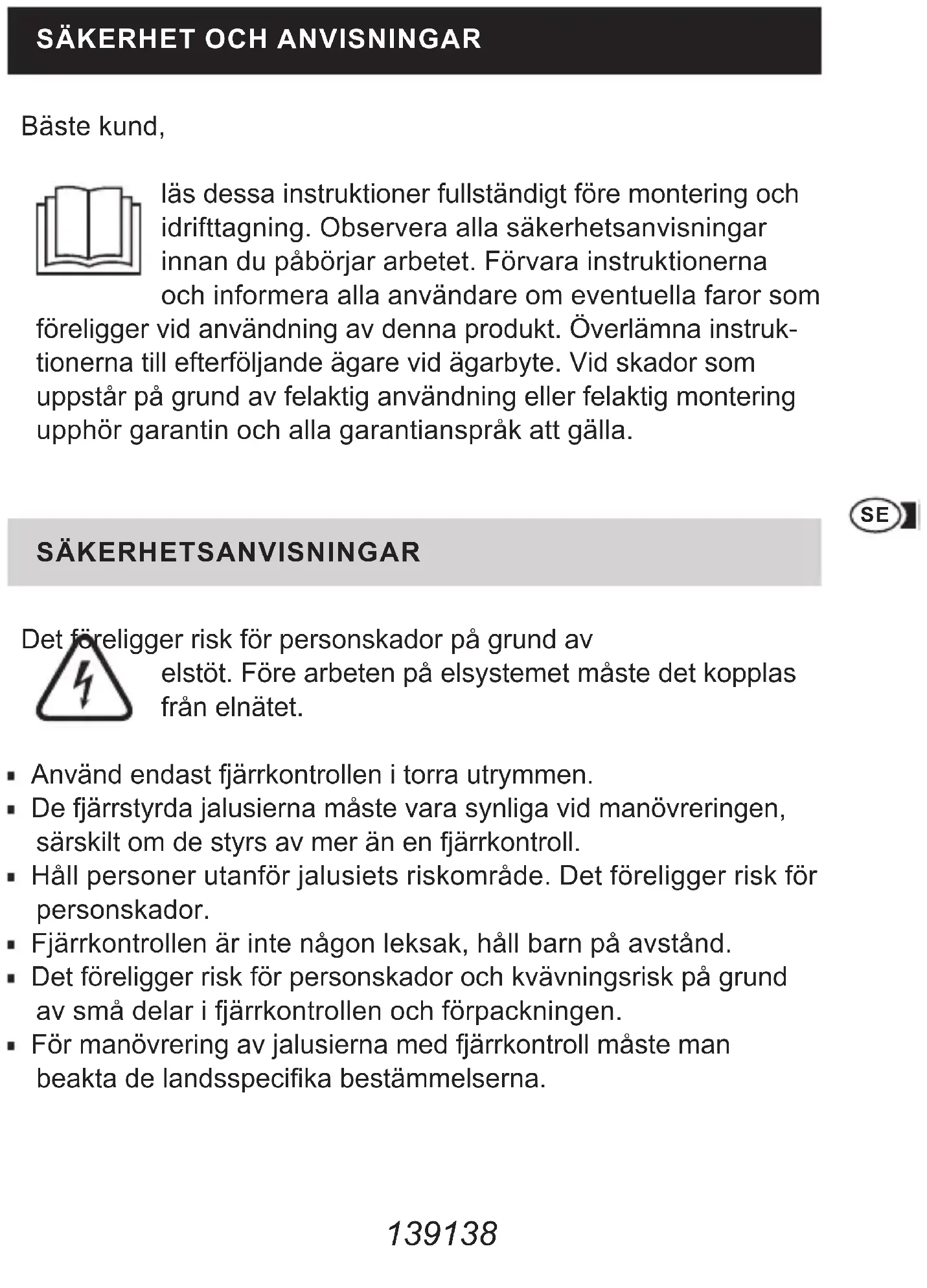

SÄKERHET OCH ANVISNINGAR

Bäste kund,

läs dessa instruktioner fullständigt före montering och idrifttagning. Observera alla säkerhetsanvisningar innan du påbörjar arbetet. Förvara instruktionerna och informera alla användare om eventuella faror som föreligger vid användning av denna produkt. Överlämna instruktionerna till efterföljande ägare vid ägarbyte. Vid skador som uppstår på grund av felaktig användning eller felaktig montering upphör garantin och alla garantianspråk att gälla.

SÄKERHETSANVISNINGAR

Det föreligger risk för personskador på grund av

elstöt. Före arbeten på elsystemet måste det kopplas från elnätet.

• Använd endast fjärrkontrollen i torra utrymmen.
• De fjärrstyrda jalusierna måste vara synliga vid manövreringen, särskilt om de styrs av mer än en fjärrkontroll.
• Håll personer utanför jalusiets riskområde. Det föreligger risk för personskador.
• Fjärrkontrollen är inte någon leksak, håll barn på avstånd.
• Det föreligger risk för personskador och kvävningsrisk på grund av små delar i fjärrkontrollen och förpackningen.
• För manövrering av jalusierna med fjärrkontroll måste man beakta de landsspecifika bestämmelserna.

SCHELLENBERG

- Ersätt endast batterierna med samma typ, LR03/AAA.

- Kör inte rörmotorn förbi ändlägena.

Risk för skador!

CE-FÖRKLARING OCH ÖVERENSSTÄMMELSE

Produkten (art. DE 20016, 20023) uppfyller de gällande kraven i de europeiska och nationella riktlinjerna. Överensstämmelse har bevisats. Den fullständiga texten med EU-försäkran om överensstämmelse finns på internetadressen:

http://www.schellenberg.de (menypunkt "Service", underrubrik "Download-Center").

Kasta inte fjärrkontrollen och batterierna i hushållsavfallet! Lämna in fjärrkontrollen till en lämplig insamlingsplats för uttjänta elektriska apparater. Lämna in förbrukade batterier till en insamlingsplats.

RED 2014/53/EU

AVSEDD ANVÄNDNING

- Anslut endast fjärrkontrollen till utrustning som har godkänts av tillverkaren.

- All annan användning av fjärrkontrollen är att beakta som ej avsedd användning.

- Fjärrkontrollen får inte användas i områden med hög risk eller risk för störning av tredje part (t.ex. sjukhus, flygplatser eller liknande anordningar).

• Det finns inte något skydd mot störningar från andra korrekt monterade och drivna radiosystem, särskilt inte från sådana som arbetar i samma frekvensområde.
• Jalusierna som drivs med fjärrkontrollen måste befinna sig i ett felfritt skick.
• Alfred Schellenberg GmbH ansvarar inte för följdskador, materiella skador och personskador vid icke avsedd användning.
• Användning av fjärrkontrollen i närheten av utrustning med magnetisk strålning eller metalliska ytor påverkar störningsfri funktion.
• Fjärrkontrollens räckvidd begränsas av europeiska förordningar och lagstiftarnas riktlinjer.
• Fjärrkontrollens räckvidd uppgår till ca 150 meter utomhus och ca 20 meter inomhus.

ANVÄNDNINGSINSTRUKTIONER

För varje kanal kan man styra upp till fem rörmotorer. Samtliga fem rörmotorer styrs samtidigt av fjärrkontrollen. Härvid tas även hänsyn till olika programmerade ändlägen vid fönster och dörrar. Till en rörmotor kan upp till fem fjärrkontroller läras in.

TEKNISKA DATA

Sändningsfrekvens 868,4 MHz

Räckvidd utomhus upp till 150 meter

Räckvidd inomhus upp till 20 meter

Spänningsförsörjning 3 V DC

Batterietyp 2 x LR03 / AAA

Skyddsklass IP 20

Omgivningstemperatur 0 °C till 50 °C

Byggnadsdelar påverkar fjärrkontrollens räckvidd och funktion.

BESKRIVNING AV INDIKATORER OCH KNAPPAR

INDHOLDSFORTEGNELSE

Vid garantianspråk, behov av reservdelar eller frågor angående korrekt montering av era produkter, ber vi er att kontakta vår kundservice. [e-mail]
