20023 - Fjernbetjening Schellenberg - Gratis brugsanvisning og manual

Produkttype	Radiobetjening til rulleskodder
Mærke	Schellenberg
Model	20023
Sendefrekvens	868,4 MHz
Udendørs rækkevidde	Op til 150 meter
Indendørs rækkevidde	Op til 20 meter
Strømforsyning	3 V DC, 2 x LR03/AAA-batterier
Beskyttelsestype	IP20
Omgivelsestemperatur	0°C til 50°C
Antal kanaler	5
Antal motorer pr. kanal	Op til 5
Antal sendere pr. motor	Op til 5
Vigtigste funktioner	Op, Stop, Ned, Kanalvalg, Programmering
Display	LED pr. kanal (1 til 5)
Programmeringsknap	Placeret i batterirummet
Tilsigtet brug	Godkendte Schellenberg-rørmotorer
Sikkerhed	Risiko for elektrisk stød, hold afstand fra personer, tilsyn er påkrævet
Vedligeholdelse og rengøring	Udskift batterier med identiske LR03/AAA, må ikke bortskaffes med husholdningsaffald
Garanti	Kontakt kundeservice: [e-mail]

Ofte stillede spørgsmål - 20023 Schellenberg

Hvordan programmerer man fjernbetjeningen 20023 til en rørmotor?

For at programmere fjernbetjeningen skal du følge disse trin: Åbn batterirummet, tryk på programmeringsknappen (⑥), vælg kanal (⑤), og aktiver derefter indlæring på motoren. Se afsnit D til O i vejledningen for yderligere detaljer.

Hvordan udskifter man batterierne i fjernbetjeningen?

Åbn batterirummet på bagsiden af fjernbetjeningen. Udskift de to brugte batterier med nye af typen LR03/AAA. Overhold den angivne polaritet. Luk batterirummet.

Hvad er rækkevidden for fjernbetjeningen 20023?

Udendørs er den maksimale rækkevidde cirka 150 meter. Indendørs er den reduceret til cirka 20 meter, afhængigt af forhindringer og metaloverflader.

Kan jeg styre flere motorer med én fjernbetjening?

Ja, fjernbetjeningen har 5 kanaler. Hver kanal kan styre op til 5 rørmotorer samtidigt. Tildel blot motorerne til den ønskede kanal under programmering.

Hvordan sletter man en indstilling eller nulstiller fjernbetjeningen?

For at slette indstillingerne for en sender skal du følge afsnit P i vejledningen. For en fuldstændig nulstilling til fabriksindstillinger henvises til afsnit Q. Brug programmeringsknappen og kanalvalget.

Er fjernbetjeningen kompatibel med alle Schellenberg-motorer?

Fjernbetjeningen 20023 er designet til rørmotorer godkendt af Schellenberg. Brug den kun med enheder specificeret af producenten for at undgå skader.

Hvordan indstiller man endepunkterne (øverst og nederst) for rulleskodden?

Efter at have programmeret fjernbetjeningen, brug Op (②) og Ned (④) til at placere skodden. Følg dernæst afsnit H og I i vejledningen for at gemme øverste og nederste endepunkt.

Hvad gør man, hvis fjernbetjeningen ikke virker?

Kontrollér først batterierne: Udskift dem om nødvendigt. Sørg for, at motoren er tændt, og at du er inden for rækkevidde. Hvis problemet fortsætter, se vejledningen eller kontakt kundeservice på [e-mail].

Kan jeg tilføje en anden fjernbetjening til at styre den samme motor?

Ja, op til 5 sendere kan programmeres til den samme motor. Følg afsnit O i vejledningen for at indlære en ny sender.

Hvordan bruger man mellempunktet?

Mellempunktet gør det muligt at stoppe skodden i en foruddefineret position. Programmer det i henhold til afsnit K i vejledningen. Brug Stop (③) for at nå det efter konfiguration.

BRUGSANVISNING 20023 Schellenberg

Sikkerhed og henvisninger 145

Tekniske data 148

Nødvendigt værktøj / Leveringsomfang 186

A Montering 187

Programmering af den trådløse fjernbetjening

B Rørmotor: Tildeling af en adresse 190

C Start af programmeringsmodusset 192

D Valg af kanal 192

E Kobling af rørmotoren til den trådløse fjernbetjening ..... 193

F Tjek rørmotorens rotationsretning 195

G Ændring af rørmotorens rotationsretning 196

H Justering af den øverste yderstilling 197

I Justering af den nederste yderstilling 199

J Afslut programmeringsmodusset 201

K Programmering af en mellemstilling (valgfrit) 201

L Sletning af en mellemstilling 203

M Kørsel hen til mellemstillingen 205

N Kørsel hen til yderstillingen 205

O Programmering af yderligere trådløse fjernbetjeninger ..... 206

P Slet den trådløse fjernbetjenings indstilling 209

Q Fabriksreset 211

Beskyttet af ophavsretten, 2018 Alfred Schellenberg GmbH. Alle rettigheder forbeholdt. Enhver brug, som ikke er tilladt i henhold til ophavsretten, især kopiering, oversættelse, bearbejdning eller videregivelse af indhold fra databaser eller andre elektroniske medier og systemer, er forbudt.

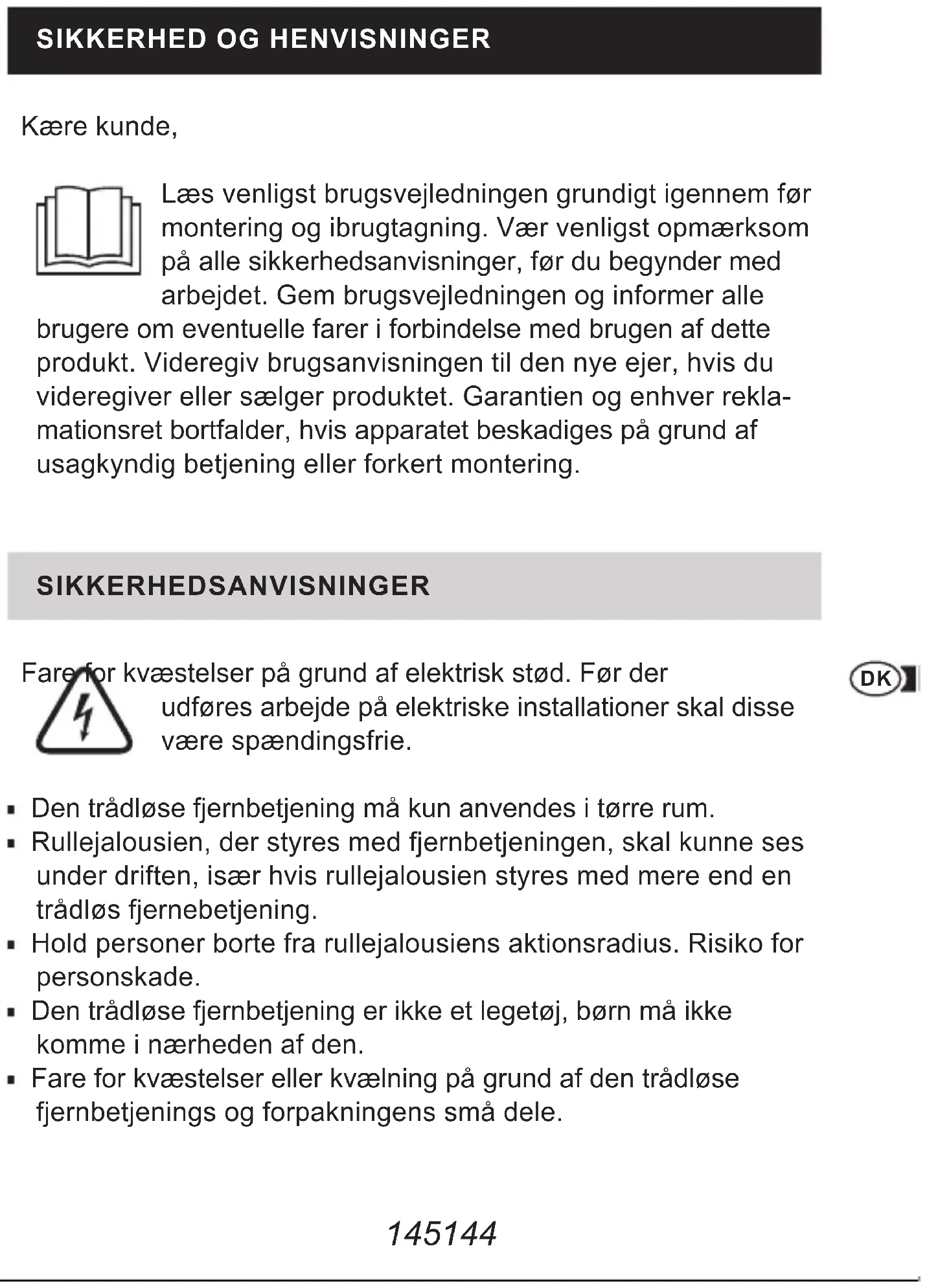

SIKKERHED OG HENVISNINGER

Kære kunde,

Læs venligst brugsvejledningen grundigt igennem før montering og ibrugtagning. Vær venligst opmærksom på alle sikkerhedsanvisninger, før du begynder med arbejdet. Gem brugsvejledningen og informer alle brugere om eventuelle farer i forbindelse med brugen af dette produkt. Videregiv brugsanvisningen til den nye ejer, hvis du videregiver eller sælger produktet. Garantien og enhver reklamationsret bortfalder, hvis apparatet beskadiges på grund af usagkyndig betjening eller forkert montering.

SIKKERHEDSANVISNINGER

Fare for kvæstelser på grund af elektrisk stød. Før der

udføres arbejde på elektriske installationer skal disse være spændingsfrie.

• Den trådløse fjernbetjening må kun anvendes i tørre rum.
• Rullejalousien, der styres med fjernbetjeningen, skal kunne ses under driften, især hvis rullejalousien styres med mere end en trådløs fjernebetjening.
• Hold personer borte fra rullejalousiens aktionsradius. Risiko for personskade.
• Den trådløse fjernbetjening er ikke et legetøj, børn må ikke komme i nærheden af den.
• Fare for kvæstelser eller kvælning på grund af den trådløse fjernbetjenings og forpakningens små dele.

SCHELLENBERG

• Der skal tages højde for de regionalt gyldige regler ved betjening af en rullejalousi med en trådløs fjernbetjening.
• Ved bytning af batterier må der kun bruges den samme type batterier. LR03/AAA
• Kør ikke rørmotoren ud over yderstillingerne. Risiko for beskadigelse!

CE-ERKLÆRING OG OVERENSSTEMMELSE

Produktet (art. DE 20016, 20023) opfylder de gældende krav i det europæiske og nationale direktiv. Overensstemmelsen er dokumenteret. Den fulde tekst fra EU-overensstemmelse-serkdaeringen findes på internetadressen: http://www.schellenberg.de (menupunkt „Service“ i download-centret).

Den tråclose fjernbetjening og batterierne må ikke bortskaffes sammen med husholdningsalfald. Bring den trådlose fjernbetjening til et dertil beregnet samlingssted for elektronisk affald. Tomme batterier skal tages til genbrugspladsen.

RED 2014/53/EU

KORREKT ANVENDELSE

• Tilslut den trådløse fjernbetjening kun til apparater, som er egnede til dette ifølge producenten.
• Hvis den trädlose fjernbeljening anvendes til andre eller yderligere formål, anvendes den ikke korrekt.

Den trådløse fjernbetjening må ikke bruges i områder, hvor der er risiko for, at andre driftssystemer forstyrres (f. eks. sygehuse, lufthavne eller lignende).
- Der er ikke etableret nogen form for beskyttelse mod forstyrrelser, som kommer fra andre korrekt monterede og anvendte fjernbetjeninger, specielt ikke, hvis de befinder sig i det samme frekvensområde.
- De rullejalousier, som skal betjenes via den trådløse fjernbetje- ning, skal være i fejlfrit tilstand.
- Alfred Schellenberg GmbH hæfter ikke for følgeskader, materielle skader eller personskader, hvis produktet ikke anvendes korrekt.
- Anvendelse af den trådløse fjernbetjening i nærheden af apparater med magnetisk stråling eller metalliske overflader påvirker den fejlfrie funktion.
Den trådløse fjernbetjenings rækkevidde er begrænset i henhold til de europæiske direktiver og loven.
Den trådløse fjernbetjenings rækkevidde er ca. 150 meter på åbne marker og ca. 20 meter inde i bygninger.

BRUGSANVISNINGER

Der kan styres op til 5 rørmotorer per kanal. Alle 5 rørmotorer styres samtidigt med den trådløse fjernbetjening. Her tages der også højde for yderstillinger ved vinduer og døre, der er programmet forskelligt. Der kan kobles op til 5 trådløse fjernbetje- ninger til en rørmotor.

TEKNISKE DATA

Sendefrekvens 868,4 MHz

Rækkevidde på åbne marker op til 150 meter

Rækkevidde inde i bygninger op til 20 meter

Spændingsforsyning 3 V DC

Batteritype 2 x LR03 / AAA

Byggetekniske forhold påvirker den trådløse fjernbetjenings rækkevidde og funktion.

BESKRIVELSE DISPLAY OG KNAPPER

① LED display/kanal 1-5 Blinker under programmeringen.
② Knap opkørsel Jalousier / markisen kører op / ud.
③ Knap stop Stopper rørmotorens kørsel.
④ Knap nedkørsel Jalousier / markise kører ned / ind.
⑤ Knap kanalvalg Ved at trykke på knappen kan man vælge den ønskede kanal.

⑥ Knap programmering Tænder eller slukker programmeringsmodusset. Knappen sidder i batteri- kammeret på bagsiden.

Batterikammer 2x (AAA)

Bagside

INNHOLDSFORTEGNELSE

E Koble den trådløse senderen til rørmotoren 193

F Kontrollere dreieretnignen på rørmotoren 195

G Endre dreieretningen 196

Kontakt venligst vores kundeservice, hvis du har spørgsmål om garanti eller den korrekte montering af dit produkt, eller hvis du har brug for reservedele. [e-mail]
