Tip izdelka	Radijski daljinski upravljalnik za rolete
Znamka	Schellenberg
Model	20023
Frekvenca oddajanja	868,4 MHz
Doseg na prostem	Do 150 metrov
Doseg v notranjosti	Do 20 metrov
Napajanje	3 V DC, 2 bateriji LR03 / AAA
Stopnja zaščite	IP 20
Delovna temperatura	0°C do 50°C
Število kanalov	5
Število motorjev na kanal	Do 5
Število oddajnikov na motor	Do 5
Glavne funkcije	Dvig, Ustavitev, Spust, Izbira kanala, Programiranje
Prikaz	LED za posamezen kanal (1 do 5)
Programirna tipka	Nahaja se v predelu za baterije
Predvidena uporaba	Homologirani cevni motorji Schellenberg
Varnost	Nevarnost električnega udara, oddaljenost od oseb, obvezno nadzorovanje
Vzdrževanje in čiščenje	Baterije zamenjajte z enakimi LR03/AAA, ne odlagajte med gospodinjske odpadke
Garancija	Kontaktirajte servis: [e-mail]

Pogosto zastavljena vprašanja - 20023 Schellenberg

Kako programirati daljinski upravljalnik 20023 s cevnim motorjem?

Za programiranje daljinskega upravljalnika sledite korakom: odprite predel za baterije, pritisnite programirno tipko (⑥), izberite kanal (⑤), nato na motorju aktivirajte učenje. Podrobnosti so v razdelkih D do O navodil.

Kako zamenjati baterije daljinskega upravljalnika?

Odprite predel za baterije na zadnji strani daljinskega upravljalnika. Zamenjajte dve izrabljeni bateriji z novima baterijama tipa LR03 / AAA. Upoštevajte označeno polarnost. Zaprite predel.

Kakšen je doseg daljinskega upravljalnika 20023?

Na prostem je največji doseg približno 150 metrov. V notranjosti stavbe se zmanjša na približno 20 metrov, odvisno od ovir in kovinskih površin.

Ali lahko z enim daljinskim upravljalnikom upravljam več motorjev?

Da, daljinski upravljalnik ima 5 kanalov. Vsak kanal lahko hkrati upravlja do 5 cevnih motorjev. Med programiranjem motorje dodelite želenemu kanalu.

Kako izbrisati nastavitev ali ponastaviti daljinski upravljalnik?

Za brisanje nastavitev oddajnika sledite razdelku P navodil. Za popolno ponastavitev na tovarniške nastavitve glejte razdelek Q. Uporabite programirno tipko in izbiro kanala.

Ali je daljinski upravljalnik združljiv z vsemi motorji Schellenberg?

Daljinski upravljalnik 20023 je zasnovan za cevne motorje, ki jih je homologiral Schellenberg. Uporabljajte ga le z napravami, ki jih določi proizvajalec, da preprečite poškodbe.

Kako nastaviti končne točke (zgornjo in spodnjo) rolete?

Po programiranju daljinskega upravljalnika uporabite tipki Dvig (②) in Spust (④) za pozicioniranje rolete. Nato sledite razdelkoma H in I navodil za shranjevanje zgornje in spodnje končne točke.

Kaj storiti, če daljinski upravljalnik ne deluje več?

Najprej preverite baterije: po potrebi jih zamenjajte. Prepričajte se, da je motor pod napetostjo in da ste v dosegu. Če težava vztraja, preglejte navodila ali kontaktirajte servis na [e-mail].

Ali lahko dodam drug daljinski upravljalnik za upravljanje istega motorja?

Da, na en motor je mogoče programirati do 5 oddajnikov. Sledite razdelku O navodil, da nov oddajnik vključite v učenje.

Kako uporabiti vmesno točko?

Vmesna točka omogoča zaustavitev rolete na vnaprej določenem položaju. Programirajte jo v skladu z razdelkom K navodil. Po nastavitvi uporabite tipko Ustavitev (③) za dosego te točke.

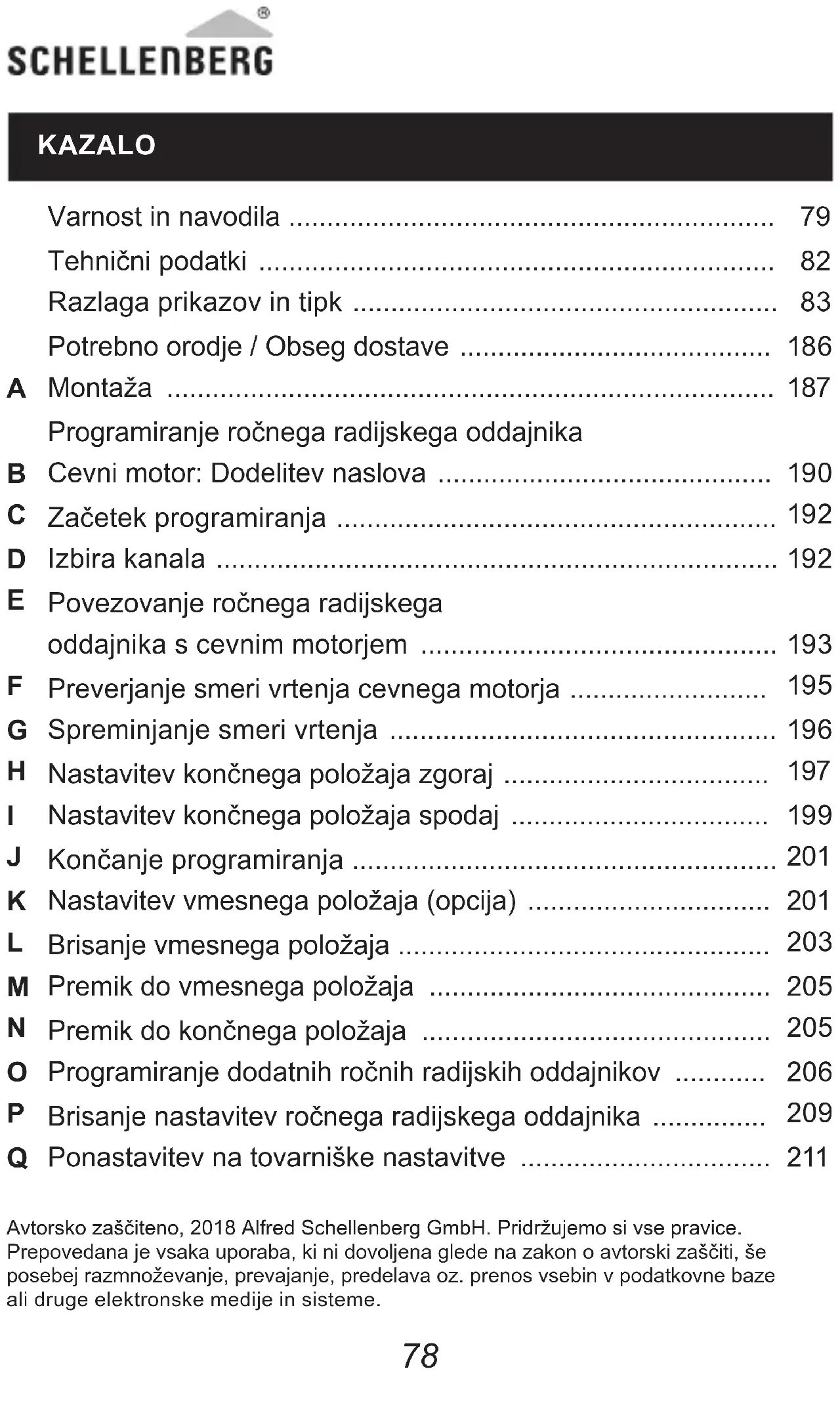

NAVODILA ZA UPORABO 20023 Schellenberg

Programiranje ročnega radijskega oddajnika

B Cevni motor: Dodelitev naslova 190

C Začetek programiranja 192

D Izbira kanala 192

E Povezovanje ročnega radijskega oddajnika s cevnim motorjem .... 193

F Preverjanje smeri vrtenja cevnega motorja 195

G Spreminjanje smeri vrtenja 196

H Nastavitev končnega položaja zgoraj 197

I Nastavitev končnega položaja spodaj 199

J Končanje programiranja 201

K Nastavitev vmesnega položaja (opcija) 201

L Brisanje vmesnega položaja 203

M Premik do vmesnega položaja 205

N Premik do končnega položaja 205

O Programiranje dodatnih ročnih radijskih oddajnikov ..... 206

P Brisanje nastavitev ročnega radijskega oddajnika 209

Q Ponastavitev na tovarniške nastavitve 211

Avtorsko zaščiteno, 2018 Alfred Schellenberg GmbH. Pridržujemo si vse pravice. Prepovedana je vsaka uporaba, ki ni dovoljena glede na zakon o avtorski zaščiti, še posebej razmnoževanje, prevajanje, predelava oz. prenos vsebin v podatkovne baze ali druge elektronske medije in sisteme.

VARNOST IN NAVODILA

Spoštovana uporabnica, spoštovani uporabnik,

pred montažo in zagonom preberite skrbno in v celoti ta navodila. Preden boste začeli z delom, upoštevajte vsa varnostna navodila. Skrbno shranite navodila in vsakega uporabnika opozorite na morebiten nevarnosti, ki nastanejo v povezavi s tem izdelkom. Ob menjavi lastnika predajte ta navodila novemu lastniku. Pri škodi, ki nastane zaradi nepravilne uporabe ali pomanjkljive montaže, prenehata veljati vse pravice iz garancije.

VARNOSTNA NAVODILA

Obstaja nevarnost poškodb zaradi udara električnega

toka. Pred začetkom del je treba odklopiti električne naprave od napetosti.

• Ročni radijski oddajnik uporabljajte le v suhih prostorih.
• Roletne naprave z radijskim krmiljenjem morajo biti med obratovanjem v vidnem polju, še posebej, če roletne naprave krmili več ročnih radijskih oddajnikov.
• Ljudem ne dovolite vstopa v območje premikanja roletne naprave. Obstaja nevarnost poškodb.
• Ročni radijski oddajnik ni igrača, zato ne dovolite otrokom v bližino.
• Obstaja nevarnost poškodb in zadušitve zaradi majhni delov ročnega radijskega oddajnika in embalaže.
• Za obratovanje roletne naprave s pomočjo ročnega radijskega oddajnika morate upoštevati predpise, specifične za državo.

SCHELLENBERG

• Baterije zamenjajte le s takšnimi, ki so enakega tipa, LR03 / AAA.
• Cevnega motorja ne premikajte prek končnih položajev. Nevarnost poškodovanja!

IZJAVA CE IN SKLADNOST

Izdelek izpolnjuje (izdel. DE 20016, 20023) veljavne zahteve evropskih in nacionalnih direktiv. Skladnost je bila do-kazana. Celotno besedilo izjave o skladnosti EU je dostopno na naslednji povezavi: http://www.schellenberg.de (element menija „servis“ v središču za prenos).

Ročnega radijskega oddajnika in baterij ne odvrzite med gospodinjske odpadke. Ročni radijski oddajnik oddajne na ustreznem mestu za električne stare naprave. Izrabljene baterije oddajne na ustreznem zbirnem mestu.

RED 2014/53/EU

NAMENSKA UPORABA

• Ročni radijski oddajnik povežite le z napravami, ki jih je odobril proizvajalec.
• Drugačna uporaba ali uporaba ročnega radijskega oddajnika, ki je izven opisane, velja kot nenamenska.

• Ročni radijski oddajnik ni dovoljeno uporabljati v območju velikega tveganja ali motenj tretjih (npr. bolnišnice, letališča ali podobne ustanove).

• Ne obstaja zaščita pred motnjami drugih, pravilno postavljenih ali delujočih radijskih naprav, še posebej takšnih, ki delujejo v istem frekvenčnem območju.

• Roletne naprave, ki jih upravljate s pomočjo ročnega radijskega oddajnika morajo biti vedno v brezhibnem stanju.
• Podjetje Alfred Schellenberg GmbH ne jamči za posledično škodo, materialno škodo in poškodovanje ljudi, nastalo zaradi nenamenske uporabe.
• Uporaba ročnega radijskega oddajnika v bližini naprav z magnetnim sevanjem ali kovinskih površin vpliva na nemoteno delovanje.
• Doseg ročnega radijskega oddajnika je omejena z evropskimi uredbami in direktivami zakonodajalca.
• Doseg ročnega radijskega oddajnika je pribl. 150 metrov na prostem in pribl. 20 metrov v zgradbi.

NAVODILA ZA UPORABO

Na kanal lahko programirate do 5 cevnih motorjev. Vseh 5 cevnih motorjev se sočasno krmili s pomočjo ročnega radijskega oddajnika. Pri tem se upoštevajo tudi različno programirani končni položaji pri oknih in vratih. Na en cevni motor lahko programirate do 5 ročnih radijskih oddajnikov.

TEHNIČNI PODATKI

Oddajna frekvenca 868,4 MHz

Doseg na prostem do 150 metrov

Doseg v zgradbi do 20 metrov

Napajanje z napetostjo 3 V DC

Tip baterije 2 x LR03 / AAA

Vrsta zaščite IP 20

Temperatura okolice 0° do 50° Celzija

Gradbene danosti vplivajo na doseg in delovanje ročnega radijskega oddajnika.

RAZLAGA PRIKAZOV IN TIPK

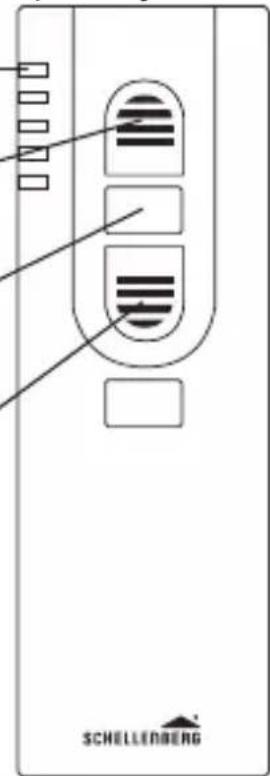

Sprednja stran

① LED prikazovalnik / kanal 1-5 Utripa med programiranjem.
② Tipka Navzgor Roleta / markiza se premika navzgor / izklop.
③ Tipka Ustavitev Ustavi premikanje cevnega motorja navzgor / navzdol.
④ Tipka Navzdol Roleta / markiza se premika navzdol / vklop.
⑤ Tipka Izbira kanala S potrditvijo tipke izberete želeni kanal.

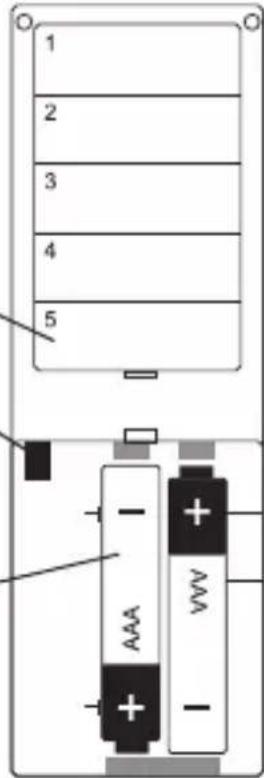

Hrbtna stran

Polje z napisi

⑥ Tipka Programiranje Vklop in izklop programiranja. Tipka je v predalčku za baterije na hrbtni strani.

Predalček za baterije 2x (AAA)
