Tip proizvoda	Radio daljinski upravljač za roletne
Brend	Schellenberg
Model	20023
Frekvencija emitovanja	868,4 MHz
Domet na otvorenom	Do 150 metara
Domet u zatvorenom	Do 20 metara
Napajanje	3 V DC, 2 baterije LR03 / AAA
Tip zaštite	IP 20
Temperatura okoline	0°C do 50°C
Broj kanala	5
Broj motora po kanalu	Do 5
Broj predajnika po motoru	Do 5
Glavne funkcije	Podizanje, Zaustavljanje, Spuštanje, Izbor kanala, Programiranje
Prikaz	LED po kanalu (1 do 5)
Taster za programiranje	Nalazi se u odeljku za baterije
Ispravna upotreba	Odobreni cevni motori Schellenberg
Bezbednost	Rizik od električnog udara, držanje na udaljenosti od osoba, obavezno nadgledanje
Održavanje i čišćenje	Baterije zameniti identičnim LR03/AAA, ne bacati sa kućnim otpadom
Garancija	Kontaktirajte servis: [e-mail]

Često postavljana pitanja - 20023 Schellenberg

Kako programirati daljinski upravljač 20023 sa cevnim motorom?

Da biste programirali daljinski upravljač, sledite korake: otvorite odeljak za baterije, pritisnite taster za programiranje (⑥), izaberite kanal (⑤), zatim aktivirajte učenje na motoru. Pogledajte odeljke D do O uputstva za više detalja.

Kako zameniti baterije daljinskog upravljača?

Otvorite odeljak za baterije na poleđini daljinskog upravljača. Zamenite dve stare baterije novim baterijama tipa LR03 / AAA. Poštujte naznačeni polaritet. Zatvorite odeljak.

Koji je domet daljinskog upravljača 20023?

Na otvorenom, maksimalni domet je oko 150 metara. U unutrašnjosti zgrade, smanjen je na oko 20 metara, u zavisnosti od prepreka i metalnih površina.

Mogu li upravljati više motora sa jednim daljinskim upravljačem?

Da, daljinski upravljač ima 5 kanala. Svaki kanal može istovremeno upravljati sa do 5 cevnih motora. Dovoljno je dodeliti motore željenom kanalu prilikom programiranja.

Kako izbrisati podešavanje ili resetovati daljinski upravljač?

Da biste izbrisali podešavanja predajnika, pratite odeljak P uputstva. Za potpuno resetovanje na fabrička podešavanja, pogledajte odeljak Q. Koristite taster za programiranje i izbor kanala.

Da li je daljinski upravljač kompatibilan sa svim Schellenberg motorima?

Daljinski upravljač 20023 je dizajniran za cevne motore koje je odobrio Schellenberg. Koristite ga samo sa uređajima koje je odredio proizvođač kako biste izbegli oštećenja.

Kako podesiti krajnje tačke (gornju i donju) roletne?

Nakon programiranja daljinskog upravljača, koristite tastere Podizanje (②) i Spuštanje (④) da biste pozicionirali roletnu. Zatim pratite odeljke H i I uputstva da biste sačuvali gornju i donju krajnju tačku.

Šta učiniti ako daljinski upravljač prestane da radi?

Prvo proverite baterije: zamenite ih ako je potrebno. Uverite se da je motor pod naponom i da ste u dometu. Ako problem i dalje traje, pogledajte uputstvo ili kontaktirajte servis na [e-mail].

Mogu li dodati drugi daljinski upravljač za upravljanje istim motorom?

Da, do 5 predajnika može biti programirano na istom motoru. Pratite odeljak O uputstva da biste podneli novi predajnik za učenje.

Kako koristiti srednju tačku?

Srednja tačka omogućava zaustavljanje roletne na unapred definisanoj poziciji. Programirajte je prema odeljku K uputstva. Koristite taster Zaustavljanje (③) da biste je dosegli nakon podešavanja.

KORISNIČKI PRIRUČNIK 20023 Schellenberg

radova na električnim uređajima treba osigurati da isti nisu pod naponom.

Објашњењ приказа и дугмади 179

Потребан алат / Опсег испоруке 186

A Монтажа 187

Програмиране ручног одашиљача

С Стартовање режима програмирања 192

D Избор канала 192

E Повезивање ручног одашиљача са цевастим мотором ... 193

F Провера смера кретања цевастог мотора 195

G Промена смера кретања 196

Н Подешавање крајњег положаја горе 197

I Подешавање крајњег положаја доле 199

J Завршавање режима програмирања 201

К Постављање међуположаја (изборно) 201

L Брисање међуположаја 203

М Покретање у међуположај 205

N Покретање у крајњи положај 205

О Програмиране додатних ручних одашиљача 206

Р Брисање поставки ручног одашиљача 209

Q Фабричко ресетовање 211

Ауторска права, 2018 Alfred Schellenberg GmbH Сва права задржана. Забрањена је свака употреба која није дозвољена Законом о ауторским правима, посебно умножавање, превод, обрада или предавање садржаја у базама података и другим електронским медијумима и системима.

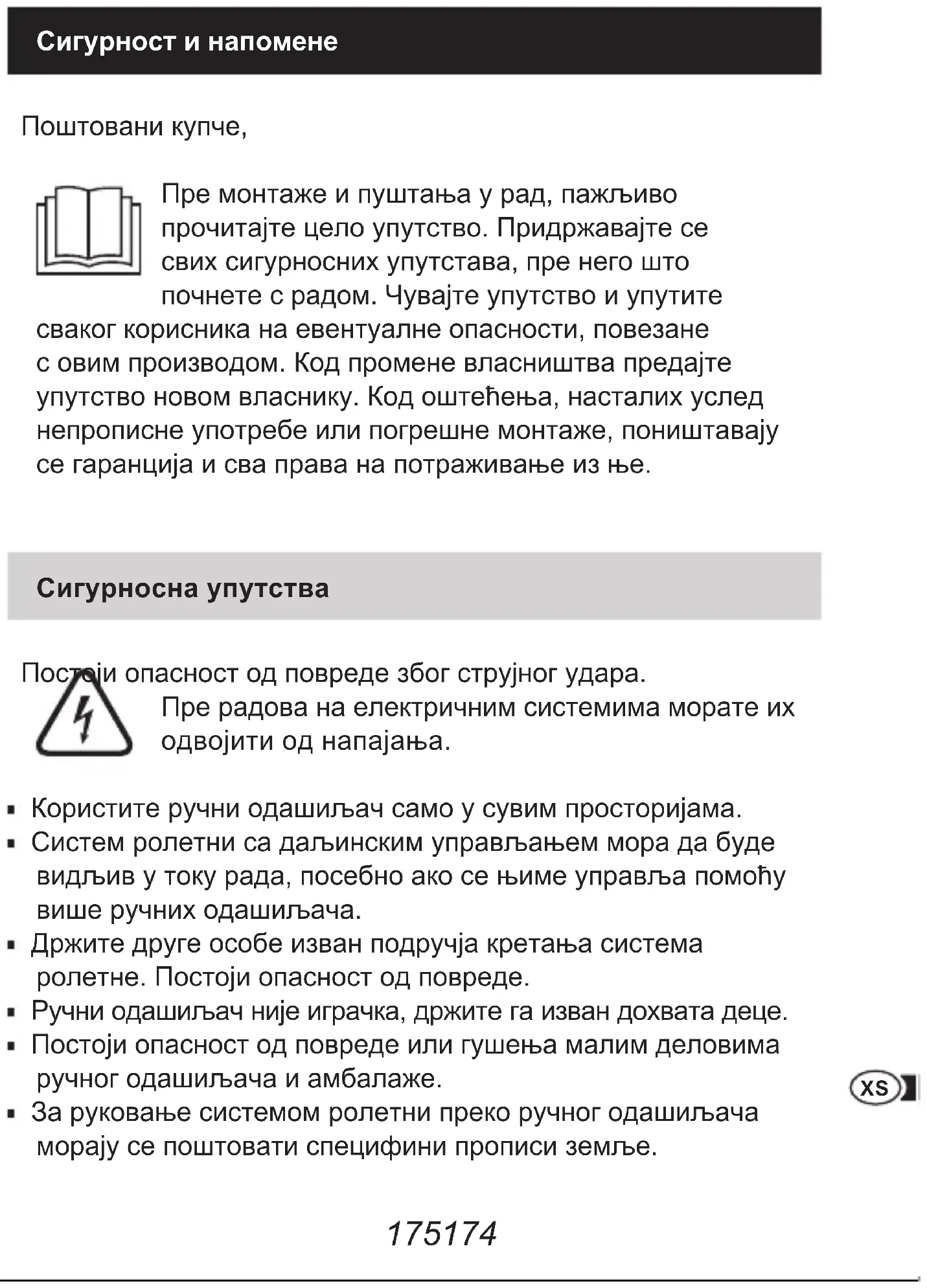

Сигурност и напомене

Поштовани купче,

Пре монтаже и пуштања у рад, пажљиво прочитајте цело упутство. Придржавајте се свих сигурносних упутстава, пре него што почнете с радом. Чувајте упутство и упутите

сваког корисника на евентуалне опасности, повезане с овим производом. Код промене власништва предајте упутство новом власнику. Код оштећења, насталих услед непрописне употребе или погрешне монтаже, поништавају се гаранција и сва права на потраживање из ње.

Сигурносна упутства

Постеји опасност од повреде због струјног удара.

Пре радова на електричним системима морате их одвојити од напајања.

• Користите ручни одашиљач само у сувим просторијама.
• Систем ролетни са даљинским управљањем мора да буде видљив у току рада, посебно ако се њиме управља помоћу више ручних одашиљача.
• Држите друге особе изван подручја кретања система ролетне. Постоји опасност од повреде.
• Ручни одашиљач није играчка, држите га изван дохвата деце.
• Постоји опасност од повреде или гушења малим деловима ручног одашиљача и амбалаже.
• За руковање системом ролетни преко ручног одашиљача морају се поштовати специфини прописи земље.

SCHELLENBERG

• Замените батерије само истим типом, LR03 / AAA.
• Немојте водити цевасти мотор преко крајњих положаја. Опасност од оштећења!

Изјава СЕ и усклађеност

Производ испуњава важеће захтеве европске и националних директива. Усклађеност је доказана, а одговарајућа изјава о усаглашености ЕЗ је приложена уз производ или може да се потражи у служби за подршку корисницима.

Адреса за е-пошту: [e-mail]

Не бацајте с кућним отпадом! Овај производ се може рециклирати, а можете га предати и на откупним или сабирним пунктовима за електрични кућни отпад.

• Повезујте ручни одашиљач само на уређаје који су одобрени од стране произвођача.
• Друга употреба ручног одашиљача или употреба која превазилази предвиђену примену сматра се непрописном.

• Ручни одашиљач не сме да се користи у подручјима с високим ризиком или ометањем трећих (нпр. болнице, аеродроми или слични објекти).

• Не постоји заштита од сметњи изазваних другим, прописно монтираним или покретаним радио уређајима, посебно онима са истим фреквентним подручјем.

• Системи ролетни покретани ручним одашиљачем морају бити у беспрекорном стању.
• Alfred Schellenberg GmbH не одговара за последичне штете, материјалне штете и телесне повреде настале услед непрописне употребе.
• Пуштање у рад ручног одашиљача у близини уређаја с магнетним зрачењем или металним површинама има негативан утицај на његово функционисање.
• Домет ручног одашиљача је ограничен европейским одредбама и директивама законодавца.
• Домет ручног одашиљача износи око 150 метара на слободном пољу и око 20 метара у објекту.

Напомене за коришћење

По каналу може да се програмира до пет цевастих мотора. Сва 5 цеваста мотора управљају се истовремено преко ручног одашиљача. При томе се у обзир узимају и различито програмирани крајњи положаји за прозоре и врата. На једном цевастом мотору може да се програмира до 5 ручних одашиљача.

Технички подаци

Фреквенција одашиљача 868,4 MHz

Домет на отвореном пољу је до 150 метара

Домет у објекту је до 20 метара

Напајање 3 V DC

Тип батерије 2 x LR03 / AAA

Класа заштите IP 20

Дозвољена температура околине од 0° до 50° С

Конструктивни услови имају негативан утицај на домет и функцију ручног одашиљача.

Објашњење приказа и дугмади

Предња страна

Трепће у току програмирања.

② Дугме подизање

Ролетна / тенда се подиже / извлачи.

③ Дугме стоп

Зауставља подизање / спуштање цевастог мотора.

④ Дугме спуштање

Ролетна / тенда се спушта / увлачи.

⑤ Дугме избор канала

Притиском овог дугмета обавља се избор жельеног канала.

Описна польа

⑥ Дугме програмиране

Укључивање и искључивање режима програмирања. Дугме се налази у лежишту за батерије, на полећини.

Лежиште за батерије 2x (AAA)

Полећина

EFNISYFIRLIT

Производ (арт. DE 20016, 20023) испуњава важеће захтеве европейске и националних директива. Usaglašenost je dokazana. Celi tekst EU izjave o usaglašenosti je dostupan na sledećoj internet adresi: http://www.schellenberg.de (stavka menija „Service“ (Servis) u Download-Center (Centar za preuzimanje)).

Не бацајте ручни одашиљач и батерије с кућним отпадом! Ручни одашиљач можете предати на одговарајуће сабирно место за дотрајале електричне апарате. Предајте батерије на одговарајуће сабирно место.

RED 2014/53/EU

RÉTT NOTKUN

Код гаранције, потребе за резервним деловима или питања око стручне монтаже вашег, производа, обратите се нашој служби за подршку корисницима. [e-mail]
