Produkta veids	Radio tālvadības pults ruļļu žalūzijām
Zīmols	Schellenberg
Modelis	20023
Emisijas frekvence	868,4 MHz
Darbības rādiuss ārā	Līdz 150 metriem
Darbības rādiuss iekštelpās	Līdz 20 metriem
Barošana	3 V līdzstrāva, 2 baterijas LR03 / AAA
Aizsardzības tips	IP 20
Apkārtējā temperatūra	0°C līdz 50°C
Kanālu skaits	5
Motoru skaits kanālā	Līdz 5
Raidītāju skaits vienam motoram	Līdz 5
Galvenās funkcijas	Pacelšana, Apturēšana, Nolaišana, Kanāla izvēle, Programmēšana
Displejs	LED kanālam (1 līdz 5)
Programmēšanas poga	Atrodas bateriju nodalījumā
Atbilstoša lietošana	Schellenberg sertificēti cauruļveida motori
Drošība	Elektrotrieciena risks, turēšana tālāk no cilvēkiem, obligāta uzraudzība
Apkope un tīrīšana	Nomainiet baterijas ar tādām pašām LR03/AAA baterijām, neizmest kopā ar sadzīves atkritumiem
Garantija	Sazinieties ar pēcpārdošanas servisu: [e-mail]

Bieži uzdotie jautājumi - 20023 Schellenberg

Kā programmēt tālvadības pulti 20023 ar cauruļveida motoru?

Lai programmētu tālvadības pulti, veiciet darbības: atveriet bateriju nodalījumu, nospiediet programmēšanas pogu (⑥), izvēlieties kanālu (⑤), pēc tam aktivizējiet mācīšanos uz motora. Sīkāku informāciju skatiet instrukcijas D līdz O sadaļās.

Kā nomainīt tālvadības pults baterijas?

Atveriet tālvadības pults aizmugurē bateriju nodalījumu. Nomainiet abas izlietotās baterijas ar jaunām LR03 / AAA tipa baterijām. Ievērojiet norādīto polaritāti. Aizveriet nodalījumu.

Kāds ir tālvadības pults 20023 darbības rādiuss?

Ārā maksimālais rādiuss ir aptuveni 150 metri. Ēkas iekšpusē tas ir samazināts līdz aptuveni 20 metriem atkarībā no šķēršļiem un metāla virsmām.

Vai es varu vadīt vairākus motorus ar vienu tālvadības pulti?

Jā, tālvadības pultij ir 5 kanāli. Katrs kanāls var vienlaikus vadīt līdz 5 cauruļveida motoriem. Programmēšanas laikā motorus vienkārši piešķiriet vēlamajam kanālam.

Kā dzēst iestatījumu vai atiestatīt tālvadības pulti?

Lai dzēstu raidītāja iestatījumus, izpildiet instrukcijas P sadaļu. Lai pilnībā atiestatītu rūpnīcas iestatījumus, skatiet Q sadaļu. Izmantojiet programmēšanas pogu un kanālu izvēli.

Vai tālvadības pults ir saderīga ar visiem Schellenberg motoriem?

Tālvadības pults 20023 ir paredzēta Schellenberg sertificētiem cauruļveida motoriem. Lietojiet to tikai ar ražotāja norādītām ierīcēm, lai izvairītos no bojājumiem.

Kā regulēt ruļļu žalūzijas galapunktus (augšējo un apakšējo)?

Pēc tālvadības pults programmēšanas izmantojiet Pacelšanas (②) un Nolaišanas (④) pogas, lai pozicionētu žalūziju. Pēc tam izpildiet instrukcijas H un I sadaļas, lai saglabātu augšējo un apakšējo galapunktu.

Ko darīt, ja tālvadības pults vairs nedarbojas?

Vispirms pārbaudiet baterijas: ja nepieciešams, nomainiet tās. Pārliecinieties, vai motors ir ieslēgts un atrodaties darbības rādiusā. Ja problēma joprojām pastāv, skatiet instrukciju vai sazinieties ar pēcpārdošanas servisu pa e-pastu [e-mail].

Vai es varu pievienot otru tālvadības pulti, lai vadītu to pašu motoru?

Jā, vienam motoram var ieprogrammēt līdz 5 raidītājiem. Izpildiet instrukcijas O sadaļu, lai ieprogrammētu jaunu raidītāju.

Kā izmantot starppunktu?

Starppunkts ļauj apturēt žalūziju iepriekš noteiktā pozīcijā. Programmējiet to saskaņā ar instrukcijas K sadaļu. Pēc konfigurācijas izmantojiet Apturēšanas pogu (③), lai to sasniegtu.

LIETOŠANAS INSTRUKCIJA 20023 Schellenberg

Drošība un norādes 127

Tehniskie dati 130

Rādījumu un taustinų skaidrojums 131

Nepieciešamie instrumenti / Piegādes komplekts 186

A Montāža 187

Tālvadības pults programmēšana

B lekšvārpstas motors: pieškirt adresi 190

C Programmēšanas režīma sākšana 192

D Kanālu izvēle 192

E Tālvadības pults sasaiste ar iekšvārpstas motoru 193

F lekšvārpstas motora rotācijas virziena pārbaude 195

G Rotācijas virziena mainīšana 196

H Augšējā gala stāvokļa iestatīšana 197

I Apakšējā gala stāvokļa iestatīšana 199

J Programmēšanas režīma pabeigšana 201

K Starpstāvokļa noteikšana (papildiespēja) 201

L Starpstāvokla dzēšana 203

M Pievirzīšanās starpstāvoklim 205

N Pievirzīšanās gala stāvoklim 205

O Citu tālvadības pulšu pielāgošana 206

P Tālvadības pults iestatījumu dzēšana 209

Q Rūpnīcas iestatījumu atjaunošana 211

Aizsargāts ar autortiesībām, 2018 Alfred Schellenberg GmbH. Visas tiesības paturētas. Jebkāda saskaṇā ar autortiesību likumu satura neatļauta izmantošana, it īpaši pavairošana, tulkošana, apstrāde resp. tālāk nodošana datubāzēm vai citiem elektroniskiem medijiem un sistēmām, ir aizliegta.

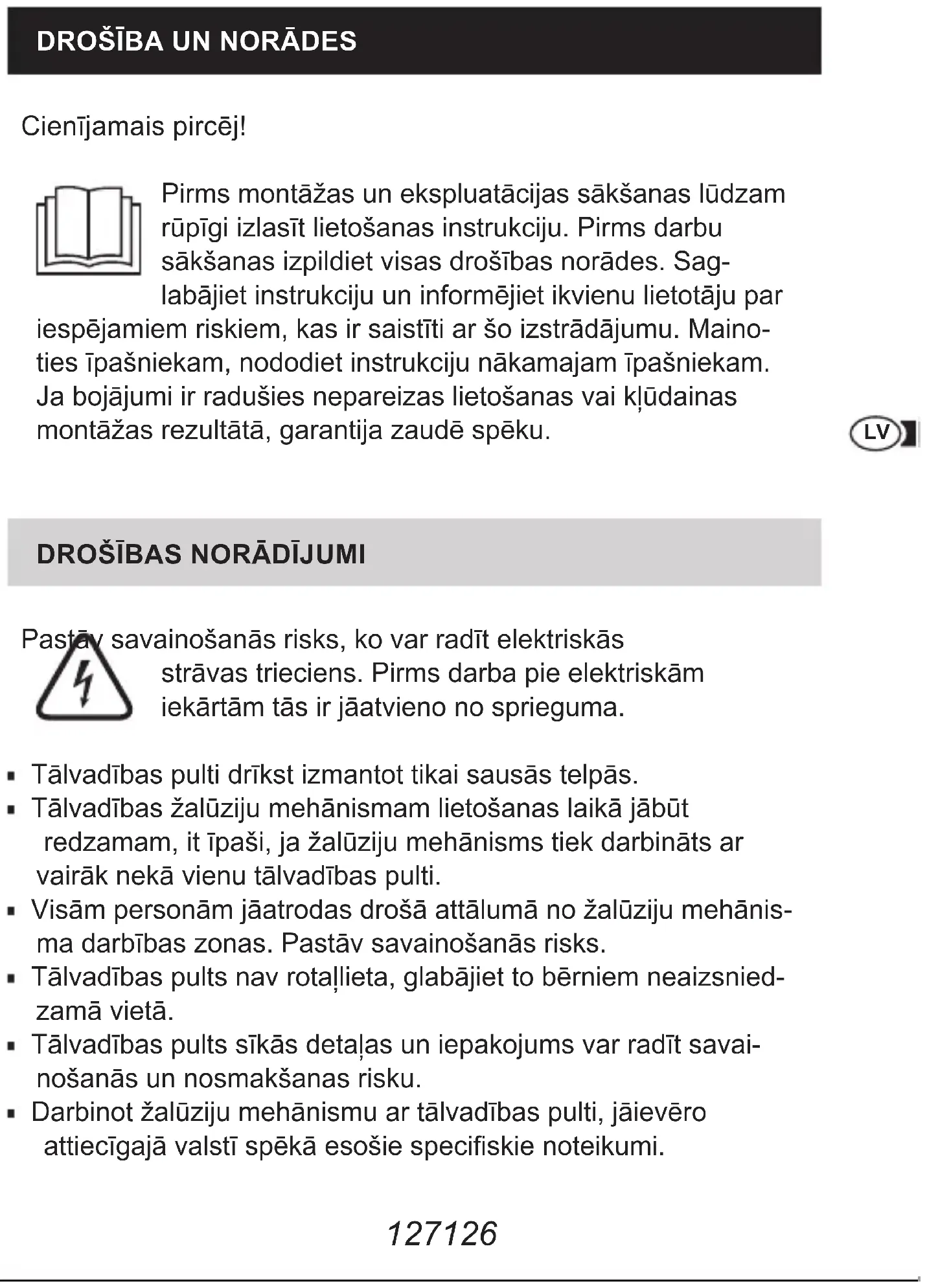

DROŠĪBA UN NORĀDES

Cienījamais pircēj!

Pirms montāžas un ekspluatācijas sākšanas lūdzam rūpīgi izlasīt lietošanas instrukciju. Pirms darbu sākšanas izpildiet visas drošības norādes. Sag-labājiet instrukciju un informējiet ikvienu lietotāju par iespējamiem riskiem, kas ir saistīti ar šo izstrādājumu. Mainoties īpašniekam, nododiet instrukciju nākamajam īpašniekam. Ja bojājumi ir radušies nepareizas lietošanas vai klūdainas montāžas rezultātā, garantija zaudē spēku.

DROŠĪBAS NORĀDĪJUMI

Pastāv savainošanās risks, ko var radīt elektriskās

strāvas trieciens. Pirms darba pie elektriskām iekārtām tās ir jāatvieno no sprieguma.

• Tālvadības pulti drīkst izmantot tikai sausās telpās.
• Tālvadības žalūziju mehānismam lietošanas laikā jābūt redzamam, it īpaši, ja žalūziju mehānisms tiek darbināts ar vairāk nekā vienu tālvadības pulti.
• Visām personām jāatrodas drošā attālumā no žalūziju mehānisma darbības zonas. Pastāv savainošanās risks.
• Tālvadības pults nav rotallieta, glabājiet to bērniem neaizsnied-zamā vietā.
• Tālvadības pults sīkās detaļas un iepakojums var radīt savai-nošanās un nosmakšanas risku.
• Darbinot žalūziju mehānismu ar tālvadības pulti, jāievēro attiecīgajā valstī spēkā esošie specifiskie noteikumi.

SCHELLENBERG

• Baterijas nomainīt tikai pret tāda paša tipa baterijām, LR03 / AAA.
• lekšvārpstas motoru nepārvirzīt pāri gala stāvokliem. Bojājumu risks!

CE DEKLARĀCIJA UN ATBILSTĪBA

Izstrādājums (preces Nr. DE 20016, 20023) atbilst visām spēkā esošajām Eiropas un valsts vadlīniju prasībām. Šī atbilstība ir pierādīta. Pilns ES Atbilstības deklarācijas teksts ir pieejams tīmekļa vietnē: http://www.schellenberg.de (izvēlnes elements „Service“ (Pakalpojumi) sadaļā Download-Center (Lejupielāžu centrs).

Tālvadības pulti neizmest kopā ar sadzīves atkritumiem. Tālvadības pulti nodot nolietoto elektrisko ierīču savākšanas punktā. Izlietotās baterijas nodot attiecīgajā savākšanas punktā.

RED 2014/53/EU

PAREDZETÄ LIETOŠANA

• Tālvadības pulti savienot tikai ar tādām ierīcēm, kurām to atlāvis ražotājs.
• Tālvadības pults cita veida lietošana nav pieļaujama.
• Tālvadības pulti nedrīkst izmantot augsta riska zonās vai ja tiek traucētas trešās personas (piemēram, slimnīcā, lidostā vai līdzīgās iestādēs).

Nav paredzēta traucējumu aizsardzība no citām pareizi uzstādītām vai lietotām radioiekārtām, it īpaši tādām, kuras darbojas tajā pašā frekvencē.
- Ar tālvadības pulti darbināmajām žalūzijām jābūt nevainojamā stāvoklī.
- Uznēmums Alfred Schellenberg GmbH neuzņemas atbildību par bojājumiem, materiāliem zaudējumiem un miesas bojājumiem kas radušies nepareizas lietošanas rezultātā.
- Lietojot tālvadības pulti ierīču ar magnētisko starojumu vai metālisko virsmu tuvumā, iespējami darbības traucējumi.
- Tālvadības pults darbības zona ir ierobežota atbilstoši Eiropas priekšrakstiem un likumdevēja direktīvām.
- Tālvadības pults darbības rādiuss ir aptuveni 150 metru klajā laukā un aptuveni 20 metru ēkā.

LIETOŠANAS NORĀDĪJUMI

Katram kanālam var pielāgot līdz pat 5 iekšvārpstas motoriem. Visus 5 iekšvārpstas motorus var vadīt ar tālvadības pulti vienlaikus. Šeit tiek arī ṣemti vērā atšķirīgi ieprogrammētie gala stāvokļi logiem un durvīm. Vienam iekšvārpstas motoram var pielāgot līdz pat 5 tālvadības pultīm.

TEHNISKIE DATI

Raidišanas frekvence 868,4 MHz

Darbības rādiuss klajā laukā līdz 150 metriem

Darbības rādiuss ēkā līdz 20 metriem

Elektroapgāde 3 V DC

Bateriju tips 2 x LR03 / AAA

Aizsardzības pakāpe IP 20

Apkārtējā gaisa temperatūra 0° līdz 50° pēc Celsija

Konstruktīvie apstākļi ietekmē tālvadības pults darbības rādiusu un darbību.

RĀDĪJUMU UN TAUSTIŅU SKAIDROJUMS

① LED rādījums / kanāls 1-5 Programmēšanas laikā mirgo.
② Pacelšanas taustiņš Žalūzija / markīze virzās uz augšu / ārā.
③ Apturēšanas taustiņš Aptur iekšvārpstas motora virzību uz augšu uz leju.
④ Nolaišanas taustiņš Žalūzija / markīze virzās uz leju / iekšā.
⑤ Kanāla izvēles taustiņš Nospiežot taustiņu, tiek izvēlēts vajadzīgais kanāls.

Priekšpuse

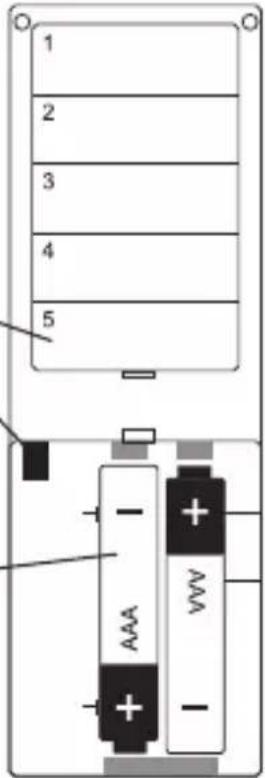

Aizmugure

Uzraksti

⑥ Programmēšanas taustiņš Programmēšanas režīma ieslēgšana un izslēgšana. Taustiņš atrodas aizmugurē bateriju nodalījumā.

Bateriju nodalijums 2x (AAA)

SISUKORD

Ja rodas neskaidrības par garantiju, ir nepieciešamas rezerves daļas vai arī jums ir jautājumi par jūsu iegādātās ierīces pareizu montāžu, lūdzu, sazinieties ar mūsu klientu apkalpošanas dienestu. [e-mail]
