20023 - Telekomandë Schellenberg - Manual falas për përdoruesin

Lloji i produktit	Telekomandë radio për grila rrotulluese
Marka	Schellenberg
Modeli	20023
Frekuenca e transmetimit	868,4 MHz
Shtrirja jashtë	Deri në 150 metra
Shtrirja brenda	Deri në 20 metra
Furnizimi	3 V DC, 2 bateri LR03 / AAA
Lloji i mbrojtjes	IP 20
Temperatura e ambientit	0°C deri në 50°C
Numri i kanaleve	5
Numri i motorëve për kanal	Deri në 5
Numri i transmetuesve për motor	Deri në 5
Funksionet kryesore	Ngritje, Ndalim, Zbritje, Zgjedhje kanali, Programim
Ekrani	LED për kanal (1 deri në 5)
Butoni i programimit	Ndodhet në ndarjen e baterive
Përdorimi i duhur	Motorë tubolarë të miratuar nga Schellenberg
Siguria	Rrezik goditjeje elektrike, mbajtje në distancë nga njerëzit, mbikëqyrje e detyrueshme
Mirëmbajtja dhe pastrimi	Zëvendësoni bateritë me të njëjtat LR03/AAA, mos hidhni me mbeturinat shtëpiake
Garancia	Kontaktoni shërbimin pas shitjes: [e-mail]

Pyetjet më të shpeshta - 20023 Schellenberg

Si të programoj telekomandën 20023 me një motor tubular?

Për të programuar telekomandën, ndiqni hapat: hapni ndarjen e baterive, shtypni butonin e programimit (⑥), zgjidhni kanalin (⑤), më pas aktivizoni mësimin në motor. Konsultoni seksionet D deri O të manualit për më shumë detaje.

Si t'i zëvendësoj bateritë e telekomandës?

Hapni ndarjen e baterive në pjesën e pasme të telekomandës. Zëvendësoni dy bateritë e përdorura me bateri të reja të tipit LR03 / AAA. Respektoni polaritetin e treguar. Mbyllni ndarjen.

Cila është shtrirja e telekomandës 20023?

Jashtë, shtrirja maksimale është rreth 150 metra. Brenda një ndërtese, zvogëlohet në rreth 20 metra, në varësi të pengesave dhe sipërfaqeve metalike.

A mund të kontrolloj disa motorë me një telekomandë të vetme?

Po, telekomanda ka 5 kanale. Çdo kanal mund të kontrollojë deri në 5 motorë tubularë njëkohësisht. Mjafton të caktoni motorët në kanalin e dëshiruar gjatë programimit.

Si të fshij një rregullim ose të rivendos telekomandën?

Për të fshirë rregullimet e një transmetuesi, ndiqni seksionin P të manualit. Për një rivendosje të plotë në rregullimet e fabrikës, referojuni seksionit Q. Përdorni butonin e programimit dhe zgjedhjen e kanalit.

A është telekomanda e përputhshme me të gjithë motorët Schellenberg?

Telekomanda 20023 është projektuar për motorët tubularë të miratuar nga Schellenberg. Përdoreni vetëm me pajisje të specifikuara nga prodhuesi për të shmangur dëmtimet.

Si të rregulloj pikat e fundit (lart dhe poshtë) të grilës rrotulluese?

Pasi të keni programuar telekomandën, përdorni butonat Ngritja (②) dhe Zbritja (④) për të pozicionuar grilën. Më pas, ndiqni seksionet H dhe I të manualit për të regjistruar pikat e fundit të sipërme dhe të poshtme.

Çfarë të bëj nëse telekomanda nuk funksionon më?

Kontrolloni fillimisht bateritë: zëvendësoni ato nëse është e nevojshme. Sigurohuni që motori është i ndezur dhe se jeni brenda shtrirjes. Nëse problemi vazhdon, konsultoni manualin ose kontaktoni shërbimin pas shitjes në [e-mail].

A mund të shtoj një telekomandë të dytë për të kontrolluar të njëjtin motor?

Po, deri në 5 transmetues mund të programohen në të njëjtin motor. Ndiqni seksionin O të manualit për të paraqitur një transmetues të ri për mësim.

Si të përdor pikën e ndërmjetme?

Pika e ndërmjetme lejon ndalimin e grilës në një pozicion të paracaktuar. Programojeni sipas seksionit K të manualit. Përdorni butonin Ndalimi (③) për ta arritur atë pas konfigurimit.

MANUAL I PËRDORUESIT 20023 Schellenberg

Siguria dhe udhëzimet 163

Specifikimet teknike 166

Sqarimi i treguesve dhe butonave 167

Mjetet e nevojshme / Qëllimi i dërgesës 186

A Montimi 187

Programimi i pultit të komandimit

B Motori tubolar: Caktimi i adresave 190

C Zgjedhja e kanalit 192

D Nisja e regjimit të programimit .... 192

E Lidhja e pultit të komandimit me motorin tubolar 193

F Verifikimi i drejtimit të rrotullimit të motorit 195

G Ndryshimi i drejtimit të rrotullimit 196

H Regjistrimi i pozicionit fundor lart 197

I Regjistrimi i pozicionit fundor poshtë 199

J Përfundimi i regjimit të programimit 201

K Vendosja e pozicionit të ndërmjetëm (opsionale) ......201

L Fshirja e pozicionit të ndërmjetëm 203

M Nisja e pozicionit të ndërmjetëm 205

N Nisja e pozicionit fundor 205

O Mësimi i pulteve të tjera të komandimit 206

P Fshirja e parametrave të pultit të komandimit 209

Q Rikthimi në gjendjen e fabrikës 211

Mbrohet nga e drejta e autorit, 2018 Alfred Schellenberg GmbH. Të gjitha të drejtat të rezervuara. Ndalohet çdo përdorim i palejuar nga ligji për të drejtën e autorit, përfshirë shumëfishimin, përkthimin, përpunimin ose transferimin e përmbajtjeve në bazat e të dhënave ose në mediat dhe sistemet e tjera elektronike.

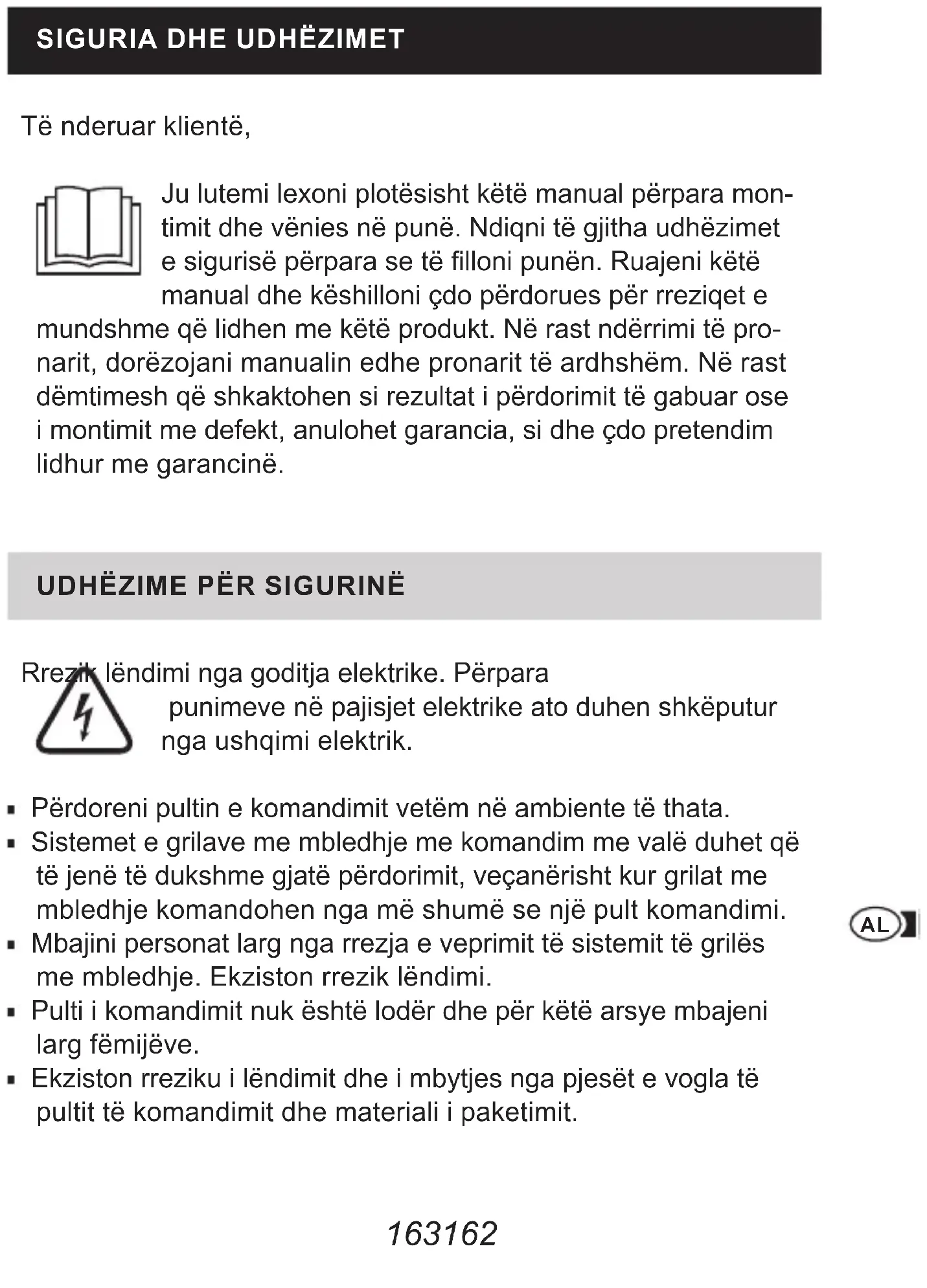

Ju lutemi lexoni plotësisht këtë manual përpara mon- timit dhe vënies në punë. Ndiqni të gjitha udhëzimet e sigurisë përpara se të filloni punën. Ruajeni këtë manual dhe këshilloni çdo përdorues për rreziqet e mundshme që lidhen me këtë produkt. Në rast ndërrimi të pronarit, dorëzojani manualin edhe pronarit të ardhshëm. Në rast dëmtimesh që shkaktohen si rezultat i përdorimit të gabuar ose i montimit me defekt, anulohet garancia, si dhe çdo pretendim lidhur me garancinë.

UDHËZIME PËR SIGURINË

Rrezik lëndimi nga goditja elektrike. Përpara

punimeve në pajisjet elektrike ato duhen shkëputur nga ushqimi elektrik.

• Përdoreni pultin e komandimit vetëm në ambiente të thata.
• Sistemet e grilave me mbledhje me komandim me valë duhet që të jenë të dukshme gjatë përdorimit, veçanërisht kur grilat me mbledhje komandohen nga më shumë se një pult komandimi.
• Mbajini personat larg nga rrezja e veprimit të sistemit të grilës me mbledhje. Ekziston rrezik lëndimi.
• Pulti i komandimit nuk është lodër dhe për këtë arsye mbajeni larg fëmijëve.
• Ekziston rreziku i lëndimit dhe i mbytjes nga pjesët e vogla të pultit të komandimit dhe materiali i paketimit.

SCHELLENBERG

• Për përdorimin e sistemit të grilave me mbledhje nëpërmjet pultit të komandimit duhen ndjekur rregullat specifieke të shtetit përkatës.
• Zëvendësojini bateritë vetëm me të njëjtin Iloj baterish, LR03 / AAA.
• Motori cilindrik nuk funksionon në pozicionet fundore. Rrezik dëmtimi!

DEKLARATA DHE KONFORMITETI ME „CE“

Produkti (artikulli DE 20016, 2023) përmbush kërkesat në fuqi të rregullave kombëtare dhe të direktivës evropiane. Konformiteti është vërtetuar. Tekstin e plotë të deklaratës së konformitetit CE mund ta gjeni në adresën e internetit: http://www.schellenberg.de (zëri i menysë „Service“ në „Download-Center“).

Mos i hidhni pultin e komandimit dhe bateritë në mbe-turinat e shtëpisë. Dorëzojeni pultin e komandimit në një vend të përshtatshëm për pajisjet e vjetra elektrike. Bateritë e përdorura duhen dorëzuar në pikën përkatë-se të grumbullimit të tyre.

RED 2014/53/EU

PËRDORIMI I PARASHIKUAR

- Lidheni pultin e komandimit vetëm me pajisje, të cilat janë mira-tuar nga prodhuesi.

• Çdo përdorim tjetër i pultit të komandimit ose që shkon përtej këtij përcaktimi do të konsiderohet në kundërshtim me përdorimin e parashikuar.
• Nuk lejohet që pulti i komandimit të përdoret në vende me rrezik të lartë ose për lëndimin e të tretëve (p.sh. spitale, aeroporte ose ambiente të ngjashme).
• Nuk ka asnjë mbrojtje nga problemet që mund të shkaktohen nga pajisjet e tjera me radiovalë të montuara dhe të operuara sipas rregullave, veçanërisht nga ato që funksionojnë në të njëjtin brez frekuencash.
• Sistemet e grilave me mbledhje që komandohen nga pulti i komandimit duhet të jenë në gjendje pa defekte.
• Kompania Alfred Schellenberg GmbH nuk mban përgjegjësi për dëme materiale, lëndime personash ose dëme që vijnë si pasojë e përdorimit në kundërshtim me përdorimin e parashikuar.
• Përdorimi i pultit të komandimit në afërsi të pajisjeve me rrezatim magnetik ose sipërfaqe metalike mund të ndikojë në funksioni-min pa probleme të tij.
• Rrezja e veprimit e pultit të komandimit kufizohet nga rregulloret evropiane dhe nga direktivat e legjislacionit.
• Rrezja e veprimit e pultit të komandimit është rreth 150 metra në hapësirë të hapur dhe rreth 20 metra në ndërtesa.

KËSHILLA PËR PËRDORIMIN

Për çdo kanal mund të mësohen deri në 5 motorë tubolarë. Të 5 motorët komandohen njëkohësisht nëpërmjet pultit të komandimit. Këtu ka gjithashtu pozicione të ndryshme të programuara që janë marrë parasysh për dritaret dhe dyert. Në një motor tubolar mund të mësohen deri në 5 pulte komandimi.

SPECIFIKIMET TEKNIKE

Frekuenca e dërgimit 868,4 MHz

Rrezja e veprimit në hapësirë të hapur Deri

në 150 metra

Rrezja e veprimit në ndërtesë Deri në 20 metra

Tensioni i ushqimit elektrik 3 V DC

Lloji i baterisë 2 x LR03 / AAA

Lloji i mbrojtjes IP 20

Temperatura e mjedisit 0° deri në 50° Celsius

Rrethanat në vendin e montimit mund të ndikojnë në rrezen e veprimit dhe funksionimin e pultit të komandimit me valë.

SQARIMI I TREGUESVE DHE BUTONAVE

① Treguesi LED / Kanali 1-5

Pulson gjatë programimit.

② Butoni i ngritjes

Grilat / tenda ngrihet lart / hapet.

③ Butoni stop

Ndalon veprimin e ngritjes lart/uljes poshtë të motorit.

④ Butoni i uljes

Grilat / tenda ulet poshtë / mbyllet.

⑤ Butoni zgjedhjes së kanalit

Nëpërmjet shtypjes së butonit kryhet përzgjedhja e kanalit që dëshironi.

Zona e shkrimit

⑥ Butoni i programimit

Aktivizon dhe çaktivizon regjimin e programimit. Butoni ndodhet në folenë e baterive në anën e pasme.

Foleja e baterive 2x (AAA)

Ana përpara

Ana prapa
