Produkto tipas	Radijo nuotolinio valdymo pultelis ritininėms žaliuzėms
Prekės ženklas	Schellenberg
Modelis	20023
Siuntimo dažnis	868,4 MHz
Atstumas lauke	Iki 150 metrų
Atstumas viduje	Iki 20 metrų
Maitinimas	3 V nuolatinė srovė, 2 baterijos LR03 / AAA
Apsaugos tipas	IP 20
Aplinkos temperatūra	0°C iki 50°C
Kanalų skaičius	5
Variklių skaičius kanale	Iki 5
Siųstuvų skaičius vienam varikliui	Iki 5
Pagrindinės funkcijos	Kėlimas, Sustabdymas, Nuleidimas, Kanalo pasirinkimas, Programavimas
Rodymas	LED kiekviename kanale (1–5)
Programavimo mygtukas	Įrengtas baterijų skyriuje
Tinkamas naudojimas	Schellenberg patvirtinti vamzdiniai varikliai
Sauga	Elektros smūgio pavojus, laikyti atokiau nuo žmonių, privaloma priežiūra
Priežiūra ir valymas	Pakeiskite baterijas tos pačios rūšies LR03/AAA, neišmeskite kartu su buitinėmis atliekomis
Garantija	Kreipkitės į techninės priežiūros tarnybą: [e-mail]

Dažnai užduodami klausimai - 20023 Schellenberg

Kaip programuoti nuotolinio valdymo pultelį 20023 su vamzdiniu varikliu?

Norėdami programuoti nuotolinio valdymo pultelį, atlikite šiuos veiksmus: atidarykite baterijų skyrių, paspauskite programavimo mygtuką (⑥), pasirinkite kanalą (⑤), tada suaktyvinkite variklio mokymąsi. Išsamesnės informacijos ieškokite instrukcijos D–O skyriuose.

Kaip pakeisti nuotolinio valdymo pultelio baterijas?

Atidarykite baterijų skyrių nuotolinio valdymo pultelio gale. Pakeiskite dvi panaudotas baterijas naujomis LR03 / AAA tipo baterijomis. Atkreipkite dėmesį į nurodytą poliškumą. Uždarykite skyrių.

Koks yra nuotolinio valdymo pultelio 20023 veikimo atstumas?

Lauke didžiausias atstumas yra maždaug 150 metrų. Pastato viduje jis sumažėja iki maždaug 20 metrų, priklausomai nuo kliūčių ir metalinių paviršių.

Ar galiu valdyti kelis variklius vienu nuotolinio valdymo pulteliu?

Taip, nuotolinio valdymo pultelis turi 5 kanalus. Kiekvienas kanalas vienu metu gali valdyti iki 5 vamzdinių variklių. Tiesiog programavimo metu priskirkite variklius norimam kanalui.

Kaip ištrinti nustatymą arba atkurti gamyklinius nuotolinio valdymo pultelio nustatymus?

Norėdami ištrinti siųstuvo nustatymus, vykdykite instrukcijos P skyrių. Norėdami visiškai atkurti gamyklinius nustatymus, žr. Q skyrių. Naudokite programavimo mygtuką ir kanalo pasirinkimą.

Ar nuotolinio valdymo pultelis suderinamas su visais Schellenberg varikliais?

Nuotolinio valdymo pultelis 20023 skirtas Schellenberg patvirtintiems vamzdiniams varikliams. Naudokite jį tik su gamintojo nurodytais įrenginiais, kad išvengtumėte pažeidimų.

Kaip nustatyti ritininės žaliuzės galinius taškus (viršų ir apačią)?

Programavę nuotolinio valdymo pultelį, naudokite Kėlimo (②) ir Nuleidimo (④) mygtukus, kad nustatytumėte žaliuzės padėtį. Tada, vadovaudamiesi instrukcijos H ir I skyriais, įrašykite viršutinį ir apatinį galinius taškus.

Ką daryti, jei nuotolinio valdymo pultelis nebeveikia?

Pirmiausia patikrinkite baterijas: jei reikia, pakeiskite jas. Įsitikinkite, kad variklis yra įjungtas ir esate veikimo zonoje. Jei problema išlieka, peržiūrėkite instrukciją arba kreipkitės į techninės priežiūros tarnybą el. paštu [e-mail].

Ar galiu pridėti antrą nuotolinio valdymo pultelį tam pačiam varikliui valdyti?

Taip, prie vieno variklio galima užprogramuoti iki 5 siųstuvų. Vadovaukitės instrukcijos O skyriumi, kad pateiktumėte naują siųstuvą mokymuisi.

Kaip naudoti tarpinį tašką?

Tarpinis taškas leidžia sustabdyti žaliuzę iš anksto nustatytoje padėtyje. Programuokite jį pagal instrukcijos K skyrių. Po konfigūracijos naudokite Sustabdymo mygtuką (③), kad jį pasiektumėte.

NAUDOJIMO INSTRUKCIJA 20023 Schellenberg

Saugumas ir nurodymai 121

Techniniai duomenys 124

Indikacijų ir mygtukų paaiškinimas 125

Reikalingi jrankiai / Pristatymo turinys 186

A Montavimas 187

Radijo bangų nuotolinio valdymo pulto programavimas

B Vamzdinis variklis: Adreso nurodymas 190

C Programavimo režimo paleidimas 192

D Radijo bangų nuotolinio valdymo pulto ir

Kanalo pasirinkimas 192

E vamzdinio variklio sujungimas 193

F Vamzdinio variklio sukimosi krypties tikrinimas 195

G Sukimosi krypties keitimas 196

H Viršutinės galinės padėties nustatymas 197

I Apatinės galinės padėties nustatymas 199

J Programavimo režimo pabaiga 201

K Tarpinès montavimas (pasirinktinai) 201

L Tarpinės šalinimas 203

M Privažiavimas prie tarpinės 205

N Privažiavimas prie galinės padėties 205

O Kiti radijo bangų nuotolinio valdymo pulto derinimai ...... 206

P Radijo bangų nuotolinio valdymo pulto

nustatymų šalinimas 209

Q Gamyklinių parametru gražinimas 211

Autorinės teisės saugomos, 2018 Alfred Schellenberg GmbH. Pasiliekamos visos teisės. Draudžiamas bet koks autorių teisių įstatymo neleidžiamas turinio naudojimas, ypač atkūrimas, vertimas, keitimas arba perdavimas duomenų bazėse ar kitose elektroninėse laikmenose ir sistemose

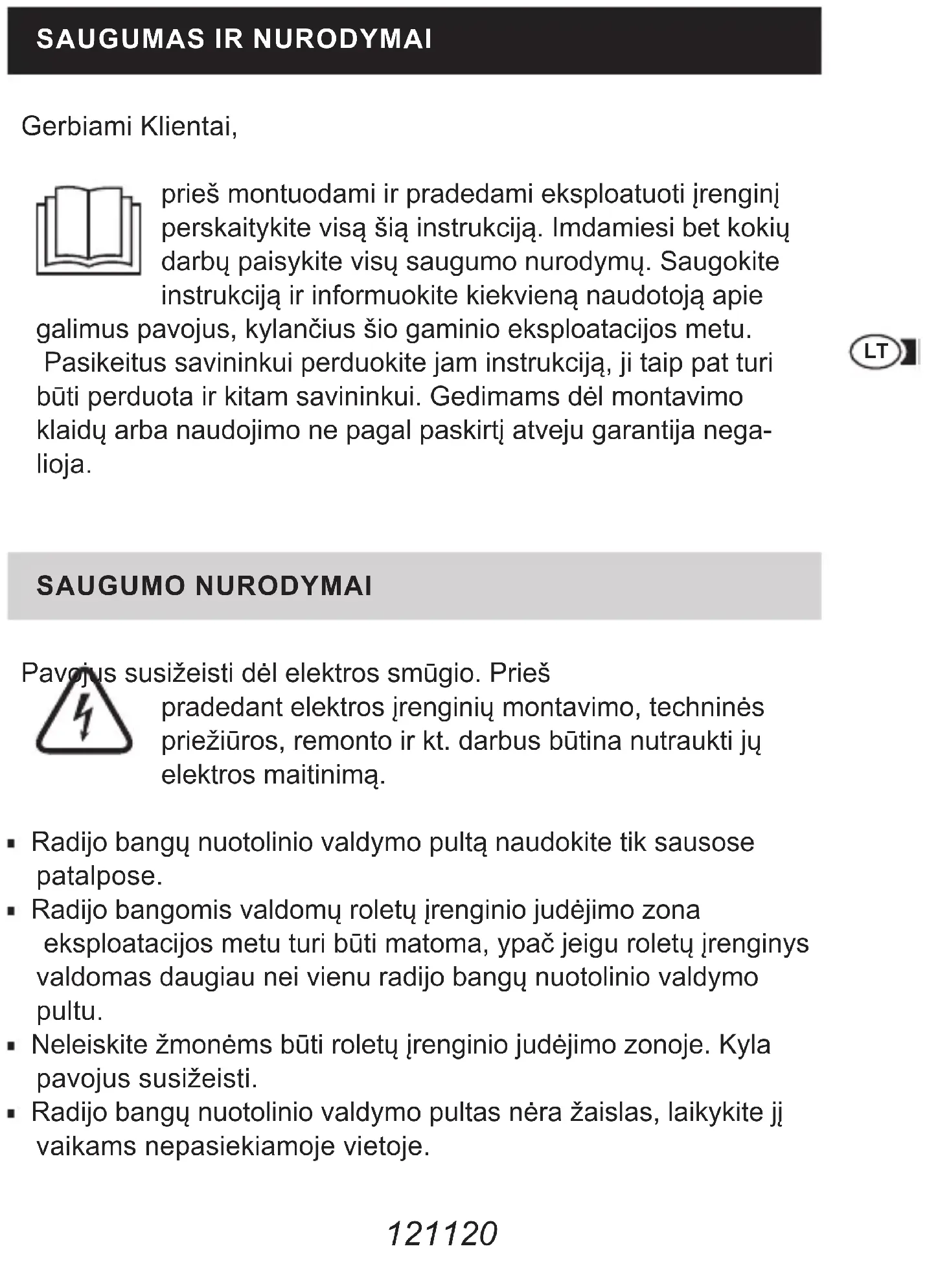

SAUGUMAS IR NURODYMAI

Gerbiami Klientai,

prieš montuodami ir pradedami eksploatuoti jrenginj perskaitykite visą šią instrukciją. Imdamiesi bet kokių darbų paisykite visų saugumo nurodymų. Saugokite instrukciją ir informuokite kiekvieną naudotoją apie galimus pavojus, kylančius šio gaminio eksploatacijos metu. Pasikeitus savininkui perduokite jam instrukciją, ji taip pat turi būti perduota ir kitam savininkui. Gedimams dėl montavimo klaidų arba naudojimo ne pagal paskirtį atveju garantija nega-lioja.

SAUGUMO NURODYMAI

Pavojus susižeisti dėl elektros smūgio. Prieš

pradedant elektros įrenginių montavimo, techninės priežiūros, remonto ir kt. darbus būtina nutraukti jų elektros maitinimą.

• Radijo bangų nuotolinio valdymo pultą naudokite tik sausose patalpose.
• Radijo bangomis valdomų roletų įrenginio judėjimo zona eksploatacijos metu turi būti matoma, ypač jeigu roletų įrenginys valdomas daugiau nei vienu radijo bangų nuotolinio valdymo pultu.
• Neleiskite žmonėms būti roletų įrenginio judėjimo zonoje. Kyla pavojus susižeisti.
• Radijo bangų nuotolinio valdymo pultas nėra žaislas, laikykite jį vaikams nepasiekiamoje vietoje.

SCHELLENBERG

• Radijo bangų nuotolinio valdymo pulto smulkios dalys ir pakuotė gali tapti sužeidimo ar uždusimo priežastimi.
• Roletų įrenginio radijo bangų nuotolinio valdymo pulto naudojimo metu turi būti paisomi šalies potvarkiai.
• Baterijos turi būti keičiamos tik j atitinkantj tipą LR03 / AAA.
• Neleiskite veikti vamzdiniam varikliui, kai bus pasiekta galinė padėtis. Sugadinimo pavojus!

CE ATITIKTIES DEKLARACIJA

Gaminys (prek. DE 20016, 20023) atitinka galiojančias Europos Sajungos ir šalies direktyvas ir reikalavimus. Atitiktis buvo patvirtinta. Visą ES atitikties direktyvos tekstą rasite šiuo adresu internete: http://www.schellenberg.de (Atsisiuntimų centro dalyje „Aptarnavimas“).

Radijo bangų nuotolinio valdymo pultas ir baterijos neturi būti išmetami kartu su buitinėmis atliekomis. Radijo bangų nuotolinio valdymo pultas turi būti priduotas į senų elektros prietaisų surinkimo aikštelę. Panaudotos baterijos – į atitinkamas surinkimo vietas.

RED 2014/53/EU

NAUDOJIMAS PAGAL PASKIRT!

• Radijo bangų nuotolinio valdymo pultas jungiamas tik su tam tikrais gamintojo leistais prietaisai.

• Bet koks kitas radijo bangų nuotolinio valymo pulto naudojimas laikomas naudojimu ne pagal paskirtį.

• Radijo bangų nuotolinio valdymo pultas neturi būti naudojamas didelės rizikos zonose arba sukelti trukdžius tam tikruose vietose (pvz., ligoninėse, oro uostuose arba panašiose įstaigose).

• Néra jokios apsaugos nuo kitų tinkamai sumontuotų arba naudojamų radijo bangų prietaisų trukdžių, ypač tų, kurie veikia tame pačiame dažnių diapazone.
• Radijo bangų nuotolinio valdymo pulto valdomi roletų įrenginiai turi būti nepriekaištingos būklės.
• Už šalutinius materialinius nuostolius ir asmenų sužeidimą dėl naudojimo ne pagal paskirtį „Alfred Schellenberg GmbH“ neat-sako.
• Radijo bangų nuotolinio valdymo pulto eksploatavimas arti prietaisų, skleidžiančių magnetinę spinduliuotę, arba metalinių paviršių galį pakenkti jo funkcijoms.
• Radijo bangų nuotolinio valdymo pulto veikimo zona ribojama Europos įstatymų leidėjo potvarkiais ir direktyvomis.
• Radijo bangų nuotolinio valdymo pulto veikimo zona lauke siekia apie 150 metrų, patalpose – apie 20 metrų.

NAUDOJIMO NURODYMAI

Vienam kanalui galima nustatyti iki 5 vamzdinių variklių. Visi 5 vamzdiniai varikliai tuo pat metu valdomi radijo bangų nuotolinio valdymo pultu. Be to būtina atkreipti dėmesį į skirtingas langu ir durų galines padėtis. Vienam vamzdiniam varikliui gali būti nustatyti iki 5 radijo bangų nuotolinio valdymo pultai.

TECHNINIAI DUOMENYS

Siųstuvo dažnis 868,4 MHz

Veikimo zona lauke iki 150 metru

Veikimo zona patalpoje iki 20 metru

Itampos maitinimas 3 V DC

Bateriju tipas 2 x LR03 / AAA

Saugiklio tipas IP 20

Aplinkos temperatūra nuo 0° iki 50° C

Konstrukcinės sąlygos įtakoja radijo bangų nuotolinio valdymo pulto veikimo zoną ir funkcijas.

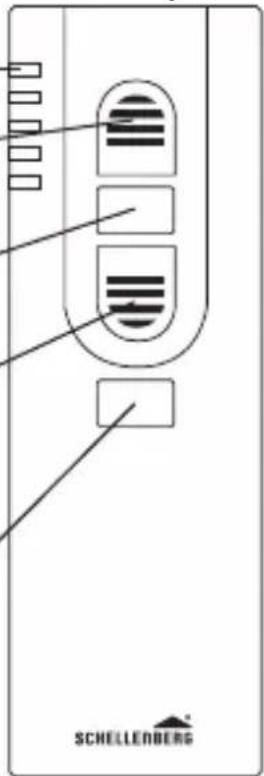

INDIKACIJŲ IR MYGTUKŲ PAAIŠKINIMAS

① šviesos diodo indikacija / kanalas 1-5 Mirksi programavimo metu.
② mygtukas „Kélimas“ Roletai / markizès juda j viršų / išvažiuo- ja.
③ mygtukas „Stabdymas“ Stabdomas vamzdinio variklio judėjimas.
④ mygtukas „Nuleidimas“ Roletai / markizės juda į apačią / įtrau- kiamos.
⑤ mygtukas „Kanalų pasirinkimas“ Šiuo mygtuku pasirenkamas norimas kanalas.

Priekinė pusė

LT

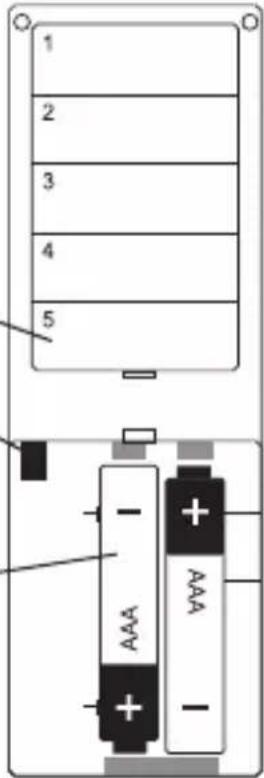

Užpakalinė pusė

Žymėjimo laukeliai

⑥ mygtukas „Programavimas“ Programavimo režimo jjungimas ir išjungimas. Mygtukas yra baterijų skyriaus užpakalinė pusėje.

Baterijų skyrius 2x (AAA)

SATURA RĀDĪTĀJS

Garantijos metu, dėl atsarginių dalių arba kilus klausimams dėl tinkamo gaminio montavimo, kreipkitės į mūsų klientų techninio aptarnavimo skyrių. [e-mail]
