Produkto tipas	Elektrinis programuotojas skirtas roletinėms žaliuzėms
Prekės ženklas	Schellenberg
Modelis	Timer Plus
Maitinimas	230 V AC, 50 Hz
Perjungimo srovė	3 A / 230 V AC (indukcinė apkrova)
Apsaugos tipas	IP20 (sausos patalpos)
Apsaugos klasė	II (priklausomai nuo montavimo)
Perjungimo trukmė	180 sekundžių
Leistina temperatūros riba	0 °C iki +50 °C
Veikimo rezervas	Maždaug 5 valandos
Tikslumas	Maždaug ± 1 sekundė per dieną
Budėjimo režimo suvartojimas	0,5 Vatai
Montavimo tipas	Įleidžiama dėžutė ∅ 60 mm, gylis min. 25 mm
Ploščių suderinamumas	Keičiamos plokštės DIN 49075, išpjova 50 x 50 mm (reikalingas adapteris)
Pagrindinės funkcijos	Kasdienis programavimas (3 blokai), savaitinis programavimas, atostogų režimas, rankinis režimas, Astro funkcija
Vaikų saugumas	Mygtukų blokavimas (užraktas)
Atstatymas	Gamyklinių nustatymų atkūrimas
Ekranas	Ekranas su diena, laiku, kėlimo/leidimo simboliais
Prijungimas	Atlieka kvalifikuotas specialistas

Dažnai užduodami klausimai - Timer Plus Schellenberg

Kaip nustatyti laiką ir datą Timer Plus?

Paspauskite nustatymo mygtuką 4 sekundes, kad patektumėte į laiko ir datos nustatymą. Naudokite kėlimo/leidimo mygtukus vertėms koreguoti ir patvirtinkite nustatymo mygtuku.

Kaip programuoti dienos programą?

Paspauskite nustatymo mygtuką 6 sekundes, kad įeitumėte į dienos programos parametrus. Galite nustatyti iki 3 laiko blokų: pirmadienis-penktadienis, šeštadienis ir sekmadienis. Kiekvienam blokui nustatykite atidarymo ir uždarymo laiką.

Kas yra Astro funkcija ir kaip ją įjungti?

Astro funkcija automatiškai uždaro roletą saulėlydžio metu. Įjunkite ją paspausdami nustatymo mygtuką 8 sekundes, tada pasirinkite Astro parinktį. Taip pat galite nustatyti laiko poslinkį.

Kaip įjungti atostogų režimą?

Atostogų režimas atsitiktinai keičia perjungimo laikus ±15 minučių, kad imituotų buvimą. Įjunkite jį meniu pasirinkdami atostogų piktogramą. Jis pridedamas prie dienos ar savaitės programos.

Kaip užrakinti klaviatūrą (vaikų saugumas)?

Paspauskite nustatymo mygtuką 10 sekundžių, kad patektumėte į programavimo blokavimą. Įjunkite užraktą, kad išvengtumėte nepageidaujamų pakeitimų. Norėdami atrakinti, pakartokite veiksmą.

Kaip atstatyti Timer Plus į gamyklinius nustatymus?

Laikykite nustatymo mygtuką paspaustą maždaug 10 sekundžių, kol ekrane pasirodys 'RESET'. Patvirtinkite, kad atkurtumėte numatytuosius nustatymus. Visi programavimai bus ištrinti.

Ar Timer Plus suderinamas su visomis sieninėmis plokštėmis?

Jis suderinamas su dauguma keičiamų plokščių pagal DIN 49075, su 50 x 50 mm išpjova. Gali prireikti plokštės gamintojo adapterio.

Ką daryti dingus elektrai?

Timer Plus turi maždaug 5 valandų veikimo rezervą. Po šio laiko nustatymai išsaugomi, tačiau laiką reikės pakoreguoti. Programavimas išlieka išsaugotas.

Kaip pereiti į rankinį režimą?

Paspauskite nustatymo mygtuką, kad pereitumėte į rankinį režimą. Šiuo režimu automatinės programos išjungiamos, o roletą galite valdyti rankiniu būdu kėlimo/leidimo mygtukais. Pasirodo rankinio režimo simbolis.

Ar Timer Plus gali valdyti kitus prietaisus, o ne roletus?

Ne, Timer Plus yra skirtas tik roletų valdymui. Netinkamas naudojimas gali sugadinti prietaisą ir panaikinti garantiją.

NAUDOJIMO INSTRUKCIJA Timer Plus Schellenberg

Saugumas ir nurodymai 199

Techniniai duomenys 203

Ženklių paaiškinimas 204

Reikalingi jrankiai 308

Pristatymo turinys 308

A Montavimas 309

B Laiko ir datos nustatymas 314

C Rankinio – automatinio darbo režimo keitimas 317

D Dienos – savaitės programos keitimas 317

E Atostogų – dienos / savaitės programos prijungimas ..... 318

F Dienos programos nustatymas 319

G Savaitės programos nustatymas 341

H „Astro“ funkcijos / laiko valdymo nustatymas 344

Laiko poslinkio nustatymas 346

Vasaros ir žiemos laiko nustatymas 347

Europos laiko zonų žemėlapio nustatymas 349

I Kito jjungimo laiko rodymas 360

J Apsauga nuo vaikų / mygtukų blokavimas 361

K Gamyklinių parametru grąžinimas 362

L Meniu navigacijos apžvalga 363

SAUGUMAS IR NURODYMAI

Gerbiami Klientai,

prieš montuodami ir pradedami eksploatuoti perskaitykite visą instrukciją. Prieš pradėdami bet kokius darbus paisykite visų saugumo nurodymų. Saugokite instrukcija ir informuokite kiekvieną naudotoją apie galimus pavojus, kylančius šio gaminio eksploatacijos metu. Gedimams dėl montavimo klaidų arba naudojimo ne pagal paskirtį atveju garantija negalioja.

Autorinės teisės saugomos, 2019 Alfred Schellenberg GmbH, pasiliekame visas teises. Draudžiamas bet koks autorių teisių įstatymo neleidžiamas turinio naudojimas, ypač atkūrimas, vertimas, keitimas arba perdavimas duomenų bazėse ar kitose elektroninėse laikmenose ir sistemose.

SAUGUMO NURODYMAI

Pavojus susižeisti dėl elektros smūgio. Prieš pradedant elektros įrenginių montavimo, techninės priežiūros, remonto ir kt. darbus, būtina nutraukti jų elektros maitinimą.

• Apsaugokite juos nuo netyčinio įsijungimo. Tai galioja ir atliekant elektrinių roletų įrenginių techninės priežiūros ir remonto darbus.
• Elektros jungčių įrengimas turi būti atliekamas tik įgaliotų kvalifikuotų specialistų.
• Netinkamas įrengimas gali tapti sunkių žmonių sužalojimų ir materialinių nuostolių priežastimi.
• Būtina laikytis visų galiojančių šalies energijos tiekėjo normų ir instrukcijų.
  ■ Naudokite tik sausose patalpose (IP20).
  Gaminys ir jpakavimas nėra žaislai. Laikykite juos vaikams neprieinamoje vietoje, nes jie gali susižeisti arba uždusti.
  ■ Neatidarinėkite laikrodžio, pavojus susižeisti.
• Neleiskite žmonėms būti roletų įrenginio judėjimo zonoje. Roletų judėjimo zona eksploatacijos metu turi būti matoma. Kyla pavojus susižeisti.

NAUDOJIMAS PAGAL PASKIRT!

• Laiko relė (Prek. Nr. 20031 / 20036) skirta tik valdyti roletų įrenginį.
• Roletų įrenginys ir jo dalys turi būti nepriekaištingos būklės. Prieš laiko relės montavimą, būtina pašalinti įrenginio arba jo dalių defektus.
• Bet koks kitas gaminio naudojimas laikomas naudojimu ne pagal paskirtj.
  Už netiesioginius ir materialinius nuostolius bei asmenų sužalojimus dėl gaminio naudojimo ne pagal paskirti įmonė „Alfred Schellenberg GmbH“ neatsako.
  Išsaugokite šią instrukcija, ji turi būti prieinama kiekvienam naudotojui.

Pagal DIN 49075 tinka daugumai keičiamų rėmelių su 50 x 50 mm išpjova. Būtinas atitinkamo gamintojo siejiklis.

Laiko relė turi automatinį vasaros ir žiemos laiko nustatymą. Keičiant laiką vidinis laikas persistato vieną valandą pirmyn arba atgal.

CE ATITIKTIES DEKLARACIJA

Gaminys (Art. Nr.

25572,

77) atitinka taikomų Europos ir nacionalinių direktyvų reikalavimus. Atitiktis buvo patvirtinta. Visą ES atitikties direktyvos tekstą rasite šiuo adresu internete: http://www.schellenberg.de (Atsisiuntimų centro dalyje „Aptarnavimas“).

Žemos įtampos direktyva 2014/35 / ES

Nešalinkite kartu su buitinėmis atliekomis! Gaminį galima perdirbti, jį galima priduoti į antrinių žaliavų surinkimo įmonę arba kitą buitinių elektros prietaisų surinkimo aikštelę.

TECHNINIAIDUOMENYS

Maitinimo įtampa 230 V AC / 50 Hz
ljungimo srovė 3A / 230 V AC indukcinė apkrova
Saugiklio tipas IP 20
Saugumo klasė Il po atitinkamo montavimo
ljungimo trukmė 180 sekundžių
leistinas temperatūrų diapazonas	nuo 0°C iki + 50°C
Eigos atsarga apie 5 valandos
Eigos tikslumas apie +/- 1 sekundė / diena
Pristabdymo režimo sąnaudos*	0,5 W
Montavimo būdas Potinkinis kištuko lizdas,∅ 60 mm, atstumas tarp angų, min 25 mm gylis.Virš tinko atitinkamame korpuse

* Laikrodis nuolat paruoštas eksploatacijai, kad nustatytų laikų būtų vykdomas jjungimas ir papildomos funkcijos.

ŽENKLIŲ PAAIŠKINIMAS

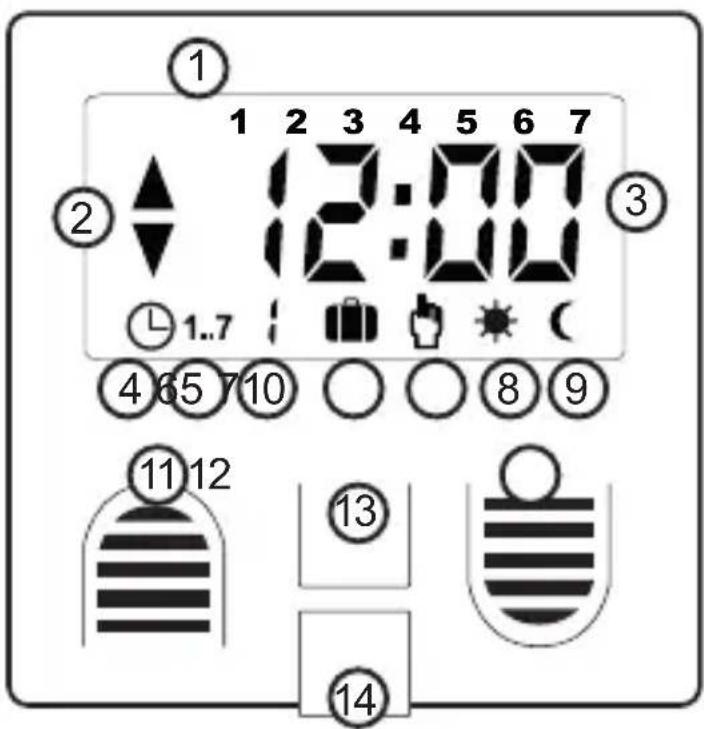

① 1 2 3 4 5 6 7 ② 12:00 ③ ④ 65 710 ○ ○ 8 9 ⑪ 12 ⑬ 13 ⑭ 14

① Savaitès diena
② Pakélimo, nuleidimo ženklas
③ Laikas
④ Dienos programas
⑤ Savaitès programa
⑥ Atostogų programa
⑦ Rankinis darbo režimas
⑧ Saulès funkcija*
⑨ Sutemų funkcija*
10 Meniu navigacija
11 Pakėlimo mygtukas
12 Nuleidimo mygtukas
13 Mygtukas „Set“
14 Jutiklinio kištuko įstatymo vieta

* Funkcija galima tik kartu su prek. 25573.

① Savaitès diena

② Pakėlimo, nuleidimo ženklas (roletų judėjimo kryptis) Rodoma roletų judėjimo kryptis.

④ Dienos programa (automatinis darbo režimas) nustatymo galimybė 3 laiko blokams. 1 blokas: PIRM. iki penk., 2 blokas: ŠEŠT. 3 blokas: sek.

⑤ Savaitės programa (automatinis darbo režimas) Pakėlimo ir nuleidimo laiko nustatymas kiekvienai savaitės dienai atskirai.

MO DH MH DO BE TH FR SA SU

⑥ Atostogų programa (nereguliarus darbo režimas)

Prijungiamas prie savaitės arba dienos progra- mos. Nereguliariai keičia užprogramuotus laikus +/- 15 min.

⑦ Rankinis darbo režimas (apsaugo nuo užsi-blokavimo)

Roletus galima pakelti ir nuleisti rankiniu būdu. Išjungiamas automatinis darbo režimas ir apsau- ga nuo netyčinio užblokavimo.

⑪ ⑫ Kélimo mygtukas, nuleidimo mygtukas:

norėdami pakelti roletus paspauskite mygtuką ≡ norėdami nuleisti roletus, paspauskite mygtuką ≡

⑬ Mygtukas „Set“

Naudojamas režimui pakeisti ir programavimo nustatymams patvirtinti.
