Ürün Tipi	Radyo kontrollü tüp motor (panjurlar için)
Marka	Schellenberg
Model	21241
Besleme	230 V / 50 Hz
Maksimum montaj uzunluğu	550 mm
Sekizgen mil çapı	Versiyona göre 40 mm (Mini) veya 60 mm (Maxi)
Dönme torku	Versiyona göre 6 Nm ila 40 Nm
Maksimum çekme kuvveti	Versiyona göre 15 kg ila 60 kg
Maksimum panjur yüzey alanı (plastik)	Versiyona göre 4 m² ila 15 m²
Nominal güç	Versiyona göre 98 W ila 218 W
Maksimum çalışma süresi	4 dakika
Soğuma süresi	En az 15 dakika
Koruma sınıfı	IP44 (sadece iç mekan kullanımı)
Limit noktalarının ayarlanması	Radyo ile (kablosuz)
Fonksiyonlar	Yukarı, aşağı, durdurma, programlama
Uyumlu radyo vericisi	1 kanallı veya 5 kanallı (aksesuar)
Kanal başına motor sayısı	5'e kadar
Bakım	Özel bir bakım gerektirmez; çalışmayı düzenli olarak kontrol edin
Güvenlik	Müdahale öncesi beslemeyi kesin; yetkili elektrikçi tarafından kurulum; aşırı ısınmaya karşı koruma
Garanti	5 yıl (referansa göre)

Sık sorulan sorular - 21241 Schellenberg

Schellenberg 21241 tüp motor nasıl kurulur?

Kurulum, yetkili bir elektrikçi tarafından yapılmalıdır. Herhangi bir müdahaleden önce elektrik beslemesini kesin. Düşmesini önlemek için panjuru bloke edin. Motoru sekizgen mile, boyutlara (maks. 550 mm) uygun şekilde monte edin. Kabloyu bağlayın: kahverengi (faz), mavi (nötr), yeşil/sarı (toprak). Toleransları dengelemek için gerekirse bir burç kullanın.

Limit noktaları (üst ve alt konumlar) nasıl ayarlanır?

Motoru uzaktan kumanda kullanarak programlama moduna geçirin (pil bölmesindeki Programlama tuşu). Ardından, panjuru istenen üst konuma getirmek için Yukarı/Aşağı tuşlarını kullanın ve onaylayın. Alt konum için tekrarlayın. Programlama modundan çıkın. Kılavuzun H ve I bölümlerindeki ayrıntılı adımlara bakın.

Motor artık yanıt vermiyorsa ne yapmalı?

Önce elektrik beslemesini ve sigortaları kontrol edin. Uzaktan kumandanın çalışan pilleri olduğundan emin olun. Motor aşırı ısınmışsa (çalışma süresi >4 dk), en az 15 dakika soğumasını bekleyin. Sorun devam ederse, Schellenberg müşteri hizmetleri ile iletişime geçin.

Uzaktan kumanda nasıl programlanır?

Programlama, programlama modunda yapılır. Vericinin arkasındaki (pil bölmesinde) Programlama tuşuna basarak modu etkinleştirin. Ardından, kılavuzun E bölümünü izleyerek vericiyi motora bağlayın. Kanal başına 5'e kadar motor atanabilir.

Maksimum çalışma süresi nedir?

Maksimum çalışma süresi sürekli olarak 4 dakikadır. Bu süreden sonra motor, aşırı ısınmayı önlemek için otomatik olarak durur. Motoru tekrar kullanmadan önce en az 15 dakika soğuma süresi gereklidir.

Motor normalde ısınır mı?

Evet, normal çalışmada motor çok ısınabilir. Bu normaldir. Dikkat: Yaralanma riski! Motoru kullanım sırasında veya hemen sonrasında dokunmayın. Motor aşırı ısınma nedeniyle durursa, tekrar kullanmadan önce 15 dakika bekleyin.

Tüp motor nasıl temizlenir?

Motor özel bir temizlik gerektirmez. Dış kısmı kuru bir bezle silin. Asla su veya temizlik ürünleri kullanmayın. Panjurun temiz olduğundan ve serbestçe çalıştığından emin olun. Kışın donmadığını düzenli olarak kontrol edin.

Montaj için hangi aksesuarlar gereklidir?

Bir taşınabilir radyo vericisine (örneğin, 1 kanal için 20015/20021 veya 5 kanal için 20016/20023), panjur tablasını mile sabitlemek için bir panjur askısına (ref. 19200/19400) ve isteğe bağlı olarak sekizgen mil için bir adaptör burcuna (ref. 80100 veya 80200) ihtiyacınız olacaktır.

Panjur donarsa ne yapmalı?

Kışın, panjuru çalıştırmadan önce donmadığını kontrol edin. Panjur donmuşsa, motoru zorlamayın, çünkü bu motora zarar verebilir. Çözülmesini bekleyin veya buzu elle temizleyin. Düzenli bakım bu sorunu önler.

Yedek parçalar nerede bulunur?

Yedek parçalar veya teknik sorular için Schellenberg müşteri hizmetleri ile e-posta adresinden iletişime geçin: [e-mail]. Garanti talepleri için satın alma belgesini saklayın. Motor, belirtilen referanslar için 5 yıl garantilidir.

KULLANIM KILAVUZU 21241 Schellenberg

Güvenlik ve uyarılar 101

Teknik veriler 102

Kablo bağlantısı 103

Tuş açıklamaları 104

Gerekli araçlar 184

Teslimat kapsam 184

A Montaj 185
B Tüp motor adres tahsisi 197
C Tüp motorların uzaktan kumanda ile programlanması 200
D Programlama modunu başlatma 201
E Uzaktan kumandanın tüp motor ile kuplajı 201
F Tüp motor dönüş yönü kontrolü 203
G Tüp motor dönüş yönü değiştirme 204
H Üst uç nokta ayarı 205
I Alt uç nokta ayarı 206
J Programlama modunu sonlandırma 207
K Test sürüşü 207
L Diğer tüp motorları okutma 208

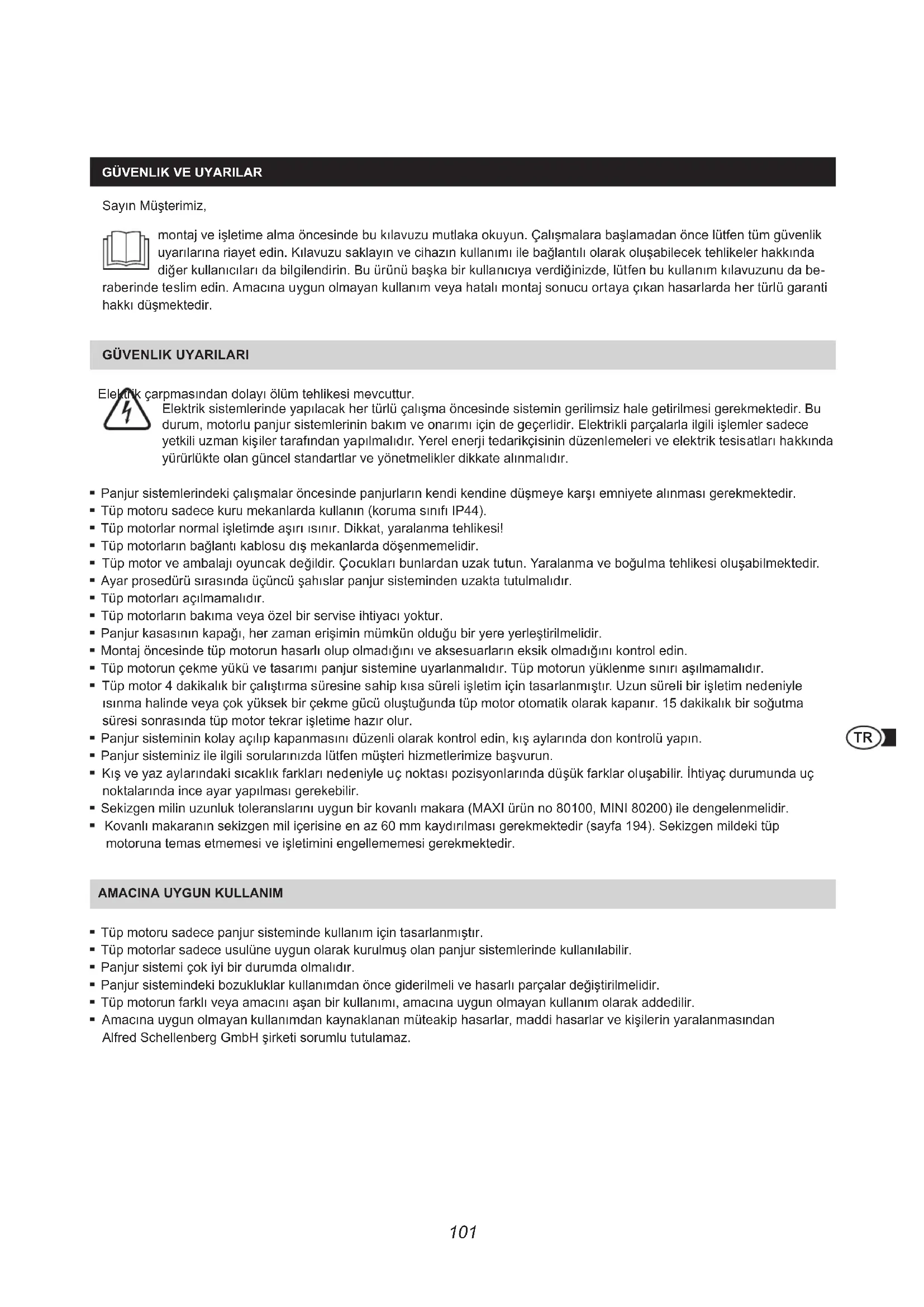

GÜVENLIK VE UYARILAR

Sayın Müşterimiz,

montaj ve işletme alma öncesinde bu kılavuzu mutlaka okuyun. Çalışmalara başlamadan önce lütfen tüm güvenlik uyarılarına riayet edin. Kılavuzu saklayın ve cihazın kullanımı ile bağlantı olarak oluşabilecek tehlikeler hakkında diğer kullanıcıları da bilgilendirin. Bu ürünü başka bir kullanıcıya verdiğinizde, lütfen bu kullanım kılavuzunu da beraberinde teslim edin. Amacına uygun olmayan kullanım veya hatalı montaj sonucu ortaya çıkan hasarlarda her türlü garanti hakkı düşmektedir.

GÜVENLIK UYARILARI

Elektrik çarpmasından dolayı ölüm tehlikesi mevcuttur.

Elektrik sistemlerinde yapılacak her türlü çalışma öncesinde sistemin gerilimsiz hale getirilmesi gerekmektedir. Bu durum, motorlu panjur sistemlerinin bakım ve onarımı için de geçerlidir. Elektrikli parçalarla ilgili işlemler sadece yetkili uzman kişiler tarafından yapılmalıdır. Yerel enerji tedarikçisinin düzenlemeleri ve elektrik tesisatları hakkında yürürlükte olan güncel standartlar ve yönetmelikler dikkate alınmalıdır.

• Panjur sistemlerindeki çalışmalar öncesinde panjurların kendi kendine düşmeye karşı emniyete alınması gerekmektedir.
• Tüp motoru sadece kuru mekanlarda kullanın (koruma sınıfı IP44).
• Tüp motorlar normal işletimde aşırı isınır. Dikkat, yaralanma tehlikesi!
• Tüp motorların bağlantı kablosu dış mekanlarda döşenmemelidir.
• Tüp motor ve ambalajı oyuncak değildir. Çocukları bunlardan uzak tutun. Yaralanma ve boğulma tehlikesi oluşabilmektedir.
• Ayar prosedürü sırasında üçüncü şahıslar panjur sisteminden uzakta tutulmalıdır.
• Tüp motorları açılmamalıdır.
• Tüp motorların bakıma veya özel bir servise ihtiyacı yoktur.
• Panjur kasasının kapağı, her zaman erişimin mümkün olduğu bir yere yerleştirilmelidir.
• Montaj öncesinde tüp motorun hasarlı olup olmadığını ve aksesuarların eksik olmadığını kontrol edin.
• Tüp motorun çekme yükü ve tasarımı panjur sistemine uyarlanmalıdır. Tüp motorun yüklenme sınırı aşılmamalıdır.
• Tüp motor 4 dakikalık bir çalıştırma süresine sahip kısa süreli işletim için tasarlanmıştır. Uzun süreli bir işletim nedeniyle ısınma halinde veya çok yüksek bir çekme gücü oluştuğunda tüp motor otomatik olarak kapanır. 15 dakikalık bir soğutma süresi sonrasında tüp motor tekrar işletme hazır olur.
• Panjur sisteminin kolay açılıp kapanmasını düzenli olarak kontrol edin, kış aylarında don kontrolü yapın.
• Panjur sisteminiz ile ilgili sorularınızda lütfen müşteri hizmetlerimize başvurun.
• Kış ve yaz aylarındaki sıcaklık farkları nedeniyle uç noktası pozisyonlarında düşük farklar oluşabilir. İhtiyaç durumunda uç noktalarında ince ayar yapılması gerekebilir.
• Sekizgen milin uzunluk toleranslarını uygun bir kovanlı makara (MAXI ürün no 80100, MINI 80200) ile dengelenmelidir.
• Kovanlı makaranın sekizgen mil içerisinde en az 60 mm kaydırılması gerekmektedir (sayfa 194). Sekizgen mildeki tüp motoruna temas etmemesi ve işletimini engellememesi gerekmektedir.

AMACINA UYGUN KULLANIM

• Tüp motoru sadece panjur sisteminde kullanım için tasarlanmıştır.
• Tüp motorlar sadece usulüne uygun olarak kurulmuş olan panjur sistemlerinde kullanılabilir.
• Panjur sistemi çok iyi bir durumda olmalıdır.
• Panjur sistemindeki bozukluklar kullanımdan önce giderilmeli ve hasarlı parçalar değiştirilmelidir.
• Tüp motorun farklı veya amacını aşan bir kullanımı, amacına uygun olmayan kullanım olarak addedilir.
• Amacına uygun olmayan kullanımdan kaynaklanan müteakip hasarlar, maddi hasarlar ve kişilerin yaralanmasından Alfred Schellenberg GmbH şirketi sorumlu tutulamaz.

CE AÇIKLAMASI VE UYUMLULUK

Tüp motor (ürün no: 20506/20510/20810/20820/20840/20507/20511/20811) yürürlükte olan tüm Avrupa ve ulusal direktiflerin gereksinimlerini karşılamaktadır. Uygunluk belgelenmiştir ve ilgili dokümanlar ve uygunluk belgesinin orijinali üreticide muha-faza edilmektedir.

Evsel atık olarak bertaraf edilemez! Tüp motorlar geri dönüşüme uygundur ve bir geri dönüşüm merkezine veya elektrikli evsel atıklar toplama yerlerine verilebilirler.

GARANTI ŞARTLARI

Ürünlerimizin malzeme ve üretim hataları içermediğini garanti ederiz. Aşağıdaki nedenlerden dolayı oluşan hasarlar garanti kapsamı dışındadır:

• kullanıma bağlı normal aşınmalar
• usulüne uygun olmayan montaj, bağlantı, kullanım veya işleme
• mücbir sebepler veya diğer dış etkenler
• üçüncü kişiler tarafından usulüne uygun olmayan bakım ve onarım yapılması
• üçüncü kişiler tarafından teknik değişiklik yapılması

Garanti kapsamında ürünü tamir etme veya eşdeğerdeki bir başka SCHELLENBERG ürünü ile değiştirme hakkımız bulunmaktadır. Garanti süresi cihazın tamir edilmesi veya değiştirilmesi ile uzatılmış olmaz. Garantinin sağlanabilmesi için fatura/fişin ibraz edilmesi gerekmektedir. Cihazı tarafımıza gönderirken lütfen faturanın bir kopyasını ve cihaz hatası ile ilgili kısa bir açıklamayı da birlikte gönderin.

Tüp motor hakkında satın alma tarihi itibarıyla geçerli olmak üzere aşağıdaki garanti süreleri geçerlidir: 5 yıl garanti, ürün no 20506/20510/20810/20820/20840/20507/20511/20811.

TEKNIK VERILER

Ürün No.	20506/20507	20510/20511	20810/20811	20820	20840
Panjur sistemi Mini Mini Maxi	Maxi Maxi
∅ Sekizgen mil	40 mm	40 mm	60 mm	60 mm	60 mm
Tork	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Maks. çalıştırma süresi	4 dakika	4 dakika	4 dakika	4 dakika	4 dakika
Maks. kumaş panjur alanı	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Çekme gücü	15 kg	25 kg	20 kg	34 kg	60 kg
Nominal güç	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Uç nokta ayarı	Telsiz	Telsiz	Telsiz	Telsiz	Telsiz
Duvar yatağı dahil	1 konfor seti	1 konfor seti	1 konfor seti	1 konfor seti	1 konfor seti
Garanti süresi	5 yıl	5 yıl	5 yıl	5 yıl	5 yıl
Maks. montaj uzunluğu	550 mm	550 mm	550 mm	550 mm	550 mm

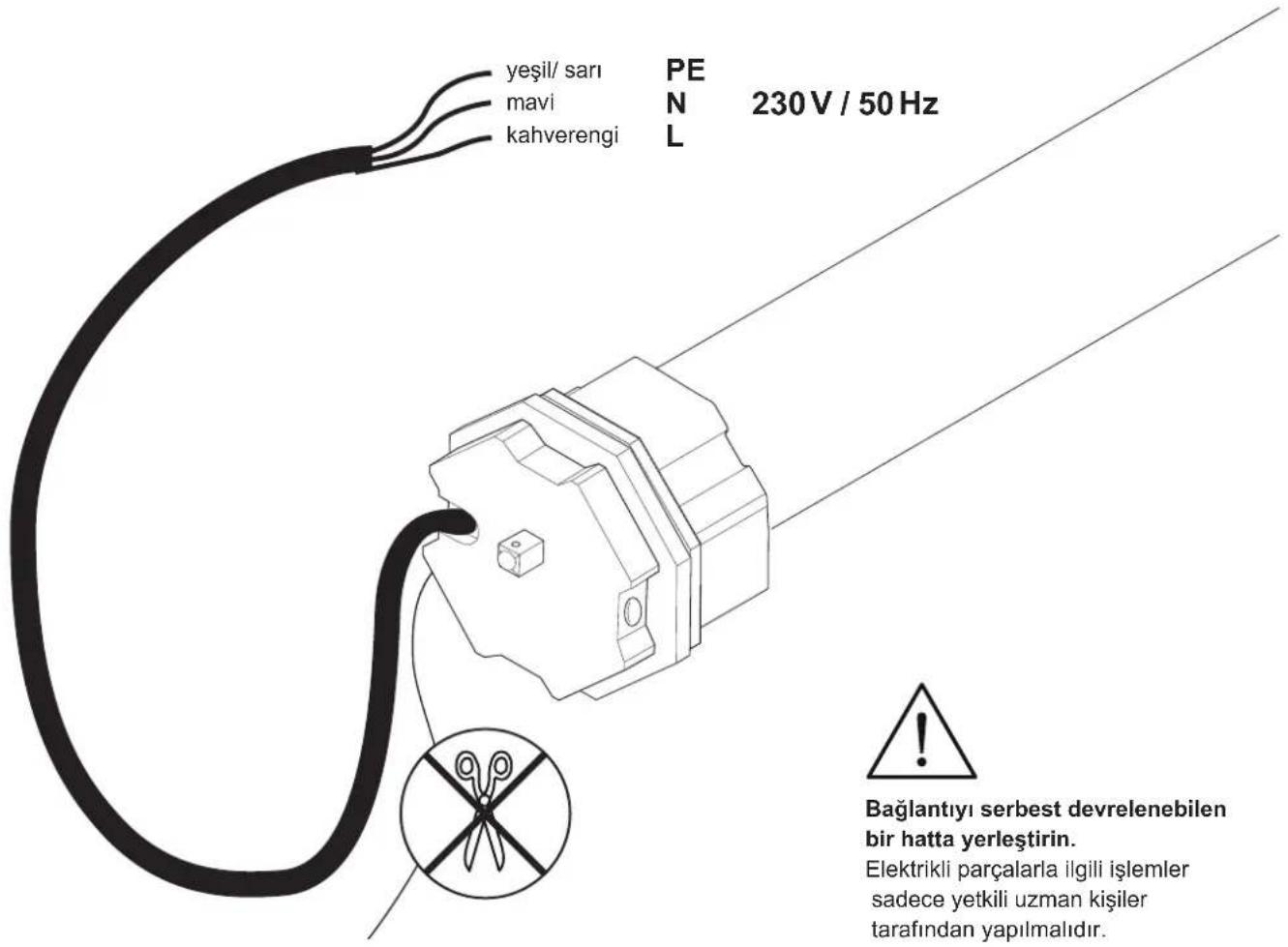

KABLO BAĞLANTISI

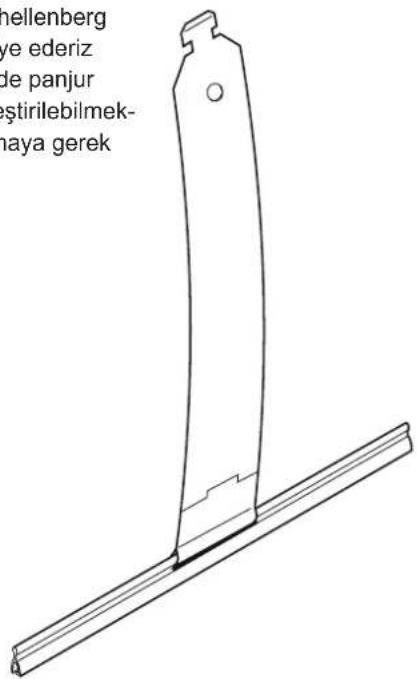

AKSESUAR ÜRÜNLER: PANJUR ASKISI

Milin zırhını monte etmek için Schellenberg panjur askısı kullanılmasını tavsiye ederiz (ürün no 19200/19400). Bu sayede panjur zırhı güvenli bir şekilde mile yerleştirilebilmektedir. Kolay bir şekilde ve vidalamaya gerek kalmadan.

19200

19400

AKSESUAR ÜRÜNLER: UZAKTAN KUMANDA

Tüp motorun programlanması uzaktan kumanda (aksesuar ürün) ile gerçekleştirilir. Uzaktan kumandalar: 20015/20019/20021/20022 veya 5-Kanal: 20016/20020/20023/20024.

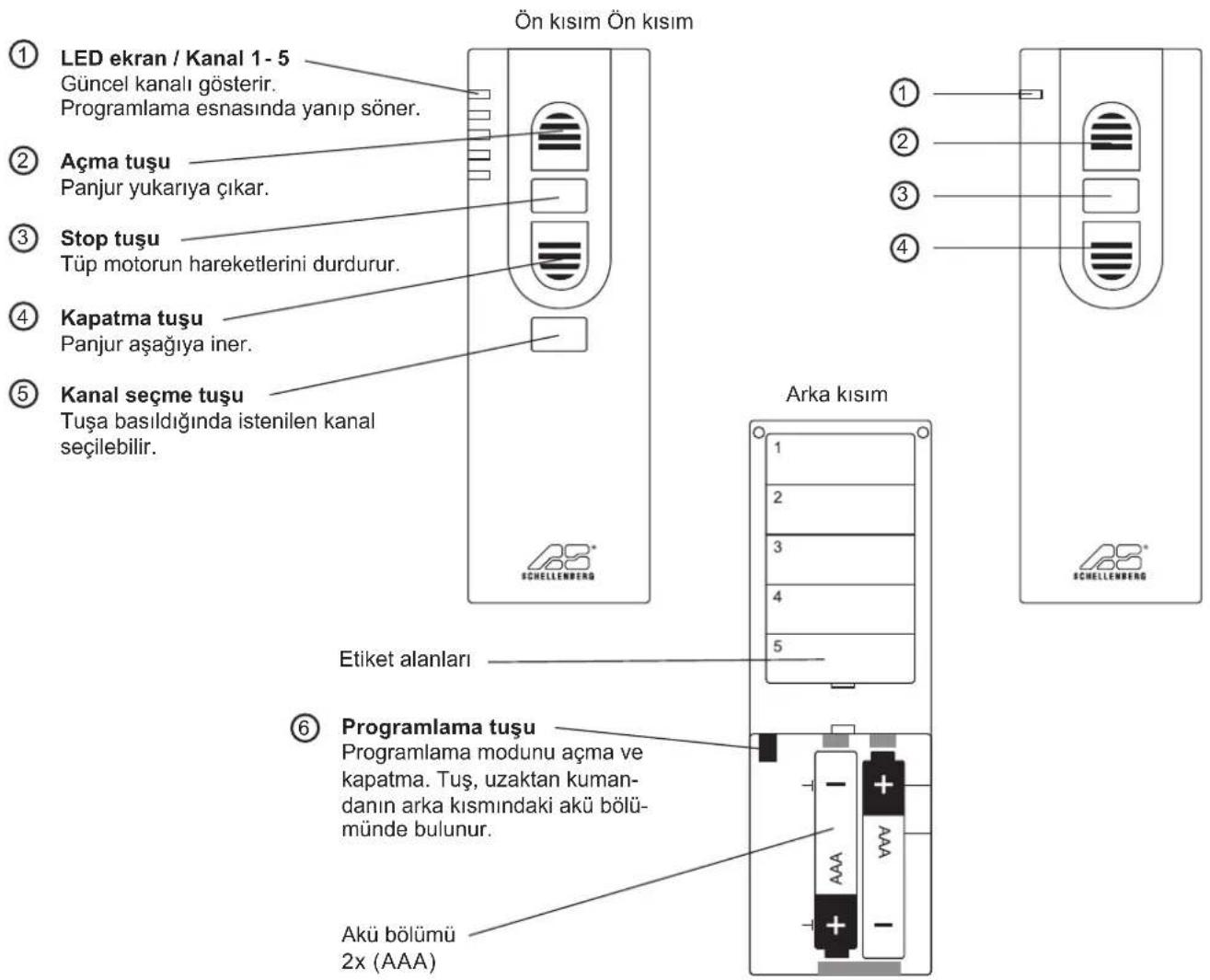

TUŞ AÇIKLAMALARI

5 kanallı 1 kanallı

1 kanallı

- Kanal durumuna göre aynı anda beş tüp motoru kumanda edilebilir

- Açma tuşuna basıldığında bütün tüp motorlar aynı anda yukarı çıkar

- Kapatma tuşuna basıldığında bütün tüp motorlar aynı anda aşağıya iner

- Panjurlardaki uç noktalar bireysel olarak ayarlanabilir

M = Tüp motor

K = Kanal

5 kanallı

- Kanal durumuna göre aynı anda beş tüp motoru kumanda edilebilir

- Kanal seçme tuşuna basıldığında tüp motorlar arasında seçim yapılabilir

- Açma tuşuna basıldığında ilgili tüp motoru yukarıya çıkar

- Kapatma tuşuna basıldığında ilgili tüp motoru aşağıya iner

M = Tüp motor

K = Kanal

ОГЛАВЛЕНИЕ

M = torumootor K = kanal

TP Bağlantıyı serbest devrelenebilen bir hatta yerleştirin.

Elektrikli parçalarla ilgili işlemler sadece yetkili uzman kişiler tarafından yapılmalıdır.

TR Not: Bir sonraki adımlara geçmeden önce tüp motorların adres tahsislerinin yapılmasını tavsiye ederiz.

TR Garanti, yedek parça ihtiyacı ve ürününüzün usulüne uygun montajı ile ilgili tüm konularda müşteri hizmetlerine danışabilirsiniz. [e-mail]
