21241 - Shtëpi inteligjente Schellenberg - Manual falas për përdoruesin

Lloji i produktit	Motor tubular radio për grila rrotulluese
Marka	Schellenberg
Modeli	21241
Furnizimi	230 V / 50 Hz
Gjatësia maksimale e montimit	550 mm
Diametri i boshtit tetëkëndësh	40 mm (Mini) ose 60 mm (Maxi) sipas versionit
Çift rrotullimi	6 Nm deri 40 Nm sipas versionit
Forca maksimale e tërheqjes	15 kg deri 60 kg sipas versionit
Sipërfaqja maksimale e grilës (plastikë)	4 m² deri 15 m² sipas versionit
Fuqia nominale	98 W deri 218 W sipas versionit
Kohëzgjatja maksimale e punës	4 minuta
Koha e ftohjes	minimum 15 minuta
Indeksi i mbrojtjes	IP44 (përdorim i brendshëm vetëm)
Rregullimi i pikave kufitare	Me radio (pa tel)
Funksionet	Ngritje, ulje, ndalesë, programim
Radioemetues i përputhshëm	1 kanal ose 5 kanale (aksesor)
Numri i motorëve për kanal	Deri në 5
Mirëmbajtja	Asnjë mirëmbajtje specifike e nevojshme; kontrolloni rregullisht funksionimin
Siguria	Shkëputni furnizimin para ndërhyrjes; instalimi nga një elektricist i autorizuar; mbrojtje nga mbinxehja
Garancia	5 vjet (sipas referencës)

Pyetjet më të shpeshta - 21241 Schellenberg

Si të instaloni motorin tubular Schellenberg 21241?

Instalimi duhet të kryhet nga një elektricist i autorizuar. Para çdo ndërhyrjeje, shkëputni furnizimin elektrik. Bllokoni grilën rrotulluese për të shmangur rënien e saj. Montoni motorin në boshtin tetëkëndësh duke respektuar përmasat (gjatësia max. 550 mm). Lidhni kabllon: teli kafe (faza), blu (neutri), jeshil/verdhë (tokëzimi). Përdorni një tufë nëse është e nevojshme për të kompensuar tolerancat.

Si të rregulloni pikat kufitare (pozicionet e lartë dhe të ulët)?

Kaloni motorin në modalitetin e programimit duke përdorur telekomandën (tasti Programim në ndarjen e baterive). Më pas, përdorni butonat Ngritje/Ulje për ta çuar grilën në pozicionin e dëshiruar të lartë, pastaj konfirmoni. Përsëriteni për pozicionin e ulët. Dilni nga modaliteti i programimit. Shihni hapat e detajuar në seksionet H dhe I të udhëzuesit.

Çfarë të bëni nëse motori nuk përgjigjet më?

Fillimisht kontrolloni furnizimin elektrik dhe siguresat. Sigurohuni që telekomanda të ketë bateri funksionale. Nëse motori është mbinxehur (kohë pune >4 min), prisni të paktën 15 minuta për t'u ftohur. Nëse problemi vazhdon, kontaktoni shërbimin e pas-shitjes Schellenberg.

Si të programoni telekomandën?

Programimi kryhet në modalitetin e programimit. Aktivizoni modalitetin duke shtypur tastin Programim në pjesën e pasme të emetuesit (në ndarjen e baterive). Më pas, shoqëroni emetuesin me motorin duke ndjekur seksionin E të udhëzuesit. Deri në 5 motorë mund të caktohen për kanal.

Cila është kohëzgjatja maksimale e funksionimit?

Kohëzgjatja maksimale e punës është 4 minuta në mënyrë të vazhdueshme. Pas kësaj periudhe, motori ndalon automatikisht për të shmangur mbinxehjen. Një kohë ftohjeje prej të paktën 15 minutash është e nevojshme para ripërdorimit të motorit.

A është normale që motori të nxehet?

Po, gjatë funksionimit normal, motori mund të bëhet shumë i nxehtë. Kjo është normale. Kujdes: rrezik lëndimi! Mos e prekni motorin gjatë ose menjëherë pas përdorimit. Nëse motori ndalon për shkak të mbinxehjes, prisni 15 minuta para se ta ripërdorni.

Si të pastroni motorin tubular?

Motori nuk kërkon ndonjë pastrim specifik. Për pjesën e jashtme, fshijeni me një leckë të thatë. Asnjëherë mos përdorni ujë ose produkte pastrimi. Sigurohuni që grila rrotulluese të jetë e pastër dhe të funksionojë lirshëm. Kontrolloni rregullisht që të mos ngrijë në dimër.

Cilat aksesorë janë të nevojshëm për montimin?

Do t'ju duhet një radioemetues portativ (p.sh., ref. 20015/20021 për 1 kanal ose 20016/20023 për 5 kanale), një mbështetëse grilë (ref. 19200/19400) për të fiksuar perden në bosht, dhe ndoshta një tufë përshtatëse për boshtin tetëkëndësh (ref. 80100 ose 80200).

Çfarë të bëni në rast të ngrirjes së grilës?

Në dimër, kontrolloni që grila të mos jetë e ngrirë para se ta aktivizoni. Nëse grila është e ngrirë, mos e përdorni motorin për të detyruar, pasi kjo mund ta dëmtojë atë. Prisni shkrirjen ose hiqni akullin manualisht. Një mirëmbajtje e rregullt parandalon këtë problem.

Ku të gjej pjesë këmbimi?

Për pjesë këmbimi ose pyetje teknike, kontaktoni shërbimin e pas-shitjes Schellenberg në adresën e emailit: [e-mail]. Ruani dëshminë e blerjes për kërkesat e garancisë. Motori gëzon një garanci prej 5 vjetësh për referencat e treguara.

MANUAL I PËRDORUESIT 21241 Schellenberg

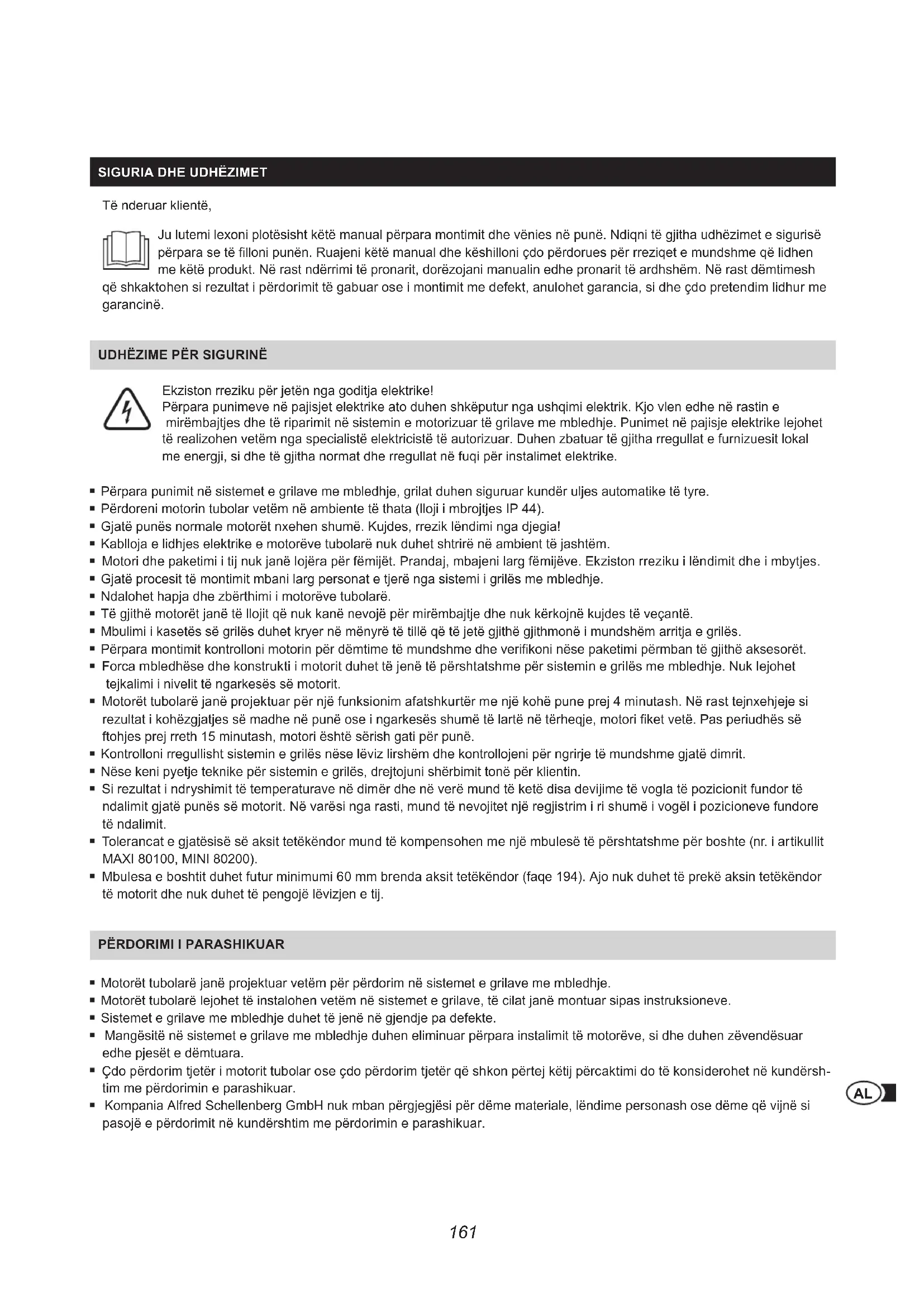

Siguria dhe udhëzimet 161

Specifikimet teknike 162

Lidhja e kabllos 163

Aksesorët shtesë për varjen e grilës 163

Aksesorët shtesë: Pulti i komandimit 164

Sqarimi i butonave 164

Veglat e nevojshme të punës 184

Përmbajtja e dërgesës 184

A Montimi 185
B Caktimi i adresave të motorëve 197
C Programimi i motorëve nëpërmjet pultit të komandimit 200
D Nisja e regjimit të programimit 201
E Lidhja e pultit të komandimit me motorin tubolar 201
F Verifikimi i drejtimit të rrotullimit të motorit 203
G Ndryshimi i drejtimit të rrotullimit të motorit 204
H Regjistrimi i pozicionit fundor lart 205
I Regjistrimi i pozicionit fundor lart 206
J Përfundimi i regjimit të programimit 207
K Testimi 207
L Mësimi i motorëve të tjerë 208

Ju lutemi lexoni plotësisht këtë manual përpara montimit dhe vënies në punë. Ndiqni të gjitha udhëzimet e sigurisë përpara se të filloni punën. Ruajeni këtë manual dhe këshilloni çdo përdorues për rreziqet e mundshme që lidhen me këtë produkt. Në rast ndërrimi të pronarit, dorëzojani manualin edhe pronarit të ardhshëm. Në rast dëmtimesh

që shkaktohen si rezultat i përdorimit të gabuar ose i montimit me defekt, anulohet garancia, si dhe çdo pretendim lidhur me garancinë.

UDHËZIME PËR SIGURINË

Ekziston rreziku për jetën nga goditja elektrike!

Përpara punimeve në pajisjet elektrike ato duhen shkëputur nga ushqimi elektrik. Kjo vlen edhe në rastin e mirëmbajtjes dhe të riparimit në sistemin e motorizuar të grilave me mbledhje. Punimet në pajisje elektrike lejohet të realizohen vetëm nga specialistë elektricistë të autorizuar. Duhen zbatuar të gjitha rregullat e furnizuesit lokal me energji, si dhe të gjitha normat dhe rregullat në fuqi për instalimet elektrike.

• Përpara punimit në sistemet e grilave me mbledhje, grilat duhen siguruar kundër uljes automatike të tyre.
• Përdoreni motorin tubolar vetëm në ambiente të thata (Iloji i mbrojtjes IP 44).
  Gjatë punës normale motorët nxehen shumë. Kujdes, rrezik lëndimi nga djegia!
• Kablloja e lidhjes elektrike e motorëve tubolarë nuk duhet shtrirë në ambient të jashtëm.
• Motori dhe paketimi i tij nuk janë lojëra për fëmijët. Prandaj, mbajeni larg fëmijëve. Ekziston rreziku i lëndimit dhe i mbytjes.
  Gjatë procesit të montimit mbani larg personat e tjerë nga sistemi i grilës me mbledhje.
• Ndalohet hapja dhe zbërthimi i motorëve tubolarë.
• Të gjithë motorët janë të llojit që nuk kanë nevojë për mirëmbajtje dhe nuk kërkojnë kujdes të veçantë.
  ■ Mbulimi i kasetës së grilës duhet kryer në mënyrë të tillë që të jetë gjithë gjithmonë i mundshëm arritja e grilës.
• Përpara montimit kontrolloni motorin për dëmtime të mundshme dhe verifikoni nëse paketimi përmban të gjithë aksesorët.
• Forca mbledhëse dhe konstrukti i motorit duhet të jenë të përshtatshme për sistemin e grilës me mbledhje. Nuk lejohet tejkalimi i nivelit të ngarkesës së motorit.
• Motorët tubolarë janë projektuar për një funksionim afatshkurtër me një kohë pune prej 4 minutash. Në rast tejnxehjeje si rezultat i kohëzgjatjes së madhe në punë ose i ngarkesës shumë të lartë në tërheqje, motori fiket vetë. Pas periudhës së ftohjes prej rreth 15 minutash, motori është sërish gati për punë.
• Kontrolloni rregullisht sistemin e grilës nëse lëviz lirshëm dhe kontrollojeni për ngrirje të mundshme gjatë dimrit.
• Nëse keni pyetje teknike për sistemin e grilës, drejtojuni shërbimit tonë për klientin.
• Si rezultat i ndryshimit të temperaturave në dimër dhe në verë mund të ketë disa devijime të vogla të pozicionit fundor të ndalimit gjatë punës së motorit. Në varësi nga rasti, mund të nevojitet një regjistrim i ri shumë i vogël i pozicioneve fundore të ndalimit.
• Tolerancat e gjatësisë së aksit tetëkëndor mund të kompensohen me një mbulesë të përshtatshme për boshte (nr. i artikullit MAXI 80100, MINI 80200).
• Mbulesa e boshtit duhet futur minimumi 60 mm brenda aksit tetëkëndor (faqe 194). Ajo nuk duhet të prekë aksin tetëkëndor të motorit dhe nuk duhet të pengojë lëvizjen e tij.

PËRDORIMI I PARASHIKUAR

• Motorët tubolarë janë projektuar vetëm për përdorim në sistemet e grilave me mbledhje.
• Motorët tubolarë lejohet të instalohen vetëm në sistemet e grilave, të cilat janë montuar sipas instruksioneve.
• Sistemet e grilave me mbledhje duhet të jenë në gjendje pa defekte.
• Mangësitë në sistemet e grilave me mbledhje duhen eliminuar përpara instalimit të motorëve, si dhe duhen zëvendësuar edhe pjesët e dëmtuara.
• Çdo përdorim tjetër i motorit tubolar ose çdo përdorim tjetër që shkon përtej këtij përcaktimi do të konsiderohet në kundërsh-tim me përdorimin e parashikuar.
  Kompania Alfred Schellenberg GmbH nuk mban përgjegjësi për dëme materiale, lëndime personash ose dëme që vijnë si pasojë e përdorimit në kundërshtim me përdorimin e parashikuar.

DEKLARATA DHE KÖNFÖRMITETI ME „CE“

Motori tubolar (Nr. i artikullit 20506/20510/20810/20820/20840/20507/20511/20811) përmbush kërkesat në fuqi të rregullave dhe direktivave evropiane dhe kombëtare. Konformiteti i tij është vërtetuar, si dhe squarimet dhe dokumentacioni përkatës janë të depozituara pranë prodhuesit.

Mos e hidhni në mbeturinat e shtëpisë! Motorët janë mallra të riciklueshëm dhe mund të dorëzohen në një qendër riciklimi ose në një vend grumbullimi të pajisjeve të vjetra elektrike të shtëpisë.

KUSHTET E GARANCISË

Ne garantojmë që produktet tona nuk kanë defekte në material dhe në fabrikim. Nga garancia përjashtohen dëmet, të cilat shkaktohen nga:

• Konsumimi normal i kushtëzuar nga përdorimi
• Montimi, lidhja, përdorimi ose trajtimi i gabuar
• Forca e madhe ose nga ndikime të tjera të jashtme
• Mirëmbajtja dhe riparimi i pasaktë nga të tretët
• Ndryshimet teknike nga të tretët

Në rastin e garancisë, ne do të kryejmë riparimin e produktit ose shkëmbimin e tij me një produkt tjetër SCHELLENBERG me të njëjtën vlerë, në varësi të zgjedhjes sonë. Periudha e garancisë nuk zgjatet në rastin e shkëmbimit ose të riparimit të pajisjes! Kusht paraprak për kërkimin e garancisë është paraqitja e faturës së blerjes. Kur të dërgoni pajisjen, jeni të lutur të bashkëngjitni një kopje të faturës të blerjes dhe një përshkrim të defektit të shfaqur.

Periudha e garancisë që ne ofrojmë për cilësinë e motorit tonë tubolar është: 5 vjet garanci që nga data e blerjes, Nr. i artikullit20506/20510/20810/20820/20840/20507/20511/20811.

SPECIFIKIMET TEKNIKE

Nr. i artikullit	20506/20507	20510/20511	20810/20811	20820	20840
Sistemi i grilave	Mini	Mini	Maxi	Maxi	Maxi
∅ i aksit tetëkëndor	40 mm	40 mm	60 mm	60 mm	60 mm
Momenti i rrotullimit	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Koha maks. e punës	4 minuta	4 minuta	4 minuta	4 minuta	4 minuta
Sipërfaqja maks. e grilave plastike	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Forca tërheqëse	15 kg	25 kg	20 kg	34 kg	60 kg
Fuqia nominale	98 W	121 W	113 W	161 W	218 W
Regjistrimi i pozicioneve fundore	Me pult	Me pult	Me pult	Me pult	Me pult
Përfshirë kushinetën për mur	1 kompletComfort	1 kompletComfort	1 kompletComfort	1 kompletComfort	1 kompletComfort
Periudha e garancisë	5 vjet	5 vjet	5 vjet	5 vjet	5 vjet
Gjatësia maks. e instalimit	550 mm	550 mm	550 mm	550 mm	550 mm

LIDHJA E KABLLOS

AKSESORËT SHTESË: MBAJTËSET E GRILËS

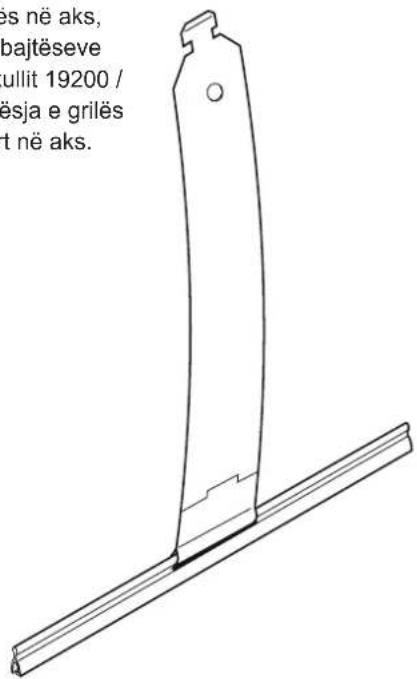

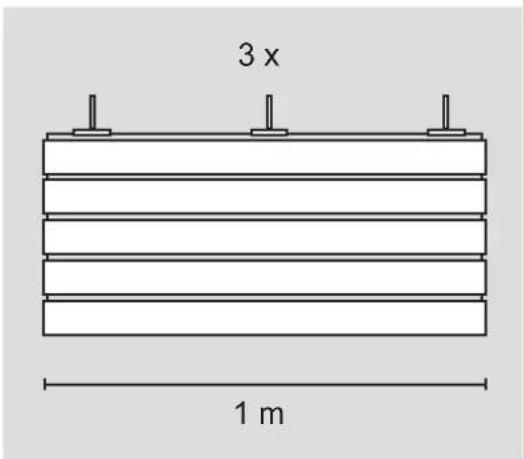

Për ta montuar mbrojtësen e grilës në aks, ne rekomadojmë përdorimin e mbajtëseve të grilave Schellenberg (nr. i artikullit 19200 / 19400). Me anë të këtyre, mbrojtësja e grilës mund të varet në mënyrë të sigurt në aks. Shumë lehtë dhe pa asnjë vidë.

19200

19400

AKSESORËT SHTESË: PULT KOMANDIMI

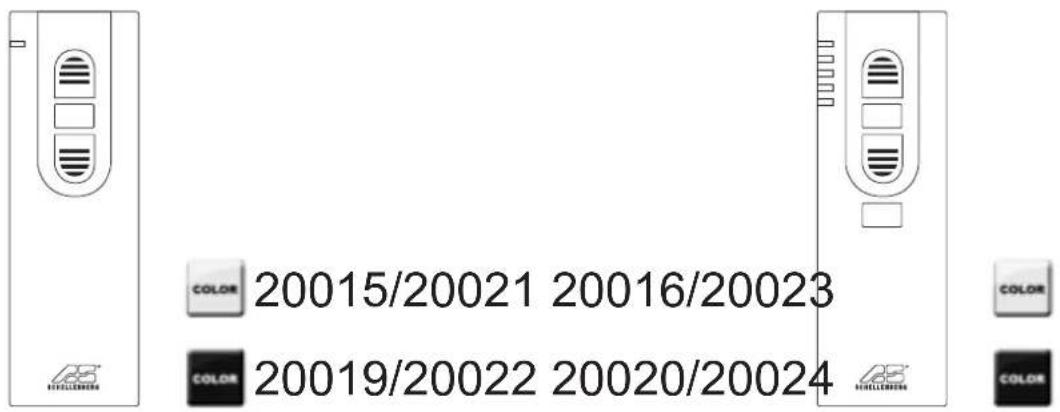

Programimi i motorit tubolar bëhet me ndihmën e pultit të komandimit (aksesor shtesë). Pulti i mundshëm i komandimit: Me 1 kanal: 20015/20019/20021/20022 ose Me 5 kanale: 20016/20020/20023/20024.

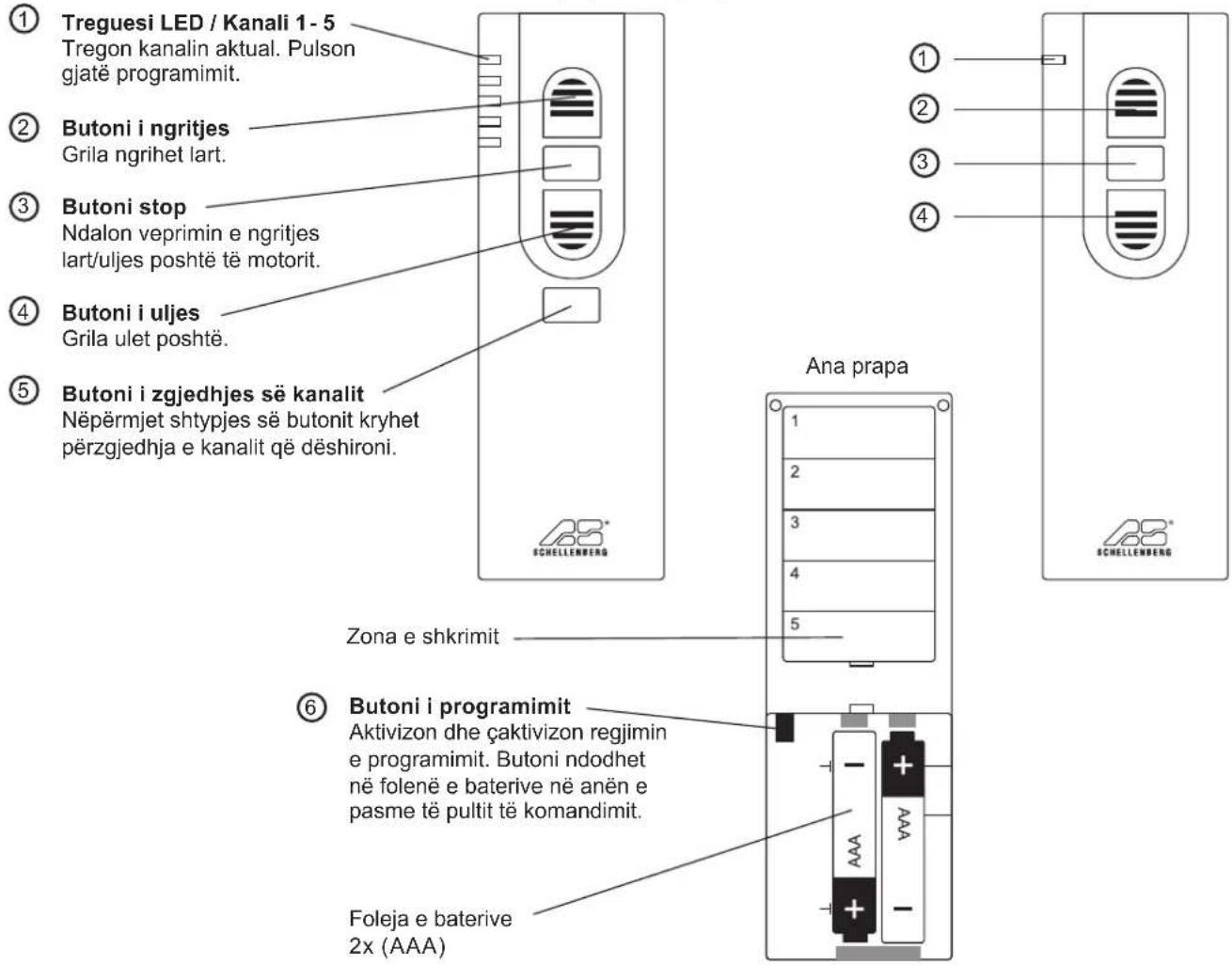

SQARIMI I BUTONAVE

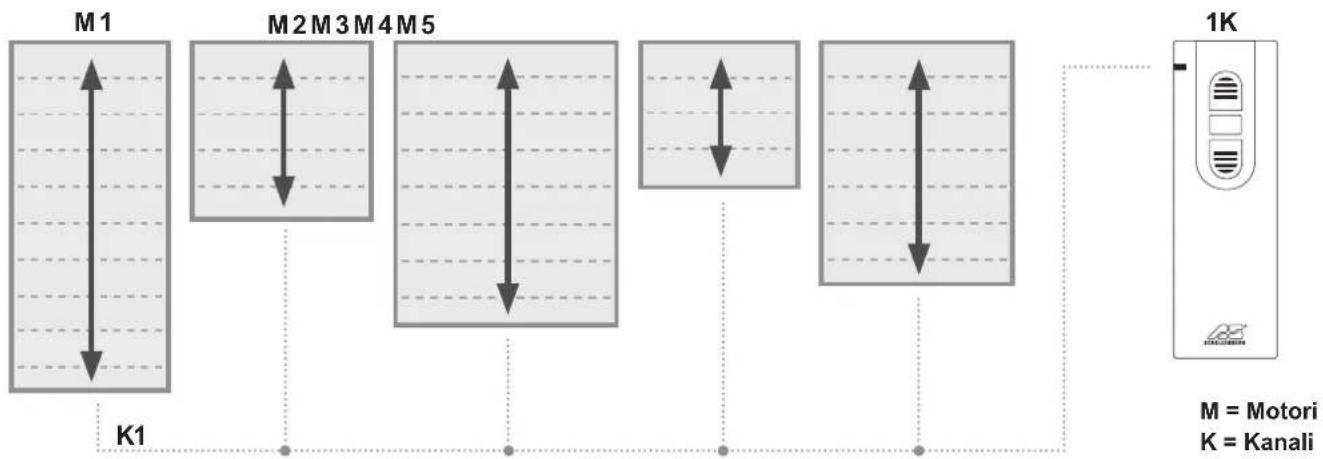

Ana përpara Ana përpara

me 1 kanal
    note right of A K1
        M = Motori
        K = Kanali

- për çdo kanal mund të komandohen njëkohësisht deri në pesë motorë

- nëpërmjet shtypjes së butonit të ngritjes të gjithë motorët rrotullohen njëkohësisht në drejtimin lart

- nëpërmjet shtypjes së butonit të uljes të gjithë motorët rrotullohen njëkohësisht në drejtimin poshtë

- pozicionet fundore të grilave mund të regjistrohen në mënyrë individuale

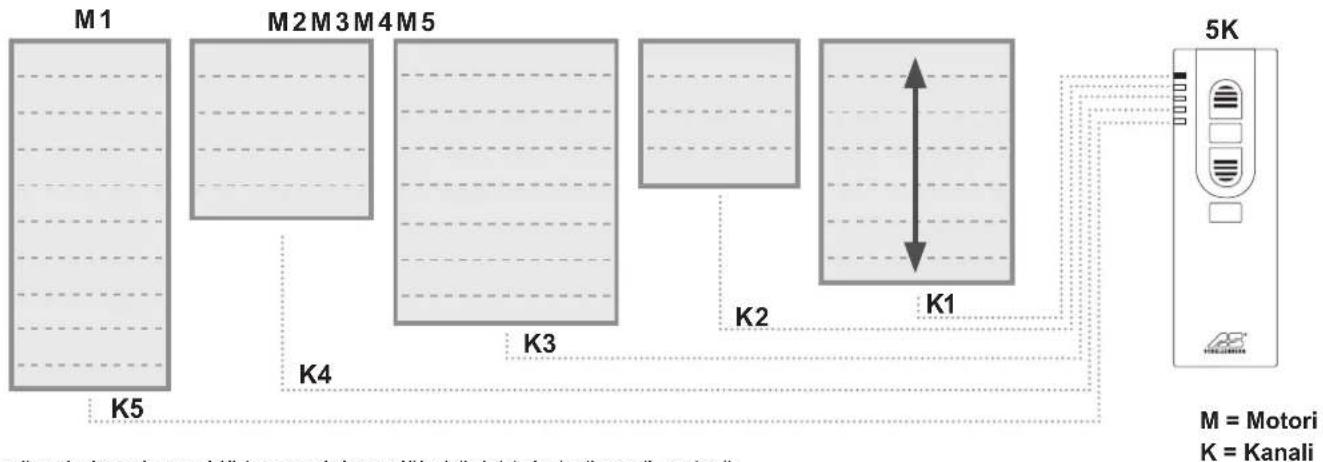

me 5 kanale
    note right of M = Motori
    note right of K = Kanali

- për çdo kanal mund të komandohen njëkohësisht deri në pesë motorë

- nëpërmjet shtypjes së butonit për zgjedhjen e kanalit mund të bëhet përzgjedhja midis motorëve të ndryshëm

- népërmjet shtypjes së butonit të ngritjes motori përkatës rrotullohet në drejtimin lart

- nëpërmjet shtypjes së butonit të uljes motori përkatës rrotullohet në drejtimin poshtë

SADRŽAJ

Sigurnost i informacije 167

Tehnički podaci 168

Priključak kabela 169

Bëjeni lidhjen në një përcjellës që nuk është nën tension.

Punimet në pajisje elektrike lejohen të realizohen vetëm nga specialistë elektricistë të autorizuar.

AL Udhëzim: Ne këshillojmë që të bëni fillimisht caktimin e adresave për të gjithë motorët, përpara se vazhdoni me hapat e tjerë.

AL Në rast kërkesash për garancinë, në rast nevoje për pjesë këmbimi ose për pyetje të ndryshme rreth montimit të duhur të produktit tuaj, jeni të lutur t'i drejloheni shërbimit tonë për klientin. [e-mail]

BA U slučaju pitanja u vezi jamstva, potrebnih rezervnih dijelova ili pitanja o ispravnoj montaži proizvoda obralite na našoj službi za korisnike. [e-mail]
