Producttype	Radiale buismotor voor rolluiken
Merk	Schellenberg
Model	21241
Voeding	230 V / 50 Hz
Maximale montagelengte	550 mm
Diameter van de achthoekige as	40 mm (Mini) of 60 mm (Maxi) afhankelijk van versie
Draaimoment	6 Nm tot 40 Nm afhankelijk van versie
Maximale trekkracht	15 kg tot 60 kg afhankelijk van versie
Maximaal oppervlak van het rolluik (kunststof)	4 m² tot 15 m² afhankelijk van versie
Nominaal vermogen	98 W tot 218 W afhankelijk van versie
Maximale bedrijfsduur	4 minuten
Koeltijd	Minimaal 15 minuten
Beschermingsklasse	IP44 (alleen voor binnengebruik)
Instelling van eindpunten	Via radio (draadloos)
Functies	Op, neer, stop, programmering
Compatibele radiozender	1 kanaal of 5 kanalen (accessoire)
Aantal motoren per kanaal	Tot 5
Onderhoud	Geen specifiek onderhoud vereist; controleer regelmatig de werking
Veiligheid	Stroom uitschakelen voor ingreep; installatie door erkend elektricien; oververhittingsbeveiliging
Garantie	5 jaar (afhankelijk van referentie)

Veelgestelde vragen - 21241 Schellenberg

Hoe installeer ik de buismotor Schellenberg 21241?

De installatie moet worden uitgevoerd door een erkend elektricien. Schakel voor elke ingreep de stroom uit. Blokkeer het rolluik om vallen te voorkomen. Monteer de motor in de achthoekige as met inachtneming van de afmetingen (max. lengte 550 mm). Sluit de kabel aan: bruine draad (fase), blauw (nul), groen/geel (aarde). Gebruik indien nodig een mof om toleranties te compenseren.

Hoe stel ik de eindpunten in (hoge en lage positie)?

Zet de motor in programmeermodus met de afstandsbediening (toets Programmering in het batterijvak). Gebruik vervolgens de toetsen Omhoog/Omlaag om het rolluik naar de gewenste hoge positie te brengen en bevestig. Herhaal voor de lage positie. Verlaat de programmeermodus. Zie de gedetailleerde stappen in secties H en I van de handleiding.

Wat te doen als de motor niet meer reageert?

Controleer eerst de stroomtoevoer en zekeringen. Zorg ervoor dat de afstandsbediening werkende batterijen heeft. Als de motor oververhit is (bedrijfstijd >4 min), wacht dan minimaal 15 minuten koeling. Als het probleem aanhoudt, neem contact op met de klantenservice van Schellenberg.

Hoe programmeer ik de afstandsbediening?

De programmering vindt plaats in de programmeermodus. Activeer de modus door op de toets Programmering op de achterkant van de zender (in het batterijvak) te drukken. Koppel vervolgens de zender aan de motor volgens sectie E van de handleiding. Er kunnen maximaal 5 motoren per kanaal worden toegewezen.

Wat is de maximale bedrijfsduur?

De maximale bedrijfsduur is 4 minuten ononderbroken. Na deze periode stopt de motor automatisch om oververhitting te voorkomen. Een koeltijd van minimaal 15 minuten is nodig voordat de motor opnieuw wordt gebruikt.

Wordt de motor normaal heet?

Ja, tijdens normaal gebruik kan de motor erg heet worden. Dat is normaal. Let op: risico op letsel! Raak de motor niet aan tijdens of direct na gebruik. Als de motor door oververhitting stopt, wacht dan 15 minuten voordat u hem opnieuw gebruikt.

Hoe reinig ik de buismotor?

De motor heeft geen specifieke reiniging nodig. Voor de buitenkant afvegen met een droge doek. Nooit water of schoonmaakmiddelen gebruiken. Zorg ervoor dat het rolluik schoon is en vrij kan bewegen. Controleer regelmatig of het in de winter niet bevriest.

Welke accessoires zijn nodig voor de montage?

U heeft een draagbare radiozender nodig (bijv. ref. 20015/20021 voor 1 kanaal of 20016/20023 voor 5 kanalen), een rolluikophanging (ref. 19200/19400) om het gordijn aan de as te bevestigen, en eventueel een adaptermof voor de achthoekige as (ref. 80100 of 80200).

Wat te doen bij bevriezing van het rolluik?

Controleer in de winter of het rolluik niet bevroren is voordat u het bedient. Als het rolluik bevroren is, gebruik dan niet de motor om te forceren, omdat dit schade kan veroorzaken. Wacht tot het ontdooit of verwijder het ijs handmatig. Regelmatig onderhoud voorkomt dit probleem.

Waar vind ik reserveonderdelen?

Voor reserveonderdelen of technische vragen kunt u contact opnemen met de klantenservice van Schellenberg via e-mail: [e-mail]. Bewaar het aankoopbewijs voor garantieclaims. De motor heeft een garantie van 5 jaar voor de aangegeven referenties.

GEBRUIKSAANWIJZING 21241 Schellenberg

Veiligheid en instructies 23

Accessoireartikelen draadloze handzender 26

Verklaring van de toetsen 26

Noodzakelijke gereedschappen 184

Leveringsprogramma 184

A Montage 185
B Buismotoradres toekennen 197
C Programmering van de buismotoren door middel van draadloze handzender 200
D Programmeermodus starten 201
E Draadloze handzender met buismotor koppelen 201
F Draairichting buismotor controleren 203
G Wijzigingen aanbrengen in draairichting buismotor 204
H Eindstand boven instellen 205
I Eindstand beneden instellen 206
J Programmeermodus beeindigen 207
K Proefrit 207
L Overige buismotoren aanleren 208

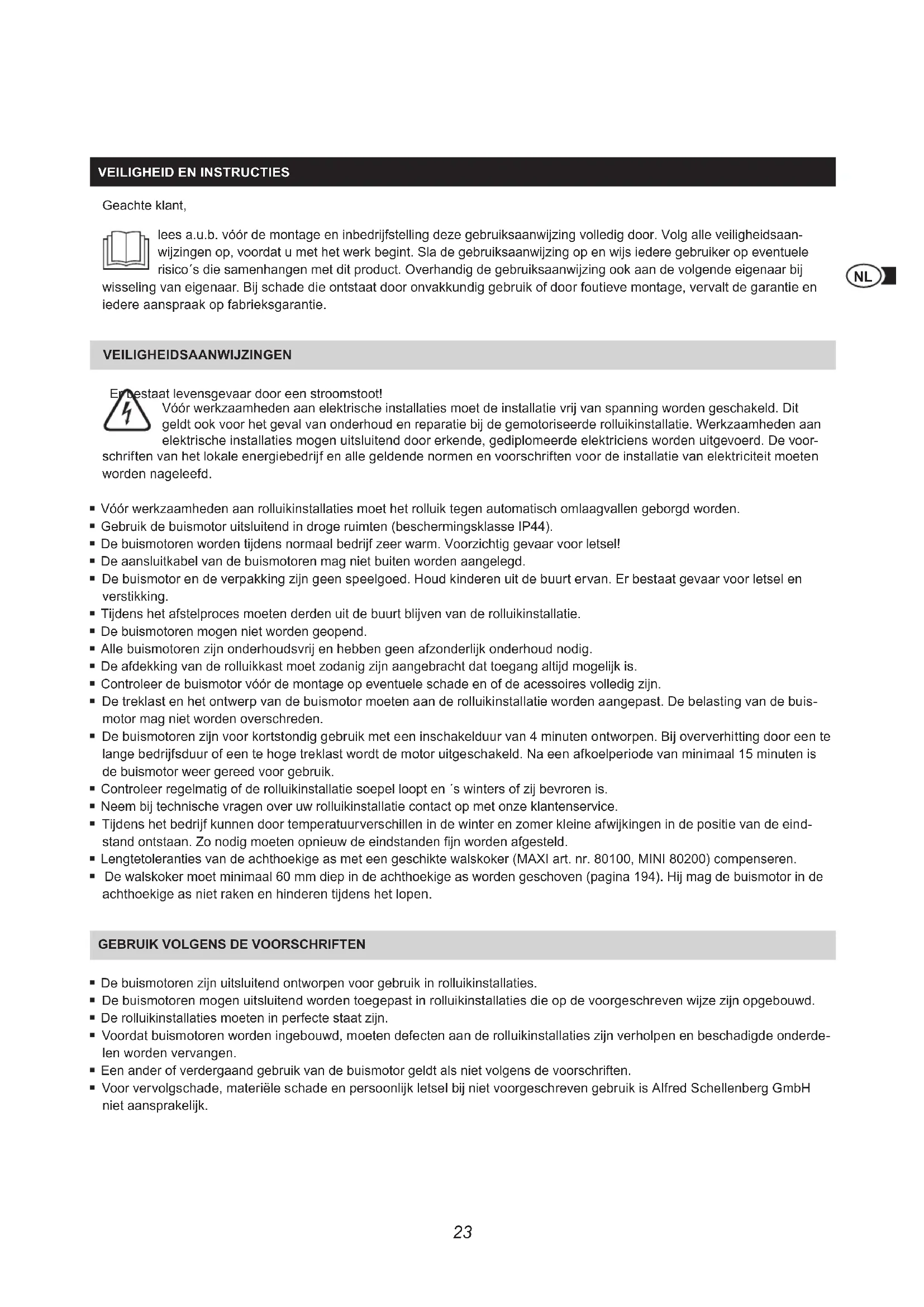

VEILIGHEID EN INSTRUCTIES

Geachte klant,

lees a.u.b. vóór de montage en inbedrijfstelling deze gebruiksaanwijzing volledig door. Volg alle veiligheidsaanwijzingen op, voordat u met het werk begint. Sla de gebruiksaanwijzing op en wijs iedere gebruiker op eventuele risico's die samenhangen met dit product. Overhandig de gebruiksaanwijzing ook aan de volgende eigenaar bij wisseling van eigenaar. Bij schade die ontstaat door onvakkundig gebruik of door foutieve montage, vervalt de garantie en iedere aanspraak op fabrieksgarantie.

VEILIGHEIDSAANWIJZINGEN

Er bestaat levensgevaar door een stroomstoot!

Vóór werkzaamheden aan elektrische installaties moet de installatie vrij van spanning worden geschakeld. Dit geldt ook voor het geval van onderhoud en reparatie bij de gemotoriseerde rolluikinstallatie. Werkzaamheden aan elektrische installaties mogen uitsluitend door erkende, gediplomeerde elektriciens worden uitgevoerd. De voorschriften van het lokale energiebedrijf en alle geldende normen en voorschriften voor de installatie van elektriciteit moeten worden nageleefd.

• Vóór werkzaamheden aan rolluikinstallaties moet het rolluik tegen automatisch omlaagvallen geborgd worden.
• Gebruik de buismotor uitsluitend in droge ruimten (beschermingsklasse IP44).
• De buismotoren worden tijdens normaal bedrijf zeer warm. Voorzichtig gevaar voor letsel!
• De aansluitkabel van de buismotoren mag niet buiten worden aangelegd.
• De buismotor en de verpakking zijn geen speelgoed. Houd kinderen uit de buurt ervan. Er bestaat gevaar voor letsel en verstikking.
• Tijdens het afstelproces moeten derden uit de buurt blijven van de rolluikinstallatie.
• De buismotoren mogen niet worden geopend.
• Alle buismotoren zijn onderhoudsvrij en hebben geen afzonderlijk onderhoud nodig.
• De afdekking van de rolluikkast moet zodanig zijn aangebracht dat toegang altijd mogelijk is.
• Controleer de buismotor vóór de montage op eventuele schade en of de acessoires volledig zijn.
• De treklast en het ontwerp van de buismotor moeten aan de rolluikinstallatie worden aangepast. De belasting van de buismotor mag niet worden overschreden.
• De buismotoren zijn voor kortstondig gebruik met een inschakelduur van 4 minuten ontworpen. Bij oververhitting door een te lange bedrijfsduur of een te hoge treklast wordt de motor uitgeschakeld. Na een afkoelperiode van minimaal 15 minuten is de buismotor weer gereed voor gebruik.
• Controleer regelmatig of de rolluikinstallatie soepel loopt en 's winters of zij bevroren is.
• Neem bij technische vragen over uw rolluikinstallatie contact op met onze klantenservice.
• Tijdens het bedrijf kunnen door temperatuurverschillen in de winter en zomer kleine afwijkingen in de positie van de eindstand ontstaan. Zo nodig moeten opnieuw de eindstanden fijn worden afgesteld.
• Lengtetoleranties van de achthoekige as met een geschikte walskoker (MAXI art. nr. 80100, MINI 80200) compenseren.
• De walskoker moet minimaal 60 mm diep in de achthoekige as worden geschoven (pagina 194). Hij mag de buismotor in de achthoekige as niet raken en hinderen tijdens het lopen.

• De buismotoren zijn uitsluitend ontworpen voor gebruik in rolluikinstallaties.
• De buismotoren mogen uitsluitend worden toegepast in rolluikinstallaties die op de voorgeschreven wijze zijn opgebouwd.
• De rolluikinstallaties moeten in perfecte staat zijn.
• Voordat buismotoren worden ingebouwd, moeten defecten aan de rolluikinstallaties zijn verholpen en beschadigde onderdelen worden vervangen.
• Een ander of verdergaand gebruik van de buismotor geldt als niet volgens de voorschriften.
  ■ Voor vervolgschade, materiële schade en persoonlijk letsel bij niet voorgeschreven gebruik is Alfred Schellenberg GmbH niet aansprakelijk.

CE-VERKLARING EN CONFORMITEIT

De buismotor (art. nr. 20506/20510/20810/20820/20840/20507/20511/20811) voldoet aan de geldende eisen van de Europe-se en nationale richtlijnen. De conformiteit is aangetoond, de desbetreffende verklaringen en documenten zijn opgeslagen bij de fabrikant.

Niet als huisvuil weggooien! De buismotoren kunnen worden gerecycled en bij het milieupark of een inzamelplaats voor elektrisch huisafval worden afgegeven.

GARANTIEVOORWAARDE

Wij garanderen dat onze producten vrij van materiaal- en productiefouten zijn. Van de garantie uitgezonderd is schade die veroorzaakt is door:

• door gebruik veroorzaakte, normale slijtage
• ondeskundige montage, aansluiting, bediening of behandeling
  ■ force majeure of overige externe invloeden
• onvakkundig onderhoud en reparatie door derden
  ■ technische veranderingen door derden

Ingeval van garantie zullen wij naar onze keuze het product repareren of vervangen door door een gelijkwaardig SCHELLENBERG product. De garantietijd wordt door vervanging of reparatie van het apparaat niet verlengd! Voorwaarde voor gebruikmaking van de garantie is dat de kassabon wordt overlegd. Voeg a.u.b. bij inzending van het apparaat a.u.b. een kopie van de bon en een omschrijving van het opgetreden manco bij.

Wij verlenen op de kwaliteit van onze buismotor de volgende garantietijd vanaf de koopdatum: 5 jaar garantie, art. n. 20506/20510/20810/20820/20840/20507/20511/20811.

TECHNISCHE GEGEVENS

Art. nr.	20506/20507	20510/20511	20810/20811	20820	20840
Rolluiksysteem Mini Mini Maxi Maxi Maxi
∅ achthoekige as	40 mm	40 mm	60 mm	60 mm	60 mm
Draaimoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. inschakelduur	4 minuten	4 minuten	4 minuten	4 minuten	4 minuten
max. oppervlak kunststof rolluik	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Trekkracht	15 kg	25 kg	20 kg	34 kg	60 kg
Nominaal vermogen	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Instelling eindstanden	Draadloos	Draadloos	Draadloos	Draadloos	Draadloos
incl. wandlager	1 comfortset	1 comfortset	1 comfortset	1 comfortset	1 comfortset
Garantietijd	5 jaar	5 jaar	5 jaar	5 jaar	5 jaar
max. inbouwlengte	550 mm	550 mm	550 mm	550 mm	550 mm

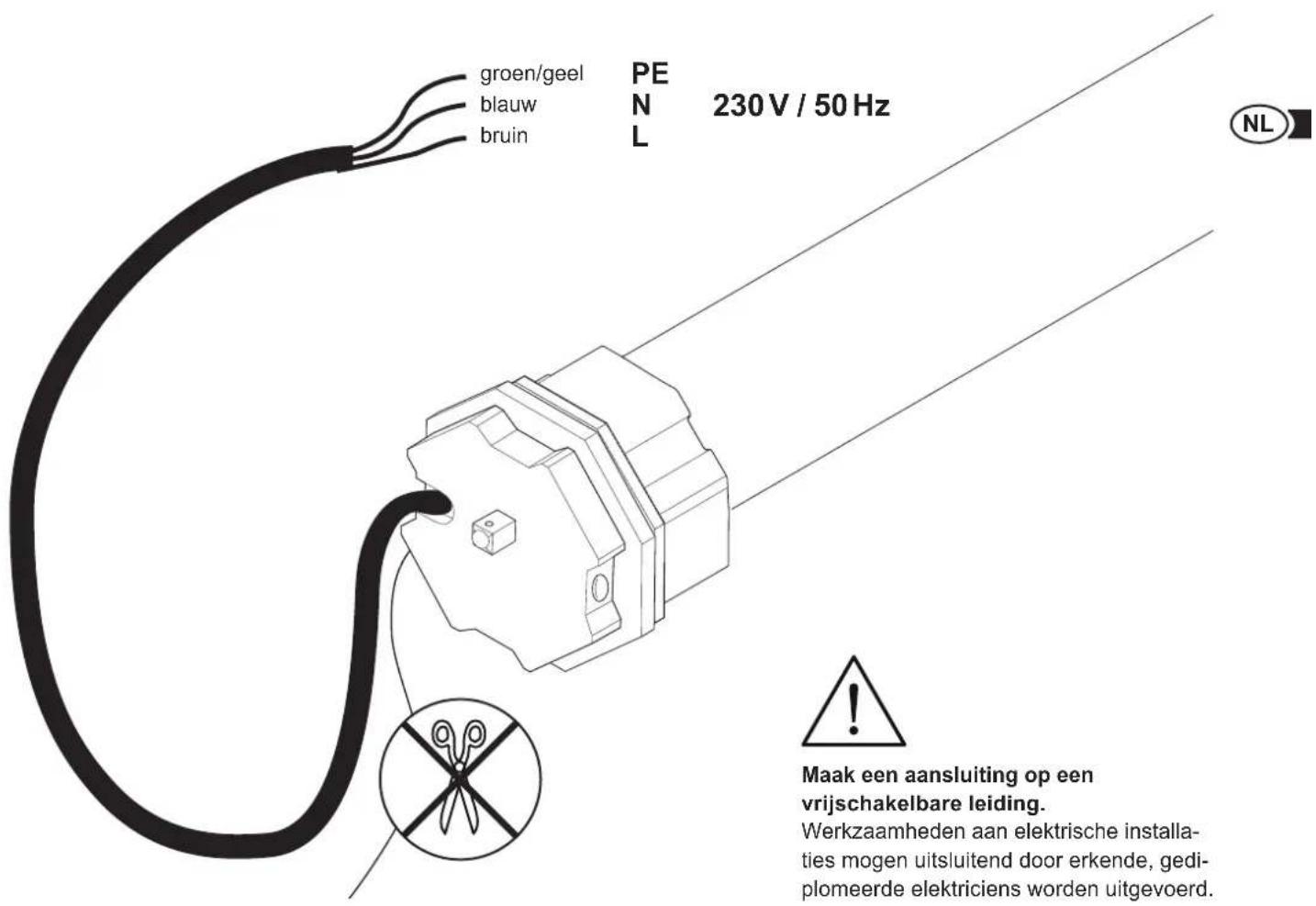

KABELAANSLUITING

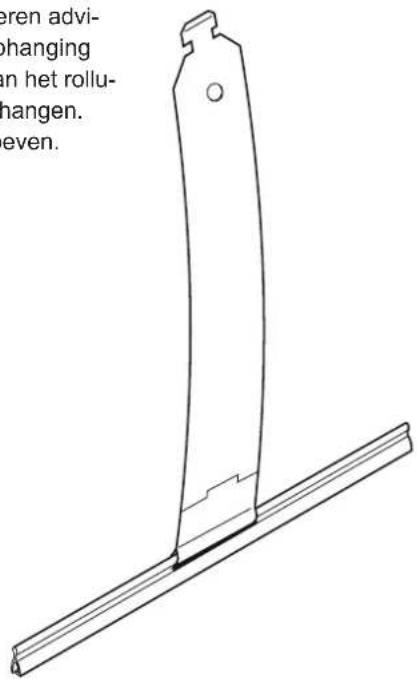

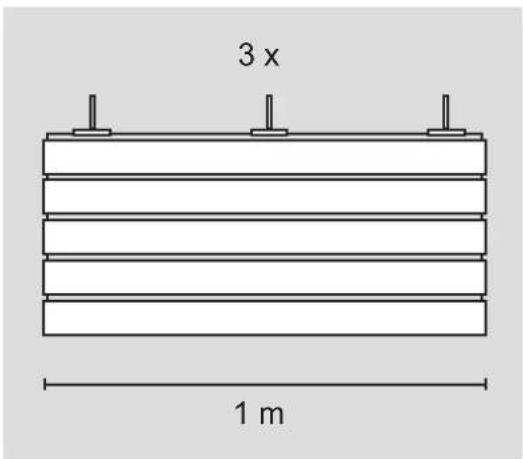

Om het pantser aan de as te monteren adviseren wij de Schellenberg rolluikophanging (art.nr. 19200 / 19400). Hiermee kan het rolluikpantser veilig in de as worden gehangen. Heel eenvoudig en zonder te schroeven.

19200

19400

ACCESSOIREARTIKELEN: DRAADLOZE HANDZENDER

De programmering van de buismotor wordt met behulp van de draadloze handzender (accessoireartikel) verricht. Mogelijke draadloze handzenders: 1-kanaals: 20015/20019/20021/20022 of 5-kanaals: 20016/20020/20023/20024.

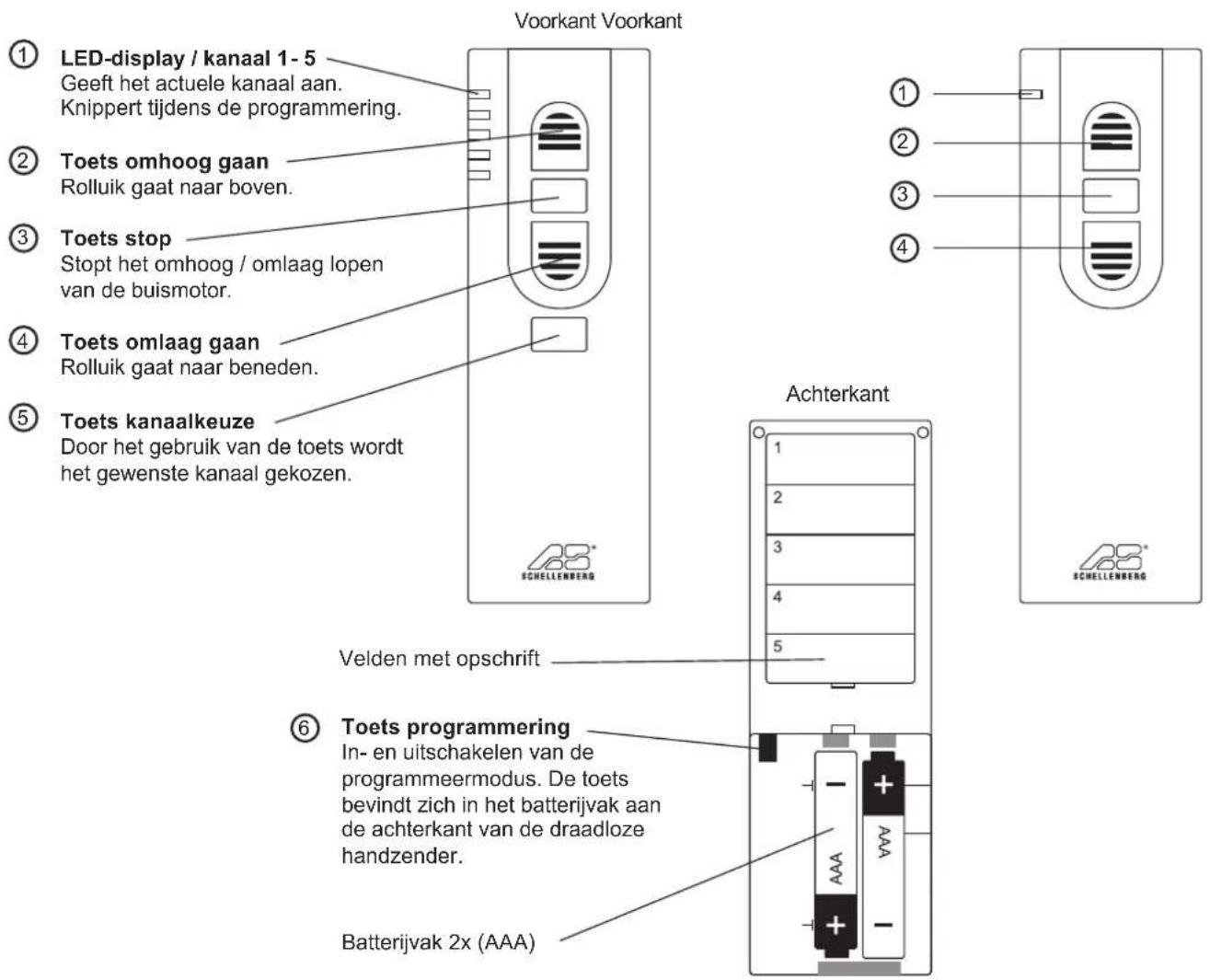

VERKLARING VAN DE TOETSEN

5 kanalen 1 kanaal

1 kanaal


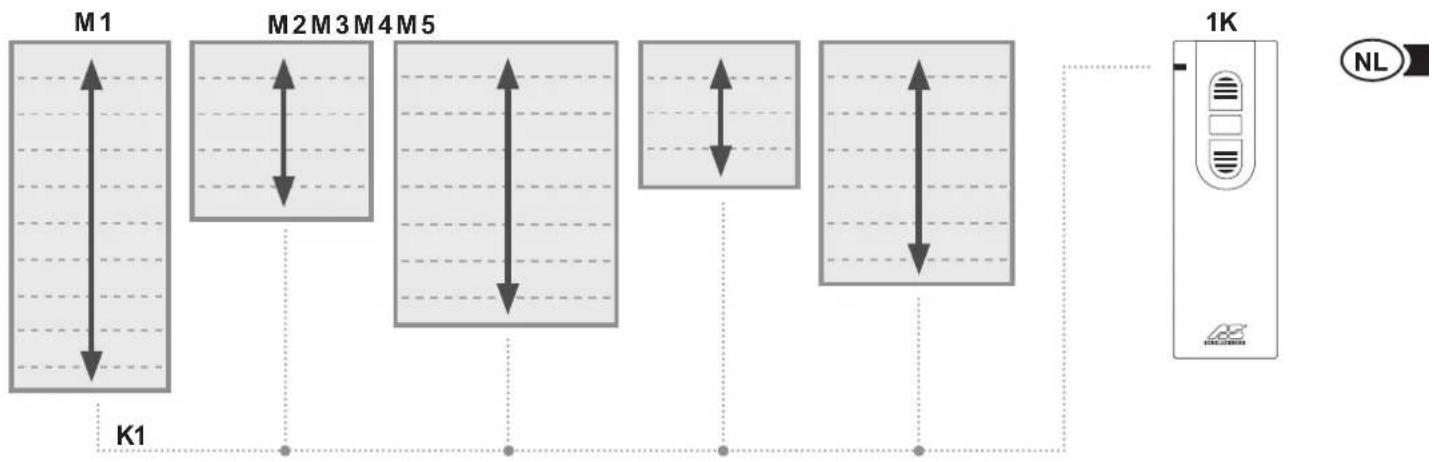

• Er kunnen afhankelijk van kanaal maximaal 5 buismotoren tegelijkertijd worden aangestuurd
• Door het gebruik van de toets omhoog gaan lopen alle buismotoren tegelijkertijd naar boven
• Door het gebruik van de toets omlaag gaan lopen alle buismotoren tegelijkertijd naar beneden
• de einstanden bij de rolluiken kunnen individueel worden ingesteld

M = Buismotor

K = kanaal

5 kanalen

• Er kunnen afhankelijk van kanaal maximaal 5 buismotoren tegelijkertijd worden aangestuurd
• Door het gebruik van de toets kanaalkeuze kan worden gekozen uit de buismotoren
• Door het gebruik van de toets omhoog gaan loopt de betreffende buismotor naar boven
• Door het gebruik van de toets omlaag gaan loopt de betreffende buismotor naar beneden

M = Buismotor

K = kanaal

SPIS TREŚCI

Maak een aansluiting op een vrijschakelbare leiding.

Werkzaamheden aan elektrische installaties mogen uitsluitend door erkende, gediplomeerde elektriciens worden uitgevoerd.

NL Aanwijzing: Wij adviseren om eerst alle buismotoren hun adressen toe te kennen, voordat u met de volgende stappen doorgaat.

NL Neem bij garantie, behoefte aan onderdelen of vragen rond de vakkundige montage van uw product contact op met onze klantenservice. [e-mail]
