Producttype	Buisvormige motor voor radiogestuurd rolluik
Model	21211
Merk	Schellenberg
Afmetingen (L × Ø)	555 mm × 45 mm
Diameter achthoekige as	60 mm
Voeding	230 V AC / 50 Hz
Nominaal vermogen	113 W
Koppel	10 Nm
Maximale trekkracht	20 kg
Max. rolluik oppervlak (kunststof)	4,2 m²
Onbelaste snelheid	15 tr/min
Maximale bedrijfsduur	4 minuten
Radiofrequentie	868,4 MHz
Max. zendvermogen	10 mW
Max. binnen bereik	20 m
Beschermingsgraad	IP44
Isolatieklasse	H
Beschermingsklasse	I
Geluidsniveau	≤ 70 dB(A)
Stand-by vermogen	1,0 W
Kabellengte	2 m
Kabeldoorsnede	0,75 mm²
Garantie	5 jaar
Inhoud van de levering	Buisvormige motor, montageset, gebruiksaanwijzing
Onderhoud	Geen speciaal onderhoud nodig

Veelgestelde vragen - 21211 Schellenberg

Hoe installeer ik de Schellenberg 21211 motor?

De montage moet worden uitgevoerd door een gekwalificeerde elektricien. Schakel voor elke ingreep de stroom uit. Plaats de motor in de achthoekige as (Ø 60 mm) en bevestig deze met de meegeleverde montageset. Volg de instructies in de handleiding, met name de berekening van de asafmeting (sectie A1). Voer na de montage de eindpuntinstelling uit in de Leermodus (sectie B).

Wat is het bereik van de afstandsbediening?

Het maximale bereik binnen een gebouw is 20 meter. Dit bereik kan worden verminderd door metalen obstakels of elektrische apparaten. Voor een betere ontvangst, vermijd het plaatsen van de ontvanger in de buurt van grote metalen oppervlakken.

Hoe stel ik de eindpunten in (bovenste en onderste positie)?

Zet de motor in de Leermodus (sectie B). Gebruik de knoppen Omhoog/Omlaag om het rolluik naar de gewenste positie te brengen, bevestig dan met de Programmeerknop. De motor bevestigt met een pieptoon en een korte beweging. U hebt 15 minuten om de instellingen uit te voeren.

Wat te doen als de motor niet meer reageert?

Controleer de stroomvoorziening (230 V) en de bedrading (klemmen PE/N/L). Als de motor oververhit is geraakt, wacht dan minimaal 20 minuten tot deze is afgekoeld. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Schellenberg.

Kan ik de motor gebruiken met een wandschakelaar?

Ja, de motor kan worden bediend met een bedrade wandschakelaar. De aansluiting moet worden uitgevoerd door een elektricien op een apart circuit. Voor radiobesturing gebruikt u een compatibele Schellenberg-zender (niet meegeleverd).

Hoe programmeer ik meerdere motoren op één afstandsbediening?

Elke motor moet afzonderlijk worden gekoppeld. Zet de motor in de programmeermodus (knop aan de achterkant van de zender), selecteer vervolgens het gewenste kanaal (1 tot 5) op de zender. Druk op de knop Omhoog om te koppelen. Herhaal dit voor elke motor. Maximaal 5 motoren kunnen op één voedingskabel worden aangesloten.

Welke veiligheidsmaatregelen moet ik nemen?

Schakel altijd de stroom uit voordat u ingrijpt. De motor wordt warm tijdens normaal gebruik – pas op voor brandwonden. Laat kinderen niet met het apparaat spelen. Controleer regelmatig de goede beweging van het rolluik en de afwezigheid van ijs in de winter. Het rolluik moet zijdelings worden vergrendeld (volgens DIN EN 13695).

Is de motor compatibel met alle rolluiken?

Deze motor is ontworpen voor rolluiken met een achthoekige as van 60 mm, Maxi-systeem. Het maximale oppervlak van het kunststof gordijn is 4,2 m² en de maximale trekkracht is 20 kg. Zorg ervoor dat uw rolluik aan deze limieten voldoet. Voor rolluiken met andere afmetingen kiest u het geschikte model (zie kenmerktabel).

Hoe reinig en onderhoud ik de motor?

De motor heeft geen speciaal onderhoud nodig. Reinig de buitenkant met een droge doek. Gebruik geen water of chemicaliën. Het deksel van de koffer moet toegankelijk blijven voor onderhoud. Neem bij een storing contact op met een professional.

Wat is de garantietermijn en hoe pas ik deze toe?

De fabrieksgarantie bedraagt 5 jaar vanaf de aankoopdatum. Het dekt materiaal- en fabricagefouten. Om deze te activeren, bewaart u het aankoopbewijs en voegt u een beschrijving van het defect toe bij retour. De garantie dekt geen normale slijtage, schade door verkeerde installatie of wijzigingen door derden.

GEBRUIKSAANWIJZING 21211 Schellenberg

NL Copyright, 2020, Alfred Schellenberg GmbH – Alle rechten voorbehouden. Elke gebruik van een door het copyright beschermd gegeven, in het bijzonder de verme-nigvuldiging, vertaling, verwerking en/of weergave van de inhoud in een gegevensbestand of op een ander elektronisch medium of systeem is uitdrukkelijk verboden.

Veiligheid en aanwijzingen 20

EU-conformiteitsverklaring 21

Garantievoorwaarden 21

Uitleg m.b.t. toetsen.... 23

Benodigd gereedschap 144

Leveromvang....144

A Montage 145

A1 Berekening van de asmaat 151

A2 Toebehoren: Rolluikophangveer 153

B Rolluikmotor in leermodus zetten 158

C Rolluikmotor-adressen toewijzen 161

D Programmering van de rolluikmotor door middel van radiografische zender.... 162

D1 Toebehoren: Draadloze zender (niet inbegrepen in de levering).... 162

D2 Programmeermodus starten radiografische zender 165

D3 Radiografische zender met rolluikmotor koppelen 165

D4 Rolluikmotor-draairichting controleren 167

D5 Rolluikmotor-draairichting veranderen 168

D6 Eindpositie boven instellen 169

D7 Eindpositie beneden instellen 170

D8 Programmeermodus beeindigen 171

D9 Testrit 171

E Verdere rolluikmotoren aanleren 172

F Programmering/koppeling van de rolluikmotor d.m.v. Smart Home System....174

F1 Toebehoren: Smart Home System.... 174

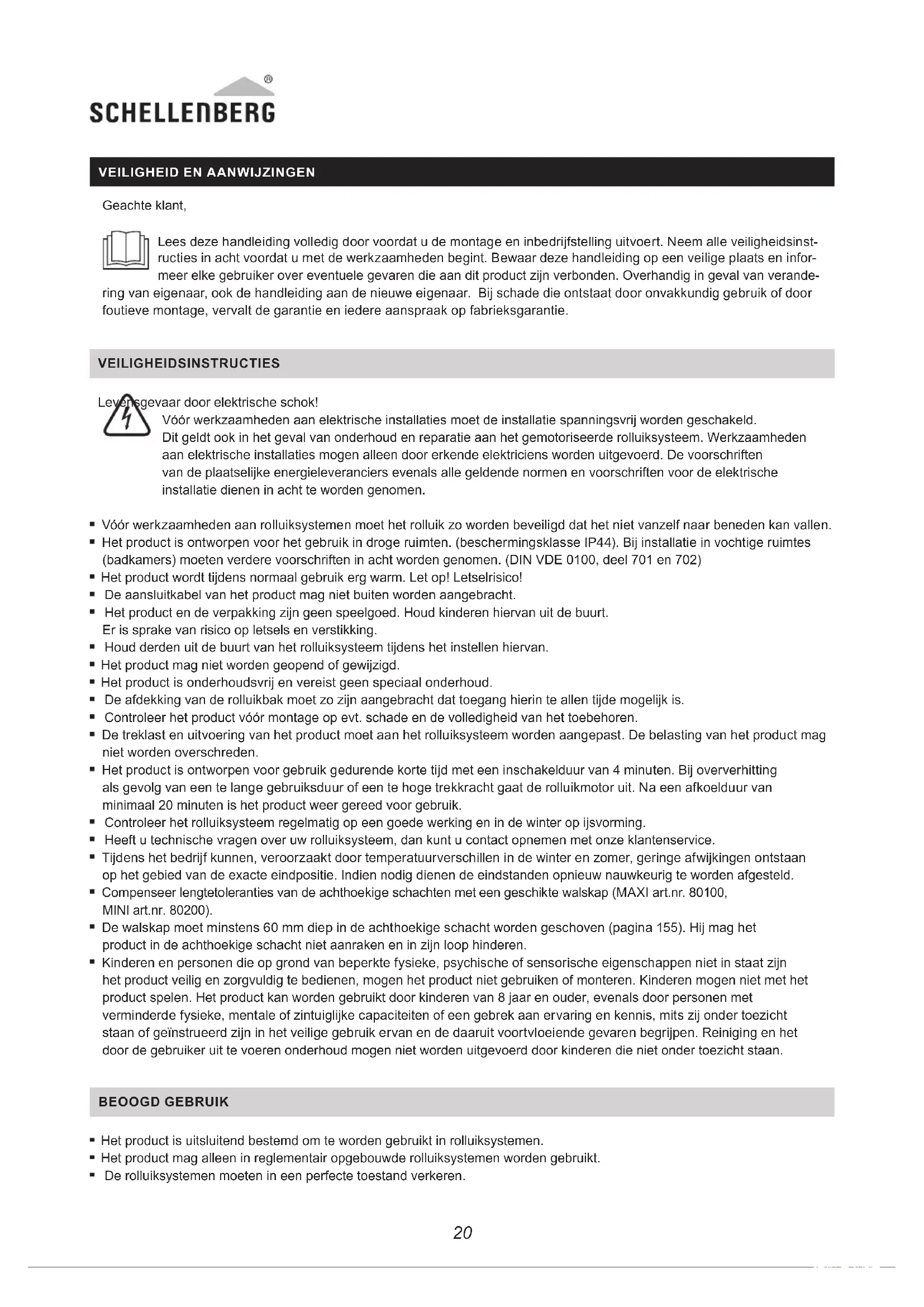

VEILIGHEID EN AANWIJZINGEN

Geachte klant,

Lees deze handleiding volledig door voordat u de montage en inbedrijfstelling uitvoert. Neem alle veiligheidsinstructies in acht voordat u met de werkzaamheden begint. Bewaar deze handleiding op een veilige plaats en informeer elke gebruiker over eventuele gevaren die aan dit product zijn verbonden. Overhandig in geval van verande-eigenaar, ook de handleiding aan de nieuwe eigenaar. Bij schade die ontstaat door onvakkundig gebruik of door montage, vervalt de garantie en iedere aanspraak op fabrieksgarantie.

VEILIGHEIDSINSTRUCTIES

Vóór werkzaamheden aan elektrische installaties moet de installatie spanningsvrij worden geschakeld. Dit geldt ook in het geval van onderhoud en reparatie aan het gemotoriseerde rolluiksysteem. Werkzaamheden aan elektrische installaties mogen alleen door erkende elektriciens worden uitgevoerd. De voorschriften van de plaatselijke energieleveranciers evenals alle geldende normen en voorschriften voor de elektrische installatie dienen in acht te worden genomen.

• Vóór werkzaamheden aan rolluiksystemen moet het rolluik zo worden beveiligd dat het niet vanzelf naar beneden kan vallen.
• Het product is ontworpen voor het gebruik in droge ruimten. (beschermingsklasse IP44). Bij installatie in vochtige ruimtes (backamers) moeten verdere voorschriften in acht worden genomen. (DIN VDE 0100, deel 701 en 702)
• Het product wordt tijdens normaal gebruik erg warm. Let op! Letselrisico!
• De aansluitkabel van het product mag niet buiten worden aangebracht.
• Het product en de verpakking zijn geen speelgoed. Houd kinderen hiervan uit de buurt. Er is sprake van risico op letsels en verstikking.
• Houd derden uit de buurt van het rolluiksysteem tijdens het instellen hiervan.
• Het product mag niet worden geopend of gewijzigd.
• Het product is onderhoudsvrij en vereist geen speciaal onderhoud.
• De afdekking van de rolluikbak moet zo zijn aangebracht dat toegang hierin te allen tijde mogelijk is.
• Controleer het product vóór montage op evt. schade en de volledigheid van het toebehoren.
• De treklast en uitvoering van het product moet aan het rolluiksysteem worden aangepast. De belasting van het product mag niet worden overschreden.
• Het product is ontworpen voor gebruik gedurende korte tijd met een inschakelduur van 4 minuten. Bij oververhitting als gevolg van een te lange gebruiksduur of een te hoge trekkracht gaat de rolluikmotor uit. Na een afkoelduur van minimaal 20 minuten is het product weer gereed voor gebruik.
• Controleer het rolluiksysteem regelmatig op een goede werking en in de winter op ijsvorming.
  ■ Heeft u technische vragen over uw rolluiksysteem, dan kunt u contact opnemen met onze klantenservice.
• Tijdens het bedrijf kunnen, veroorzaakt door temperatuurverschillen in de winter en zomer, geringe afwijkingen ontstaan op het gebied van de exacte eindpositie. Indien nodig dienen de eindstanden opnieuw nauwkeurig te worden afgesteld.
• Compenseer lengtetoleranties van de achthoekige schachten met een geschikte walskap (MAXI art.nr. 80100, MINI art.nr. 80200).
• De walskap moet minstens 60 mm diep in de achthoekige schacht worden geschoven (pagina 155). Hij mag het product in de achthoekige schacht niet aanraken en in zijn loop hinderen.
• Kinderen en personen die op grond van beperkte fysieke, psychische of sensorische eigenschappen niet in staat zijn het product veilig en zorgvuldig te bedienen, mogen het product niet gebruiken of monteren. Kinderen mogen niet met het product spelen. Het product kan worden gebruikt door kinderen van 8 jaar en ouder, evenals door personen met verminderde fysieke, mentale of zintuiglijke capaciteiten of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd zijn in het veilige gebruik ervan en de daaruit voortvloeiende gevaren begrijpen. Reiniging en het door de gebruiker uit te voeren onderhoud mogen niet worden uitgevoerd door kinderen die niet onder toezicht staan.

BEOOGD GEBRUIK

• Het product is uitsluitend bestemd om te worden gebruikt in rolluiksystemen.
• Het product mag alleen in reglementair opgebouwde rolluiksystemen worden gebruikt.

• De rolluiksystemen moeten in een perfecte toestand verkeren.

• Gebreken aan de rolluiksystemen moeten worden verholpen en beschadigde onderdelen moeten worden vervangen, voordat het product wordt ingebouwd.

• Elk ander gebruik of gebruik van het product dat verder gaat dan dit wordt beschouwd als oneigenlijk gebruik.
• Het rolluik moet worden beveiligd tegen zijwaarts verschuiven. (arrêterend rolluikschem conform DIN EN 13695, EN 12045)
• Voor persoonlijk letsel, materiële schade en vervolgschade bij niet beoogd gebruik kan de Alfred Schellenberg GmbH niet aansprakelijk worden gesteld.
• Het product mag alleen worden gebruikt met door Schellenberg vrijgegeven radiografische zenders.

EU-CONFORMITEITSVERKLARING

De rolluikmotor (art.nr. DE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) voldoet aan de geldende eisen van de Europese en nationale richtlijnen. De conformiteit werd aangetoond. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.schellenberg.de (menu. 'Service' in het downloadcenter).

Machinerichtlijn

2006/42/EG

Richtlijn betreffende radioapparatuur

2014/53/EU

EMC-richtlijn

2014/42/EU

RoHS-richtlijn

2011/65/EU

Niet via het huisvuil weggooien! Het product is recyclebaar en kan worden afgevoerd naar een recyclingcentrum of bij een inzamelpunt voor huishoudelijk elektrisch afval.

GARANTIEVOORWAARDEN

Wij garanderen dat onze producten geen materiaal- en fabricagefouten bevatten. Uitgezonderd van de garantie is schade die veroorzaakt is door:

• normale slijtage als gevolg van gebruik
• ondeskundige montage, aansluiting, bediening of behandeling
  ■ overmacht of andere externe invloeden
• ondeskundig onderhoud en reparatie door derden
  ■ technische wijzigingen door derden

In het geval van een garantieclaim zullen wij het product naar eigen goeddunken repareren of vervangen door een gelijkwaardig SCHELLENBERG-product. De garantieperiode wordt niet verlengd door vervanging of reparatie van het product! Voorwaarde voor het beroep op garantie is de overlegging van het aankoopbewijs. Voeg bij het opsturen van het product een kopie van het ontvangstbewijs en een beschrijving van het defect toe.

De garantieperiode voor een Schellenberg-product bedraagt 5 jaar (zie opdruk op verpakking) en begint met de aankoopdatum van uw product. Deze fabrieksgarantie laat wettelijke garantieaanspraken, die u als consument kan hebben tegen de verkoper op grond van het geldende recht inclusief bijzondere beschermende bepalingen voor consumenten, onverlet. Deze fabrieksgarantie leidt niet tot uitsluiting of beperking van uw wettelijke garantie.

TECHNISCHE GEGEVENS

Art. Nr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Rolluiksysteem Mini Mini Maxi Maxi Maxi
∅ achthoekige as	40 mm	40 mm	60 mm	60 mm	60 mm
Bedrijfsspanning	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Radiofrequentie	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Zendvermogen	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
max. Bereik in het gebouw*	20 m 20 m 20 m 20 m 20 m

TECHNISCHE GEGEVENS

Art. Nr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Draaimoment 6 Nm 10 Nm 10 Nm 20 Nm 40 Nm
max. inschakelduur	4 minuten	4 minuten	4 minuten	4 minuten	4 minuten
max. oppervlak kunststof rolluik	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Trekkracht max.	15 kg	25 kg	20 kg	34 kg	60 kg
Nominaal vermogen	98 Watt	144 Watt	113 Watt	161 Watt	228 Watt
Instelling eindstanden	Radiografisch	Radiografisch	Radiografisch	Radiografisch	Radiografisch
incl. wandlager	1 comfortset	1 comfortset	1 comfortset	1 comfortset	1 comfortset
Garantietijd	5 jaar	5 jaar	5 jaar	5 jaar	5 jaar

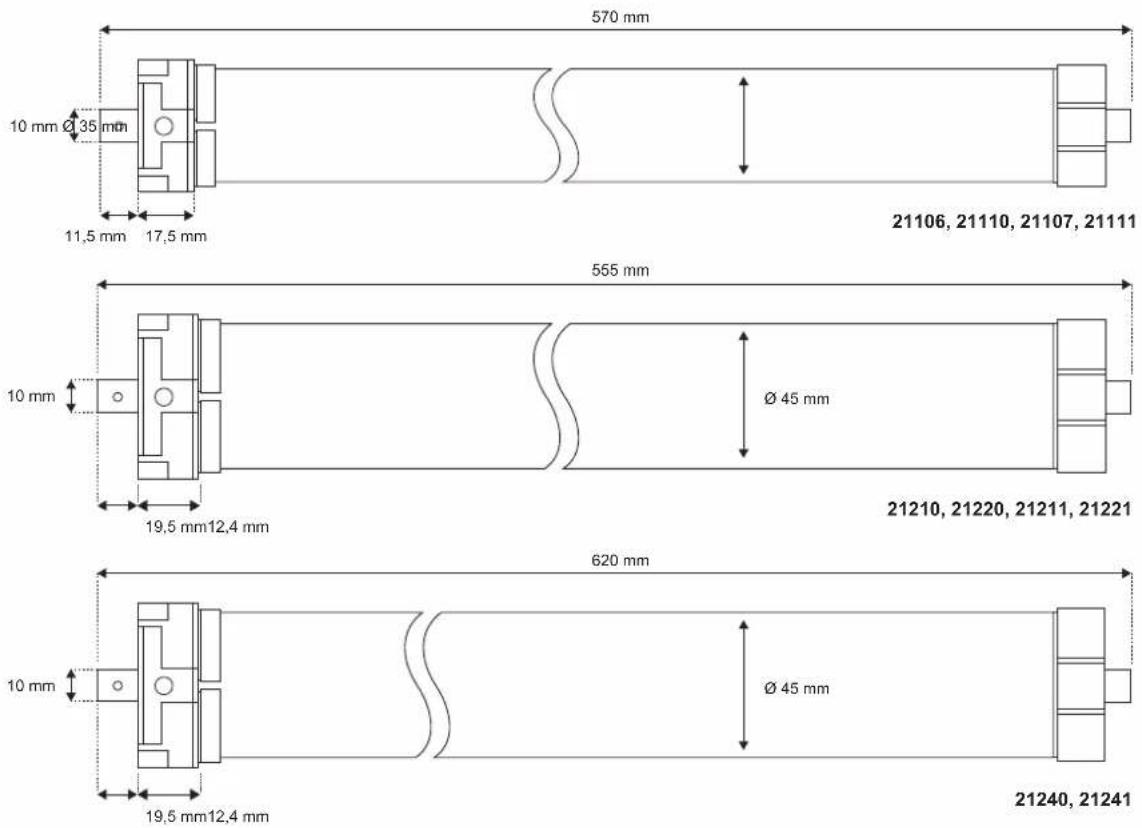

max. inbouwlengte	570 mm	570 mm	555 mm	555 mm	620 mm
Vermogen Stand-bymodus	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt
IP-code	IP44	IP44	IP44	IP44	IP44
Toerental bij ruststand	14 omw./min.	17 omw./min.	15 omw./min.	15 omw./min.	15 omw./min.
Isolatieklasse	H	H	H	H	H
Veiligheidsklasse	I	I	I	I	I
Geluidsdrukniveau	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Het ontvangstbereik kan worden beïnvloed door bouwkundige omstandigheden. Plaats het product niet in de buurt van storingsbronnen zoals grote voorwerpen, elektrische apparaten met metalen behuizingen en dergelijke.

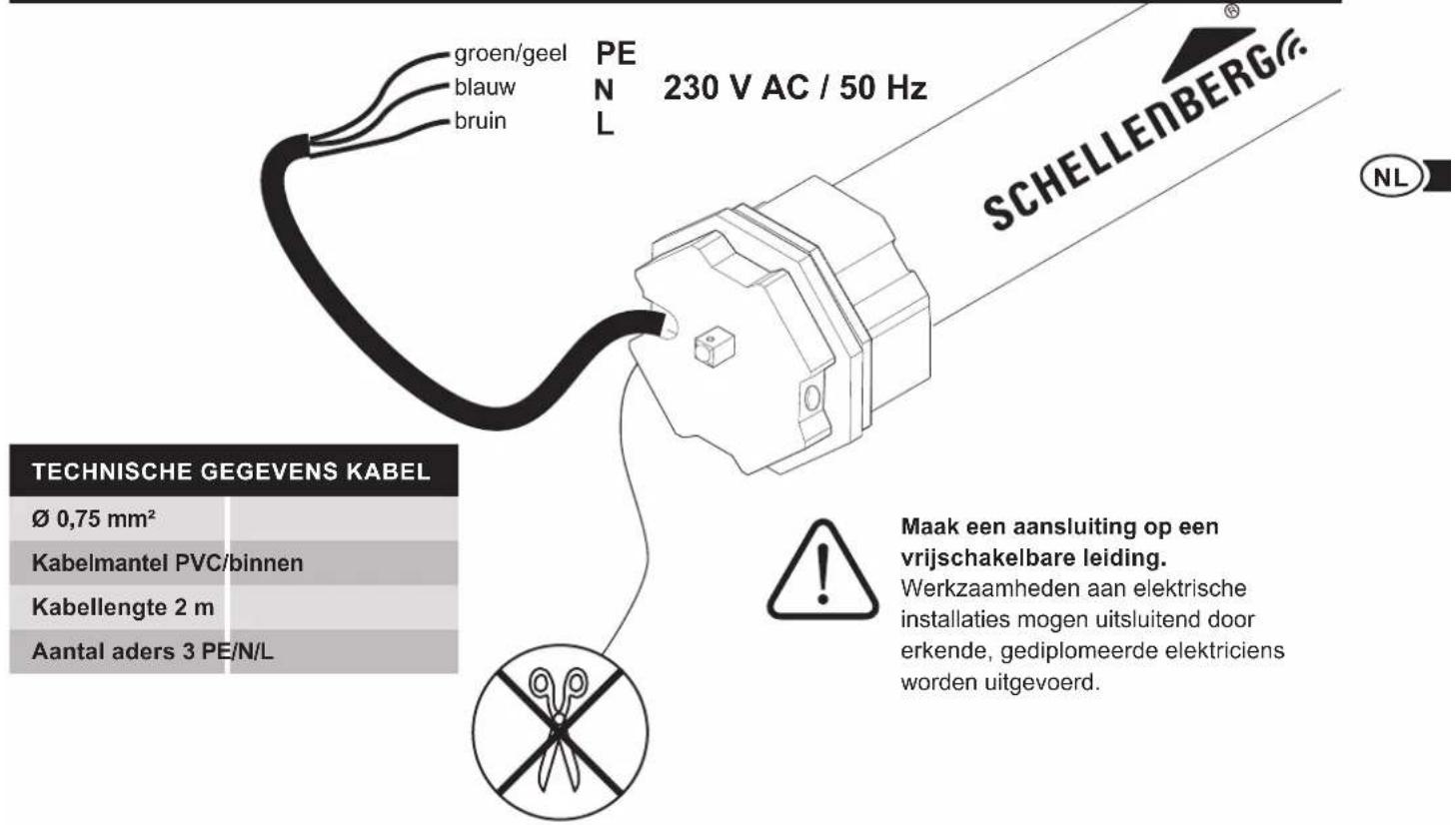

KABELAANSLUITING

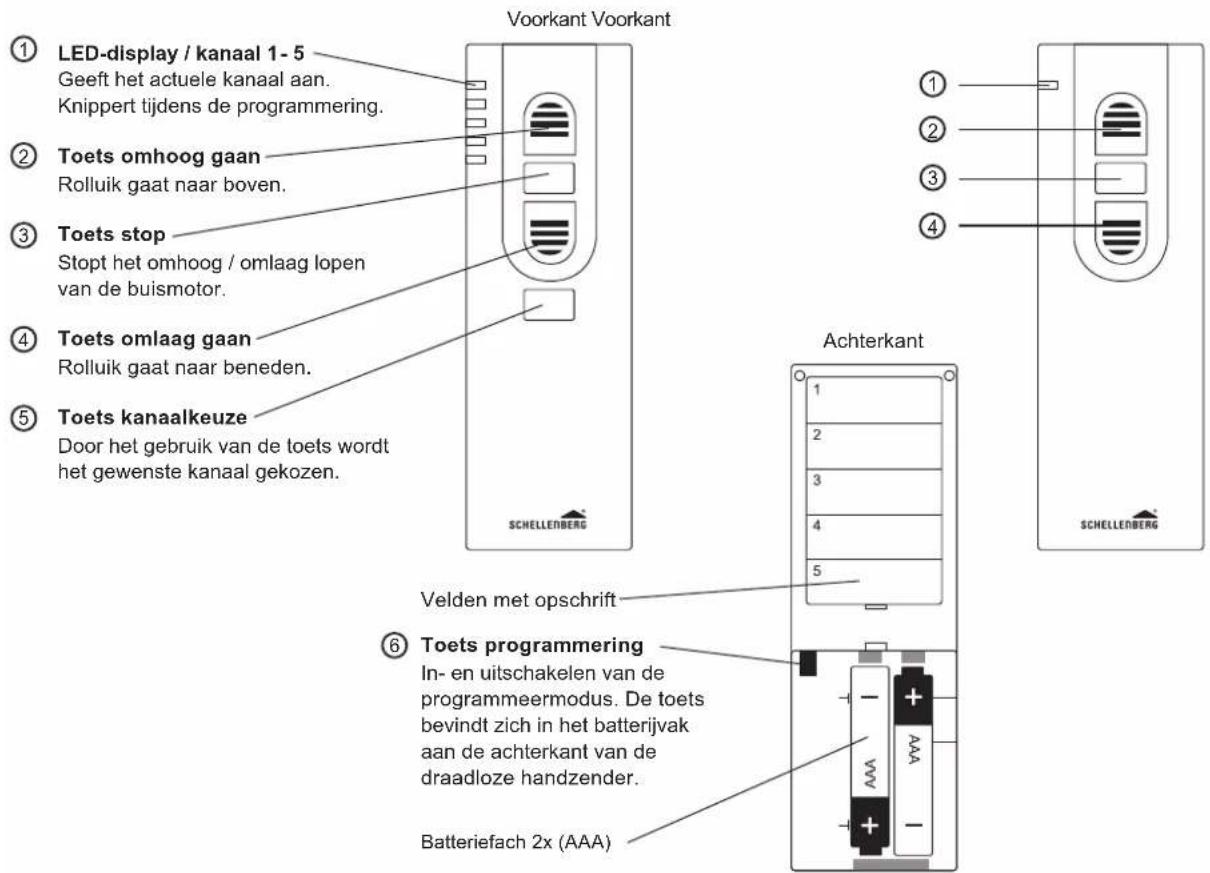

UITLEG M.B.T. TOETSEN

5 kanalen 1 kanalen

SPIS TREŚCI

Maak een aansluiting op een vrijschakelbare leiding.

NL Werkzaamheden aan elektrische installaties mogen uitsluitend door erkende, gediplomeerde elektriciens worden uitgevoerd.

NL Aanwijzing: de leermodus is actief zodra de rolluikmotor dit door een geluidssignaal alsook door een korte voorwaartse en achterwaartse beweging bevestigt. Hierna hebt u ca. 15 minuten tijd voordat de leermodus, zonder dat er instellingen worden uitgevoerd, weer wordt gesloten.

Aanwijzing: zodra meerdere rolluikmotoren op dezelfde toevoerleiding zijn aangesloten, dienen deze bij voorkeur zo te worden gemonteerd dat elke motor apart spanningsvrij kan worden geschakeld. Er kunnen max. 5 rolluikmotoren op één toevoerleiding worden aangesloten.

NL U kunt verdere instelmogelijkheden vinden in de bedieningshandleiding van de draadloze handzender.
