Typ produktu	Silnik rurowy do rolety zewnętrznej radiowej
Model	21211
Marka	Schellenberg
Wymiary (Dł. × Ø)	555 mm × 45 mm
Średnica wału ośmiokątnego	60 mm
Zasilanie	230 V AC / 50 Hz
Moc nominalna	113 W
Moment obrotowy	10 Nm
Maksymalna siła ciągu	20 kg
Maksymalna powierzchnia rolety (plastik)	4,2 m²
Prędkość biegu jałowego	15 obr./min
Maksymalny czas pracy	4 minuty
Częstotliwość radiowa	868,4 MHz
Maksymalna moc nadawania	10 mW
Maksymalny zasięg wewnątrz budynku	20 m
Stopień ochrony	IP44
Klasa izolacji	H
Klasa ochronności	I
Poziom hałasu	≤ 70 dB(A)
Moc czuwania	1,0 W
Długość kabla	2 m
Przekrój kabla	0,75 mm²
Gwarancja	5 lat
Zawartość opakowania	Silnik rurowy, zestaw montażowy, instrukcja obsługi
Konserwacja	Nie wymaga specjalnej konserwacji

Często zadawane pytania - 21211 Schellenberg

Jak zainstalować silnik Schellenberg 21211?

Montaż musi być wykonany przez wykwalifikowanego elektryka. Przed jakąkolwiek interwencją odłącz zasilanie elektryczne. Włóż silnik do wału ośmiokątnego (Ø 60 mm) i przymocuj go za pomocą dostarczonego zestawu montażowego. Postępuj zgodnie z instrukcjami, w szczególności z obliczeniem wymiaru wału (sekcja A1). Po montażu dokonaj ustawienia krańcówek w trybie Nauka (sekcja B).

Jaki jest zasięg pilota?

Maksymalny zasięg wewnątrz budynku wynosi 20 metrów. Zasięg może być zmniejszony przez metalowe przeszkody lub urządzenia elektryczne. Aby uzyskać lepszy odbiór, unikaj umieszczania odbiornika w pobliżu dużych powierzchni metalowych.

Jak ustawić krańcówki (pozycje górną i dolną)?

Włącz silnik w tryb Nauka (sekcja B). Użyj przycisków Podnieś/Opuść, aby doprowadzić roletę do żądanej pozycji, a następnie zatwierdź przyciskiem Programowanie. Silnik potwierdza sygnałem dźwiękowym i krótkim ruchem. Masz 15 minut na dokonanie ustawień.

Co zrobić, jeśli silnik nie reaguje?

Sprawdź zasilanie elektryczne (230 V) i okablowanie (zaciski PE/N/L). Jeśli silnik się przegrzał, odczekaj co najmniej 20 minut, aż ostygnie. Jeśli problem nie ustąpi, skontaktuj się z serwisem posprzedażowym Schellenberg.

Czy mogę używać silnika z wyłącznikiem ściennym?

Tak, silnik może być sterowany za pomocą przewodowego wyłącznika ściennego. Podłączenie musi być wykonane przez elektryka na dedykowanym obwodzie. Do sterowania radiowego użyj kompatybilnego nadajnika Schellenberg (nie dołączonego).

Jak zaprogramować kilka silników na jednym pilocie?

Każdy silnik musi być sparowany indywidualnie. Włącz silnik w tryb programowania (przycisk z tyłu nadajnika), a następnie wybierz żądany kanał (1 do 5) na nadajniku. Naciśnij przycisk Podnieś, aby sparować. Powtórz dla każdego silnika. Do jednego kabla zasilającego można podłączyć do 5 silników.

Jakie środki ostrożności należy zachować?

Zawsze odłączaj zasilanie przed interwencją. Silnik nagrzewa się podczas normalnej pracy – uwaga na oparzenia. Nie pozwalaj dzieciom bawić się urządzeniem. Regularnie sprawdzaj prawidłowy ruch rolety i brak lodu zimą. Roleta musi być zablokowana bocznie (zgodnie z DIN EN 13695).

Czy silnik jest kompatybilny ze wszystkimi roletami zewnętrznymi?

Ten silnik jest przeznaczony do rolet z wałem ośmiokątnym 60 mm, system Maxi. Maksymalna powierzchnia plastikowego pancerza wynosi 4,2 m², a maksymalna siła ciągu 20 kg. Upewnij się, że twoja roleta spełnia te ograniczenia. W przypadku rolet o innych wymiarach wybierz odpowiedni model (patrz tabela parametrów).

Jak czyścić i konserwować silnik?

Silnik nie wymaga specjalnej konserwacji. Czyść zewnętrzną część suchą szmatką. Nie używaj wody ani środków chemicznych. Pokrywa skrzynki powinna pozostać dostępna do konserwacji. W przypadku usterki skontaktuj się z profesjonalistą.

Jaki jest okres gwarancji i jak z niej skorzystać?

Gwarancja producenta wynosi 5 lat od daty zakupu. Obejmuje wady materiałowe i produkcyjne. Aby ją aktywować, zachowaj dowód zakupu i dołącz opis wady w przypadku zwrotu. Gwarancja nie obejmuje normalnego zużycia, uszkodzeń spowodowanych nieprawidłowym montażem lub modyfikacjami przez osoby trzecie.

INSTRUKCJA OBSŁUGI 21211 Schellenberg

PL Chronione prawami autorskimi, 2020, Alfred Schellenberg GmbH – Wszelkie prawa zastrzeżone. Każde zastosowanie niezgodne z przepisami prawa autorskiego, w szczególności powielanie, tłumaczenie, przetwarzanie lub umieszczanie treści w bazach danych albo na innych elektronicznych mediach i systemach jest zabronione.

Bezpieczeństwo i wskazówki 25

Deklaracja zgodności UE 26

Warunki gwarancji 26

Dane techniczne....26

Przyłącze kablowe 28

Objaśnienie przycisków....28

Potrzebne narzędzia 144

Zakres dostawy 144

A Montaż 145

A1 Obliczenie wymiarów wałka 151

A2 Akcesoria: Zawieszenie rolety 153

B Przestawianie silnika rolety w tryb gotowości do uczenia 158

C Przydzielanie adresów silnika rolety 161

D Programowanie silnika rolety za pomocą nadajnika radiowego 162

D1 Akcesoria: Nadajnik radiowy (nie wchodzi w zakres dostawy) 162

D2 Rozpoczęcie trybu programowania z nadajnikiem radiowym 165

D3 Parowanie nadajnika radiowego z silnikiem rolety 165

D4 Kontrola kierunku obrotów silnika rolety 167

D5 Zmiana kierunku obrotów silnika rolety 168

D6 Ustawianie górnego położenia krańcowego 169

D7 Ustawianie dolnego położenia krańcowego 170

D8 Kończenie trybu programowania 171

D9 Jazda testowa 171

E Uczenie kolejny silników rolety 172

F Programowanie / Parowanie silnika rolety za pomocą systemu Smart Home.... 174

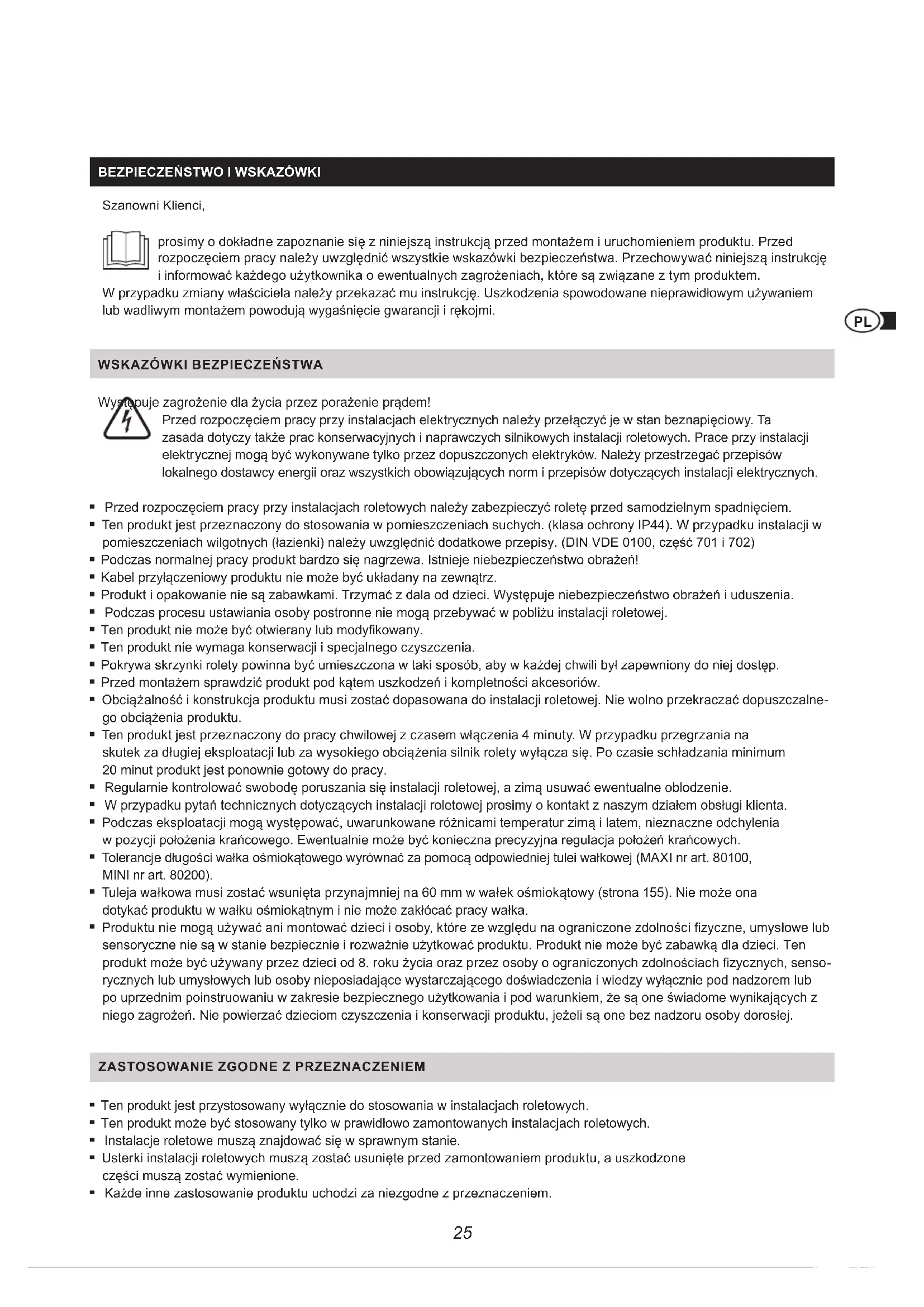

prosimy o dokładne zapoznanie się z niniejszą instrukcją przed montażem i uruchomieniem produktu. Przed rozpoczęciem pracy należy uwzględnić wszystkie wskazówki bezpieczeństwa. Przechowywać niniejszą instrukcję i informować każdego użytkownika o ewentualnych zagrożeniach, które są związane z tym produktem.

W przypadku zmiany właściciela należy przekazać mu instrukcję. Uszkodzenia spowodowane nieprawidłowym używaniem lub wadliwym montażem powodują wygaśnięcie gwarancji i rękojmi.

WSKAZÓWKI BEZPIECZEŃSTWA

Występuje zagrożenie dla życia przez porażenie prądem!

Przed rozpoczęciem pracy przy instalacjach elektrycznych należy przełączyć je w stan beznapięciowy. Ta zasada dotyczy także prac konserwacyjnych i naprawczych silnikowych instalacji roletowych. Prace przy instalacji elektrycznej mogą być wykonywane tylko przez dopuszczonych elektryków. Należy przestrzegać przepisów lokalnego dostawcy energii oraz wszystkich obowiązujących norm i przepisów dotyczących instalacji elektrycznych.

• Przed rozpoczęciem pracy przy instalacjach roletowych należy zabezpieczyć roletę przed samodzielnym spadnięciem.
• Ten produkt jest przeznaczony do stosowania w pomieszczeniach suchych. (klasa ochrony IP44). W przypadku instalacji w pomieszczeniach wilgotnych (łazienki) należy uwzględnić dodatkowe przepisy. (DIN VDE 0100, część 701 i 702)
• Podczas normalnej pracy produkt bardzo się nagrzewa. Istnieje niebezpieczeństwo obrażeń!
• Kabel przyłączeniowy produktu nie może być układany na zewnątrz.
• Produkt i opakowanie nie są zabawkami. Trzymać z dala od dzieci. Występuje niebezpieczeństwo obrażeń i uduszenia.
• Podczas procesu ustawiania osoby postronne nie mogą przebywać w pobliżu instalacji roletowej.
• Ten produkt nie może być otwierany lub modyfikowany.
• Ten produkt nie wymaga konserwacji i specjalnego czyszczenia.
  ■ Pokrywa skrzynki rolety powinna być umieszczona w taki sposób, aby w każdej chwili był zapewniony do niej dostęp.
• Przed montażem sprawdzić produkt pod kątem uszkodzeń i kompletności akcesoriów.
• Obciążalność i konstrukcja produktu musi zostać dopasowana do instalacji roletowej. Nie wolno przekraczać dopuszczalnego obciążenia produktu.
• Ten produkt jest przeznaczony do pracy chwilowej z czasem włączenia 4 minuty. W przypadku przegrzania na skutek za długiej eksploatacji lub za wysokiego obciążenia silnik rolety wyłącza się. Po czasie schładzania minimum 20 minut produkt jest ponownie gotowy do pracy.
• Regularnie kontrolować swobodę poruszania się instalacji roletowej, a zimą usuwać ewentualne oblodzenie.
• W przypadku pytań technicznych dotyczących instalacji roletowej prosimy o kontakt z naszym działem obsługi klienta.
• Podczas eksploatacji mogą występować, uwarunkowane różnicami temperatur zimą i latem, nieznaczne odchylenia w pozycji położenia krańcowego. Ewentualnie może być konieczna precyzyjna regulacja położení krańcowych.
• Tolerancje długości wałka ośmiokątowego wyrównać za pomocą odpowiedniej tulei walkowej (MAXI nr art. 80100, MINI nr art. 80200).
• Tuleja wałkowa musi zostać wsunięta przynajmniej na 60 mm w wałek ośmiokątowy (strona 155). Nie może ona dotykać produktu w wałku ośmiokątnym i nie może zakłócać pracy wałka.
• Produktu nie mogą używać ani montować dzieci i osoby, które ze względu na ograniczone zdolności fizyczne, umysłowe lub sensoryczne nie są w stanie bezpiecznie i rozważnie użytkować produktu. Produkt nie może być zabawką dla dzieci. Ten produkt może być używany przez dzieci od 8. roku życia oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające wystarczającego doświadczenia i wiedzy wyłącznie pod nadzorem lub po uprzednim poinstruowaniu w zakresie bezpiecznego użytkowania i pod warunkiem, że są one świadome wynikających z niego zagrożeń. Nie powierzać dzieciom czyszczenia i konserwacji produktu, jeżeli są one bez nadzoru osoby dorosłej.
• Ten produkt jest przystosowany wyłącznie do stosowania w instalacjach roletowych.
• Ten produkt może być stosowany tylko w prawidłowo zamontowanych instalacjach roletowych.
• Instalacje roletowe muszą znajdować się w sprawnym stanie.
• Usterki instalacji roletowych muszą zostać usunięte przed zamontowaniem produktu, a uszkodzone części muszą zostać wymienione.
• Każde inne zastosowanie produktu uchodzi za niezgodne z przeznaczeniem.

ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM

SCHELLENBERG

• Roleta musi być zabezpieczona przed przesunięciem bocznym. (zablokowany nawis rolety zgodnie z DIN EN 13695, EN 12045)
• Za szkody osobowe, rzeczowe i następcze w przypadku zastosowania niezgodnego z przeznaczeniem spółka Alfred Schellenberg GmbH nie ponosi odpowiedzialności.
• Ten produkt należy stosować tylko razem z dopuszczonymi przez firmę Schellenberg nadajnikami radiowymi.

DEKLARACJA ZGODNOŚCI UE

Silnik rolety (nr art. DE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) spełnia obowiązujące wymogi określone normami europejskimi i krajowymi. Zgodność została udokumentowana. Cały tekst deklaracji zgodności UE jest dostępny pod adresem: http://www.schellenberg.de (punkt menu „Service” w zakładce z materiałami do pobrania).

Dyrektywa maszynowa 2006/42/WE

Dyrektywa radiowa RED 2014/53/UE

Dyrektywa w sprawie kompatybilności elektromagnetycznej 2014/42/UE

Dyrektywa RoHS 2011/65/UE

Nie wyrzucać razem z odpadami domowymi! Produkt nadaje się do recyklingu i można go oddać do odpowiedniego punktu zbiórki odpadów elektrycznych.

WARUNKI GWARANCJI

Gwarantujemy, ze nasze produkty są wolne od błędów materiałowych i produkcyjnych. Gwarancja nie obejmuje szkód, które zostały spowodowane na skutek:

• normalnego zużycia, spowodowanego pracą
• nieprawidłowego montażu, podłączenia, obsługi lub obchodzenia się
  ■ sił wyższych lub innych czynników zewnętrznych
• nieprawidłowej konserwacji i naprawy przez osoby trzecie
• modyfikacji technicznych przez osoby trzecie

W przypadku zgłoszenia gwarancyjnego produkt zostanie naprawiony w wybrany przez nas sposób lub wymienimy go na równo warty produkt SCHELLENBERG. Czas wymiany lub naprawiania produktu nie powoduje wydłużenia okresu gwarancji! Warunkiem skorzystania z gwarancji jest przedłożenie dowodu zakupu. Do wysyłanego produktu dołączyć kopię dowodu zakupu oraz opis usterki.

Okres gwarancji na produkt firmy Schellenberg wynosi 5 lata (patrz nadruk na opakowaniu) i rozpoczyna bieg w dniu zakupu. Ta gwarancja producenta nie narusza ustawowych roszczeń z tytułu rękojmi, które mogą przysługiwać Państwu jako konsumentowi w stosunku do sprzedawcy zgodnie z obowiązującym prawem oraz specjalnymi gwarancjami prawnymi dla konsumentów. Gwarancja ta nie wyklucza ani nie ogranicza gwarancji ustawowych.

DANE TECHNICZNE

Nr art.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
System roletowy Mini Mini Maxi Maxi Maxi
∅ rury nawojowej	40 mm	40 mm	60 mm	60 mm	60 mm
Napięcie robocze	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Częstotliwość radiowa	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Moc nadawcza	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
maks. Zasięg w budynku*	20 m 20 m 20 m 20 m		20 m
Moment obrotowy	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
maks. czas włączenia	4 minuty	4 minuty	4 minuty	4 minuty	4 minuty

DANE TECHNICZNE

Nr art.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
maks. powierzchnia rolety z tworzywa sztucznego	4,0 m^2 6,0 m^2 4,2 m^2 8,5 m^2 15 m^2
Siła ciągu maks.	15 kg	25 kg	20 kg	34 kg	60 kg
Moc znamionowa	98 W	144 W	113 W	161 W	228 W
Ustawianie położenia końcowego	Radio	Radio	Radio	Radio	Radio
w komplecie mocowanie ścienne	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Okres gwarancji	5 lat	5 lat	5 lat	5 lat	5 lat

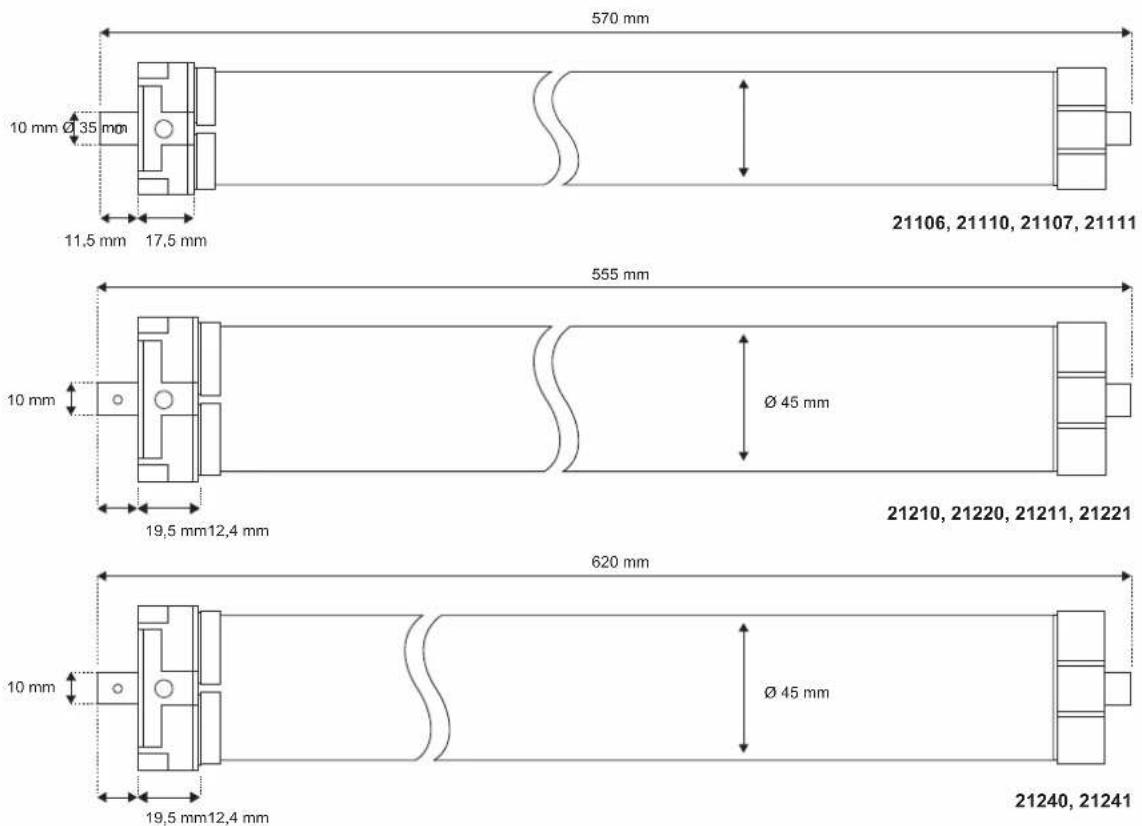

maks. długość montażowa	570 mm	570 mm	555 mm	555 mm	620 mm
Moc Tryb Standby	1,0 W	1,0 W	1,0 W	1,0 W	1,0 W
Stopień ochrony	IP44	IP44	IP44	IP44	IP44
Prędkość obrotowa biegu jałowego	14 obr./min	17 obr./min	15 obr./min	15 obr./min	15 obr./min
Klas izolacji	H	H	H	H	H
Klasa ochrony	I	I	I	I	I
Poziom ciśnienia akustycznego	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Warunki architektoniczne mogą mieć wpływ na zasięg fal radiowych. Nie umieszczać produktu w pobliżu źródeł zakłóceń, takich jak duże przedmioty, urządzenia elektryczne z metalową obudową itp.

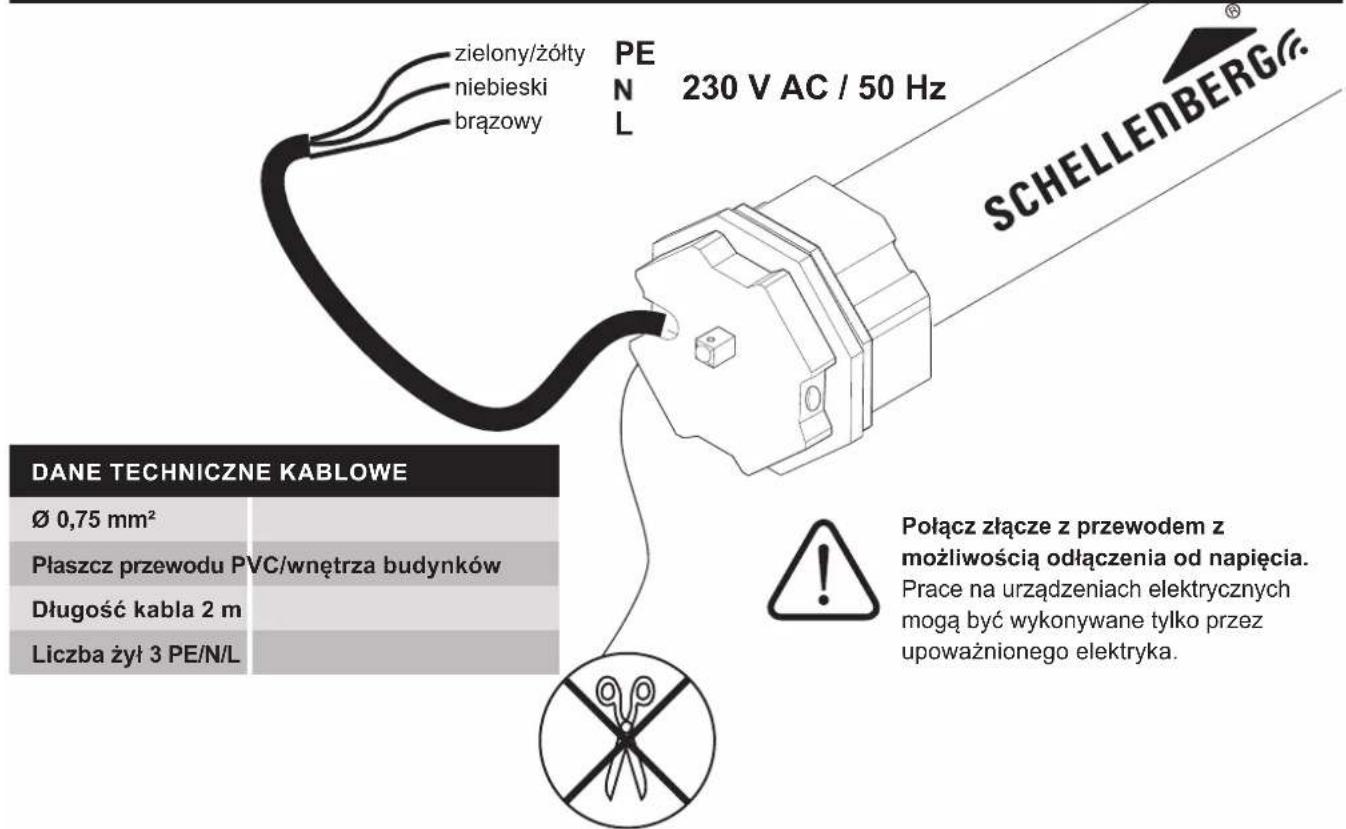

PRZYŁĄCZE KABLOWE

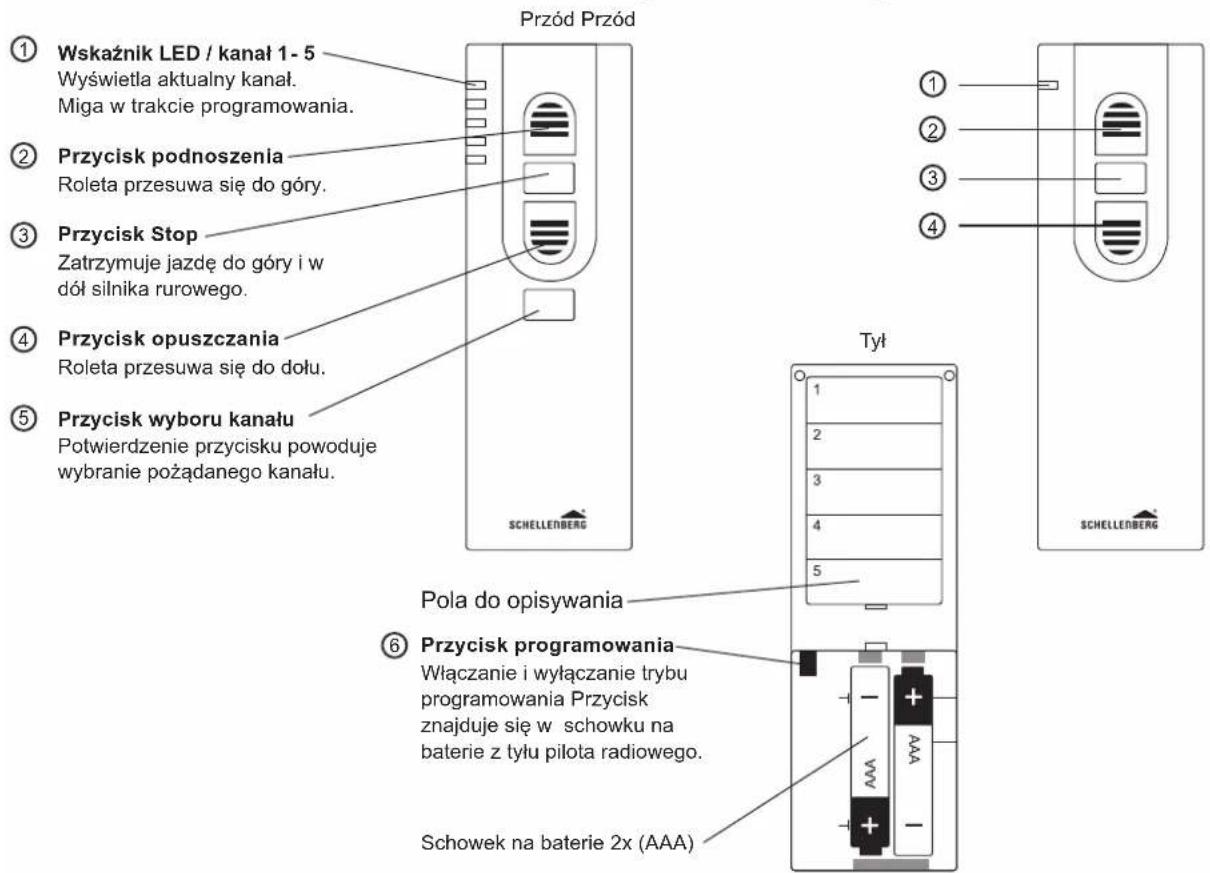

OBJAŚNIENIE PRZYCISKÓW

5-kanałowy 1-kanałowy

SOMMARIO

Połącz złącze z przewodem z możliwością odłączenia od napięcia.

Prace na urządzeniach elektrycznych mogą być wykonywane tylko przez upoważnionego elektryka.

PL Wskazówka: Tryb uczenia jest aktywny, gdy silnik rolety potwierdzi to sygnałem dźwiękowym oraz krótkim ruchem do przodu i do tyłu. Następnie użytkownik ma do dyspozycji ok. 15 minut, a potem, bez czynności regulacyjnych, tryb uczenia zostaje zdezaktywowany.

Wskazówka: Gdy kilka silników rolet jest podłączonych do tego samego przewodu doprowadzania prądu, należy je zamontować w taki sposób, aby możliwe było odłączanie od napięcia każdego silnika osobno. Do jednego przewodu doprowadzania prądu można podłączyć maks. 5 silników rolet.

PL Dalsze możliwości ustawiania są opisane w instrukcji obsługi ręcznego pilota radiowego.
