INSTRUKCJA OBSŁUGI Smart Drive M Schellenberg

Bezpieczeństwo i wskazówki Ogólne wskazówki bezpieczeństwa Zastosowanie zgodne z przeznaczeniem Kwalikacje instalatora Przed montażem Wskazówki bezpieczeństwa dotyczące montażu Wskazówki bezpieczeństwa dotyczące uruchamiania Wskazówki bezpieczeństwa dotyczące eksploatacji Instrukcja bezpieczeństwa dla Systemu Inteligentnego Domu Wskazówki bezpieczeństwa dotyczące konserwacji, naprawy i czyszczenia Wskazówki bezpieczeństwa dotyczące baterii Warunki gwarancji Deklaracja zgodności UE Legenda do zakresu dostawy Dane techniczne Wymagane narzędzia Zakres dostawy Montaż A1 Montaż szyn A2 Montaż do stropu A3 Montaż bramy Uczenie nadajnika ręcznego B1 Sterownik bramy B2 Osobny sterownik światła lub drugi silnik Ustawienie położenia krańcowego C1 Zatrzymanie bezpieczeństwa podczas ustawiania położenia krańcowego Akcesoria opcjonalne D1 Przyłącze zapory świetlnej D2 Przyłącze przycisku ściennego / przełącznika kluczykowego D3 Przyłącze dodatkowego oświetlenia garażu D4 Przyłącze sterowanego smartfonem mechanizmu otwierania bramy D5 Przyłącze włącznik drzwi serwisowych D6 Sprzęganie Systemu Inteligentnego Domu Usuwanie nadajnika ręcznego E3 Usuwanie nadajnika ręcznego E4 Przywrócenie pilota do ustawień fabrycznych E5 Usuń zdalnie sterowanie z napędu

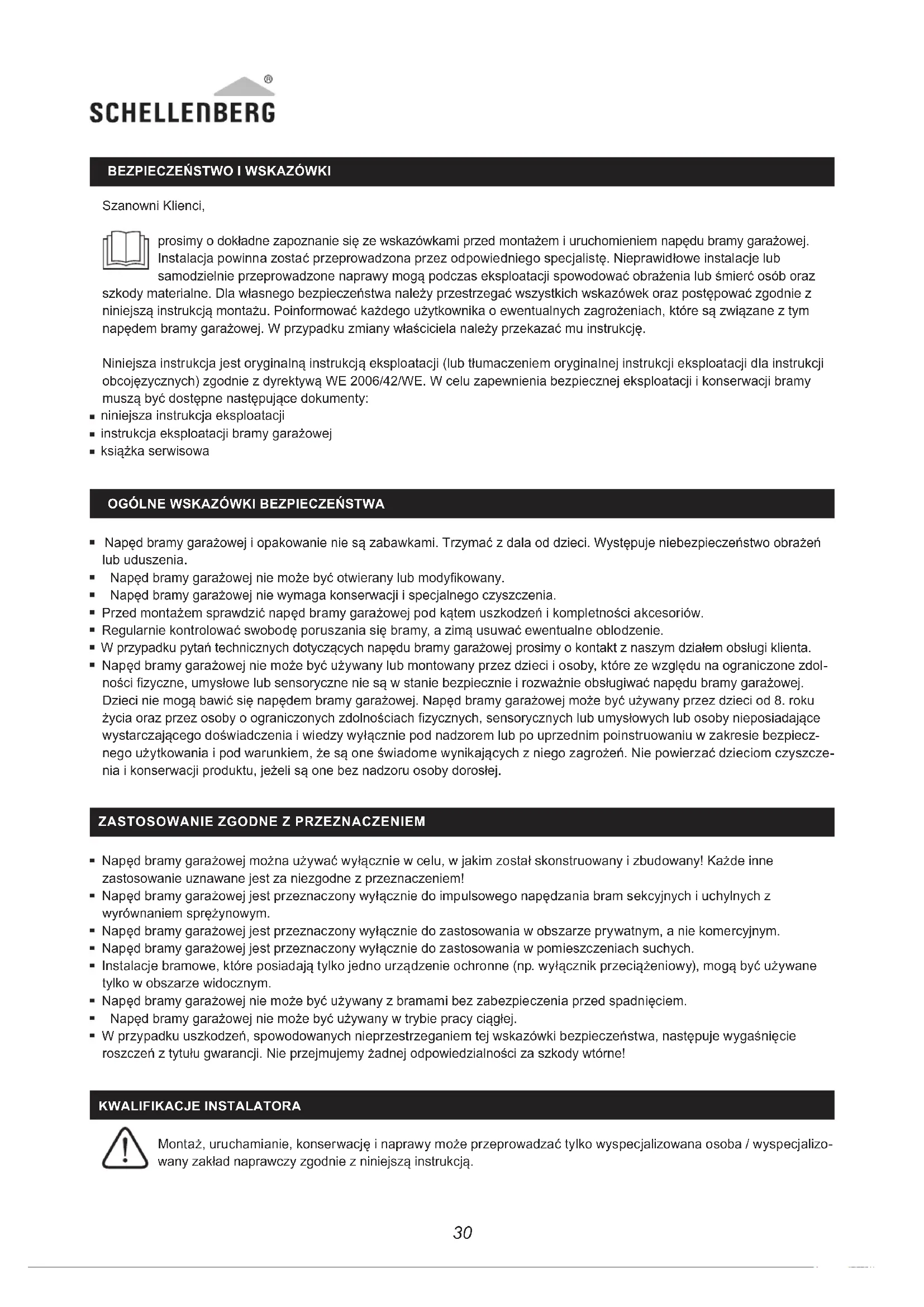

Szanowni Klienci, prosimy o dokładne zapoznanie się ze wskazówkami przed montażem i uruchomieniem napędu bramy garażowej. Instalacja powinna zostać przeprowadzona przez odpowiedniego specjalistę. Nieprawidłowe instalacje lub samodzielnie przeprowadzone naprawy mogą podczas eksploatacji spowodować obrażenia lub śmierć osób oraz szkody materialne. Dla własnego bezpieczeństwa należy przestrzegać wszystkich wskazówek oraz postępować zgodnie z niniejszą instrukcją montażu. Poinformować każdego użytkownika o ewentualnych zagrożeniach, które są związane z tym napędem bramy garażowej. W przypadku zmiany właściciela należy przekazać mu instrukcję. Niniejsza instrukcja jest oryginalną instrukcją eksploatacji (lub tłumaczeniem oryginalnej instrukcji eksploatacji dla instrukcji obcojęzycznych) zgodnie z dyrektywą WE 2006/42/WE. W celu zapewnienia bezpiecznej eksploatacji i konserwacji bramy muszą być dostępne następujące dokumenty: niniejsza instrukcja eksploatacji instrukcja eksploatacji bramy garażowej książka serwisowa

OGÓLNEWSKAZÓWKIBEZPIECZEŃSTWA

Napęd bramy garażowej i opakowanie nie są zabawkami. Trzymać z dala od dzieci. Występuje niebezpieczeństwo obrażeń lub uduszenia Napęd bramy garażowej nie może być otwierany lub modykowany. Napęd bramy garażowej nie wymaga konserwacji i specjalnego czyszczenia. Przed montażem sprawdzić napęd bramy garażowej pod kątem uszkodzeń i kompletności akcesoriów. Regularnie kontrolować swobodę poruszania się bramy, a zimą usuwać ewentualne oblodzenie. W przypadku pytań technicznych dotyczących napędu bramy garażowej prosimy o kontakt z naszym działem obsługi klienta. Napęd bramy garażowej nie może być używany lub montowany przez dzieci i osoby, które ze względu na ograniczone zdol- ności zyczne, umysłowe lub sensoryczne nie są w stanie bezpiecznie i rozważnie obsługiwać napędu bramy garażowej. Dzieci nie mogą bawić się napędem bramy garażowej. Napęd bramy garażowej może być używany przez dzieci od 8. roku życia oraz przez osoby o ograniczonych zdolnościach zycznych, sensorycznych lub umysłowych lub osoby nieposiadające wystarczającego doświadczenia i wiedzy wyłącznie pod nadzorem lub po uprzednim poinstruowaniu w zakresie bezpiecz- nego użytkowania i pod warunkiem, że są one świadome wynikających z niego zagrożeń. Nie powierzać dzieciom czyszcze- nia i konserwacji produktu, jeżeli są one bez nadzoru osoby dorosłej.

ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM

Napęd bramy garażowej można używać wyłącznie w celu, w jakim został skonstruowany i zbudowany! Każde inne zastosowanie uznawane jest za niezgodne z przeznaczeniem! Napęd bramy garażowej jest przeznaczony wyłącznie do impulsowego napędzania bram sekcyjnych i uchylnych z wyrównaniem sprężynowym. Napęd bramy garażowej jest przeznaczony wyłącznie do zastosowania w obszarze prywatnym, a nie komercyjnym. Napęd bramy garażowej jest przeznaczony wyłącznie do zastosowania w pomieszczeniach suchych. Instalacje bramowe, które posiadają tylko jedno urządzenie ochronne (np. wyłącznik przeciążeniowy), mogą być używane tylko w obszarze widocznym Napęd bramy garażowej nie może być używany z bramami bez zabezpieczenia przed spadnięciem. Napęd bramy garażowej nie może być używany w trybie pracy ciągłej. W przypadku uszkodzeń, spowodowanych nieprzestrzeganiem tej wskazówki bezpieczeństwa, następuje wygaśnięcie roszczeń z tytułu gwarancji. Nie przejmujemy żadnej odpowiedzialności za szkody wtórne! KWALIFIKACJE INSTALATORA Montaż, uruchamianie, konserwację i naprawy może przeprowadzać tylko wyspecjalizowana osoba / wyspecjalizo- wany zakład naprawczy zgodnie z niniejszą instrukcją.31

Napęd bramy garażowej został zaprojektowany i wyprodukowany zgodnie z lokalnymi przepisami. Instalator musi znać lokalne przepisy odnośnie instalacji napędu. Niewykwalikowany personel lub osoby, które nie znają standardów bezpieczeństwa pracy w zakresie automatycznych drzwi i bram, nie mogą w żadnym przypadku przeprowadzać instalacji lub ingerować w napęd. Osoby, które nie będą przestrzegać obowiązujących norm bezpieczeństwa w zakresie instalacji i konserwacji, ponoszą odpowiedzialność za powstałe szkody, obrażenia, koszty, wydatki lub roszczenia, które wynikają z nieprzestrzegania norm bezpieczeństwa. PRZEDMONTAŻEM Napęd bramy garażowej nie może być używany z ciężko poruszającymi się bramami. Sprawdzić, czy bramę da się z łatwością otworzyć i zamknąć ręcznie. Sprawdzić prawidłowe ustawienie sprężyn wyrównawczych poprzez uniesienie bramy na ok. jeden metr i jej puszczenie. Brama w tej pozycji nie może przemieścić się ani w górę, ani w dół. Tylko specjalista może regulować ustawienie sprężyn wyrównawczych przy bramie garażowej. Strop garażu musi nadawać się do montażu napędu bramy garażowej. Sprawdzić, czy konieczne jest zastosowanie dodatkowych elementów mocujących.

WSKAZÓWKIBEZPIECZEŃSTWADOTYCZĄCEMONTAŻU

Podczas prac montażowych należy przestrzegać wszystkich obowiązujących przepisów BHP oraz dotyczących eksploatacji urządzeń elektrycznych. Należy koniecznie przestrzegać stosownych przepisów krajowych. Przestrzegać wskazówek z niniejszej instrukcji montażu. W razie wątpliwości podczas instalacji należy skontaktować się z naszym działem obsługi klienta (patrz tylna okładka). Uniknięcie potencjalnych zagrożeń w sensie normy DIN EN 13241-1 jest możliwe przez montaż zgodnie z niniejszą instrukcją. Przyłącza elektryczne mogą być wykonywane wyłącznie przez specjalistę elektryka. Brama garażowa musi być wyważona. Nieruchoma lub z trudem poruszająca się brama wymaga naprawy. W stanie niewyważonym brama garażowa, sprężyny, przewody, tarcze, uchwyty i prowadnice podlegają ekstremalnemu naprężeniu, co może doprowadzić do obrażeń. Nie próbować samodzielnie luzować, przesuwać i ustawiać bramy. Należy skontaktować się z odpowiednim specjalistą. Dla garaży bez dodatkowego wejścia konieczne jest odblokowanie awaryjne pokrętła (nr art.: 60553) lub zamek odblokowania awaryjnego (nr art.: 60511). Te urządzenia pozwalają na swobodne opuszczenie garażu w przy- padku usterki bramy lub braku napięcia elektrycznego. Przed montażem napędu bramy garażowej usunąć blokady i zamki zgodnie z instrukcją montażu bramy garażowej, aby możliwe było sprawne użycie napędu bramy garażowej. Zainstalować opcjonalne elementy obsługi (np. przełącznik kluczykowy (nr art.: 25101, 25102) lub przycisk ścienny (nr art.: 60060)) na wysokości min. 1,5 m i w zasięgu widoku bramy garażowej, ale z dala od ruchomych elementów i poza zasięgiem dzieci. Tabliczki ostrzegające przed niebezpieczeństwem zakleszczenia przymocować w dobrze widocznym miejscu lub w pobliżu przełącznika. Naklejkę dotyczącą ręcznego odblokowania przymocować w pobliżu napędu bramy garażowej. Przed uruchomieniem napędu bramy upewnić się, czy na drodze przemieszczania się bramy nie znajdują się żadne przeszkody. Dokładnie przeczytać wskazówki. Podczas montażu uwzględnić minimalne odstępy zgodnie z rysunkami. Chronić głowicę napędu bramy garażowej i system szyn przed pyłem, zabrudzeniem lub opiłkami. Dokładnie osłonić te elementy przed rozpoczęciem prac montażowych.

WSKAZÓWKIBEZPIECZEŃSTWADOTYCZĄCEURUCHAMIANIA

Sprawdzić przyłącze prądu. Jego wartości muszą być zgodne z wartościami podanymi w niniejszej instrukcji obsługi. Te dane znajdują się na tabliczce znamionowej napędu. Przyłącze prądu w garażu musi być zgodne z lokalnymi przepisami.32 W następujący sposób sprawdzić funkcje bezpieczeństwa napędu bramy garażowej: Pod główną krawędź zamykającą bramy podłożyć przedmiot o wysokości ok. 50mm (np. kawałek drewna). Opuścić bramę. Po napotkaniu przez bramę przeszkody napęd musi zacząć obracać się w drugą stronę, aby nie zmiażdżyć przeszkody. Dla dodatkowego bezpieczeństwa stosować opcjonalną zaporę świetlną (nr art.: 60030) i regularnie kontrolować automatyczny ruch powrotny. Po fazie uczenia należy sprawdzić urządzenia zabezpieczające (rozpoznawanie przeszkód z wyłącznikiem przeciążeniowym, zaporą świetlną). Firma Alfred Schellenberg GmbH nie zezwala na uruchomienie produktu końcowego lub jego kombinacji do momentu stwierdzenia zgodności produktu końcowego lub kombinacji napędu i bramy garażowej z obowiązującymi normami, specykacjami lub wytycznymi. W razie wątpliwości należy skorzystać z pomocy zakładu montażowego (patrz dołączona deklaracja zgodności).

WSKAZÓWKIBEZPIECZEŃSTWADOTYCZĄCEEKSPLOATACJI

Niesprawny system zabezpieczania przed przeszkodami może powodować szkody materialne, poważne obrażenia lub doprowadzić nawet do śmierci. Przed wjazdem do garażu i wyjazdem upewnić się, że brama garażowa jest całkowicie otwarta i znajduje się w położeniu spoczynkowym. Upewnić się, czy po opuszczeniu garażu brama garażowa jest całkowicie zamknięta. W przypadku odblokowania awaryjnego należy pamiętać, że otwarta brama garażowa może nagle opaść z powodu osłabionych lub pękniętych sprężyn. Dzieci nie mogą się bawić napędem bramy oraz nadajnikiem ręcznym. Nadajnik ręczny przechowywać w miejscu niedostępnym dla dzieci. Obserwować poruszającą się bramę. Nikt nie może przebywać w obszarze zagrożenia bramy garażowej aż do momentu jej całkowitego otwarcia lub zamknięcia. Napęd bramy garażowej można używać tylko w polu widzenia, jeśli posiada on tylko jedno urządzenie zabezpieczające. Nigdy nie stawać pod otwartą bramą. Nigdy nie dotykać prowadnic podczas przemieszczania się bramy. Do zacisków przyłączeniowych napędu bramy nigdy nie podłączać napięcia sieciowego (230 V/ 50 Hz). Przechowywanie nadajnika ręcznego w kieszeni spodni lub w torebce może doprowadzić do naciśnięcia jego przycisku i tym samym spowodować niepożądane uruchomienie bramy. INSTRUKCJABEZPIECZEŃSTWADLASYSTEMUINTELIGENTNEGODOMU System drzwi garażowych należy uruchamiać tylko w zasięgu wzroku. Przed rozpoczęciem pracy w systemie inteligentnego domu zainstaluj barierę świetlną! Przed każdą operacją upewnij się, że żadna osoba ani żaden przedmiot nie stoi na przeszkodzie. W przypadku zautomatyzowanych procesów ze Smart Home System w każdej chwili upewnić się, czy nikt nie znajduje się na drodze przemieszczania się bramy i zainstalować drugie urządzenie zabezpieczające (np. zaporę świetlną nr art.: 60030)

WSKAZÓWKIBEZPIECZEŃSTWADOTYCZĄCEKONSERWACJI,NAPRAWYICZYSZCZENIA

Podczas czyszczenia, konserwacji i w trakcie wymiany części napęd bramy garażowej musi być odłączony od sieci elektrycznej. Regularnie kontrolować instalację. W szczególności sprawdzać przewody, sprężyny i uchwyty pod kątem oznak zużycia, uszkodzenia lub niewyważenia. Nie używać napędu, gdy wymaga on naprawy lub zmiany ustawień. Dzieci nie mogą czyścić lub naprawiać napędu bez nadzoru. Ewentualne wymagane regulacje może przeprowadzać tylko specjalista. Raz w miesiącu sprawdzać działanie funkcji odblokowania awaryjnego. W przypadku usterki należy niezwłocznie zlecić specjaliście kontrolę/naprawę. Naprawę uszkodzonego sieciowego przewodu przyłączeniowego zlecać wykwalikowanemu elektrykowi.33

Uwzględniać oznaczenia bieguna dodatniego (+) i ujemnego (-) i zapewnić, aby baterie były prawidłowo umieszczane w ładowarce lub w produkcie. Stosować tylko baterie odpowiednie dla danego produktu. Zużyte baterie muszą zostać oddane do recyklingu zgodnie z lokalnymi przepisami. Biegun dodatni (+) zakleić taśmą klejącą. UWAGA! Baterie przechowywać w miejscu niedostępnym dla dzieci. Połknięcie baterii może mieć skutki zagraża- jące życiu. W razie konieczności udać się do lekarza. Także w razie podejrzenia połknięcia. W żadnym przypadku nie ładować nienadających się do ładowania baterii. Baterii nie wolno deformować, uszkadzać, rozkładać, otwierać lub zwierać. Chronić baterie przed oddziaływaniem ciepła, ognia lub wszelkiego rodzaju cieczami. W przypadku nieszczelności baterii unikać kontaktu wydobywającej się z niej cieczy ze skórą lub oczami. W przypadku kontaktu z cieczą przemyć skórę lub oczy dużą ilością wody i udać się do lekarza. WARUNKI GWARANCJI Gwarantujemy, ze nasze produkty są wolne od błędów materiałowych i produkcyjnych. Gwarancja nie obejmuje szkód, które wynikają z: normalnego zużycia, spowodowanego pracą nieprawidłowego montażu, podłączenia, obsługi lub obchodzenia się sił wyższych lub innych czynników zewnętrznych nieprawidłowej konserwacji i naprawy przez osoby trzecie modykacji technicznych przez osoby trzecie W przypadku zgłoszenia gwarancyjnego produkt zostanie naprawiony w wybrany przez nas sposób lub wymienimy go na równo warty produkt SCHELLENBERG. Czas wymiany lub naprawiania urządzenia nie powoduje wydłużenia okresu gwarancji. Warunkiem skorzystania z gwarancji jest przedłożenie dowodu zakupu. Do wysyłanego urządzenia dołączyć kopię dowodu zakupu oraz opis usterki. Okres gwarancji na produkt rmy Schellenberg wynosi 3 lata i rozpoczyna się w dniu jego zakupu. Ta gwarancja producenta nie narusza ustawowych roszczeń z tytułu rękojmi, które mogą przysługiwać Państwu jako konsumentowi w stosunku do sprzedawcy zgodnie z obowiązującym prawem oraz specjalnymi gwarancjami prawnymi dla konsumentów. Gwarancja ta nie wyklucza ani nie ogranicza gwarancji ustawowych DEKLARACJAZGODNOŚCIUE Napęd bramy garażowej ( 60922, 60917) spełnia wymogi europejskich i krajowych wytycznych. Zgodność została udokumentowana. Pełny tekst deklaracji zgodności UE jest dostępny pod adresem: http://www.schellenberg.de (punkt „Service“ w centrum pobierania). Dodatkowo do napędu jest dołączona deklaracja zgodności UE. Nie wyrzucać razem z odpadami domowymi! Napęd bramy garażowej nadaje się do recyklingu i można go oddać do odpowiedniego punktu zbiórki odpadów elektrycznych Dyrektywa maszynowa 2006/42/WE Dyrektywa radiowa RED 2014/53/UE Dyrektywa RoHS 2011/65/UE Dyrektywa w sprawie kompatybilności elektromagnetycznej 2014/30/UE3534

LEGENDA DO ZAKRESU DOSTAWY

A Szyna wraz z łańcuchem B Szyny łączące C Szyny środkowe D Szyna końcowa E Uchwyt ścienny F Napęd bramy garażowej G Adapter napędu H Pałąk I Nakrętka sześciokątna M6 J „Długi” sworzeń z wieńcem z zawleczką sprężynową K Uchwyt szyn L Kątownik mocowanie do stropu M Śruba z łbem sześciokątnym M6 N Okucie mocowania bramy O Ramię bramy (drążek łączący) P „Krótki” sworzeń z wieńcem z zawleczką sprężynową Q Lina ręcznego odblokowywania bramy R Górny ogranicznik krańcowy (Limit Block) S Wkręty T Nadajnik ręczny Materiał do mocowania bramy nie wchodzi w zakres dostawy. DANE TECHNICZNE Smart DRIVE M Nr art. 60922, 60917 Napięcierobocze 220 V – 240 V AC 50/60 Hz Moc znamionowa 200 W Pobór mocy w trybie standby 5 W Siłamaksymalna 500 N Prędkość 0,15 m/s Oświetlenie LED 12 V DC Czasświecenia 3 Min. Częstotliwośćradiowa 868,4 MHz Moc nadawcza maks. 10 dBm / 10 mW Temperatura otoczenia -20°C do +40°C Maks.wielkośćbramy 8 m² Stopieńochrony IP20.Tylkodopomieszczeńsuchych. Klasa ochrony Nadajnikręczny Nr art. 60930 Model / Rodzaj Radiowynadajnikręczny8682-kanałowy Częstotliwośćradiowa 868,4 MHz Moc nadawcza maks. 10 dBm / 10 mW Zasilanienapięciem 3 V DC Typ akumulatora CR2032 (bateria litowa) Stopieńochrony IP20.Tylkodopomieszczeńsuchych. Temperatura otoczenia -10° do +55° C35
